申請日2016.05.18

　　公開(公告)日2016.08.03

　　IPC分類號B01D21/24; B01D21/18; B01D21/20

　　摘要

　　本發明公開了一種二沉池的污泥處理系統，包括刮泥機，吸泥管，其預埋于混凝土池池底以下且其上表面與混凝土池底平面相平，在所述的吸泥管上表面設置有多個吸泥孔，所述的吸泥管兩端靠混凝土封閉且在上表面一端形成有排泥孔，以及設置在排泥渠中的排泥套筒。本發明的套筒閥與周進周出鏈條刮泥機以及吸泥管相結合，達到及時，均勻，有效的將池底污泥排出，準確的調節回流污泥量的目的，保證回流污泥濃度和設備及處理工藝的正常運行，吸泥管制成變截面矩形管道形式，具有結構簡單，安裝方便，土建施工容易費用省的優點。旋轉式可調流量式套筒閥克服了原提升式套筒閥調節時間長且流量難于準確控制。

　　權利要求書

　　1.一種二沉池的污泥處理系統，其特征在于，包括，

　　刮泥機，其包括受驅動旋轉的鏈輪，鏈條以及由鏈條帶動轉動的刮板，所述的鏈輪包括鏈輪轂、鏈輪、頂桿、剪切銷以及與所述的頂桿對應設置的傳感器，所述的剪切銷兩端對應地嵌設在所述的鏈輪轂和鏈輪上，所述的鏈輪轂上設置有可允許所述的頂桿頭部穿出的穿孔，所述的鏈輪上形成有允許所述的頂桿尾部在其中滑動的圓弧形凹槽，所述的弧形凹槽的底面逐步增高;

　　吸泥管，其預埋于混凝土池池底以下且其上表面與混凝土池底平面相平，在所述的吸泥管上表面設置有多個吸泥孔，所述的吸泥管兩端靠混凝土封閉且在上表面一端形成有排泥孔，

　　以及設置在排泥渠中的排泥套筒，其包括與所述的排泥孔固定連接的內套筒，可旋轉地套設在內套筒外部的外套筒，所述的內套筒和外套筒的對應處分別開設置有內排泥口和外排泥口，通過鉸接內排泥口和外排泥口的重疊度即可實現和控制排放流量。

　　2.如權利要求1所述的二沉池的污泥處理系統，其特征在于，所述的刮板為玻璃鋼拉擠成型的西格瑪型刮板，其包括支撐邊，一體形成在支撐邊上下兩側邊且位于支撐邊內側的上翼邊和下翼邊，所述的支撐邊中部形成有縱向延伸且向內凸起的支撐折彎。

　　3.如權利要求2所述的二沉池的污泥處理系統，其特征在于，所述的支撐折彎包括兩側相垂直設置的折彎段以及連接兩折彎段內端的圓弧型頂段。

　　4.如權利要求1所述的二沉池的污泥處理系統，其特征在于，所述的刮板為玻璃鋼拉擠成型的金剛石型刮板，其包括支撐部，一體形成在支撐部上下兩側邊且位于支撐部?jī)?nèi)側的上翼邊和下翼邊，所述的支撐部包括中間的管腔以及分別連接管腔和上翼邊和下翼邊的支撐邊，在所述的上翼邊上部還垂直并向上延伸地形成有加長翼邊，所述的支撐邊對稱地設置在管腔上下兩側，所述的加長翼邊與所述的支撐邊位于同一平面內。

　　5.如權利要求4所述的二沉池的污泥處理系統，其特征在于，所述的管腔的橫截面為棱形，所述的菱形管腔的一組對角對應的角邊分別與支撐邊連接，另一組對角形成有圓弧過渡。

　　6.如權利要求1所述的二沉池的污泥處理系統，其特征在于，所述的傳感器為可與所述的頂桿頭部相對應的接觸式或磁動式傳感器。

　　7.如權利要求1所述的二沉池的污泥處理系統，其特征在于，所述的頂桿尾部形成有直徑大于頂桿的定位環，所述的穿孔為階梯孔以允許所述的定位環嵌入其中。

　　8.如權利要求1所述的二沉池的污泥處理系統，其特征在于，所述的吸泥管包括底板，與所述的底板固定連接的兩側板，覆蓋在所述的兩個側板頂部并構成上表面的蓋板，所述的兩側板等高且間距從排泥孔端向另一端逐步減小，吸泥孔的孔徑從排泥孔端向另一端逐漸增大。

　　9.如權利要求1所述的二沉池的污泥處理系統，其特征在于，所述的套筒閥還包括固定設置且中心形成有允許外套筒穿過的通孔的指示板，在所述的外套筒頂部設置有與所述的外套筒固定連接的定位片，在所述的指示板的通孔環周可匹配地將所述的定位片嵌位其中的凹槽。

　　10.如權利要求1所述的二沉池的污泥處理系統，其特征在于，所述的內排泥口的形狀為長方形，所述的外排泥口的形狀為直角梯形，所述的直角梯形的頂邊和底邊均與外套筒的軸向垂直設置。

　　說明書

　　二沉池的污泥處理系統

　　技術領域

　　本發明涉及污泥處理技術領域，特別是涉及一種二沉池的污泥處理系統。

　　背景技術

　　二沉池是活性污泥系統的重要組成部分，將生化處理后混和液進行固液分離，用以去除生物懸浮固體的沉淀池，以保證最終出水水質。在活性污泥法中，從曝氣池流出的混合液在二次沉淀池中進行泥水分離和污泥濃縮，澄清后的出水溢流外排，濃縮的活性污泥部分回流至曝氣池，其余作為剩余污泥外排。

　　矩形二沉池比圓形二沉池節省占地面積，且可作為地下形式，有利于污水廠整體規劃，因此被廣泛應用。在矩形二次沉淀池底設置吸泥管，在排泥渠中設置污泥套筒閥來控制回流污泥量。吸泥管作為調節活性污泥回流至曝氣池的重要設備，其控制池底沉淀污泥層的高度和回流污泥濃度對整個污水處理系統的處理效能密切相關。矩形二沉池的吸泥管多用土建預留矩形溝槽加開孔蓋板的形式，其中土建預留溝槽的方式截面為等截面，且土建尺寸誤差大，難于保證各截面平滑變化，各截面流速變化大。同時現有的提升式套筒閥，其調節時間長，且無法準確調節污泥的回流量，排泥渠土建需要深度大，而且費用高，施工周期長。

　　同時還需要刮泥機進行刮泥排出處理，但是，現有的刮泥機驅動電機與鏈輪的傳動缺少保護，而且現有的刮板刮泥效果不佳，這都需要進行改善。

　　發明內容

　　本發明的目的是針對現有技術中存在的技術缺陷，而提供一種二沉池的污泥處理系統。

　　為實現本發明的目的所采用的技術方案是：

　　一種二沉池的污泥處理系統，包括，

　　刮泥機，其包括受驅動旋轉的鏈輪，鏈條以及由鏈條帶動轉動的刮板，所述的鏈輪包括鏈輪轂、鏈輪、頂桿、剪切銷以及與所述的頂桿對應設置的傳感器，所述的剪切銷兩端對應地嵌設在所述的鏈輪轂和鏈輪上，所述的鏈輪轂上設置有可允許所述的頂桿頭部穿出的穿孔，所述的鏈輪上形成有允許所述的頂桿尾部在其中滑動的圓弧形凹槽，所述的弧形凹槽的底面逐步增高;

　　吸泥管，其預埋于混凝土池池底以下且其上表面與混凝土池底平面相平，在所述的吸泥管上表面設置有多個吸泥孔，所述的吸泥管兩端靠混凝土封閉且在上表面一端形成有排泥孔，

　　以及設置在排泥渠中的排泥套筒，其包括與所述的排泥孔固定連接的內套筒，可旋轉地套設在內套筒外部的外套筒，所述的內套筒和外套筒的對應處分別開設置有內排泥口和外排泥口，通過鉸接內排泥口和外排泥口的重疊度即可實現排放流量。

　　所述的刮板為玻璃鋼拉擠成型的西格瑪型刮板，其包括支撐邊，一體形成在支撐邊上下兩側邊且位于支撐邊內側的上翼邊和下翼邊，所述的支撐邊中部形成有縱向延伸且向內凸起的支撐折彎。

　　所述的支撐折彎包括兩側相垂直設置的折彎段以及連接兩折彎段內端的圓弧型頂段。

　　所述的刮板為玻璃鋼拉擠成型的金剛石型刮板，其包括支撐部，一體形成在支撐部上下兩側邊且位于支撐部?jī)?nèi)側的上翼邊和下翼邊，所述的支撐部包括中間的管腔以及分別連接管腔和上翼邊和下翼邊的支撐邊，在所述的上翼邊上部還垂直并向上延伸地形成有加長翼邊，所述的支撐邊對稱地設置在管腔上下兩側，所述的加長翼邊與所述的支撐邊位于同一平面內。

　　所述的管腔的橫截面為棱形，所述的菱形管腔的一組對角對應的角邊分別與支撐邊連接，另一組對角形成有圓弧過渡。

　　所述的傳感器為可與所述的頂桿頭部相對應的接觸式或磁動式傳感器。

　　所述的頂桿尾部形成有直徑大于頂桿的定位環，所述的穿孔為階梯孔以允許所述的定位環嵌入其中。

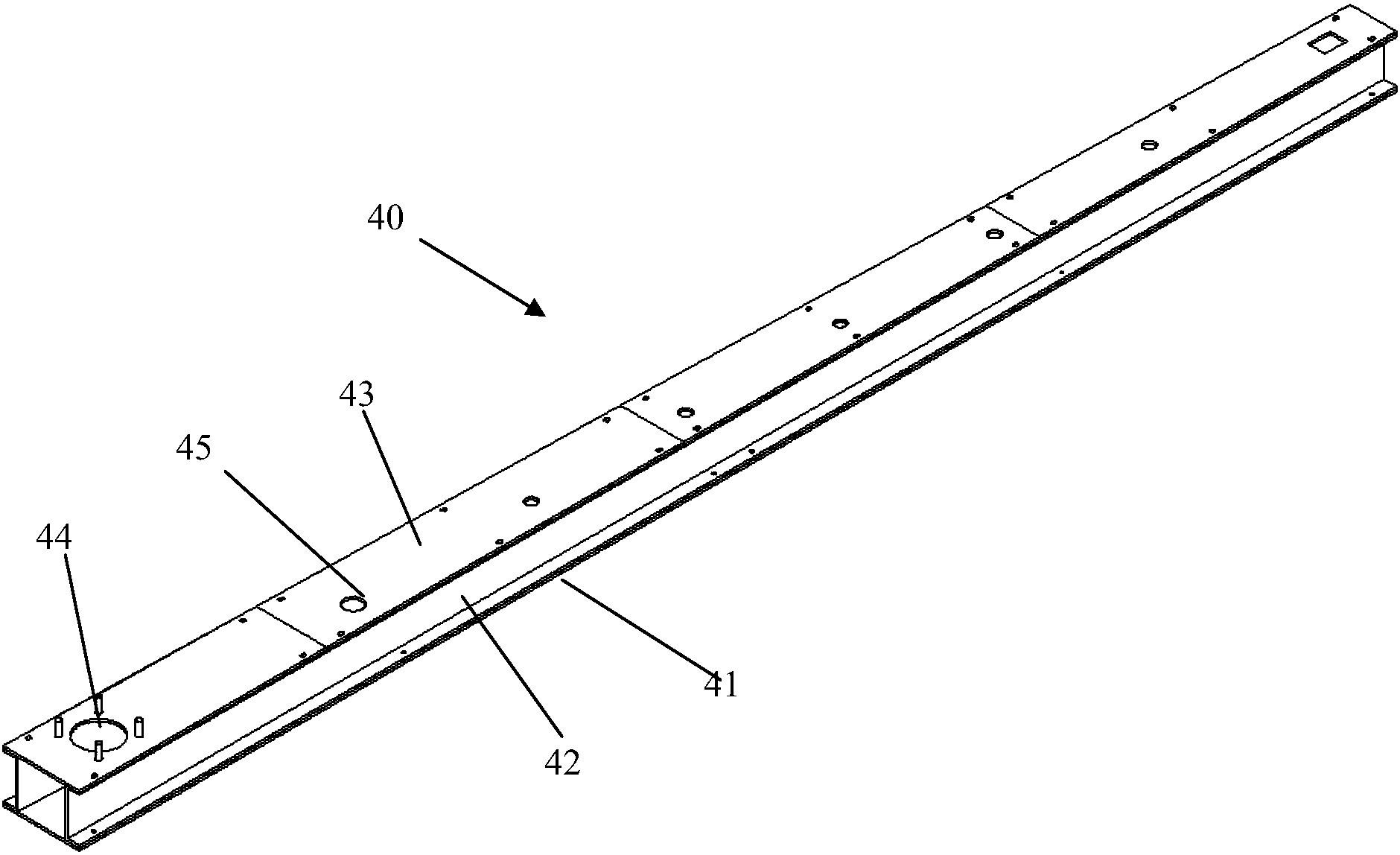

　　所述的吸泥管包括底板，與所述的底板固定連接的兩側板，覆蓋在所述的兩個側板頂部并構成上表面的蓋板，所述的兩側板等高且間距從排泥孔端向另一端逐步減小，吸泥孔的孔徑從排泥孔端向另一端逐漸增大。

　　所述的套筒閥還包括固定設置且中心形成有允許外套筒穿過的通孔的指示板，在所述的外套筒頂部設置有與所述的外套筒固定連接的定位片，在所述的指示板的通孔環周可匹配地將所述的定位片嵌位其中的凹槽

　　所述的內排泥口的形狀為長方形，所述的外排泥口的形狀為直角梯形，所述的直角梯形的頂邊和底邊均與外套筒的軸向垂直設置。

　　與現有技術相比，本發明的有益效果是：

　　本發明的套筒閥與周進周出鏈條刮泥機以及吸泥管相結合，達到及時，均勻，有效的將池底污泥排出，準確的調節回流污泥量的目的，保證回流污泥濃度和設備及處理工藝的正常運行，吸泥管制成變截面矩形管道形式，具有結構簡單，安裝方便，土建施工容易費用省的優點。旋轉式可調流量式套筒閥克服了原提升式套筒閥調節時間長且流量難于準確控制，同時具有排泥渠土建施工量減少，相應的投資費用降低的優點。
