申請日2016.05.18
公開(公告)日2016.08.24
IPC分類號B01D61/18; B01D61/22; B01D69/08; B01D65/02; C02F1/44
摘要
本發明涉及用于飲用水處理的全自動自清洗膜過濾設備,設備主體為圓柱體的外筒,設備內上部為清水室,中部為過濾區,底部為進水區,進水區設有旋轉換向閥,四根支腿焊在清水室的底部,用來支撐整個設備的重量,四根支腿下部焊接有底板,旋轉換向閥利用螺紋連接固定在底板上面,兩個相同結構的外套圍成一個圓筒狀結構,所述圓筒狀結構布置于清水室底部與底板之間;兩個膜組件固定于清水室底部,每個旋轉換向閥都有A、B、C三個口,兩個旋轉換向閥的A口通過三通合并后接到總的進水管上;兩個旋轉換向閥的C口通過三通合并后接到總的排水管上;兩個旋轉換向閥通過聯軸器連接,本發明不需要采用復雜的反沖洗泵裝置,即可實現膜過濾設備的自動反沖洗,故操作簡便,可靠性高。
權利要求書
1.用于飲用水處理的全自動自清洗膜過濾設備,其特征在于設備主體為圓柱體的外筒,外筒頂部覆蓋圓柱體狀的封頭,設備內上部為清水室(3),中部為過濾區,底部為進水區,進水區設有旋轉換向閥(7),旋轉換向閥(7)用電動機進行控制,四根支腿(6)焊在清水室(3)的底部,用來支撐整個設備的重量,四根支腿(6)下部焊接有底板,旋轉換向閥(7)利用螺紋連接固定在底板上面,兩個相同結構的外套(8)圍成一個圓筒狀結構,所述圓筒狀結構布置于清水室(3)底部與底板之間;兩個膜組件(4)固定于清水室(3)底部,水龍頭(2)通過螺紋連接在清水室(3)側壁,用于排出清水;清水室(3)頂部開有排氣管(1);每個旋轉換向閥(7)都有A、B、C三個口,其中B口通過CKK管分別連接到相應的膜組件(4)上;A口為進水口,C口為排水口,兩個旋轉換向閥(7)的A口通過三通合并后接到總的進水管(10)上;兩個旋轉換向閥(7)的C口通過三通合并后接到總的排水管(11)上;兩個旋轉換向閥(7)通過聯軸器(8)連接,初始工作時,一個旋轉換向閥(7)設置在進水位,另一個旋轉換向閥(7)設置在排水位,通過電動機控制旋轉換向閥(7)閥芯的旋轉,一個旋轉換向閥(7)帶動另一個旋轉換向閥(7)轉動,使兩個旋轉換向閥(7)工作在不同的位置,一個進水,一個出水。
2.根據權利要求1所述的用于飲用水處理的全自動自清洗膜過濾設備,其特征在于所述膜組件(4)采用超濾膜,采用中空纖維膜組件形式,膜孔徑在0.01微米以下。
3.根據權利要求1所述的用于飲用水處理的全自動自清洗膜過濾設備,其特征在于所述旋轉換向閥(7)在工作時有一個工作在輸入位,即輸入污水進行過濾,還有一個工作于輸出位,即輸出反沖洗水;隔90分鐘電動機轉動一定角度,使兩個膜組件換到另一個位置工作,保證每個膜組件都能得到反沖洗。
4.根據權利要求1所述的用于飲用水處理的全自動自清洗膜過濾設備,其特征在于所述清水室(3)為圓柱體結構,膜組件(4)分布于清水室(3)底部,通過螺紋直接連接在清水室底部。
5.根據權利要求1所述的用于飲用水處理的全自動自清洗膜過濾設備,其特征在于所述旋轉換向閥(7)為雙自由度旋轉換向閥。
說明書
用于飲用水處理的全自動自清洗膜過濾設備
技術領域
本發明屬于水處理技術領域,具體涉及一種用于飲用水處理的全自動清洗膜過濾設備。
背景技術
水資源是不可替代的自然資源,水污染已經成為當今世界各國共同關心的重大環境問題之一。人類社會發展到今天,環境、經濟與資源利用應視為整體,其發展要協調,不可偏斜,否則將受到懲罰。長期以來被稱為“取之不盡,用之不竭”的水已經成為歷史。水是人類活動不可缺少的自然資源,且是維持生態平衡最基本的要素之一,因此水資源對人類社會的作用是舉足輕重的。我國水資源分布不均衡,且污染比較嚴重,如何科學合理、有效地利用水資源是擺在環境科技工作者面前的重大課題之一。
在水資源日益匱乏、水污染又異常嚴重的今天,廢水綜合治理成為當務之急。用處理后的廢水代替新水,最大程度減少新水用量,可以緩解水資源的緊張狀況,另外也可以最大限度的減少外排水量,把廢水對環境的污染減少至最小程度,廢水的過濾與分離后再利用能很好的解決這些方面的問題。
專利CN201210141217、CN200710306838等,這類裝置實時調節運行。與傳統的凈水工藝相比,該類設備沒有脫離混凝、沉淀及過濾的原理,主要是設備結構的改進或創新。雖然采用斜管來強化沉淀效果,但沉淀時間仍然較長,且濾層需要保證厚度,因此該類裝置一般體積較大,且易堵塞。
針對村鎮飲用水處理工程規模小、變化靈活、操作水平低、投資及運行費用節省的特點,發明此全自動自清洗膜過濾設備。與常規工藝相比,在不投加任何藥劑的前提下,能提高出水水質;與當下流行的超濾工藝相比,不需要設反沖洗泵等設備,僅通過液壓裝置實現自動反沖洗。
發明內容
本發明目的在于為經濟條件落后,管理水平相對較低的農村及城鎮居民提供一種用于飲用水處理的全自動自清洗膜過濾設備,并使出水水質達到或優于現行飲用水標準。

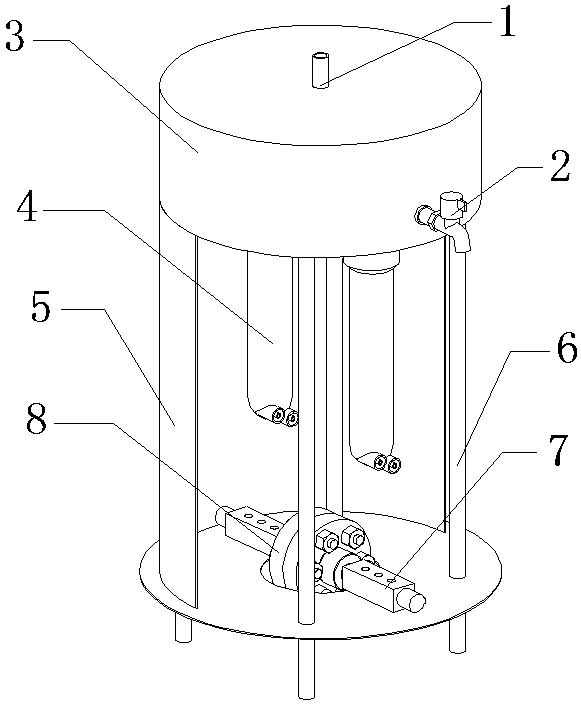

本發明提出的用于飲用水處理的全自動自清洗膜過濾設備,設備主體為圓柱體的外筒,外筒頂部覆蓋圓柱體狀的封頭,設備內上部為清水室3,中部為過濾區,底部為進水區,進水區設有旋轉換向閥7,旋轉換向閥7用電動機進行控制,四根支腿6焊在清水室3的下部,用來支撐整個設備的重量,四根支腿6下部焊接有底板,旋轉換向閥7利用螺紋連接固定在底板上面,兩個相同結構的外套8圍成一個圓筒狀結構,所述圓筒狀結構布置于清水室3底部與底板之間;兩個膜組件4固定于清水室3底部,水龍頭2通過螺紋連接在清水室3上,用于排出清水。清水室3頂部開有排氣管1;每個旋轉換向閥7都有A、B、C三個口,其中B口通過CKK管分別連接到相應的膜組件4上。A口為進水口,C口為排水口,兩個旋轉換向閥7的A口通過三通合并后接到總的進水管上。兩個旋轉換向閥7的C口通過三通合并后接到總的排水管上;兩個旋轉換向閥7通過聯軸器8連接,初始工作時,一個旋轉換向閥7設置在進水位,另一個旋轉換向閥7設置在排水位,通過電動機控制旋轉換向閥7閥芯的旋轉,一個旋轉換向閥7帶動另一個旋轉換向閥7轉動,使兩個旋轉換向閥7工作在不同的位置,一個進水,一個出水。
本發明中,膜組件4采用超濾膜,采用中空纖維膜組件形式,膜孔徑在0.01微米以下。
本發明中,旋轉換向閥7在工作時有一個工作在輸入位,即輸入污水進行過濾,還有一個工作于輸出位,即輸出反沖洗水。隔90分鐘電動機轉動一定角度,使兩個膜組件4換到另一個位置工作,保證每個膜組件4都能得到反沖洗。
本發明中,清水室3為圓柱體結構,膜組件4分布于清水室3下,通過螺紋直接連接在清水室下。
本發明中,旋轉換向閥7為雙自由度旋轉換向閥。
本發明的有益效果在于:不需要采用復雜的反沖洗泵裝置,即可實現膜過濾設備的自動反沖洗,故操作簡便,可靠性高;另外,過濾過程中不需要投加混凝劑,節省投資及運行成本。
