申請日2016.05.18

　　公開(公告)日2016.08.31

　　IPC分類號F16K11/00; F16K27/00

　　摘要

　　一種可外接水處理裝置的兩用混水閥，包括熱水進入管、冷水進入管、混合水出水管、閥芯、與閥芯連接的手柄，所述的熱水進入管和閥芯連通，所述的閥芯和混合水出水管連通;其特征在于：還包括冷水流出管、處理水進入管、水路連通控制閥，所述的冷水進入管和冷水流出管連通，冷水流出管可與外接水處理裝置連通，處理水進入管可與外接水處理裝置連通，處理水進入管的另一端與閥芯連通。冷水流出管與處理水進入管之間有水路連通，在這段水路間設有水路連通控制閥，用于連通和封閉這段水路。本發明可減少水處理裝置安裝管件的使用，同時安裝效果更加美觀。在不使用外接水處理裝置時，本發明通過調節水路連通控制閥可以實現普通混水閥的功能。

　　權利要求書

　　1.一種可外接水處理裝置的兩用混水閥，包括熱水進入管(1)、冷水進入管(2)、混合水出水管(3)、閥芯(7)、與閥芯(7)連接的手柄(6)，所述的熱水進入管(1)和閥芯(7)連通，所述的閥芯(7)和混合水出水管(3)連通;其特征是：還包括冷水流出管(4)、處理水進入管(5)，水路連通控制閥(11)，所述的冷水進入管(2)和冷水流出管(4)連通，冷水流出管(4)可與外接水處理裝置連通，處理水進入管(5)可與外接水處理裝置連通，處理水進入管(5)的另一端與閥芯(7)連通，冷水流出管(4)與處理水進入管(5)之間有水路連通，在這段水路間設有水路連通控制閥(11)用于連通和封閉這段水路。

　　說明書

　　一種可外接水處理裝置的兩用混水閥

　　技術領域

　　本發明涉及混水閥制造領域，尤其涉及一種可外接水處理裝置的兩用混水閥。

　　背景技術

　　隨著人們生活水平的提高，家用熱水器已成為大多數家庭的必備品，在使用熱水器洗澡的時候，落到地面上的水帶有一定的熱量，而這些熱量往往白白流入了下水管，為了將這些熱量回收，授權公告號為CN 203824370 U的實用新型，授權公告號為CN 201885613 U的實用新型，授權公告號為CN 202018220 U的實用新型，做出了相應的熱水器余熱回收水處理裝置。上述熱水器余熱回收水處理裝置的普遍安裝方式是，如授權公告號為CN 202018220 U的實用新型所示，將余熱回收水處理裝置的進水口連接在自來水管上，余熱回收水處理裝置的出水口連接在混水閥的冷水進水口上，從而將熱量回收進入冷水管路，余熱回收水處理裝置放置在淋浴噴頭的下方。在實際應用中，因?yàn)楝F(xiàn)在人們?cè)诩彝パb修時普遍采用的水路管路鋪設方式是在熱水器的下方留有一個自來水冷水出水口，一個熱水進水口，在淋浴噴頭的下方混水閥的位置預留一個自來水冷水出水口，一個熱水出水口。在這種水路管路鋪設方式的情況下，現有熱水器用戶在安裝余熱回收水處理裝置時，普遍采取的安裝方式是，第一步將余熱回收水處理裝置放置在淋浴噴頭的下方，第二步將余熱回收水處理裝置的進水管連接在熱水器下方的自來水管口上，或者連接在給混水閥預留的自來水冷水出水口上，第三步將余熱回收水處理裝置的出水口連接在混水閥的冷水進水口上。按照上述安裝方式，裸露在墻體外的連接管路比較多，不美觀，與用戶在家庭裝修時追求美觀的目標相違背，影響了用戶使用余熱回收水處理裝置的積極性，制約了余熱回收水處理裝置的普及。

　　發明內容

　　本發明的目的在于克服上述現有安裝方式存在的不足，提供一種可外接水處理裝置的兩用混水閥，具有連接美觀，安裝方便，成本低廉，易于推廣的優點，解決了人們?cè)诎惭b水處理裝置時，特別是在安裝包括但不限于如授權公告號為CN 202018220 U的實用新型等余熱回收水處理裝置時，裸露在墻體外的連接管件凌亂，連接管路長，安裝后整體不美觀的問題。在不使用外接水處理裝置時，本發明通過調節水路連通控制閥可以實現普通混水閥的功能。

　　本發明的目的是這樣實現的：

　　一種可外接水處理裝置的兩用混水閥，包括熱水進入管、冷水進入管、混合水出水管、閥芯、與閥芯連接的手柄，所述的熱水進入管和閥芯連通，所述的閥芯和混合水出水管連通;其特征在于：還包括冷水流出管、處理水進入管、水路連通控制閥，所述的冷水進入管和冷水流出管連通，冷水流出管可與外接水處理裝置連通，處理水進入管可與外接水處理裝置連通，處理水進入管的另一端與閥芯連通。冷水流出管與處理水進入管之間有水路連通，在這段水路間設有水路連通控制閥用于連通和封閉這段水路。

　　在本發明的一個較佳實施例中，冷水流出管和處理水進入管的外部連接口有螺紋結構，用于連接其他裝置。

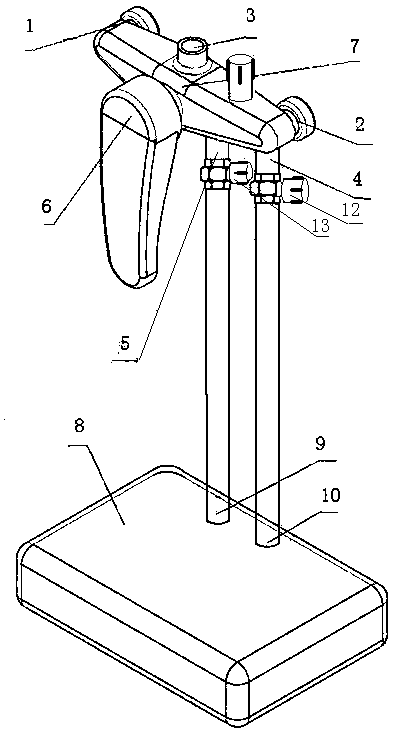

　　在本發明的一個較佳實施例中，冷水流出管與水處理裝置的進水管連通，這段水路間設置冷水流出閥門。處理水進入管與水處理裝置的出水管連通，這段水路間設置處理水進入閥門。

　　本發明的有益效果如下：

　　本發明可以減少水處理裝置在安裝時墻壁外裸露的螺絲、彎頭、活接、連接管等水路連接管件的使用，既能節省安裝管材，又能提高安裝效率，同時使水處理裝置的安裝更加簡潔、美觀。通常情況下，水處理裝置安裝在淋浴噴頭的正下方，而混水閥通常同樣是安裝在淋浴噴頭的正下方。本發明可以使安裝水處理裝置所用的連接管路大大縮短，水處理裝置安裝后的效果更加美觀。所述的水處理裝置包括但不限于如授權公告號為CN 202018220 U實用新型等余熱回收水處理裝置，本發明的應用，可以促進上述余熱回收水處理裝置更快速的普及推廣，從而為社會節約更多能源。在不使用外接水處理裝置時，本發明通過調節水路連通控制閥可以實現普通混水閥的功能。
