申請日2016.05.18

　　公開(公告)日2016.10.05

　　IPC分類號C02F1/52

　　摘要

　　一種污水沉淀池加藥罐，屬于污水處理領域，包括罐體，下漿葉，上漿葉，支撐板，電機，攪拌軸;所述的罐體為圓筒狀上開口空腔容器;所述的下漿葉安裝在攪拌軸的下端;所述的上漿葉安裝在攪拌軸的中上部，結構與下漿葉相同，安裝時保證其漿葉的傾斜角度與下漿葉的傾斜角度相反;所述的支撐板安裝在罐體上端口部并與罐體固定連接;所述的電機安裝在支撐板上，其電機軸與攪拌軸連接;所述的攪拌軸安裝在電機軸上，能夠隨電機軸旋轉，具有能夠提高攪拌效率，增加攪拌均勻度的特點。

　　權利要求書

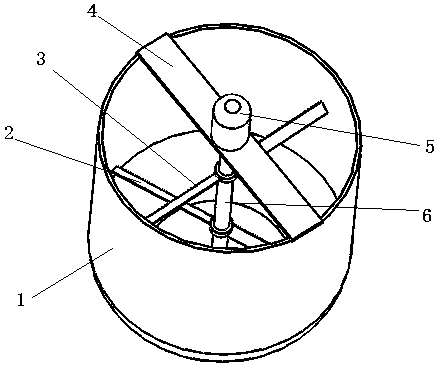

　　1.一種污水沉淀池加藥罐，其特征在于：包括罐體，下漿葉，上漿葉，支撐板，電機，攪拌軸;所述的罐體為圓筒狀上開口空腔容器;所述的下漿葉安裝在攪拌軸的下端;所述的下漿葉有兩片，對稱分布在攪拌軸的兩側;所述的下漿葉的漿葉平面與水平面有一定的傾斜夾角，其兩個漿葉的傾斜方向相反;所述的上漿葉安裝在攪拌軸的中上部，結構與下漿葉相同，安裝時保證其漿葉的傾斜角度與下漿葉的傾斜角度相反;所述的支撐板安裝在罐體上端口部并與罐體固定連接;所述的電機安裝在支撐板上，其電機軸與攪拌軸連接;所述的攪拌軸安裝在電機軸上，能夠隨電機軸旋轉。

　　說明書

　　一種污水沉淀池加藥罐

　　技術領域

　　本實用新型屬于城市污水處理領域，特別涉及一種污水沉淀池加藥罐。

　　背景技術

　　在污水處理廠中，城市污水進入到污水處理廠后，經過初級沉淀，抽砂，攪拌，生物反應，再次沉淀，過濾等工序進入回用水系統(tǒng)，剩余的水中的污泥進入污泥濃縮池，進一步提高污泥的濃度，再通過污泥泵將含水的污泥輸送到污泥池，進一步沉淀，再由污泥泵將污泥池的污泥抽出到污泥脫泥機將污泥脫水，以利于后續(xù)的運輸和進一步處理，而經過處理的污水就能夠實現達標排放或者重復利用;由于城市污水中含有多種有機物和重金屬，在污水處理過程中，為了加快這些雜質的沉淀和去除有害物質，需要在沉淀池內加入適當的藥劑，用來促進有害物質的沉淀或者轉化，在加注藥劑前，藥劑放入加藥罐內需要進行充分攪拌，然后才能夠放入沉淀池，這樣藥劑的效果才會顯現;現有的加藥罐大多采用人工攪拌，或者采用電機帶動攪拌棒在加藥罐內旋轉，這樣攪拌的效果是放置在加藥罐內的藥劑液體是相同方向流動，不利于藥劑在溶液內均勻混合，并且勞動強度大，效率低。

　　發(fā)明內容

　　針對現有的污水處理廠污水沉淀池加藥罐存在的上述問題，本實用新型提出一種污水沉淀池加藥罐，其特征在于：包括罐體，下漿葉，上漿葉，支撐板，電機，攪拌軸;所述的罐體為圓筒狀上開口空腔容器;所述的下漿葉安裝在攪拌軸的下端;所述的下漿葉有兩片，對稱分布在攪拌軸的兩側;所述的下漿葉的漿葉平面與水平面有一定的傾斜夾角，其兩個漿葉的傾斜方向相反;所述的上漿葉安裝在攪拌軸的中上部，結構與下漿葉相同，安裝時保證其漿葉的傾斜角度與下漿葉的傾斜角度相反;所述的支撐板安裝在罐體上端口部并與罐體固定連接;所述的電機安裝在支撐板上，其電機軸與攪拌軸連接;所述的攪拌軸安裝在電機軸上，能夠隨電機軸旋轉。

　　有益效果

　　本實用新型的有益效果在于，能夠提高攪拌效率，增加攪拌均勻度。
