申請日2016.05.18

　　公開(公告)日2016.10.12

　　IPC分類號F04C2/16; F04C15/00

　　摘要

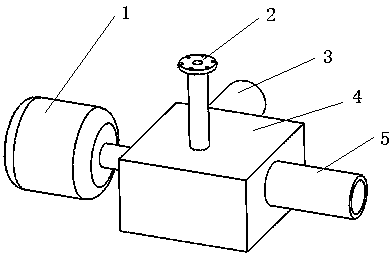

　　一種污泥輸送泵，屬于污水處理領域，包括電機，配水口，進泥口，泵體，出泥口;所述的電機安裝在泵體一側，電機軸與泵體內的傳動桿連接;所述的配水口設置在泵體外部，與泵體內部輸泥部分連通;其配水口外部與脫泥機水沖洗系統連接;所述的進泥口安裝在泵體進口，與輸泥部分連通;所述的泵體包括泵殼，輸泥部分，所述的輸泥部分為螺桿式污泥輸送結構;所述的出泥口設置在泵體上，與泵體內部的輸泥部分的出口連通，具有能夠?qū)崟r調節污泥輸送泵內部污泥濃度，避免由于污泥濃度過大造成的污泥輸送泵停止工作或損壞的特點。

　　權利要求書

　　1.一種污泥輸送泵，其特征在于：包括電機，配水口，進泥口，泵體，出泥口;所述的電機安裝在泵體一側，電機軸與泵體內的傳動桿連接;所述的配水口設置在泵體外部，與泵體內部輸泥部分連通;其配水口外部與脫泥機水沖洗系統連接;所述的進泥口安裝在泵體進口，與輸泥部分連通;所述的泵體包括泵殼，輸泥部分，所述的輸泥部分為螺桿式污泥輸送結構;所述的出泥口設置在泵體上，與泵體內部的輸泥部分的出口連通。

　　說明書

　　一種污泥輸送泵

　　技術領域

　　本實用新型屬于城市污水處理領域，特別涉及一種污泥輸送泵。

　　背景技術

　　在污水處理廠中，城市污水進入到污水處理廠后，經過初級沉淀，抽砂，攪拌，生物反應，再次沉淀，過濾等工序進入回用水系統，剩余的水中的污泥進入污泥濃縮池，進一步提高污泥的濃度，再通過污泥泵將含水的污泥輸送到污泥池，進一步沉淀，再由污泥泵將污泥池的污泥抽出到污泥脫泥機將污泥脫水，以利于后續的運輸和進一步處理，而經過處理的污水就能夠?qū)崿F(xiàn)達標排放或者重復利用;現有的污泥輸送泵大多采用螺桿式污泥輸送泵，當污泥輸送泵將污泥從濃縮池輸送到污泥池或者從污泥池輸送到脫泥機時，特別是從污泥泵輸送到脫泥機時，由于所輸送的污泥含水量小，當污泥濃度過大時，污泥輸送泵的負荷會明顯增加，加上污泥輸送泵本身運行產生的熱量，會將污泥進一步干化，特別是污泥輸送泵長時間停機后此種情況更明顯，往往會造成污泥輸送泵無法工作甚至燒壞電機。

　　發明內容

　　針對現有的污水處理廠污泥輸送泵存在的上述問題，本實用新型提出一種污泥輸送泵，其特征在于：包括電機，配水口，進泥口，泵體，出泥口;所述的電機安裝在泵體一側，電機軸與泵體內的傳動桿連接;所述的配水口設置在泵體外部，與泵體內部輸泥部分連通;其配水口外部與脫泥機水沖洗系統連接;所述的進泥口安裝在泵體進口，與輸泥部分連通;所述的泵體包括泵殼，輸泥部分，所述的輸泥部分為螺桿式污泥輸送結構;所述的出泥口設置在泵體上，與泵體內部的輸泥部分的出口連通。

　　有益效果

　　本實用新型的有益效果在于，能夠?qū)崟r調節污泥輸送泵內部污泥濃度，避免由于污泥濃度過大造成的污泥輸送泵停止工作或損壞。
