申請日2016.05.18

　　公開(公告)日2016.09.07

　　IPC分類號E03C1/182; E03C1/262; E03C1/266

　　摘要

　　本發明涉及一種半自動易排污水槽，本半自動易排污水槽包括有槽體和下水口，在所述下水口安裝有下水管;在所述下水管內固定安裝有過濾板，垂直所述過濾板還安裝有傳動軸，所述傳動軸沿下水管的軸線伸出下水口;在傳動軸上從下至上依次套設有切割片、過濾網和旋轉片;所述切割片固定在下水管的管壁上;在所述槽體的下方還安裝有除污器，清潔板可沿軌道桿的軸線方向，在過濾網和過濾板之間往復運動;在所述傳動軸的底端還固定有傳動輪，傳動輪與一個復位驅動器相嚙合;該水槽結構新穎，能夠方便的清理排污口堵塞的污漬，有效防止菜根等雜質堵住下水口，并能夠防止因雜質積聚而形成的腐爛氣味。

　　權利要求書

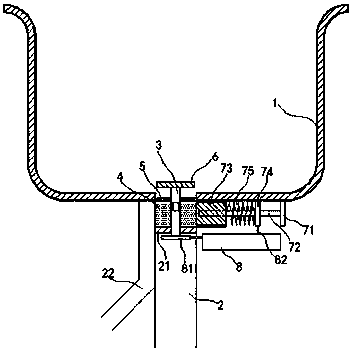

　　1.一種半自動易排污水槽，本半自動易排污水槽包括有槽體(1)和下水口，在所述下水口安裝有下水管(2);其特征在于：在所述下水管(2)內固定安裝有過濾板(21)，垂直所述過濾板(21)還安裝有傳動軸(3)，所述傳動軸(3)沿下水管(2)的軸線伸出下水口;在傳動軸(3)上從下至上依次套設有切割片(4)、過濾網(5)和旋轉片(6)，過濾網(5)和旋轉片(6)固定在傳動軸(3)上，切割片(4)套設在所述傳動軸(3)上，切割片(4)與過濾網(5)垂直，切割片(4)的刀刃朝上;所述切割片(4)固定在下水管(2)的管壁上;在所述下水管(2)的側壁旁接有排污管(22);

　　在所述槽體(1)的下方還安裝有除污器(7)，所述除污器(7)包括有固定板(71)，在固定板(71)上垂直安裝有軌道桿(72)，在所述軌道桿(72)上滑動套設有清潔板(73)，所述清潔板(73)可沿軌道桿(72)的軸線方向，在過濾網(5)和過濾板(21)之間往復運動;在所述傳動軸(3)的底端還固定有傳動輪(81)，傳動輪(81)與一個復位驅動器(8)相嚙合;所述復位驅動器(8)包括有一個復位桿(82)和存儲能量的盤簧，復位桿(82)與清潔板(73)固定連接。

　　2.根據權利要求1所述的半自動易排污水槽，其特征在于：在所述旋轉片(6)的上表面刻有漩渦紋路。

　　3.根據權利要求1或2所述的半自動易排污水槽，其特征在于：在所述軌道桿(72)上還滑動套設有活動板(74)，在活動板(74)的板面上安裝有推力彈簧(75)，推力彈簧(75)的另一端連接有清潔板(73);所述復位桿(82)固定連接在活動板(74)上;在所述切割片(4)上還安裝有限制清潔板(73)活動的彈性限位扣(41)。

　　說明書

　　半自動易排污水槽

　　技術領域

　　本發明涉及一種廚房家具，特別的，是一種水槽。

　　背景技術

　　在烹飪菜肴時，需要將食材進行清洗、切塊，在清洗過程中，食材的碎屑會堵在水槽的排水口處;蔬菜上的泥土、雜質在粘上肉質食品的油漬后，牢固的堵在排水口，影響水槽的排污，在清理時又十分的不潔凈;這成為很多家庭主婦煩惱的事情之一;一些水槽在頂部設有隔離網，并在下部設有存污腔，但是長期使用后，存污腔會使水路堵塞，同時產生難聞的腐爛氣味，使得廚房刺鼻不堪;除此之外，蔬菜的菜根、葉片容易將水槽上部的隔離網覆蓋，影響污水的正常排放，在清理時又較為繁瑣。

　　發明內容

　　針對上述問題，本發明提供一種半自動易排污水槽，該水槽結構新穎，能夠方便的清理排污口堵塞的污漬，有效防止菜根等雜質堵住下水口，并能夠防止因雜質積聚而形成的腐爛氣味。

　　為解決上述問題，本發明所采用的技術方案是：本半自動易排污水槽包括有槽體和下水口，在所述下水口安裝有下水管;在所述下水管內固定安裝有過濾板，垂直所述過濾板還安裝有傳動軸，所述傳動軸沿下水管的軸線伸出下水口;在傳動軸上從下至上依次套設有切割片、過濾網和旋轉片，過濾網和旋轉片固定在傳動軸上，切割片套設在所述傳動軸上，切割片與過濾網垂直，切割片的刀刃朝上;所述切割片固定在下水管的管壁上;

　　在所述下水管的側壁旁接有排污管;

　　在所述槽體的下方還安裝有除污器，所述除污器包括有固定板，在固定板上垂直安裝有軌道桿，在所述軌道桿上滑動套設有清潔板，

　　所述清潔板可沿軌道桿的軸線方向，在過濾網和過濾板之間往復運動;

　　在所述傳動軸的底端還固定有傳動輪，傳動輪與一個復位驅動器相嚙合;所述復位驅動器包括有一個復位桿和存儲能量的盤簧，復位桿與清潔板固定連接。

　　本發明的有益效果是：廚房洗滌的污水和雜質一起從下水口進入下水管中;雜質在過濾網和過濾板的雙重作用下留在槽體和過濾板的上方，污水沿下水管流下;用戶可以將槽體內體積較大的雜質取出，體積較小的雜質滯留在過濾網和過濾板之間，而部分雜質殘留并堵在過濾網上;此時轉動旋轉片，旋轉片帶動傳動軸、過濾網、傳動輪轉動，過濾網上的雜質同步運動;由于切割片保持靜止，在過濾網轉動的過程中，卡在過濾網上的雜質被切割片的刀刃割斷，斷開的雜質即可從過濾網中漏下，并存儲在過濾網和過濾板之間。

　　在旋轉片轉動的同時，旋轉片的部分能量通過傳動輪存儲至復位驅動器中，能量存儲在盤簧每達到一定量值，即驅動復位桿沿軌道桿方向往復推動一次;復位桿帶動清潔板在過濾網和過濾板之間往復運動，從而將過濾網和過濾板之間的雜質推進排污管中。

　　本發明結構精巧，在排水過程中將水中的雜質暫時過濾保存，對雜質進行切割整理，并進行自動的清除、收集，有效實現了雜質與污水的分離，有效防止雜質長時間浸泡在污水中產生臭氣，同時也能夠防止下水管堵塞;用戶只需定期清理排污管中積累的雜質即可，操作簡單、使用方便。

　　作為優選，在所述旋轉片的上表面刻有漩渦紋路;以便于利用水流的流動推動旋轉片轉動、儲能，進而簡化用戶的操作。

　　作為優選，在所述軌道桿上還滑動套設有活動板，在活動板的板面上安裝有推力彈簧，推力彈簧的另一端連接有清潔板;所述復位桿固定連接在活動板上;在所述切割片上還安裝有限制清潔板活動的彈性限位扣;以便于使清潔板在往復運動過程中蓄力，進而增強清潔板的初始速度;提高清潔效果。
