申請日2016.05.18

　　公開(公告)日2016.10.05

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及一種污水處理裝置，特別涉及一種基于旋流器的污水處理裝置。包括電機、螺桿泵、沉降池、擋板、過濾池、過濾網、離心泵、旋流器、文丘里管、齒輪泵、藥劑罐，所述的電機裝配到螺桿泵，螺桿泵的出口連接到沉降池的入口，擋板設置在沉降池內，沉降池的出口連接到過濾池的入口，過濾池內設置過濾網，所述的過濾池的出口通過離心泵連接到旋流器的入口;所述的藥劑罐的出口通過齒輪泵連接到文丘里管的入口，文丘里管的出口設置在旋流器的入口。本設計克服了傳統污水處理裝置處理周期長，投資大，效率低的弊端，基于旋流器，極大的提高了污水處理效率和處理量。

　　權利要求書

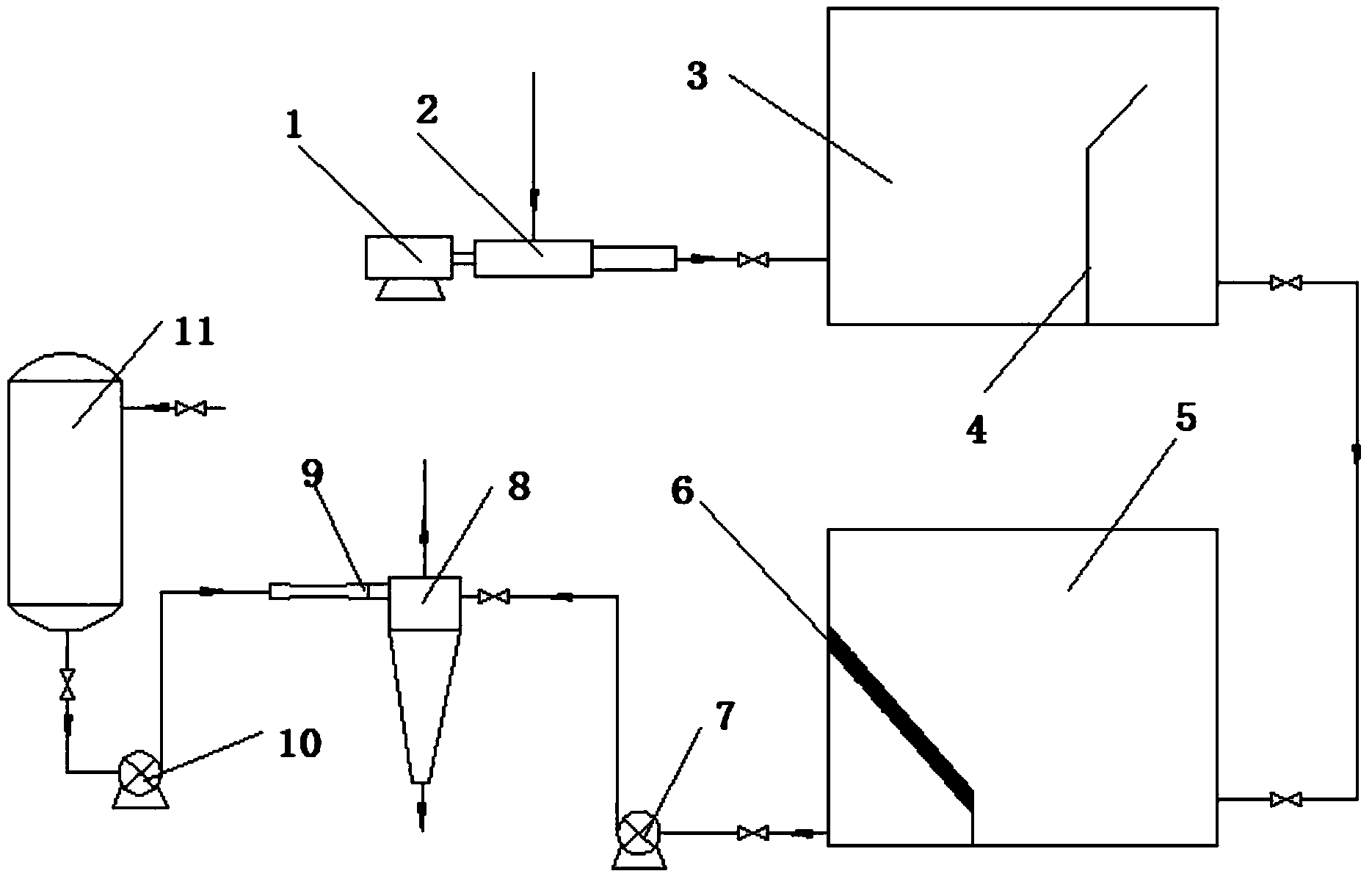

　　1.一種基于旋流器的污水處理裝置，其特征在于：包括電機(1)、螺桿泵(2)、沉降池(3)、擋板(4)、過濾池(5)、過濾網(6)、離心泵(7)、旋流器(8)、文丘里管(9)、齒輪泵(10)、藥劑罐(11)，所述的電機(1)裝配到螺桿泵(2)，螺桿泵(2)的出口連接到沉降池(3)的入口，擋板(4)設置在沉降池(3)內，沉降池(3)的出口連接到過濾池(5)的入口，過濾池(5)內設置過濾網(6)，所述的過濾池(5)的出口通過離心泵(7)連接到旋流器(8)的入口;所述的藥劑罐(11)的出口通過齒輪泵(10)連接到文丘里管(9)的入口，文丘里管(9)的出口設置在旋流器(8)的入口。

　　2.根據權利要求1所述的一種基于旋流器的污水處理裝置，其特征在于：旋流器(8)設置兩個切向入口。

　　說明書

　　一種基于旋流器的污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，特別涉及一種基于旋流器的污水處理裝置。

　　背景技術

　　我國是一個干旱缺水嚴重的國家，淡水資源尤其匱乏，據監測，目前全國多數城市地下水受到一定程度的點狀和面狀污染，且有逐年加重的趨勢。日趨嚴重的水污泥不僅降低了水體的使用功能，進一步加劇了水資源短缺的矛盾，對我國正在實施的可持續發展戰略帶來了嚴重影響，而且還嚴重威脅到城市居民的飲水安全和人民群眾的健康。因此，有效的處理污水是一個亟待解決的問題。

　　實用新型內容

　　本實用新型旨在解決上述問題，提供了一種基于旋流器的污水處理裝置，克服了傳統污水處理裝置處理周期長，投資大，效率低的弊端，其采用的技術方案如下：

　　一種基于旋流器的污水處理裝置，包括電機、螺桿泵、沉降池、擋板、過濾池、過濾網、離心泵、旋流器、文丘里管、齒輪泵、藥劑罐，所述的電機裝配到螺桿泵，螺桿泵的出口連接到沉降池的入口，擋板設置在沉降池內，沉降池的出口連接到過濾池的入口，過濾池內設置過濾網，所述的過濾池的出口通過離心泵連接到旋流器的入口;所述的藥劑罐的出口通過齒輪泵連接到文丘里管的入口，文丘里管的出口設置在旋流器的入口。

　　所述的旋流器設置兩個切向入口。

　　有益效果：一種基于旋流器的污水處理裝置，克服了傳統污水處理裝置處理周期長，投資大，效率低的弊端，基于旋流器，極大的提高了污水處理效率和處理量，從根本上降低了污水處理成本投入，結構簡單，實用性強。
