申請日2016.05.18

　　公開(公告)日2016.10.26

　　IPC分類號E03F7/00; E03F11/00

　　摘要

　　本發明涉及一種化工廠污水池除污裝置，具有污水池;所述污水池上端設有入口，下端設有排水口和固態垃圾排出口;所述入口的正下方設有帶振動器的傳送帶;所述傳送帶的一端伸入污水池內壁，傳送帶上表面面積大于入口面積且小于污水池底部面積;所述污水池底部設有分隔墻形成污水存儲池和固態垃圾存儲池;所述分隔墻與傳送帶垂直設置;所述污水存儲池的長度小于傳送帶的長度;所述排水口開設于污水存儲池底部;所述固態垃圾排出口開設于固態垃圾存儲池的側壁上。本發明具有結構簡單、設計合理、方便除污、防止污染環境等特點。

　　權利要求書

　　1.一種化工廠污水池除污裝置，具有污水池;所述污水池上端設有入口(1)，下端設有排水口和固態垃圾排出口(3);其特征在于：所述入口(1)的正下方設有帶振動器(4)的傳送帶(5);所述傳送帶(5)的一端伸入污水池內壁，傳送帶(5)上表面面積大于入口面積且小于污水池底部面積;所述污水池底部設有分隔墻(6)形成污水存儲池(7)和固態垃圾存儲池(8);所述分隔墻(6)與傳送帶(5)垂直設置;所述污水存儲池(7)的長度小于傳送帶(5)的長度;所述排水口(3)開設于污水存儲池(7)底部;所述固態垃圾排出口(3)開設于固態垃圾存儲池(8)的側壁上。

　　2.根據權利要求1所述的化工廠污水池除污裝置，其特征在于：所述傳送帶(5)上設有若干層等間距分布的過濾網(9)。

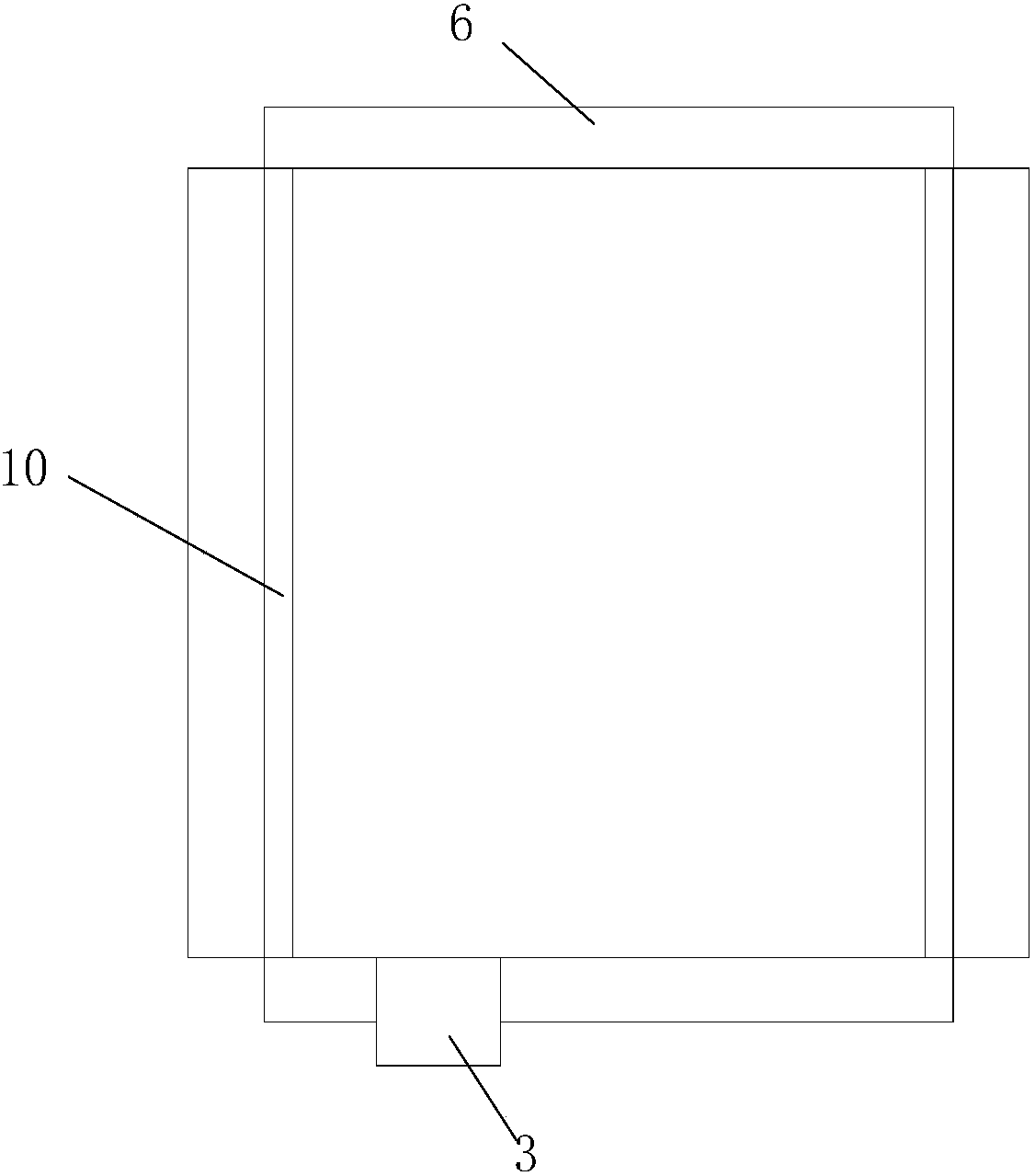

　　3.根據權利要求1所述的化工廠污水池除污裝置，其特征在于：所述固態垃圾存儲池(8)的垂直于分隔墻(6)的兩側壁上均設有對應的推料機構(10)。

　　4.根據權利要求3所述的化工廠污水池除污裝置，其特征在于：所述推料機構(10)由氣缸和推桿組成。

　　說明書

　　一種化工廠污水池除污裝置

　　技術領域

　　本發明涉及化工廠廢水處理技術領域，特別涉及一種化工廠污水池除污裝置。

　　背景技術

　　現有的化工廠廢水中，很多都是富含有氮、磷、無機鹽等物質，現有的處理方法是通過添加化學物品進行中和，因此有時會遇到化工廠違反法律法規私自排行未經處理的廢水，這些廢水進入公共水源后會造成富營養化的后果，同時，長時間在污水池會存在固態垃圾物�，F(xiàn)有技術的污水池清渣裝置，一般就是采用先放干池內的污水，再用泵或人工對污水池底的固態垃圾物進行清除，也可以在污水池底簡單連接管道閥門進行排放。采用這樣的污水池清渣技術當然可以正常使用，但采用先放干池內的污水再清渣的辦法效率低。為了連續清渣人們采用在污水池底簡單連接管道閥門進行排放，但管徑小時空氣泡容易堵在管道內影響排放的通暢性，管徑大時則排渣時會同時排走大量的水體，使用效果還不夠理想，等到污水池沉積垃圾物造成惡臭的發生后，會影響人們的正常生活，污染環境。

　　發明內容

　　本發明的目的是克服現有技術存在的缺陷，提供一種方便除污、防止污染環境的化工廠污水池除污裝置。

　　實現本發明目的的技術方案是：一種化工廠污水池除污裝置，具有污水池;所述污水池上端設有入口，下端設有排水口和固態垃圾排出口;所述入口的正下方設有帶振動器的傳送帶;所述傳送帶的一端伸入污水池內壁，傳送帶上表面面積大于入口面積且小于污水池底部面積;所述污水池底部設有分隔墻形成污水存儲池和固態垃圾存儲池;所述分隔墻與傳送帶 垂直設置;所述污水存儲池的長度小于傳送帶的長度;所述排水口開設于污水存儲池底部;所述固態垃圾排出口開設于固態垃圾存儲池的側壁上。

　　上述技術方案所述傳送帶上設有若干層等間距分布的過濾網。

　　上述技術方案所述固態垃圾存儲池的垂直于分隔墻的兩側壁上均設有對應的推料機構。

　　上述技術方案所述推料機構由氣缸和推桿組成。

　　采用上述技術方案后，本發明具有以下積極的效果：

　　(1)本發明具有結構簡單、設計合理、方便除污、防止污染環境等特點。

　　(2)本發明的分隔墻的固態垃圾存儲池端以及固態垃圾存儲池的垂直于分隔墻的兩側壁上均設有對應的推料機構，便于固態垃圾的清理。

　　(3)本發明的傳送帶帶有振動器，便于污水瀝的更干一些。
