申請日2016.05.18

　　公開(公告)日2016.10.12

　　IPC分類號G01N33/18

　　摘要

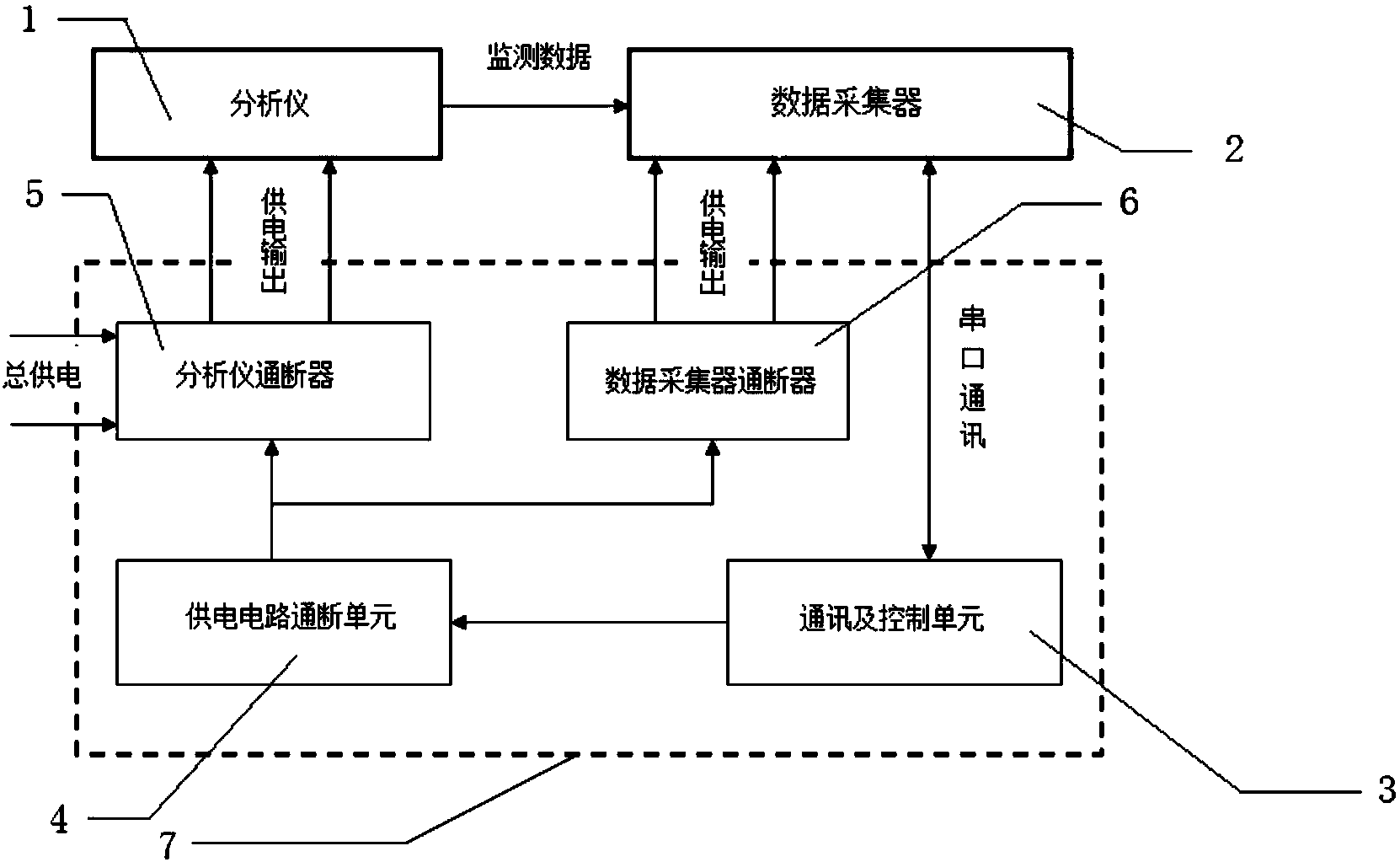

　　本實用新型涉及一種污水在線監測設備自動重啟裝置，解決了現有技術的不足，技術方案為：由電源單元供電，與分析儀以及數據采集器電連接，其特征在于：包括數據采集器通斷器、分析儀通斷器、通訊及控制單元和供電電路通斷單元，所述分析儀的輸出端與所述數據采集器的輸入端連接，數據采集器的輸出端與通訊及控制單元通信連接，所述分析儀通斷器的輸出端與所述分析儀的控制端連接，分析儀通斷器的輸入端與供電電路通斷單元的輸出端連接，數據采集器通斷器的輸出端與數據采集器的控制端連接，數據采集器通斷器的輸入端與供電電路通斷單元的輸出端連接，供電電路通斷單元的輸入端與通訊及控制單元的輸入輸出口連接。

　　權利要求書

　　1.一種污水在線監測設備自動重啟裝置，由電源單元供電，與分析儀以及數據采集器電連接，其特征在于：包括數據采集器通斷器、分析儀通斷器、通訊及控制單元和供電電路通斷單元，所述分析儀的輸出端與所述數據采集器的輸入端連接，數據采集器的輸出端與通訊及控制單元通信連接，所述分析儀通斷器的輸出端與所述分析儀的控制端連接，分析儀通斷器的輸入端與供電電路通斷單元的輸出端連接，數據采集器通斷器的輸出端與數據采集器的控制端連接，數據采集器通斷器的輸入端與供電電路通斷單元的輸出端連接，供電電路通斷單元的輸入端與通訊及控制單元的輸入輸出口連接。

　　2.根據權利要求1所述的污水在線監測設備自動重啟裝置，其特征在于：所述電源單元的輸入端與市電連接，電源單元的第一輸出端通過第一變壓器與分析儀的380V電源輸入端連接，電源單元的第二輸出端直接與分析儀的220V電源輸入端連接，電源單元的第二輸出端還直接與數據采集器連接，電源單元的第三輸入端依次通過變壓器、整流器和穩壓芯片輸出控制電壓與污水在線監測設備自動重啟裝置連接。

　　3.根據權利要求1所述的污水在線監測設備自動重啟裝置，其特征在于：通訊及控制單元包括89C51單片機、指示燈電路、晶振電路和RS232通信電路，所述指示燈電路與89C51單片機的輸入輸出口電連接，與89C51單片機的串行通信口通過RS232通信電路與數據采集器連接，晶振電路與89C51單片機的晶振端連接。

　　4.根據權利要求3所述的污水在線監測設備自動重啟裝置，其特征在于：分析儀通斷器包括磁保持繼電器JQX1和磁保持繼電器JQX2，數據采集器通斷器包括磁保持繼電器JQX3，供電電路通斷單元包括電阻R1、電阻R2、電阻R4、電阻R5、電阻R6、電阻R8、穩壓二極管D1、穩壓二極管D4、穩壓二極管D8、三極管Q1、三極管Q2和三極管Q3，三極管Q1的基極通過電阻R1與89C51單片機連接，三極管Q1的基極與發射極之間通過電阻R2連接，三極管Q1的集電極通過磁保持繼電器JQX1的控制線圈與電源單元連接，三極管Q1的集電極還與穩壓二極管D1的陽極連接，穩壓二極管D1的陰極與電源單元連接，磁保持繼電器JQX1的常開觸點第一端與電源單元連接，磁保持繼電器JQX1的常開觸點第二端與分析儀的380V電源輸入端連接;

　　三極管Q2的基極通過電阻R4與89C51單片機連接，三極管Q2的基極與發射極之間通過電阻R5連接，三極管Q2的集電極通過磁保持繼電器JQX2的控制線圈與電源單元連接，三極管Q2的集電極還與穩壓二極管D4的陽極連接，穩壓二極管D4的陰極與電源單元連接，磁保持繼電器JQX2的常開觸點第一端與電源單元連接，磁保持繼電器JQX2的常開觸點第二端與分析儀的220V電源輸入端連接;

　　三極管Q3的基極通過電阻R6與89C51單片機連接，三極管Q2的基極與發射極之間通過電阻R8連接，三極管Q3的集電極通過磁保持繼電器JQX3的控制線圈與電源單元連接，三極管Q3的集電極還與穩壓二極管D6的陽極連接，穩壓二極管D6的陰極與電源單元連接，磁保持繼電器JQX3的常開觸點第一端與電源單元連接，磁保持繼電器JQX3的常開觸點第二端與數據采集器輸入端連接。

　　說明書

　　污水在線監測設備自動重啟裝置

　　技術領域

　　本實用新型涉及一種污水在線監測設備配套設備，特別涉及一種污水在線監測設備自動重啟裝置。

　　背景技術

　　污水連續自動監測系統中的現場端監測儀器因數據采集器、自動分析儀器(簡稱分析儀)長期運行后出現的不明原因死機是造成目前污水自動監測數據缺失的重要原因之一，雖然排除此類故障極大部分只需將出現死機的數據采集儀或分析儀或數據傳輸裝置斷電重新啟動后即可解決，但由于現場端監測儀器分散在各污染源排放企業內，承擔這些設備運行維護的專業人員需要趕赴現場進行處理，不但費時費力、又造成數據的持續缺失。因此開發一種能極大地縮短此類故障的維護響應時間，節約維修成本，同時也大幅度降低自動監數據的缺失率的污水在線監測設備自動重啟裝置勢在必行。

　　中國專利申請?zhí)枺篊N201220649400.1，公開日：2013-06-05，公開了一種基于ARM平臺的污水監測設備，其特征在于包括：嵌入式處理器模塊，與所述嵌入式處理器模塊連接的調理電路、無線收發模塊一、存儲單元、LCD顯示模塊、電源和時鐘，所述調理電路連接傳感器模塊;上位機，與所述上位機連接的無線收發模塊二;所述嵌入式處理器模塊通過所述無線收發模塊一、無線收發模塊二與所述上位機實現通信。但此技術方案由于現場端監測儀器分散在各污染源排放企業內，承擔這些設備運行維護的專業人員需要趕赴現場進行處理，不但費時費力、又造成數據的持續缺失。

　　實用新型內容

　　本實用新型的目的在于解決上述現有技術由于現場端監測儀器分散在各污染源排放企業內，承擔這些設備運行維護的專業人員需要趕赴現場進行處理，不但費時費力、又造成數據的持續缺失的問題，提供了一種污水在線監測設備自動重啟裝置。

　　本實用新型解決其技術問題所采用的技術方案是：一種污水在線監測設備自動重啟裝置，由電源單元供電，與分析儀以及數據采集器電連接，包括數據采集器通斷器、分析儀通斷器、通訊及控制單元和供電電路通斷單元，所述分析儀的輸出端與所述數據采集器的輸入端連接，數據采集器的輸出端與通訊及控制單元通信連接，所述分析儀通斷器的輸出端與所述分析儀的控制端連接，分析儀通斷器的輸入端與供電電路通斷單元的輸出端連接，數據采集器通斷器的輸出端與數據采集器的控制端連接，數據采集器通斷器的輸入端與供電電路通斷單元的輸出端連接，供電電路通斷單元的輸入端與通訊及控制單元的輸入輸出口連接。首先，通過握手信號判斷數據采集器是否死，若握手信號中斷，則指令重啟儀的供電電路通斷單元對數據采集器進行斷電-供電重啟。其次，若配套軟件告知分析儀死機，則指令重啟儀的供電電路通斷單元對分析儀進行斷電-供電重啟。通訊及控制單元是握手信號的主動發出方，信號發出間隙時間可調(如1-10秒一次)。若連續幾次(如3次)向數據采集器發出握手信號無回應，則向供電電路通斷單元發出重啟數據采集器指令。重啟儀與數據采集器的串口連接，當數據采集器或分析儀出現前述死機狀況時，本裝置會自動檢測出死機的對象，然后對其實施供電電路斷開-接通，完成重啟工作，恢復正常運行。本裝置的應用，不但極大地縮短此類故障的維護響應時間，節約了維修成本，同時也大幅度降低了自動監數據的缺失率。

　　作為優選，所述電源單元的輸入端與市電連接，電源單元的第一輸出端通過第一變壓器與分析儀的380V電源輸入端連接，電源單元的第二輸出端直接與分析儀的220V電源輸入端連接，電源單元的第二輸出端還直接與數據采集器連接，電源單元的第三輸入端依次通過變壓器、整流器和穩壓芯片輸出控制電壓與污水在線監測設備自動重啟裝置連接。當本單元接到重啟儀通訊及控制單元發來的斷電重啟指令后，完成對數據采集器或分析儀斷電-通電重啟流程。斷電后的重新供電時間可調(如1-10分鐘)，考慮到分析儀可能采用380伏供電，本單元的分析儀通斷器設計成220V和380V可選供電，對應重啟儀總供電也應設計成220V和380V雙選。數據采集器供電功率參考值最高1KW，數據采集器供電功率參考值最高5KM。

　　作為優選，通訊及控制單元包括89C51單片機、指示燈電路、晶振電路和RS232通信電路，所述指示燈電路與89C51單片機的輸入輸出口電連接，與89C51單片機的串行通信口通過RS232通信電路與數據采集器連接，晶振電路與89C51單片機的晶振端連接。

　　作為優選，分析儀通斷器包括磁保持繼電器JQX1和磁保持繼電器JQX2，數據采集器通斷器包括磁保持繼電器JQX3，供電電路通斷單元包括電阻R1、電阻R2、電阻R4、電阻R5、電阻R6、電阻R8、穩壓二極管D1、穩壓二極管D4、穩壓二極管D8、三極管Q1、三極管Q2和三極管Q3，三極管Q1的基極通過電阻R1與89C51單片機連接，三極管Q1的基極與發射極之間通過電阻R2連接，三極管Q1的集電極通過磁保持繼電器JQX1的控制線圈與電源單元連接，三極管Q1的集電極還與穩壓二極管D1的陽極連接，穩壓二極管D1的陰極與電源單元連接，磁保持繼電器JQX1的常開觸點第一端與電源單元連接，磁保持繼電器JQX1的常開觸點第二端與分析儀的380V電源輸入端連接;

　　三極管Q2的基極通過電阻R4與89C51單片機連接，三極管Q2的基極與發射極之間通過電阻R5連接，三極管Q2的集電極通過磁保持繼電器JQX2的控制線圈與電源單元連接，三極管Q2的集電極還與穩壓二極管D4的陽極連接，穩壓二極管D4的陰極與電源單元連接，磁保持繼電器JQX2的常開觸點第一端與電源單元連接，磁保持繼電器JQX2的常開觸點第二端與分析儀的220V電源輸入端連接;

　　三極管Q3的基極通過電阻R6與89C51單片機連接，三極管Q2的基極與發射極之間通過電阻R8連接，三極管Q3的集電極通過磁保持繼電器JQX3的控制線圈與電源單元連接，三極管Q3的集電極還與穩壓二極管D6的陽極連接，穩壓二極管D6的陰極與電源單元連接，磁保持繼電器JQX3的常開觸點第一端與電源單元連接，磁保持繼電器JQX3的常開觸點第二端與數據采集器輸入端連接。

　　本實用新型的實質性效果是：本裝置會自動檢測出死機的對象，然后對其實施供電電路斷開-接通，完成重啟工作，恢復正常運行。本裝置的應用，不但極大地縮短此類故障的維護響應時間，節約了維修成本，同時也大幅度降低了自動監數據的缺失率。
