申請日2016.05.18

　　公開(公告)日2016.11.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了印染廢水處理回用系統，它包括沉降吸附池、廢水處理箱和清水回水池，染色機通過管道與沉降吸附池連接，沉降吸附池通過管道依次與廢水處理箱、清水回水池連接，廢水處理箱內通過隔板依次分成生物反應池、沉淀池和膜蒸餾生物反應池，沉降吸附池內設有隔離網，膜蒸餾生物反應池內設有蒸餾膜組件和曝氣頭，蒸餾膜組件位于曝氣頭上方，清水回水池通過管道與調溫蓄水池連接，調溫蓄水池通過水泵與染色機連接，清水回水池內設有集熱器，集熱器與外部的太陽能吸收裝置連接。漂染加工的廢水處理流程，將廢水中的熱能提取進而降低鍋爐能耗，并且通過沉降吸附池、生物反應池、沉淀池、膜蒸餾生物反應池處理后，將廢水循環利用，有效地節約了水及燃料的使用，滿足企業節能減排的需要。

　　權利要求書

　　1.印染廢水處理回用系統，其特征在于：它包括沉降吸附池、廢水處理箱和清水回水池，染色機通過管道與沉降吸附池連接，所述沉降吸附池通過管道依次與廢水處理箱、清水回水池連接，所述廢水處理箱內通過隔板依次分成生物反應池、沉淀池和膜蒸餾生物反應池，所述沉降吸附池內設有隔離網，所述膜蒸餾生物反應池內設有蒸餾膜組件和曝氣頭，所述蒸餾膜組件位于曝氣頭上方，所述清水回水池通過管道與調溫蓄水池連接，所述調溫蓄水池通過水泵與染色機連接，所述清水回水池內設有集熱器，所述集熱器與外部的太陽能吸收裝置連接。

　　2.根據權利要求1所述的印染廢水處理回用系統，其特征在于：所述沉淀池底部通過管道與污泥脫水機連接。

　　3.根據權利要求1所述的印染廢水處理回用系統，其特征在于：所述生物反應池、沉淀池和膜蒸餾生物反應池之間的隔板底部設置流通閥門。

　　說明書

　　印染廢水處理回用系統

　　技術領域

　　本實用新型涉及一種印染廢水處理回用系統。

　　背景技術

　　印染廢水量大，色度高，成分復雜，廢水中除了含有染料、漿料、助劑、油劑、酸堿，纖維雜質及無機鹽等，染料結構中硝基化合物及銅、鉻、鋅、砷等重金屬元素具有較大的生物毒性，屬于難處理的廢水。若直接排入廢水調節池中，會使處理系統中廢水溫度過高，既降低生化處理效率，又造成能源浪費。

　　因此，需要提供一種新的技術方案來解決上述問題。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種印染廢水處理回用系統。

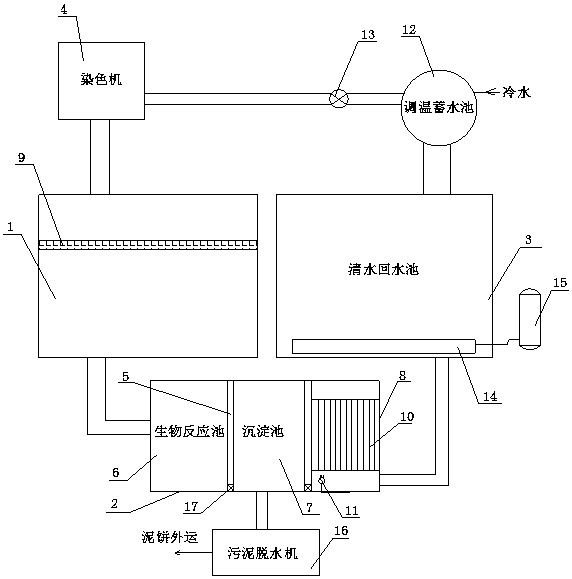

　　為解決上述技術問題，本實用新型的印染廢水處理回用系統，它包括沉降吸附池、廢水處理箱和清水回水池，染色機通過管道與沉降吸附池連接，所述沉降吸附池通過管道依次與廢水處理箱、清水回水池連接，所述廢水處理箱內通過隔板依次分成生物反應池、沉淀池和膜蒸餾生物反應池，所述沉降吸附池內設有隔離網，所述膜蒸餾生物反應池內設有蒸餾膜組件和曝氣頭，所述蒸餾膜組件位于曝氣頭上方，所述清水回水池通過管道與調溫蓄水池連接，所述調溫蓄水池通過水泵與染色機連接，所述清水回水池內設有集熱器，所述集熱器與外部的太陽能吸收裝置連接。

　　所述沉淀池底部通過管道與污泥脫水機連接。

　　所述生物反應池、沉淀池和膜蒸餾生物反應池之間的隔板底部設置流通閥門。

　　本實用新型的有益效果：本實用新型通過上述方案改造漂染加工的廢水處理流程，將廢水中的熱能提取進而降低鍋爐能耗，并且通過沉降吸附池、生物反應池、沉淀池、膜蒸餾生物反應池處理后，將廢水循環利用，有效地節約了水及燃料的使用，滿足企業節能減排的需要。
