申請日2016.05.18

　　公開(公告)日2016.10.19

　　IPC分類號B01F13/02; C02F1/50

　　摘要

　　本實用新型公開了一種氣動攪拌式市政污水處理裝置，過濾板固定安裝在污水處理筒內，主氣動管安裝在污水處理筒內的中央，氣動攪拌管安裝在主氣動管上，鼓風筒安裝在主氣動管的頂端，左立板固定安裝在污水處理筒頂部的左側，右立板固定安裝在污水處理筒頂部的右側，頂板固定安裝在左立板和右立板之間的頂部，網罩固定安裝在鼓風筒和頂板之間，鼓風電機固定安裝在網罩內的頂板上，左污水進筒安裝在污水處理筒上部的左側壁上，右污水進筒安裝在污水處理筒上部的右側壁上，左消毒劑筒固定安裝在頂板上的左側，右消毒劑筒固定安裝在頂板上的右側，左消毒劑筒和右消毒劑筒通過消毒劑添加管與污水處理筒連通。

　　權利要求書

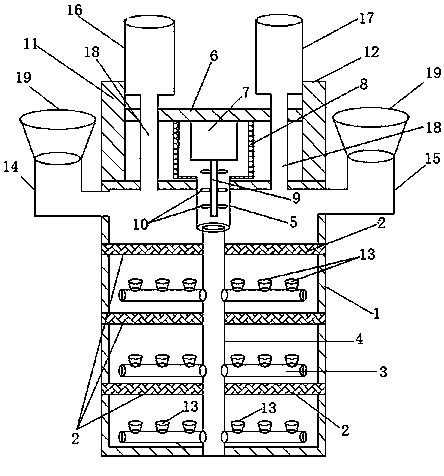

　　1.一種氣動攪拌式市政污水處理裝置，結構包括：污水處理筒、過濾板、氣動攪拌管、主氣動管、鼓風筒、頂板、鼓風電機、網罩、鼓風驅動軸、鼓風葉片、左立板、右立板、氣動嘴、左污水進筒、右污水進筒、左消毒劑筒、右消毒劑筒、消毒劑添加管、罩斗，所述的過濾板固定安裝在污水處理筒內，主氣動管安裝在污水處理筒內的中央，氣動攪拌管安裝在主氣動管上，所述的鼓風筒安裝在主氣動管的頂端，所述的左立板固定安裝在污水處理筒頂部的左側，右立板固定安裝在污水處理筒頂部的右側，所述的頂板固定安裝在左立板和右立板之間的頂部，所述的網罩固定安裝在鼓風筒和頂板之間，鼓風電機固定安裝在網罩內的頂板上，鼓風驅動軸安裝在鼓風電機內，所述的左污水進筒安裝在污水處理筒上部的左側壁上，右污水進筒安裝在污水處理筒上部的右側壁上，所述的左消毒劑筒固定安裝在頂板上的左側，右消毒劑筒固定安裝在頂板上的右側，左消毒劑筒和右消毒劑筒通過消毒劑添加管與污水處理筒連通。

　　2.根據權利要求1所述的一種氣動攪拌式市政污水處理裝置，其特征在于：所述的鼓風葉片安裝在鼓風驅動軸上，所述的罩斗安裝在左污水進筒和右污水進筒的頂部，所述的氣動嘴安裝在氣動攪拌管上。

　　說明書

　　一種氣動攪拌式市政污水處理裝置

　　技術領域

　　本實用新型涉及一種氣動攪拌式市政污水處理裝置，屬于市政污水處理技術領域。

　　背景技術

　　生活污水主要是城市生活中使用的各種洗滌劑和污水、垃圾、糞便等，多為無毒的無機鹽類，生活污水 中含氮、磷、硫多，致病細菌多。隨著人們生活水平的提高，生活污水排放越來越嚴重�，F(xiàn)有的生活污水處理裝置其結構復雜，制造成本高，污水處理效率低，且污水處理過程中異味散發。

　　實用新型內容

　　本實用新型提出了一種氣動攪拌式市政污水處理裝置，其結構簡單，設計科學合理，安裝方便，具有非常廣闊的應用前景。

　　本實用新型解采用以下技術方案來解決現有的技術問題。

　　一種氣動攪拌式市政污水處理裝置，結構包括：污水處理筒、過濾板、氣動攪拌管、主氣動管、鼓風筒、頂板、鼓風電機、網罩、鼓風驅動軸、鼓風葉片、左立板、右立板、氣動嘴、左污水進筒、右污水進筒、左消毒劑筒、右消毒劑筒、消毒劑添加管、罩斗，所述的過濾板固定安裝在污水處理筒內，主氣動管安裝在污水處理筒內的中央，氣動攪拌管安裝在主氣動管上，所述的鼓風筒安裝在主氣動管的頂端，所述的左立板固定安裝在污水處理筒頂部的左側，右立板固定安裝在污水處理筒頂部的右側，所述的頂板固定安裝在左立板和右立板之間的頂部，所述的網罩固定安裝在鼓風筒和頂板之間，鼓風電機固定安裝在網罩內的頂板上，鼓風驅動軸安裝在鼓風電機內，所述的左污水進筒安裝在污水處理筒上部的左側壁上，右污水進筒安裝在污水處理筒上部的右側壁上，所述的左消毒劑筒固定安裝在頂板上的左側，右消毒劑筒固定安裝在頂板上的右側，左消毒劑筒和右消毒劑筒通過消毒劑添加管與污水處理筒連通。

　　進一步，所述的鼓風葉片安裝在鼓風驅動軸上，所述的罩斗安裝在左污水進筒和右污水進筒的頂部，所述的氣動嘴安裝在氣動攪拌管上。

　　本實用新型的有益效果是：本實用新型提出的一種氣動攪拌式市政污水處理裝置，其結構簡單，設計科學合理，安裝方便，具有非常廣闊的應用前景。
