公布日：2023.11.28
申請日：2023.09.14
分類號：B01D29/64(2006.01)I;B01D29/03(2006.01)I;B01D29/82(2006.01)I;B30B9/06(2006.01)I;B09B3/00(2022.01)I;B09B3/32(2022.01)I;B09B3/30(2022.01)I;C02F103
/32(2006.01)N;B09B3/60(2022.01)N;C02F1/00(2023.01)N
摘要
本發明公開了一種低濃度餐廚垃圾廢水一體化設備，涉及水油分離技術領域，包括設置于設備組件左側的進水口，設備組件的內側有分離裝置，分離裝置的左側有除雜裝置，利用下壓盤的下壓運動及下壓盤表面的小濾孔，水油通過小濾孔進入到下壓盤上方，上方水油中的雜質被下壓盤的小濾孔阻擋住，上方水油的雜質得以清除，同時將雜質和反應后產生的化學污泥下壓到分離艙底部，再利用推板、透水板的移動，推動經過透水板過濾的水進入出水口，并且通過單向閥防止水回流至含有雜質的水中，從而使水達到排放要求進行下一階段，且下壓盤四周安裝有毛刷，通過下壓盤的移動從而清除內壁中的油脂淀粉等黏附物，從而保障設備的正常運行。
權利要求書

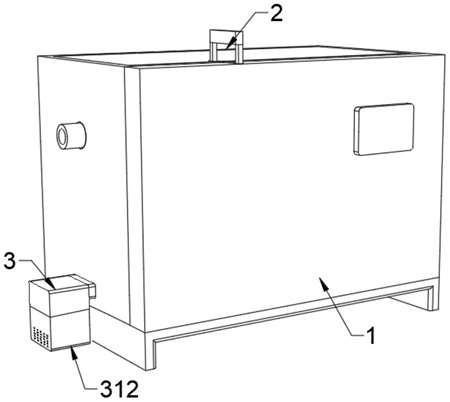

1.一種低濃度餐廚垃圾廢水一體化設備，包括設置于設備組件(1)左側的進水口(11)，所述進水口(11)的右側設置有分離艙(12)，所述分離艙(12)左側開設有槽孔，所述分離艙(12)的內部安裝有圍板(13)，所述圍板(13)的右側安裝有支撐板(14)，所述圍板(13)的左側固定安裝有過濾板(15)，其特征在于，所述設備組件(1)的內側設置有分離裝置(2)，所述分離裝置(2)的左側設置有除雜裝置(3)；所述分離裝置(2)包括固定安裝于分離艙(12)內壁上表面的伸縮桿(21)，所述伸縮桿(21)下方輸出端固定安裝有下壓盤(22)，所述下壓盤(22)的表面均勻開設有用于阻隔固體雜質的濾孔，所述下壓盤(22)的四邊外壁均設置有軟毛層，所述下壓盤(22)的上表面固定安裝連桿(23)，所述連桿(23)遠離下壓盤(22)一端固定連接有齒條一(24)，所述齒條一(24)的下方安裝有齒輪一(25)，所述齒輪一(25)內側固定安裝有圓盤(26)，所述圓盤(26)內側設置有圓柱突起，所述圓盤(26)內側固定安裝有方形框(27)，所述方形框(27)右側固定安裝有移動桿(28)，所述移動桿(28)遠離方形框(27)的一端固定安裝有推板(29)，所述推板(29)的兩端滑動連接有透水板(210)，所述透水板(210)的左側安裝有固定端(211)，所述圍板(13)的右側設置有單向閥(212)，所述單向閥(212)的右側設置有出水管(213)。
2.根據權利要求1所述的一種低濃度餐廚垃圾廢水一體化設備，其特征在于，所述齒條一(24)向下移動后與齒輪一(25)嚙合，且齒條一(24)向下移動到最大行徑時齒輪一(25)旋轉半圈。
3.根據權利要求1所述的一種低濃度餐廚垃圾廢水一體化設備，其特征在于，所述方形框(27)中部開設有長方形凹槽，所述圓盤(26)內側圓柱突起滑動于方形框(27)中的長方形凹槽中。
4.根據權利要求1所述的一種低濃度餐廚垃圾廢水一體化設備，其特征在于，所述透水板(210)設置有兩個，所述透水板(210)側面與推板(29)右側面為同一平面時，水可從透水板(210)濾孔通過，進入推板(29)右側區域，所述透水板(210)側面與推板(29)左側面為同一平面時，所述透水板(210)與推板(29)形成閉合，水不可從透水板(210)凹槽通過。
5.根據權利要求1所述的一種低濃度餐廚垃圾廢水一體化設備，其特征在于，所述出水管(213)左側柱體貫穿圍板(13)，所述單向閥(212)固定于出水管(213)中部。
6.根據權利要求1所述的一種低濃度餐廚垃圾廢水一體化設備，其特征在于，所述除雜裝置(3)包括設置于分離艙(12)左側槽孔的壓板(31)，所述壓板(31)的左側固定連接有彈簧(32)，所述彈簧(32)的下方設置有齒條二(33)，所述齒條二(33)下側嚙合有齒輪二(34)，所述齒輪二(34)中心轉動連接有固定軸(35)，所述齒輪二(34)的右側嚙合有齒條三(36)，所述齒條三(36)的右側安裝有擋板(37)，所述齒條三(36)的下表面固定安裝有夾持件(38)，夾持件(38)下底面開設有弧形槽，所述夾持件(38)的弧形槽內轉動連接有圓柱槽(39)，所述圓柱槽(39)的側面固定連接有長板(310)，所述長板(310)上方固定安裝有支撐柱(311)，所述支撐柱(311)外側固定連接有雜質艙(312)，所述雜質艙(312)底部側面開設有漏孔。
7.根據權利要求6所述的一種低濃度餐廚垃圾廢水一體化設備，其特征在于，所述擋板(37)上開設有長方形槽，所述齒條三(36)滑動于擋板(37)的長方形槽中，所述擋板(37)固定于支撐柱(311)底面。
8.根據權利要求6所述的一種低濃度餐廚垃圾廢水一體化設備，其特征在于，所述圓柱槽(39)設置有兩個，兩個所述圓柱槽(39)以齒條三(36)為對稱軸對稱分布。
發明內容
為解決上述技術問題，本發明提供了一種低濃度餐廚垃圾廢水一體化設備，以解決上述背景技術中提出的相應技術問題。
為達到以上目的，本發明采用的技術方案為：一種低濃度餐廚垃圾廢水一體化設備，包括設置于設備組件左側的進水口，進水口的右側設置有分離艙，分離艙左側開設有槽孔，分離艙的內部安裝有圍板，圍板的右側安裝有支撐板，圍板的左側固定安裝有過濾板，設備組件的內側設置有分離裝置，分離裝置的左側設置有除雜裝置；
分離裝置包括固定安裝于分離艙內壁上表面的伸縮桿，伸縮桿下方輸出端固定安裝有下壓盤，下壓盤的表面均勻開設有用于阻隔固體雜質的濾孔，下壓盤的四邊外壁均設置有軟毛層，下壓盤的上表面固定安裝連桿，連桿遠離下壓盤一端固定連接有齒條一，齒條一的下方安裝有齒輪一，齒輪一內側固定安裝有圓盤，圓盤內側設置有圓柱突起，圓盤內側固定安裝有方形框，方形框右側固定安裝有移動桿28，移動桿遠離方形框的一端固定安裝有推板，推板的兩端滑動連接有透水板，透水板的左側安裝有固定端，圍板的右側設置有單向閥，單向閥的右側設置有出水管。作為本發明中優選地，齒條一向下移動后與齒輪一嚙合，且齒條一向下移動到最大行徑時齒輪一旋轉半圈。
作為本發明中優選地，方形框中部開設有長方形凹槽，圓盤內側圓柱突起滑動于方形框中的長方形凹槽中。
作為本發明中優選地，透水板設置有兩個，透水板側面與推板右側面為同一平面時，水可從透水板濾孔通過，進入推板右側區域，透水板側面與推板左側面為同一平面時，透水板與推板形成閉合，水不可從透水板凹槽通過。
作為本發明中優選地，出水管左側柱體貫穿圍板，單向閥固定于出水管中部。
作為本發明中優選地，除雜裝置包括設置于分離艙左側槽孔的壓板，壓板的左側固定連接有彈簧，彈簧的下方設置有齒條二，齒條二下側嚙合有齒輪二，齒輪二中心轉動連接有固定軸，齒輪二的右側嚙合有齒條三，齒條三的右側安裝有擋板，齒條三的下表面固定安裝有夾持件，夾持件下底面開設有弧形槽，夾持件的弧形槽內轉動連接有圓柱槽，圓柱槽的側面固定連接有長板，長板上方固定安裝有支撐柱，支撐柱外側固定連接有雜質艙，雜質艙底部側面開設有漏孔。
作為本發明中優選地，擋板上開設有長方形槽，齒條三滑動于擋板的長方形槽中，擋板固定于支撐柱底面。
作為本發明中優選地，圓柱槽設置有兩個，兩個圓柱槽以齒條三中部為對稱軸對稱分布。
與現有技術相比，本發明技術方案所實現的有益效果是：
(1)利用推板、透水板的移動，使不含固態雜質的水進入出水口，從而使處理后的餐廚垃圾廢水達到排放要求，且下壓盤四周安裝有毛刷，通過下壓盤的移動從而清除設備內壁中的附著的油脂淀粉等黏附物，防止黏附物逐漸堆積，堵塞餐廚垃圾運輸通道，從而防止餐廚垃圾在設備中堆積，無法進行下一步的操作，進而保障設備可以正常操作，達到餐廚垃圾處理過程中不發生堵塞的目的；
(2)利用下壓盤的下壓運動，將雜質和反應后產生的化學污泥下壓到底部，從而清除水油分離后的廢水中的固態雜質，使得處理后的廢水內不含有其他影響廢水排放的雜質，從而使廢水達到排放要求；
(3)利用推板的移動，使固態雜質掉落于雜質艙的艙體中，同時利用長板的下壓運動，通過擠壓將固態雜質中殘留的水?dāng)D出，減少固態雜質中的水分，防止過量的水分對微生物的發酵產生負面影響，影響酶活性、代謝速率、環境pH值和溫度等因素，從而影響發酵產物的質量和產量。
（發明人：孫兆平;孫杰;華勤鳳）
