公布日：2024.06.14
申請日：2024.05.17
分類號：B01D35/12(2006.01)I;B01D29/74(2006.01)I;B01D29/96(2006.01)I;B01D29/11(2006.01)I
摘要
本發明涉及污水處理技術領域，本發明公開了一種過濾連續穩定的污水處理設備，包括處理桶，還包括：固定盤，固定盤水平固定安裝于處理桶內部，固定盤上開設有四個呈環形均勻分布的圓槽，固定盤開設有多個均勻分布的透水孔；進料組件，進料組件設置于處理桶頂部；過濾組件，過濾組件設置于處理桶內部，進料組件和過濾組件連通；清理組件，清理組件有四個，四個清理組件呈環形均勻分布于處理桶內部。本發明能夠使在過濾的濾筒內的遮擋筒移動（濾筒孔洞變�。⿲�(shí)現對污水的過濾，當其中一個濾筒堵塞后，使轉盤轉動變換空心盤和不同Z型管的連通，以實現更換另外的濾筒進行過濾，保證了對污水處理的連續穩定性。
權利要求書

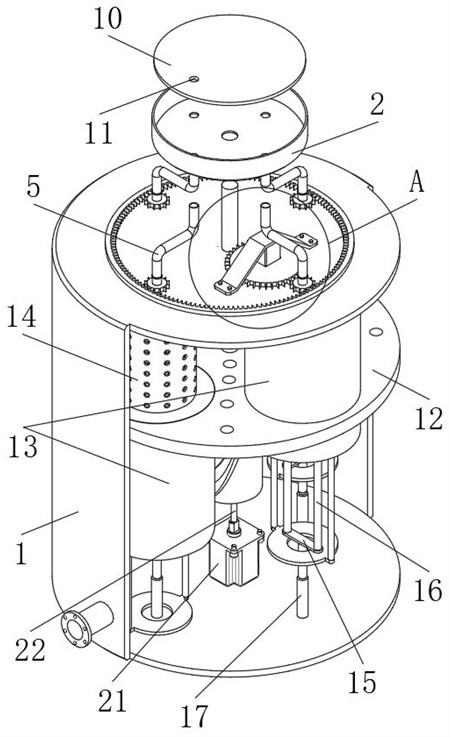

1.一種過濾連續穩定的污水處理設備，包括處理桶（1），其特征在于，還包括：固定盤（12），所述固定盤（12）水平固定安裝于處理桶（1）內部，所述固定盤（12）上開設有四個呈環形均勻分布的圓槽（27），所述固定盤（12）開設有多個均勻分布的透水孔（34）；進料組件，所述進料組件設置于處理桶（1）頂部，所述進料組件用于將待處理的污水泵送至處理桶（1）內部；過濾組件，所述過濾組件設置于處理桶（1）內部，所述進料組件和過濾組件連通，所述過濾組件有四個，四個所述過濾組件呈環形均勻分布于處理桶（1）內部，所述過濾組件用于對污水進行過濾；清理組件，所述清理組件有四個，四個所述清理組件呈環形均勻分布于處理桶（1）內部，所述過濾組件和清理組件對應設置，所述清理組件用于對過濾組件進行清理；豎直位移組件，所述豎直位移組件設置于固定盤（12）底部，所述豎直位移組件還與四個清理組件連接，所述豎直位移組件用于使清理組件在豎直方向上移動；限位驅動組件，所述限位驅動組件設置于處理桶（1）頂部，所述限位驅動組件用于帶動進料組件交替、過濾組件轉動和豎直位移組件轉動。
2.根據權利要求1所述的一種過濾連續穩定的污水處理設備，其特征在于，所述進料組件包括：空心盤（2），所述空心盤（2）水平設置于處理桶（1）上方，所述空心盤（2）外部對立的側面均固定安裝有安裝架（9），兩個所述安裝架（9）末端均固定安裝于處理桶（1）頂部，所述空心盤（2）內底部轉動安裝有轉盤（10），所述轉盤（10）頂部開設有貫穿的通孔（11），所述空心盤（2）底部連通安裝有四個呈環形均勻分布的Z型管（5）。
3.根據權利要求2所述的一種過濾連續穩定的污水處理設備，其特征在于，所述過濾組件包括：濾筒（14），所述濾筒（14）轉動安裝于處理桶（1）內頂部，所述濾筒（14）內部滑動設置有遮擋筒（24），所述遮擋筒（24）的高度小于濾筒（14），所述遮擋筒（24）的孔洞能與濾筒（14）孔洞完全重合，并且遮擋筒（24）孔洞面積等于濾筒（14）的孔洞面積，所述濾筒（14）頂部中心處固定安裝有空心管（19），所述空心管（19）表面通過花鍵滑動穿過遮擋筒（24）頂部，所述空心管（19）頂端穿過處理桶（1）頂部，所述空心管（19）頂端轉動連通于對應Z型管（5）末端。
4.根據權利要求3所述的一種過濾連續穩定的污水處理設備，其特征在于，所述清理組件包括：收集桶（13），所述收集桶（13）表面通過花鍵滑動設置于圓槽（27）內部，所述收集桶（13）頂部開設有貫穿的圓形槽，所述收集桶（13）通過圓形槽滑動套接于濾筒（14）表面，所述收集桶（13）底部為敞開式，所述收集桶（13）底部轉動安裝有底盤（28）。
5.根據權利要求4所述的一種過濾連續穩定的污水處理設備，其特征在于，所述收集桶（13）下方水平設置有連接板（15），所述連接板（15）頂部豎直固定有兩個對稱設置的第一連接桿（16），兩個所述第一連接桿（16）頂端固定安裝于遮擋筒（24）內頂部，所述第一連接桿（16）表面穿過底盤（28）和濾筒（14）底部，所述連接板（15）底部中心處豎直轉動安裝有彈簧桿（17），所述彈簧桿（17）固定端固定安裝于處理桶（1）內底部。
6.根據權利要求5所述的一種過濾連續穩定的污水處理設備，其特征在于，所述連接板（15）下方水平設置有圓環（25），所述圓環（25）套接于彈簧桿（17）表面，所述圓環（25）頂部豎直固定安裝有兩個對稱設置的第二連接桿（26），兩個所述第二連接桿（26）頂端固定安裝于底盤（28）底部。
7.根據權利要求6所述的一種過濾連續穩定的污水處理設備，其特征在于，所述豎直位移組件包括：轉柱（29），所述轉柱（29）豎直轉動安裝于固定盤（12）底部中心處，所述轉柱（29）表面開設有折槽（30），所述折槽（30）由升降段（31）和平衡段（32）組成，四個所述收集桶（13）靠近轉柱（29）的側面均水平轉動安裝有滑柱（33），四個所述滑柱（33）均滑動安裝于折槽（30）內部，所述處理桶（1）內底部豎直安裝有間歇電機（21），所述間歇電機（21）的輸出軸固定安裝有軸桿（22），所述軸桿（22）端部固定安裝于轉柱（29）底部中心處。
8.根據權利要求7所述的一種過濾連續穩定的污水處理設備，其特征在于，所述限位驅動組件包括：轉桿（20），所述轉桿（20）豎直轉動安裝于固定盤（12）頂部，所述轉桿（20）和轉柱（29）頂端固定連接有連接軸，所述轉桿（20）頂端固定安裝于轉盤（10）底部中心處，所述轉桿（20）表面轉動安裝于空心盤（2）底部和處理桶（1）頂部。
9.根據權利要求8所述的一種過濾連續穩定的污水處理設備，其特征在于，所述處理桶（1）頂部轉動安裝有齒環（6），每個所述空心管（19）表面均固定套接有第一齒輪（18），每個所述第一齒輪（18）均與齒環（6）嚙合，所述處理桶（1）頂部還轉動安裝有大齒輪（7），所述大齒輪（7）與第一齒輪（18）嚙合，所述處理桶（1）頂部固定有驅動電機（8），所述驅動電機（8）的輸出軸安裝于大齒輪（7）頂部中心處。
10.根據權利要求9所述的一種過濾連續穩定的污水處理設備，其特征在于，所述處理桶（1）側面安裝有可密封的第一側門，所述收集桶（13）開設有可密封的第二側門，所述空心盤（2）頂部豎直連通安裝有入水管（4），所述處理桶（1）側面水平連通安裝有出水管（3）。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種過濾連續穩定的污水處理設備。
為了實現上述目的，本發明采用了如下技術方案：一種過濾連續穩定的污水處理設備，包括處理桶，還包括：固定盤，固定盤水平固定安裝于處理桶內部，固定盤上開設有四個呈環形均勻分布的圓槽，固定盤開設有多個均勻分布的透水孔；進料組件，進料組件設置于處理桶頂部，進料組件用于將待處理的污水泵送至處理桶內部；過濾組件，過濾組件設置于處理桶內部，進料組件和過濾組件連通，過濾組件有四個，四個過濾組件呈環形均勻分布于處理桶內部，過濾組件用于對污水進行過濾；清理組件，清理組件有四個，四個清理組件呈環形均勻分布于處理桶內部，過濾組件和清理組件對應設置，清理組件用于對過濾組件進行清理；豎直位移組件，豎直位移組件設置于固定盤底部，豎直位移組件還與四個清理組件連接，豎直位移組件用于使清理組件在豎直方向上移動；限位驅動組件，限位驅動組件設置于處理桶頂部，限位驅動組件用于帶動進料組件交替、過濾組件轉動和豎直位移組件轉動。
作為本發明的進一步技術方案，進料組件包括：空心盤，空心盤水平設置于處理桶上方，空心盤外部對立的側面均固定安裝有安裝架，兩個安裝架末端均固定安裝于處理桶頂部，空心盤內底部轉動安裝有轉盤，轉盤頂部開設有貫穿的通孔，空心盤底部連通安裝有四個呈環形均勻分布的Z型管。
作為本發明的進一步技術方案，過濾組件包括：濾筒，濾筒轉動安裝于處理桶內頂部，濾筒內部滑動設置有遮擋筒，遮擋筒的高度小于濾筒，遮擋筒的孔洞能與濾筒孔洞完全重合，并且遮擋筒孔洞面積等于濾筒的孔洞面積，濾筒頂部中心處固定安裝有空心管，空心管表面通過花鍵滑動穿過遮擋筒頂部，空心管頂端穿過處理桶頂部，空心管頂端轉動連通于對應Z型管末端。
作為本發明的進一步技術方案，清理組件包括：收集桶，收集桶表面通過花鍵滑動設置于圓槽內部，收集桶頂部開設有貫穿的圓形槽，收集桶通過圓形槽滑動套接于濾筒表面，收集桶底部為敞開式，收集桶底部轉動安裝有底盤。
作為本發明的進一步技術方案，收集桶下方水平設置有連接板，連接板頂部豎直固定有兩個對稱設置的第一連接桿，兩個第一連接桿頂端固定安裝于遮擋筒內頂部，第一連接桿表面穿過底盤和濾筒底部，連接板底部中心處豎直轉動安裝有彈簧桿，彈簧桿固定端固定安裝于處理桶內底部。
作為本發明的進一步技術方案，連接板下方水平設置有圓環，圓環套接于彈簧桿表面，圓環頂部豎直固定安裝有兩個對稱設置的第二連接桿，兩個第二連接桿頂端固定安裝于底盤底部。
作為本發明的進一步技術方案，豎直位移組件包括：轉柱，轉柱豎直轉動安裝于固定盤底部中心處，轉柱表面開設有折槽，折槽由升降段和平衡段組成，四個收集桶靠近轉柱的側面均水平轉動安裝有滑柱，四個滑柱均滑動安裝于折槽內部，處理桶內底部豎直安裝有間歇電機，間歇電機的輸出軸固定安裝有軸桿，軸桿端部固定安裝于轉柱底部中心處。
作為本發明的進一步技術方案，限位驅動組件包括：轉桿，轉桿豎直轉動安裝于固定盤頂部，轉桿和轉柱頂端固定連接有連接軸，轉桿頂端固定安裝于轉盤底部中心處，轉桿表面轉動安裝于空心盤底部和處理桶頂部。
作為本發明的進一步技術方案，處理桶頂部轉動安裝有齒環，每個空心管表面均固定套接有第一齒輪，每個第一齒輪均與齒環嚙合，處理桶頂部還轉動安裝有大齒輪，大齒輪與第一齒輪嚙合，處理桶頂部固定有驅動電機，驅動電機的輸出軸安裝于大齒輪頂部中心處。
作為本發明的進一步技術方案，處理桶側面安裝有可密封的第一側門，收集桶開設有可密封的第二側門，空心盤頂部豎直連通安裝有入水管，處理桶側面水平連通安裝有出水管。
本發明的有益效果為：其一，本發明通過豎直位移組件和過濾組件的設置，能夠使在過濾的濾筒內的遮擋筒移動（濾筒孔洞變�。⿲�(shí)現對污水的過濾，當其中一個濾筒堵塞后，使轉盤轉動變換空心盤和不同Z型管的連通，以實現更換另外的濾筒進行過濾，保證了對污水處理的連續穩定性；其二，本發明通過豎直位移組件、限位驅動組件和清理組件的設置，能夠使被堵塞濾筒內的遮擋筒移動（濾筒孔洞變大），且同步使收集桶往上移動對濾筒包裹，接著濾筒和遮擋筒會轉動，以實現把該濾筒內部的雜質通過變大的空桶甩出，雜質會進入收集桶內部被收集，從而可對四個濾筒清理后依次交替使用，進而提高了該設備的使用效果。
（發明人：汪吉祥;錢曉雍;李政文;劉輝;張賽偉;張亦藜;康麗娟）
