公布日：2024.06.14
申請日：2024.04.28
分類號：B01D29/03(2006.01)I;B01D29/58(2006.01)I;B01D29/72(2006.01)I;B01D29/94(2006.01)I
摘要
本發明屬于建筑工程技術領域，且公開了一種建筑施工污水環保處理設備，包括殼體，所述殼體的頂部固定安裝有污水進水口，所述殼體的底部固定安裝有出水口，所述殼體的下端固定安裝有固定支架，所述殼體的底部設置有活動組件，所述殼體的內腔活動連接過濾組件。本發明通過設置固定塊與第一安裝桿等結構的配合，進而實現了防止過濾網板進行堵塞的情況，第一安裝桿在轉動時對固定塊進行抵觸，使得固定塊帶動第一過濾網和第二過濾網進行向上移動，使得第一過濾網和第二過濾網進行震動，當固定塊對中間的第一安裝桿進行抵觸時進而使得第一過濾網和第二過濾網表面的水泥塊和其他雜質進行震動，避免水泥塊和其他雜質將網孔進行堵塞。
權利要求書

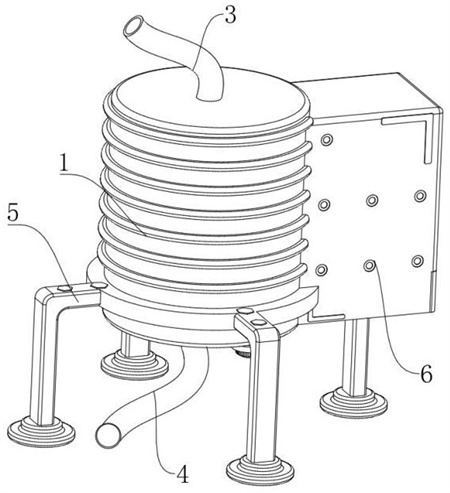

1.一種建筑施工污水環保處理設備，包括殼體（1），其特征在于：所述殼體（1）的頂部固定安裝有污水進水口（3），所述殼體（1）的底部固定安裝有出水口（4），所述殼體（1）的下端固定安裝有固定支架（5），所述殼體（1）的底部設置有活動組件（6），所述殼體（1）的內腔活動連接過濾組件（7），所述過濾組件（7）的下端設置有移動單元（8）；其中，所述活動組件（6）包括驅動電機（601），所述驅動電機（601）的輸出端固定安裝有主動齒輪（602），所述主動齒輪（602）的一側嚙合連接有從動齒輪（603），所述殼體（1）的一側固定安裝有固定箱體（604），所述固定箱體（604）的下端活動連接有活動箱體（605）；所述過濾組件（7）包括安裝軸（701），所述安裝軸（701）的外壁依次安裝有第一過濾網（702）和第二過濾網（703），所述第一過濾網（702）的底部固定安裝有固定塊（704）和固定件（706）。
2.根據權利要求1所述的建筑施工污水環保處理設備，其特征在于：所述安裝軸（701）的外壁固定安裝有三個第一安裝桿（707）和一個第二安裝桿（708），所述殼體（1）通過第一彈簧伸縮桿（705）與第一過濾網（702）彈性安裝。
3.根據權利要求1所述的建筑施工污水環保處理設備，其特征在于：所述移動單元（8）包括移動板（801），所述移動板（801）通過第二彈簧伸縮桿（802）與殼體（1）彈性連接，所述殼體（1）靠近活動箱體（605）的一側固定安裝有出渣口（2），所述移動板（801）呈現為“T”形。
4.根據權利要求1所述的建筑施工污水環保處理設備，其特征在于：所述第一過濾網（702）表面設置的孔洞比第二過濾網（703）表面設置的孔洞直徑大，所述固定箱體（604）的底部設置有滑槽，且滑槽內壁光滑，所述活動箱體（605）的底部設置有滑條。
5.根據權利要求1所述的建筑施工污水環保處理設備，其特征在于：所述從動齒輪（603）設計為半齒輪，所述從動齒輪（603）與安裝軸（701）固定安裝，所述安裝軸（701）的上端和中部設置有凹槽。
6.根據權利要求2所述的建筑施工污水環保處理設備，其特征在于：三個所述第一安裝桿（707）呈現為“L”形，且中間第一安裝桿（707）的豎版長度值高于兩側豎版長度值。
7.根據權利要求2所述的建筑施工污水環保處理設備，其特征在于：所述固定件（706）的底部設置有輪子，所述第二安裝桿（708）的頂部設置有弧形板，且弧形板的表面設置有弧形槽。
8.根據權利要求2所述的建筑施工污水環保處理設備，其特征在于：所述第一安裝桿（707）的頂部呈現為弧形，所述固定塊（704）的底部呈現為弧形，且固定塊（704）和第一安裝桿（707）活動連接。
9.根據權利要求3所述的建筑施工污水環保處理設備，其特征在于：所述出渣口（2）靠近殼體（1）的一側設置有槽孔，所述出渣口（2）設置為斜面，且出渣口（2）的表面光滑。
10.根據權利要求1所述的建筑施工污水環保處理設備，其特征在于：所述第一過濾網（702）和第二過濾網（703）的材質由不銹鋼制成，所述安裝軸（701）的頂部設置有圓錐形，所述第一過濾網（702）與第二過濾網（703）的形狀大小相同。
發明內容
為解決上述背景技術中提出人工對其進行清理，在清理時需要花費大量的時間和精力，影響污水處理的過濾速度，從而導致污水處理時間延長的問題，本發明提供了一種建筑施工污水環保處理設備。
為實現上述目的，本發明提供如下技術方案：一種建筑施工污水環保處理設備，包括殼體，所述殼體的頂部固定安裝有污水進水口，所述殼體的底部固定安裝有出水口，所述殼體的下端固定安裝有固定支架，所述殼體的底部設置有活動組件，所述殼體的內腔活動連接過濾組件，所述過濾組件的下端設置有移動單元；其中，所述活動組件包括驅動電機，所述驅動電機的輸出端固定安裝有主動齒輪，所述主動齒輪的一側嚙合連接有從動齒輪，所述殼體的一側固定安裝有固定箱體，所述固定箱體的下端活動連接有活動箱體；所述過濾組件包括安裝軸，所述安裝軸的外壁依次安裝有第一過濾網和第二過濾網，所述第一過濾網的底部固定安裝有固定塊和固定件。
優選地，所述安裝軸的外壁固定安裝有三個第一安裝桿和一個第二安裝桿，所述殼體通過第一彈簧伸縮桿與第一過濾網彈性安裝。
優選地，所述移動單元包括移動板，所述移動板通過第二彈簧伸縮桿與殼體彈性連接，所述殼體靠近活動箱體的一側固定安裝有出渣口，所述移動板呈現為“T”形。
優選地，所述第一過濾網表面設置的孔洞比第二過濾網表面設置的孔洞直徑大，所述固定箱體的底部設置有滑槽，且滑槽內壁光滑，所述活動箱體的底部設置有滑條。
優選地，所述從動齒輪設計為半齒輪，所述從動齒輪與安裝軸固定安裝，所述安裝軸的上端和中部設置有凹槽。
優選地，三個所述第一安裝桿呈現為“L”形，且中間第一安裝桿的豎版長度值高于兩側豎版長度值。
優選地，所述固定件的底部設置有輪子，所述第二安裝桿的頂部設置有弧形板，且弧形板的表面設置有弧形槽。
優選地，所述第一安裝桿的頂部呈現為弧形，所述固定塊的底部呈現為弧形，且固定塊和第一安裝桿活動連接。
優選地，所述出渣口靠近殼體的一側設置有槽孔，所述出渣口設置為斜面，且出渣口的表面光滑。
優選地，所述第一過濾網和第二過濾網的材質由不銹鋼制成，所述安裝軸的頂部設置有圓錐形，所述第一過濾網與第二過濾網的形狀大小相同。
與現有技術相比，本發明的有益效果如下：本發明通過設置固定塊與第一安裝桿等結構的配合，進而實現了防止過濾網板進行堵塞的情況，第一安裝桿在轉動時對固定塊進行抵觸，使得固定塊帶動第一過濾網和第二過濾網進行向上移動，當固定塊與第一安裝桿不進行抵觸時，第一安裝桿不斷的對固定塊進行抵觸，使得第一過濾網和第二過濾網進行震動，當固定塊對中間的第一安裝桿進行抵觸時進而使得第一過濾網和第二過濾網表面的水泥塊和其他雜質進行震動，避免水泥塊和其他雜質將網孔進行堵塞。
本發明通過第一安裝桿設置等結構的配合，進而實現了過濾網板吧不同強度的震動，第一安裝桿不斷的對固定塊進行抵觸，使得第一過濾網和第二過濾網進行震動，當固定塊對兩側的第一安裝桿和中間第一安裝桿進行抵觸時，使得第一過濾網和第二過濾網產生不同強度的震動，進而使得第一過濾網和第二過濾網表面的水泥塊和其他雜質進行震動，避免水泥塊和其他雜質將網孔進行堵塞。
本發明通過設置移動板與第二彈簧伸縮桿等結構的配合，進而實現了避免未過濾的污水流出的情況，第一過濾網與第二過濾網傾斜時對移動板進行擠壓，移動板對第二彈簧伸縮桿進行擠壓，使得第一過濾網和第二過濾網表面過濾的水泥塊和其他雜質從殼體一側的槽孔中滑至出渣口的表面，當?shù)谝贿^濾網和第二過濾網不進行傾斜時第二彈簧伸縮桿帶動移動板進行復位，進而避免未過濾的污水流出的情況。
（發明人：王嵐;劉杰）
