公布日：2024.06.14
申請日：2024.04.07
分類號：C02F1/463(2023.01)I
摘要
本申請公開了一種高壓脈沖電絮凝污水處理設備，涉及水處理設備技術領域，包括高壓脈沖電源、電絮凝反應倉、電絮凝導流體、從多口向污水導流通道中注入污水的污水輸入組件和錐體塑形組件；電絮凝導流體為頂部開口的空心圓錐形，數量為兩個，套設在一起，之間的間隙形成污水導流通道，其一作為電絮凝陽極板使用，底部固定有排雜閥；另一包括支撐環體、作為電絮凝陰極板使用的導流板體和底部錐體；底部錐體材質為軟質橡膠，側壁上設有錐體排出口；錐體塑形組件帶動底部錐體形變進而揚起積累的絮狀物，上設有吸污口和加藥口；實現了高壓脈沖電絮凝污水處理設備的電極板利用率高、絮狀物排出效果好、絮凝效果好且整體污水處理效率高的技術效果。
權利要求書

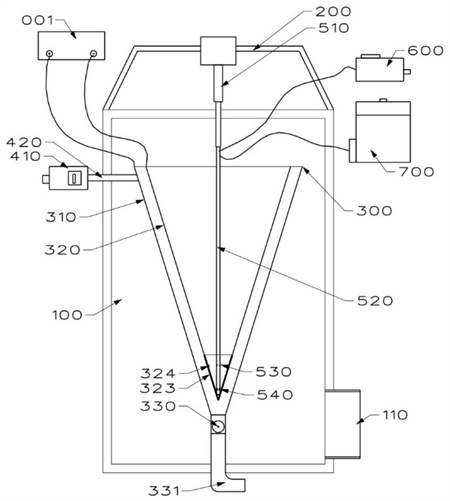

1.一種高壓脈沖電絮凝污水處理設備，包括高壓脈沖電源(001)、電絮凝反應倉(100)、電絮凝導流體(300)、污水輸入組件和加藥系統(700)，其特征在于：還包括承載支撐架(200)、錐體塑形組件和污泥泵(600)；污水輸入組件從多口向污水導流通道中注入待處理污水；所述電絮凝導流體(300)為頂部開口的空心圓錐形，數量為兩個，分別為第一錐體(310)和第二錐體(320)；第一錐體(310)作為電絮凝陽極板使用，底部固定有排雜閥(330)；第二錐體(320)套設在第一錐體(310)的內部，二者之間的間隙形成污水導流通道，包括支撐環體(321)、作為電絮凝陰極板使用的導流板體(322)和底部錐體(323)，三者依次組合固定在一起；底部錐體(323)材質為軟質橡膠，側壁上設有一個或多個錐體排出口(324)；所述錐體塑形組件整體為縱向設置的伸縮桿狀，固定在承載支撐架(200)上，通過拉拽與下壓的方式帶動底部錐體(323)形變進而揚起積累的絮狀物；錐體塑形組件上靠近底部錐體(323)內底位置設有與污泥泵(600)連通的吸污口(540)，靠近錐體排出口(324)位置設有與加藥系統(700)連通的加藥口(530)。
2.如權利要求1所述的高壓脈沖電絮凝污水處理設備，其特征在于：所述錐體塑形組件包括伸縮桿體(510)和連接桿(520)；所述伸縮桿體(510)為電動、氣動或液壓伸縮桿，縱向設置，與第二錐體(320)同軸且固定在承載支撐架(200)上，用于帶動連接桿(520)上下移動；所述連接桿(520)為空心硬質桿體，縱向設置，頂部固定在伸縮桿體(510)的底部，底部固定在底部錐體(323)的內底上；所述連接桿(520)內置有與加藥系統(700)連通的加藥通道(550)，還內置有與污泥泵(600)連通的吸污通道(560)；所述連接桿(520)的側壁上靠近底部的位置設有一個或多個吸污口(540)，吸污口(540)與吸污通道(560)連通；所述連接桿(520)的側壁上還設有一個或多個加藥口(530)。
3.如權利要求1所述的高壓脈沖電絮凝污水處理設備，其特征在于：所述支撐環體(321)為硬質管形圓環體，縱向設置，頂部可拆卸固定在電絮凝反應倉(100)的內側壁上；所述導流板體(322)為上大下小的喇叭形管體，頂部邊緣固定在支撐環體(321)的底部邊緣上，與高壓脈沖電源(001)電連接。
4.如權利要求1所述的高壓脈沖電絮凝污水處理設備，其特征在于：所述污水輸入組件包括分配閥(410)、輸入管(420)和進入口(430)；所述分配閥(410)為電動切換閥，進入口(430)位于第一錐體(310)的側壁上；分配閥(410)通過輸入管(420)與進入口(430)連通，使用時將污水有選擇的通過其中一個或通過多個進入口(430)注入污水導流通道。
5.如權利要求1所述的高壓脈沖電絮凝污水處理設備，其特征在于：在利用污泥泵(600)將沉積的部分絮狀物抽走后，過濾后利用管道注入第二錐體(320)的內部空間。
6.如權利要求1至5任一所述的高壓脈沖電絮凝污水處理設備，其特征在于：所述第一錐體(310)和導流板體(322)均為硬板板體，上設有多個通槽，多個與高壓脈沖電源(001)電連接的電極板可拆卸固定安裝在這些通槽中并將這些通槽封閉；在整個裝置使用一段時間后，可在將第一錐體(310)和第二錐體(320)拆下后將二者上的電極板改換位置。
7.如權利要求2所述的高壓脈沖電絮凝污水處理設備，其特征在于：所述第二錐體(320)內部空間還放置有多個渦流球(800)，渦流球(800)為上設多個通孔的硬質空心球體，水體流經渦流球(800)會產生渦流；在底部錐體(323)形變時，會帶動渦流球(800)上下移動，通過抖動渦流球(800)的動作排出部分渦流球(800)中積蓄的絮狀物。
8.如權利要求7所述的高壓脈沖電絮凝污水處理設備，其特征在于：所述連接桿(520)還內置有第二吸污通道(570)，第二吸污通道(570)與污泥泵(600)連通；污泥泵(600)上還設有閥體；所述連接桿(520)的底部還固定有延長桿(521)，延長桿(521)靠近底部的側壁上也設有吸污口(540)，此處的吸污口(540)與第二吸污通道(570)連通。
9.如權利要求7或8所述的高壓脈沖電絮凝污水處理設備，其特征在于：所述底部錐體(323)包括承載環(325)和底部軟錐(326)；所述承載環(325)為上大下小的硬質錐形管，頂部固定在導流板體(322)的底部；所述底部軟錐(326)為頂部開口的空心錐體，材質為軟質橡膠；所述錐體排出口(324)的數量為多個，至少一個位于承載環(325)上，至少一個位于底部軟錐(326)上，在底部軟錐(326)被拉起時，底部錐體(323)上的錐體排出口(324)相對噴水。
10.如權利要求9所述的高壓脈沖電絮凝污水處理設備，其特征在于：所有的渦流球(800)均位于底部錐體(323)的內部空間中；所述渦流球(800)上固定有多個鐵塊，固定有鐵塊的渦流球(800)的重心仍在球心上；所述承載環(325)包括第一環體(327)、第二環體(328)和連接折疊管(329)；所述第一環體(327)和第二環體(328)均為硬質環體；所述連接折疊管(329)為能夠進行伸縮的波紋管，頂端固定在第一環體(327)上，底端固定在第二環體(328)上；第一環體(327)、第二環體(328)和連接折疊管(329)共同組成了一個上大下小的圓錐形管體；所述連接折疊管(329)的外側面外凸部分固定有多個吸附磁體(340)，吸附磁體(340)為塊狀永磁體。
發明內容
本申請實施例通過提供一種高壓脈沖電絮凝污水處理設備，解決了現有技術中電絮凝污水處理系統的電極板利用率低下、絮狀物排出順暢程度差、容易發生堵塞、絮凝效果相對較差以及整體污水處理效率相對較差的技術問題，實現了高壓脈沖電絮凝污水處理設備的電極板利用率高、絮狀物排出效果好、不易發生堵塞、絮凝效果好且整體污水處理效率高的技術效果。
本申請實施例提供了一種高壓脈沖電絮凝污水處理設備，包括高壓脈沖電源、電絮凝反應倉、電絮凝導流體、污水輸入組件和加藥系統，還包括定位在電絮凝反應倉的頂部的承載支撐架、錐體塑形組件和污泥泵；污水輸入組件從多口向污水導流通道中注入待處理污水；
所述電絮凝導流體為頂部開口的空心圓錐形，數量為兩個，分別為第一錐體和第二錐體；第一錐體作為電絮凝陽極板使用，底部固定有排雜閥；第二錐體套設在第一錐體的內部，二者之間的間隙形成污水導流通道，包括支撐環體、作為電絮凝陰極板使用的導流板體和底部錐體，三者依次組合固定在一起；
所述底部錐體材質為軟質橡膠，固定在導流板體的底部，側壁上設有一個或多個錐體排出口；
所述錐體塑形組件整體為縱向設置的伸縮桿狀，固定在承載支撐架上，通過拉拽與下壓的方式帶動底部錐體形變進而揚起積累的絮狀物；錐體塑形組件上靠近底部錐體內底位置設有與污泥泵連通的吸污口，靠近錐體排出口位置設有與加藥系統連通的加藥口。
進一步的，所述錐體塑形組件包括伸縮桿體和連接桿；
所述伸縮桿體為電動、氣動或液壓伸縮桿，縱向設置，與第二錐體同軸且固定在承載支撐架上，用于帶動連接桿上下移動；
所述連接桿為空心硬質桿體，縱向設置，頂部固定在伸縮桿體的底部，底部固定在底部錐體的內底上；
所述連接桿內置有與加藥系統連通的加藥通道，還內置有與污泥泵連通的吸污通道；
所述連接桿的側壁上靠近底部的位置設有一個或多個吸污口，吸污口與吸污通道連通；所述連接桿的側壁上還設有一個或多個加藥口。
進一步的，所述支撐環體為硬質管形圓環體，縱向設置，頂部可拆卸固定在電絮凝反應倉的內側壁上；所述導流板體為上大下小的喇叭形管體，頂部邊緣固定在支撐環體的底部邊緣上，與高壓脈沖電源電連接。
進一步的，所述污水輸入組件包括分配閥、輸入管和進入口；
所述分配閥為電動切換閥，進入口位于第一錐體的側壁上；分配閥通過輸入管與進入口連通，使用時將污水有選擇的通過其中一個或通過多個進入口注入污水導流通道。
進一步的，在利用污泥泵將沉積的部分絮狀物抽走后，過濾后利用管道注入第二錐體的內部空間。
優選的，所述第一錐體和導流板體均為硬板板體，上設有多個通槽，多個與高壓脈沖電源電連接的電極板可拆卸固定安裝在這些通槽中并將這些通槽封閉；在整個裝置使用一段時間后，可在將第一錐體和第二錐體拆下后將二者上的電極板改換位置。
優選的，所述第二錐體內部空間還放置有多個渦流球，渦流球?yàn)樯显O(shè)多個通孔的硬質空心球體，水體流經渦流球會產生渦流；
在底部錐體形變時，會帶動渦流球上下移動，通過抖動渦流球的動作排出部分渦流球中積蓄的絮狀物。
優選的，所述連接桿還內置有第二吸污通道，第二吸污通道與污泥泵連通；
污泥泵上還設有閥體；
所述連接桿的底部還固定有延長桿，延長桿靠近底部的側壁上也設有吸污口，此處的吸污口與第二吸污通道連通。
優選的，所述底部錐體包括承載環和底部軟錐；
所述承載環為上大下小的硬質錐形管，頂部固定在導流板體的底部；
所述底部軟錐為頂部開口的空心錐體，材質為軟質橡膠；
所述錐體排出口的數量為多個，至少一個位于承載環上，至少一個位于底部軟錐上，在底部軟錐被拉起時，底部錐體上的錐體排出口相對噴水。
優選的，所有的渦流球均位于底部錐體的內部空間中；
所述渦流球上固定有多個鐵塊，固定有鐵塊的渦流球的重心仍在球心上；
所述承載環包括第一環體、第二環體和連接折疊管；
所述第一環體和第二環體均為硬質環體；
所述連接折疊管為能夠進行伸縮的波紋管，頂端固定在第一環體上，底端固定在第二環體上；第一環體、第二環體和連接折疊管共同組成了一個上大下小的圓錐形管體；
所述連接折疊管的外側面外凸部分固定有多個吸附磁體，吸附磁體為塊狀永磁體。
本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：
通過設置多口向?qū)Я魍ǖ乐型ㄈ胛鬯�，將位于�?nèi)側的錐形的導流板的底部設置成上大下小且頂部開口的軟質空心錐體，并在該軟質錐體上設置污水排出口；使用時，利用固定在軟質錐體上的桿體帶動軟質錐體形變，改變排出口位置的同時將大部分沉淀的絮狀物揚起；在桿體內設置吸污通道間歇性的將沉積的絮狀物抽走；有效解決了現有技術中電絮凝污水處理系統的電極板利用率低下、絮狀物排出順暢程度差、容易發生堵塞、絮凝效果相對較差以及整體污水處理效率相對較差的技術問題，進而實現了高壓脈沖電絮凝污水處理設備的電極板利用率高、絮狀物排出效果好、不易發生堵塞、絮凝效果好且整體污水處理效率高的技術效果。
（發明人：張偉英;林挺;鮑碧榮;韓吉）
