公布日：2024.06.14
申請日：2024.04.02
分類號：B05B9/04(2006.01)I;B05B15/68(2018.01)I;B05B15/25(2018.01)I;B05B9/00(2006.01)I;C02F1/00(2023.01)I
摘要
本發明涉及一種污水處理藥劑溶液噴灑裝置，包括儲液箱體，所述儲液箱體的頂部固定連接有調節箱，所述調節箱的頂部固定連接有伺服電機，所述伺服電機的輸出軸固定連接有螺紋桿，所述螺紋桿的外側螺紋連接有螺紋塊，所述螺紋塊的左側固定連接有限位塊，所述限位塊的左側固定連接有驅動塊，所述驅動塊的內側固定連接有電動機，所述電動機的輸出軸固定連接有驅動軸，所述驅動軸的頂端固定連接有調節桿，所述調節桿的左端固定連接有固定水管，所述固定水管的外側固定連接有灑液噴頭。該污水處理藥劑溶液噴灑裝置，實現了噴灑裝置便于調節的目的，噴灑裝置可以根據工作人員的實際情況進行調節，噴灑裝置可以讓不同身高的工作人員進行攜帶。
權利要求書

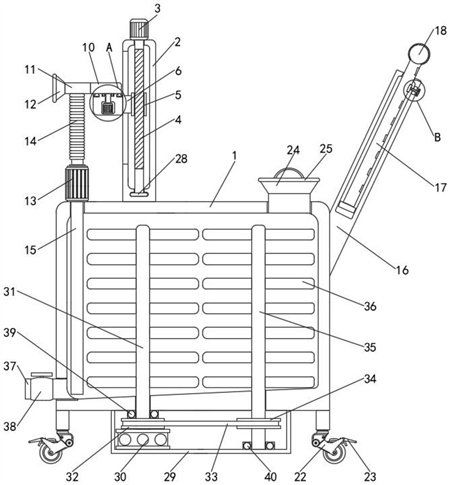

1.一種污水處理藥劑溶液噴灑裝置，包括儲液箱體(1)，其特征在于：所述儲液箱體(1)的頂部固定連接有調節箱(2)，所述調節箱(2)的頂部固定連接有伺服電機(3)，所述伺服電機(3)的輸出軸固定連接有螺紋桿(4)，所述螺紋桿(4)的外側螺紋連接有螺紋塊(5)，所述螺紋塊(5)的左側固定連接有限位塊(6)，所述限位塊(6)的左側固定連接有驅動塊(7)，所述驅動塊(7)的內側固定連接有電動機(8)，所述電動機(8)的輸出軸固定連接有驅動軸(9)，所述驅動軸(9)的頂端固定連接有調節桿(10)，所述調節桿(10)的左端固定連接有固定水管(11)，所述固定水管(11)的外側固定連接有灑液噴頭(12)，所述儲液箱體(1)的頂部固定連接有抽水泵(13)，所述抽水泵(13)的出口處固定連接有伸縮軟管(14)，所述抽水泵(13)的進口處固定連接有抽水管(15)；所述儲液箱體(1)的底部固定連接有驅動箱(29)，所述驅動箱(29)的內底壁固定連接有驅動電機(30)，所述驅動電機(30)的輸出軸固定連接有活動軸(31)，所述活動軸(31)的外側固定連接有主動輪(32)，所述主動輪(32)的外側傳動連接有傳動帶(33)，所述傳動帶(33)的內側傳動連接有從動輪(34)，所述從動輪(34)的內側固定連接有連接軸(35)，所述活動軸(31)和連接軸(35)的外側均固定連接有攪動葉片(36)。
2.根據權利要求1所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：所述儲液箱體(1)的右側固定連接有兩個固定圓筒(16)，兩個所述固定圓筒(16)的內側均活動連接有連接桿(17)，所述連接桿(17)的頂端固定連接有固定推柄(18)，兩個所述固定圓筒(16)的內側均螺紋連接有活動螺桿(19)，兩個所述活動螺桿(19)的外側均固定連接有活動轉塊(20)，兩個所述活動螺桿(19)的外側均固定連接有定位塊(21)。
3.根據權利要求1所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：所述儲液箱體(1)底部的四角均固定連接有萬向輪(22)，四個所述萬向輪(22)的外側均固定連接有剎車片(23)，所述儲液箱體(1)左側的底部固定連接有出料管(37)，所述出料管(37)的外側固定安裝有固定閥門(38)，所述出料管(37)與儲液箱體(1)相連通。
4.根據權利要求1所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：所述儲液箱體(1)頂部的右側固定連接有進料漏斗(24)，所述進料漏斗(24)的頂部活動連接有密封蓋(25)，所述進料漏斗(24)與儲液箱體(1)相連通，所述活動軸(31)的外側固定連接有第二軸承(39)，所述第二軸承(39)與儲液箱體(1)固定連接。
5.根據權利要求1所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：所述調節桿(10)的底部固定連接有活動滑塊(26)，所述驅動塊(7)的頂部開設有圓形槽，所述活動滑塊(26)的數量為兩個，兩個所述活動滑塊(26)均與圓形槽滑動連接，所述調節桿(10)與驅動塊(7)活動連接。
6.根據權利要求1所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：所述驅動軸(9)的外側固定連接有第一軸承(27)，所述第一軸承(27)與驅動塊(7)固定連接，所述連接軸(35)的外側固定連接有第三軸承(40)，所述第三軸承(40)與驅動箱(29)固定連接。
7.根據權利要求1所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：所述螺紋桿(4)的底端固定連接有滾動塊(28)，所述滾動塊(28)與調節箱(2)轉動連接，所述螺紋桿(4)的底端依次貫穿調節箱(2)和螺紋塊(5)并延伸至滾動塊(28)的頂部，所述攪動葉片(36)的數量為兩組，每組所述攪動葉片(36)的數量均為十四個。
8.根據權利要求1所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：所述調節箱(2)的左側開設有限位長孔，且限位長孔的寬度與限位塊(6)的寬度相等，所述限位塊(6)與限位長槽滑動連接，所述驅動塊(7)與調節箱(2)活動連接，所述螺紋塊(5)的內側開設有與螺紋桿(4)外側螺紋相適配的螺紋孔。
9.根據權利要求1所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：所述抽水管(15)的底端貫穿儲液箱體(1)并延伸至儲液箱體(1)的內側，所述伸縮軟管(14)與固定水管(11)相連通，所述灑液噴頭(12)的數量為三個，三個所述灑液噴頭(12)均與固定水管(11)相連通。
10.根據權利要求2所述的一種污水處理藥劑溶液噴灑裝置，其特征在于：兩個所述連接桿(17)的內側均開設有定位槽，且定位槽在兩個連接桿(17)的外側呈等距離排列，所述定位塊(21)與定位槽卡接，兩個所述固定圓筒(16)的內側均開設有與連接桿(17)直徑相等的滑動孔，兩個所述連接桿(17)分別與兩個滑動孔滑動連接。
發明內容
針對現有技術的不足，本發明提供了一種污水處理藥劑溶液噴灑裝置，具備便于調節等優點，解決了現有的污水處理藥劑溶液噴灑裝置存在著不便于調節的缺點，噴灑裝置無法根據工作人員的實際情況進行調節，使得噴灑裝置無法讓不同身高的工作人員進行攜帶，導致噴灑裝置無法移動到指定的地點進行使用，限制了噴灑裝置的使用范圍，進而影響了噴灑裝置對藥劑溶液噴灑的效果，不方便使用，不能滿足實際使用的需求，降低了噴灑裝置的使用效率和使用效果的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理藥劑溶液噴灑裝置，包括儲液箱體，所述儲液箱體的頂部固定連接有調節箱，所述調節箱的頂部固定連接有伺服電機，所述伺服電機的輸出軸固定連接有螺紋桿，所述螺紋桿的外側螺紋連接有螺紋塊，所述螺紋塊的左側固定連接有限位塊，所述限位塊的左側固定連接有驅動塊，所述驅動塊的內側固定連接有電動機，所述電動機的輸出軸固定連接有驅動軸，所述驅動軸的頂端固定連接有調節桿，所述調節桿的左端固定連接有固定水管，所述固定水管的外側固定連接有灑液噴頭，所述儲液箱體的頂部固定連接有抽水泵，所述抽水泵的出口處固定連接有伸縮軟管，所述抽水泵的進口處固定連接有抽水管，所述儲液箱體的底部固定連接有驅動箱，所述驅動箱的內底壁固定連接有驅動電機，所述驅動電機的輸出軸固定連接有活動軸，所述活動軸的外側固定連接有主動輪，所述主動輪的外側傳動連接有傳動帶，所述傳動帶的內側傳動連接有從動輪，所述從動輪的內側固定連接有連接軸，所述活動軸和連接軸的外側均固定連接有攪動葉片。
進一步，所述儲液箱體的右側固定連接有兩個固定圓筒，兩個所述固定圓筒的內側均活動連接有連接桿，所述連接桿的頂端固定連接有固定推柄，兩個所述固定圓筒的內側均螺紋連接有活動螺桿，兩個所述活動螺桿的外側均固定連接有活動轉塊，兩個所述活動螺桿的外側均固定連接有定位塊。
進一步，所述儲液箱體底部的四角均固定連接有萬向輪，四個所述萬向輪的外側均固定連接有剎車片，所述儲液箱體左側的底部固定連接有出料管，所述出料管的外側固定安裝有固定閥門，所述出料管與儲液箱體相連通。
進一步，所述儲液箱體頂部的右側固定連接有進料漏斗，所述進料漏斗的頂部活動連接有密封蓋，所述進料漏斗與儲液箱體相連通，所述活動軸的外側固定連接有第二軸承，所述第二軸承與儲液箱體固定連接。
進一步，所述調節桿的底部固定連接有活動滑塊，所述驅動塊的頂部開設有圓形槽，所述活動滑塊的數量為兩個，兩個所述活動滑塊均與圓形槽滑動連接，所述調節桿與驅動塊活動連接。
進一步，所述驅動軸的外側固定連接有第一軸承，所述第一軸承與驅動塊固定連接，所述連接軸的外側固定連接有第三軸承，所述第三軸承與驅動箱固定連接。
進一步，所述螺紋桿的底端固定連接有滾動塊，所述滾動塊與調節箱轉動連接，所述螺紋桿的底端依次貫穿調節箱和螺紋塊并延伸至滾動塊的頂部，所述攪動葉片的數量為兩組，每組所述攪動葉片的數量均為十四個。
進一步，所述調節箱的左側開設有限位長孔，且限位長孔的寬度與限位塊的寬度相等，所述限位塊與限位長槽滑動連接，所述驅動塊與調節箱活動連接，所述螺紋塊的內側開設有與螺紋桿外側螺紋相適配的螺紋孔。
進一步，所述抽水管的底端貫穿儲液箱體并延伸至儲液箱體的內側，所述伸縮軟管與固定水管相連通，所述灑液噴頭的數量為三個，三個所述灑液噴頭均與固定水管相連通。
進一步，兩個所述連接桿的內側均開設有定位槽，且定位槽在兩個連接桿的外側呈等距離排列，所述定位塊與定位槽卡接，兩個所述固定圓筒的內側均開設有與連接桿直徑相等的滑動孔，兩個所述連接桿分別與兩個滑動孔滑動連接。
與現有技術相比，本申請的技術方案具備以下有益效果：
1、該污水處理藥劑溶液噴灑裝置，通過驅動電機可以依次帶動活動軸、主動輪和傳動帶轉動，因?yàn)橹鲃虞喓蛷膭虞喚c傳動帶傳動連接，所以傳動帶轉動的過程中，會依次帶動傳動帶、從動輪和連接軸轉動，活動軸和連接軸轉動的過程中，會分別帶動兩組攪動葉片轉動，兩組攪動葉片轉動的過程中，可以對儲液箱體內側的溶液和藥劑進行混合攪拌，可以使溶液和藥劑充分混合形成凈化藥劑。
2、該污水處理藥劑溶液噴灑裝置，通過設置抽水泵，可以將儲液箱體內側的凈化藥劑通過抽水管依次抽入伸縮軟管、固定水管和三個灑液噴頭的內側，三個灑液噴頭會將凈化藥劑進行噴灑，從而可以對凈化藥劑進行噴灑處理，通過電動機可以依次帶動驅動軸、調節桿、固定水管和三個灑液噴頭進行一定程度的角度擺動，三個灑液噴頭擺動的過程中，可以提高三個灑液噴頭對凈化藥劑噴灑的范圍，通過伺服電機可以帶動螺紋桿轉動，從而會依次帶動螺紋塊、限位塊、驅動塊、電動機、驅動軸、調節桿、固定水管和三個灑液噴頭進行上下移動，可以對三個灑液噴頭的高度進行調節，可以根據溶液噴灑的需求來調節三個灑液噴頭，提高了凈化藥劑噴灑的范圍。
3、該污水處理藥劑溶液噴灑裝置，通過推動固定推柄可使四個萬向輪進行移動，從而可以對儲液箱體和三個灑液噴頭進行移動，可以將儲液箱體和三個灑液噴頭移動到指定的地點進行使用，當需要對固定推柄的高度進行調節時，通過順時針轉動兩個活動轉塊可以分別帶動兩個活動螺桿和兩個定位塊轉動，從而會分別帶動兩個定位塊旋轉的進行向下移動，兩個定位塊向下移動的過程中會使兩個連接桿失去限位，從而通過拉動連接桿可以對固定推柄的高度進行調節，固定推柄調節的指定的高度后，再逆時針轉動兩個活動轉塊，可以將兩個定位塊分別移動到當前所對應的定位槽中，可以對兩個連接桿進行重新限位，從而可以將固定推柄固定在指定的高度，實現了固定推柄高度調節的目的，可以讓不同身高的工作人員移動儲液箱體和三個灑液噴頭，實現了噴灑裝置便于調節的目的，噴灑裝置可以根據工作人員的實際情況進行調節，噴灑裝置可以讓不同身高的工作人員進行攜帶，噴灑裝置可以移動到指定的地點進行使用，保證了噴灑裝置對藥劑溶液噴灑的效果。
（發明人：雷俊俠;程維來;李微;王翔;鮑偉;李亞昆;李波;桂家鑫）
