公布日：2024.06.14
申請日：2024.03.20
分類號：C02F9/00(2023.01)I;C02F1/465(2023.01)I;C02F1/467(2023.01)I;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F7/00(2006.01)N
摘要
本發明涉及污水處理技術領域，具體是指一種電化學污水處理器，包括設在機架上的反應箱、加藥器、曝氣裝置、泡沫去除裝置和廢氣收集裝置，反應箱內設有進水倉、電極反應倉和出水倉，電極反應倉內設有陽極板和陰極板，加藥器向進水倉內添加藥物對污水進行藥物處理，曝氣裝置向進水倉、電極反應倉和出水倉供氣，泡沫去除裝置，對進水倉、電極反應倉和出水倉內污水液面泡沫進行去除，廢氣收集裝置，包括設在反應箱頂部的收集污水處理產生的氣體的廢氣收集罩。本發明具有設計合理、結構簡單、體積小、占地面積小、易于控制、效率高、使用方便、除污效果顯著等優點，可用于生活廢水或工業廢水等污水處理。
權利要求書
1.一種電化學污水處理器，其特征在于，包括：機架；反應箱，反應箱安裝在機架頂部，且反應箱頂部敞口，反應箱內設有進水倉、電極反應倉和出水倉，污水依次經過進水倉、電極反應倉和出水倉；電極反應倉，內部設有相交錯設置的若干陽極板和若干陰極板；加藥器，安裝在反向箱一側且與進水倉連接，加藥器向進水倉內添加藥物對污水進行藥物處理；曝氣裝置，設在反應箱底側，向進水倉、電極反應倉和出水倉供氣，促進進水倉、電極反應倉和出水倉三個倉體內的液體翻滾和促進污水處理反應；泡沫去除裝置，設置在反應箱頂部且設在陽極板和陰極板的上方，對進水倉、電極反應倉和出水倉內污水液面泡沫進行去除；廢氣收集裝置，包括設在反應箱頂部的收集污水處理產生的氣體的廢氣收集罩。
2.根據權利要求1所述的一種電化學污水處理器，其特征在于：所述電極反應倉內的陰極板、泡沫去除裝置和廢氣收集罩能夠在反應箱頂側上下升降；所述廢氣收集罩底端周邊通過鎖扣連接有支撐框架，所述陰極板、泡沫去除裝置均安裝在支撐框架上，所述反應箱的兩側均設有若干控制支撐框架攜帶陰極板、泡沫去除裝置和廢氣收集罩升降的液壓缸。
3.根據權利要求2所述的一種電化學污水處理器，其特征在于：所述泡沫去除裝置包括安裝在支撐框架上，由伺服電機驅動的循環輸送帶，所述循環輸送帶的帶體上均布有若干刮板。
4.根據權利要求3所述的一種電化學污水處理器，其特征在于：所述反應箱外側靠近出水倉一端設有泡沫導流件，所述泡沫導流件用于導流循環輸送帶上刮板刮出的泡沫。
5.根據權利要求4所述的一種電化學污水處理器，其特征在于：所述支撐框架通過吊架安裝若干陰極板，所述陰極板位于循環輸送帶下方且不影響刮板的工作，所述陽極板安裝在電極反應倉的側壁上并連接有設在電極反應倉外部的電源線連接端。
6.根據權利要求5所述的一種電化學污水處理器，其特征在于：所述進水倉連接有進水管、出水倉連接有出水管，所述電極反應倉的底部連接有除垢管，所述進水倉的底部、電極反應倉的底部和出水倉的底部均設有排污管。
7.根據權利要求6所述的一種電化學污水處理器，其特征在于：所述廢氣收集罩頂部設有排氣管。
8.根據權利要求7所述的一種電化學污水處理器，其特征在于：所述反應箱一側設有配電箱。
9.一種電化學污水處理系統，其特征在于：包括權利要求2-8中任一所述的電化學污水處理器，所述進水倉連接有污水供給裝置，所述出水倉連接有布袋過濾器，所述廢氣收集罩連接有廢氣抽吸處理設備，液壓缸配置有液壓油供給設備。
10.根據權利要求9所示的一種電化學污水處理系統，其特征在于：還包括泡沫處理裝置，泡沫處理裝置與泡沫導流件連接。
發明內容
本發明要解決的技術問題是克服上述技術的缺陷，提供一種電化學污水處理器及污水處理系統，適應多種污水處理的綜合性設備，可用于多種行業廠家的工業循環水系統，可以和化學加藥法、離子交換樹脂法、反滲透法配合使用，為使國家天更藍、水更清實現污水零排放多一種價廉質優的、可選擇的更先進的多功能水處理設備。
一種電化學污水處理器，包括：機架；
反應箱，反應箱安裝在機架頂部，且反應箱頂部敞口，反應箱內設有進水倉、電極反應倉和出水倉，污水依次經過進水倉、電極反應倉和出水倉；
電極反應倉，內部設有相交錯設置的若干陽極板和若干陰極板；
加藥器，安裝在反向箱一側且與進水倉連接，加藥器向進水倉內添加藥物對污水進行藥物處理；
曝氣裝置，設在反應箱底側，向進水倉、電極反應倉和出水倉供氣，促進進水倉、電極反應倉和出水倉三個倉體內的液體翻滾和促進污水處理反應；
泡沫去除裝置，設置在反應箱頂部且設在陽極板和陰極板的上方，對進水倉、電極反應倉和出水倉內污水液面泡沫進行去除；
廢氣收集裝置，包括設在反應箱頂部的收集污水處理產生的氣體的廢氣收集罩。
進一步地，所述電極反應倉內的陰極板、泡沫去除裝置和廢氣收集罩能夠在反應箱頂側上下升降；
所述廢氣收集罩底端周邊通過鎖扣連接有支撐框架，所述陰極板、泡沫去除裝置均安裝在支撐框架上，所述反應箱的兩側均設有若干控制支撐框架攜帶陰極板、泡沫去除裝置和廢氣收集罩升降的液壓缸。
進一步地，所述泡沫去除裝置包括安裝在支撐框架上，由伺服電機驅動的循環輸送帶，所述循環輸送帶的帶體上均布有若干刮板。
進一步地，所述反應箱外側靠近出水倉一端設有泡沫導流件，所述泡沫導流件用于導流循環輸送帶上刮板刮出的泡沫。
進一步地，所述支撐框架通過吊架安裝若干陰極板，所述陰極板位于循環輸送帶下方且不影響刮板的工作，所述陽極板安裝在電極反應倉的側壁上并連接有設在電極反應倉外部的電源線連接端。
進一步地，所述進水倉連接有進水管、出水倉連接有出水管，所述電極反應倉的底部連接有除垢管，所述進水倉的底部、電極反應倉的底部和出水倉的底部均設有排污管。
進一步地，所述廢氣收集罩頂部設有排氣管。
進一步地，所述反應箱一側設有配電箱。

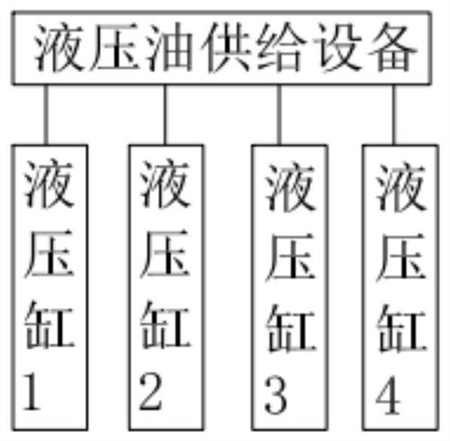

一種電化學污水處理系統，包括前述的電化學污水處理器，所述進水倉連接有污水供給裝置，所述出水倉連接有布袋過濾器，所述廢氣收集罩連接有廢氣處理設備，液壓缸配置有液壓油供給設備。
進一步地，還包括泡沫處理裝置，泡沫處理裝置與泡沫導流件連接。
本發明優點：本發明充分利用電化學污水處理特點，對多種污水處理裝置進行集成，減少制造和生產人工成本，具有設計合理、結構簡單、體積小、占地面積小、易于控制、效率高、使用方便、除污效果顯著等優點，可用于生活廢水或工業廢水等污水處理；
進水倉配置加藥器，通過加藥器向進水倉中加入預處理藥劑以調節污水的PH值、去除重金屬、去氟離子、去磷酸根、去硅酸根、去硫酸根等，例如根據需要可加鐵陽極，使生成二階亞鐵離子進入污水，亞鐵離子可作為陽極生成的羥基自由基除去COD時的催化劑；
電極反應倉設置鈦基釕銥陽極板和鐵陰極，電解時陽極上生成氯氣，氯氣溶于水生成鹽酸和次氯酸，故陽極區呈強酸性，溶液中的氯氣和次氯酸具有殺菌滅藻作用，可代替殺菌劑，陰極上產生氫氣，陰極區呈現強堿性，會形成碳酸鈣和氫氧化鎂硬垢，沉積在陰極板表面；
曝氣裝置將一定量的空氣從安裝在反應箱底部的納米曝氣管中吹出，以增加污水中的含氧量可有利于氨氮、揮發酚、COD的有機物的加速氧化，曝氣也增加了水中二氧化碳的含量，有利于碳酸鈣的生成，并利用氣流將陰、陽極板上生成的氫氣和氯氣驅離，以增加陰、陽極板的有效表面積，并隨著氣泡的吸附和凝聚作用，把陰極板上剛生成的碳酸鈣、氫氧化鎂等小顆粒和污水中的懸浮物裹挾著一起氣浮到液面；
泡沫去除裝置能夠?qū)Χ逊e在污水液面的泡沫進行及時的去除，即排出裹挾有大量固體顆粒污漬和氫氣、氯氣、氧氣等混和爆鳴氣的危險泡沫；
廢氣收集裝置的廢棄收集罩頂部配置氣體抽吸處理裝置，可連續將電化學反應生成的氨氣、氯氣、氫氣等氣體抽吸出來，并將其用管道引入吸收容器，以避免其影響環境。
（發明人：薛根芳）
