公布日：2024.06.18

申請日：2024.05.20

分類號：C02F1/48(2023.01)I;C02F1/62(2023.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N

摘要

本發明涉及污水處理技術領域，具體為一種電鍍污水處理設備及處理方法，包括絮凝桶，分離部件，所述絮凝桶的底部固定安裝有分離部件，所述分離部件包括固定安裝在絮凝桶底部的塑膠管，所述塑膠管的外壁上固定安裝有電磁套，所述塑膠管的內部轉動設有破碎軸桿，所述破碎軸桿的頂部固定安裝有葉輪，所述破碎軸桿的外壁上部及外壁下部均固定安裝有四個等角度分布的導向桿。通過設置分離部件的電磁套通電產生電磁力，將含有磁吸的絮凝物牢牢吸附在塑膠管的內壁上，而清水則直接通過塑膠管向下流動，將絮凝物與水進行徹底分離。

權利要求書

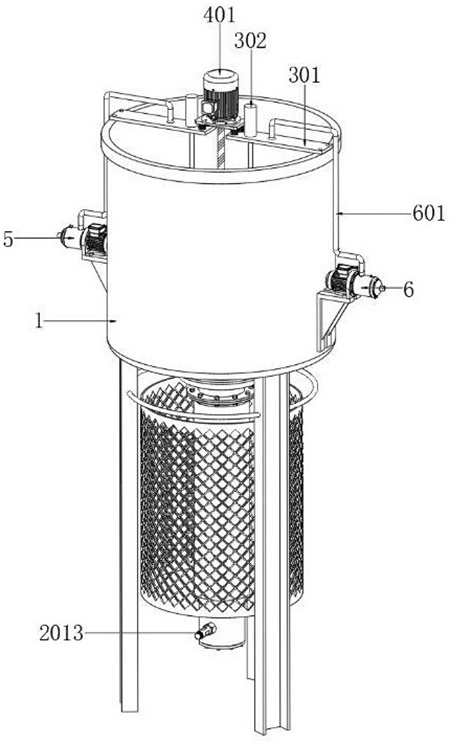

1.一種電鍍污水處理設備，其特征在于：包括絮凝桶（1）；分離部件，所述絮凝桶（1）的底部固定安裝有分離部件，所述分離部件包括固定安裝在絮凝桶（1）底部的塑膠管（201），所述塑膠管（201）的外壁上固定安裝有電磁套（202），所述塑膠管（201）的內部轉動設有破碎軸桿（203），所述破碎軸桿（203）的頂部固定安裝有葉輪（204），所述破碎軸桿（203）的外壁上部及外壁下部均固定安裝有四個等角度分布的導向桿（205），所述導向桿（205）的外壁上均滑動安裝有滑動座（206），其中上下兩個所述滑動座（206）之間共同連接有電磁板（207），所述電磁板（207）為四個，四個所述電磁板（207）呈等角度分布，四個所述電磁板（207）相靠近的一側面均固定安裝有破碎桿（208），四個所述電磁板（207）靠近塑膠管（201）內壁的一側均固定安裝有多個等間距分布的刷毛（2010），所述導向桿（205）的外壁上套設有復位彈簧（209）；所述電磁板（207）的磁極方向與電磁套（202）的磁極方向相反；所述復位彈簧（209）固定安裝在葉輪（204）的外壁及滑動座（206）之間；滯留部件，所述絮凝桶（1）的頂部固定安裝有滯留部件，所述滯留部件延伸至絮凝桶（1）的內部；所述滯留部件包括有兩個固定板（301），兩個所述固定板（301）固定安裝在絮凝桶（1）的頂部，兩個所述固定板（301）的頂部固定安裝有兩個電動伸縮桿（302），兩個所述電動伸縮桿（302）關于絮凝桶（1）的中部呈對稱分布，所述電動伸縮桿（302）的輸出桿底部均固定安裝有頂桿（303），兩個所述頂桿（303）的底部共同連接有一個滯留柱塞（304），所述滯留柱塞（304）的底部與絮凝桶（1）的底壁抵接，且所述滯留柱塞（304）位于圓槽（101）的開口處外圍。

2.根據權利要求1所述的一種電鍍污水處理設備，其特征在于：所述絮凝桶（1）的底部開設有圓槽（101），所述葉輪（204）轉動位于圓槽（101）的內部，所述圓槽（101）的底部與塑膠管（201）的頂部相連通。

3.根據權利要求1所述的一種電鍍污水處理設備，其特征在于：所述塑膠管（201）的外壁下部貫穿開設有排水孔（2012），所述塑膠管（201）的外壁上固定安裝有排水管（2013），所述排水管（2013）位于排水孔（2012）的開口處外圍，所述塑膠管（201）的底部螺紋旋接有底蓋（2014）。

4.根據權利要求1所述的一種電鍍污水處理設備，其特征在于：所述塑膠管（201）的內壁上部及內壁下部均固定安裝有轉接支架（2011），所述破碎軸桿（203）通過軸承轉動安裝在上下兩個轉接支架（2011）的內部。

5.根據權利要求1所述的一種電鍍污水處理設備，其特征在于：兩個所述固定板（301）相靠近的一端頂部均固定安裝有兩個振動彈簧（404），多個所述振動彈簧（404）的頂部共同連接有一個電機載板（403），所述電機載板（403）的頂部固定安裝有振動電機（401），所述振動電機（401）的輸出端固定安裝有振動棒（402），所述振動棒（402）延伸至絮凝桶（1）的內部。

6.根據權利要求1所述的一種電鍍污水處理設備，其特征在于：所述絮凝桶（1）的左側外壁上通過支架固定安裝有污水泵（5），所述污水泵（5）的輸出端固定安裝有污水管（501），所述污水管（501）的輸出端延伸至絮凝桶（1）的頂部左端，所述絮凝桶（1）的右側外壁上通過支架固定安裝有清水泵（6），所述清水泵（6）的輸出端固定安裝有清水管（601），所述清水管（601）的輸出端延伸至絮凝桶（1）的頂部右端。

7.根據權利要求1所述的一種電鍍污水處理設備的處理方法，其特征在于：包括以下使用步驟：S1、將重金屬污水導入絮凝桶（1）的內部，并且向絮凝桶（1）的內部添加適量的磁性絮凝劑，使得絮凝桶（1）內部產生絮凝物，絮凝作用下，溶液中小分子通過吸附形成大分子，小顆粒通過架橋結合形成大顆粒，最后通過磁性絮凝劑本身網捕卷掃作用加速沉降，達到去除非溶解態重金屬的效果；S2、絮凝結束后，通過開啟滯留部件，絮凝桶（1）內部的絮凝后的清水以及絮凝物通過圓槽（101）排入塑膠管（201）的內部，期間開啟電磁套（202），電磁套（202）導電后產生電磁力，將流經塑膠管（201）內部的帶有磁性的絮凝物吸附在塑膠管（201）的內壁上，而絮凝后的清水通過塑膠管（201）、排水孔（2012）以及排水管（2013）向外排出，期間流體力作用撥動葉輪（204）轉動，從而帶動破碎軸桿（203）轉動，破碎軸桿（203）帶動導向桿（205）、滑動座（206）、電磁板（207）及破碎桿（208）轉動，將絮凝物破碎，避免較大的絮凝物堵在塑膠管（201）的內部，同時絮凝物被破碎，可以減小單個絮凝物重量，從而可以被電磁套（202）的磁吸作用牢牢吸附在塑膠管（201）的內壁上，期間電磁套（202）對電磁板（207）的磁力作用，推動電磁板（207）向破碎軸桿（203）移動，使得滑動座（206）沿著導向桿（205）向破碎軸桿（203）滑動壓縮導向桿（205），而電磁板（207）向破碎軸桿（203）移動帶動多個刷毛（2010）移動，使多個刷毛（2010）與塑膠管（201）分離，避免將吸附在塑膠管（201）內壁上的絮凝物掃下，從而保證了對絮凝物的吸附效果；S3、當絮凝桶（1）內部的絮凝物及絮凝后的清水全部排放后，關閉電磁套（202），電磁套（202）斷電磁性消失，原本吸附在塑膠管（201）內壁上的絮凝物受重力作用落在塑膠管（201）的底部，并且在底蓋（2014）的頂部累積，隨后可將底蓋（2014）開啟，將累積在塑膠管（201）內部的絮凝物從塑膠管（201）的底部排出，從而將絮凝物與清水有效分離。

發明內容

為此，本發明提供一種電鍍污水處理設備及處理方法，以解決上述的問題。

本發明提供如下技術方案：一種電鍍污水處理設備，包括絮凝桶；

分離部件，所述絮凝桶的底部固定安裝有分離部件，所述分離部件包括固定安裝在絮凝桶底部的塑膠管，所述塑膠管的外壁上固定安裝有電磁套，所述塑膠管的內部轉動設有破碎軸桿，所述破碎軸桿的頂部固定安裝有葉輪，所述破碎軸桿的外壁上部及外壁下部均固定安裝有四個等角度分布的導向桿，所述導向桿的外壁上均滑動安裝有滑動座，其中上下兩個所述滑動座之間共同連接有電磁板，所述電磁板為四個，四個所述電磁板呈等角度分布，四個所述電磁板相靠近的一側面均固定安裝有破碎桿，四個所述電磁板靠近塑膠管內壁的一側均固定安裝有多個等間距分布的刷毛，所述導向桿的外壁上套設有復位彈簧；

滯留部件，所述絮凝桶的頂部固定安裝有滯留部件，所述滯留部件延伸至絮凝桶的內部。

作為本發明優選的方案，所述絮凝桶的底部開設有圓槽，所述葉輪轉動位于圓槽的內部，所述圓槽的底部與塑膠管的頂部相連通。

作為本發明優選的方案，所述電磁板的磁極方向與電磁套的磁極方向相反。

作為本發明優選的方案，所述復位彈簧固定安裝在葉輪的外壁及滑動座之間。

作為本發明優選的方案，所述塑膠管的外壁下部貫穿開設有排水孔，所述塑膠管的外壁上固定安裝有排水管，所述排水管位于排水孔的開口處外圍，所述塑膠管的底部螺紋旋接有底蓋。

作為本發明優選的方案，所述塑膠管的內壁上部及內壁下部均固定安裝有轉接支架，所述破碎軸桿通過軸承轉動安裝在上下兩個轉接支架的內部。

作為本發明優選的方案，所述滯留部件包括有兩個固定板，兩個所述固定板固定安裝在絮凝桶的頂部，兩個所述固定板的頂部固定安裝有兩個電動伸縮桿，兩個所述電動伸縮桿關于絮凝桶的中部呈對稱分布，所述電動伸縮桿的輸出桿底部均固定安裝有頂桿，兩個所述頂桿的底部共同連接有一個滯留柱塞，所述滯留柱塞的底部與絮凝桶的底壁抵接，且所述滯留柱塞位于圓槽的開口處外圍。

作為本發明優選的方案，兩個所述固定板相靠近的一端頂部均固定安裝有兩個振動彈簧，多個所述振動彈簧的頂部共同連接有一個電機載板，所述電機載板的頂部固定安裝有振動電機，所述振動電機的輸出端固定安裝有振動棒，所述振動棒延伸至絮凝桶的內部。

作為本發明優選的方案，所述絮凝桶的左側外壁上通過支架固定安裝有污水泵，所述污水泵的輸出端固定安裝有污水管，所述污水管的輸出端延伸至絮凝桶的頂部左端，所述絮凝桶的右側外壁上通過支架固定安裝有清水泵，所述清水泵的輸出端固定安裝有清水管，所述清水管的輸出端延伸至絮凝桶的頂部右端。

一種電鍍污水處理設備，其特征在于：所述絮凝桶的左側外壁上通過支架固定安裝有污水泵，所述污水泵的輸出端固定安裝有污水管，所述污水管的輸出端延伸至絮凝桶的頂部左端，所述絮凝桶的右側外壁上通過支架固定安裝有清水泵，所述清水泵的輸出端固定安裝有清水管，所述清水管的輸出端延伸至絮凝桶的頂部右端。

一種電鍍污水處理設備的處理方法，包括以下使用步驟：

S1、將重金屬污水導入絮凝桶的內部，并且向絮凝桶的內部添加適量的磁性絮凝劑，使得絮凝桶內部產生絮凝物，絮凝作用下，溶液中小分子通過吸附形成大分子，小顆粒通過架橋結合形成大顆粒，最后通過磁性絮凝劑本身網捕卷掃作用加速沉降，達到去除非溶解態重金屬的效果；

S2、絮凝結束后，通過開啟滯留部件，絮凝桶內部的絮凝后的清水以及絮凝物通過圓槽排入塑膠管的內部，期間開啟電磁套，電磁套導電后產生電磁力，將流經塑膠管內部的帶有磁性的絮凝物吸附在塑膠管的內壁上，而絮凝后的清水通過塑膠管、排水孔以及排水管向外排出，期間流體力作用撥動葉輪轉動，從而帶動破碎軸桿轉動，破碎軸桿帶動導向桿、滑動座、電磁板及破碎桿轉動，將絮凝物破碎，避免較大的絮凝物堵在塑膠管的內部，同時絮凝物被破碎，可以減小單個絮凝物重量，從而可以被電磁套的磁吸作用牢牢吸附在塑膠管的內壁上，期間電磁套對電磁板的磁力作用，推動電磁板向破碎軸桿移動，使得滑動座沿著導向桿向破碎軸桿滑動壓縮導向桿，而電磁板向破碎軸桿移動帶動多個刷毛移動，使多個刷毛與塑膠管分離，避免將吸附在塑膠管內壁上的絮凝物掃下，從而保證了對絮凝物的吸附效果；

S3、當絮凝桶內部的絮凝物及絮凝后的清水全部排放后，關閉電磁套，電磁套斷電磁性消失，原本吸附在塑膠管內壁上的絮凝物受重力作用落在塑膠管的底部，并且在底蓋的頂部累積，隨后可將底蓋開啟，將累積在塑膠管內部的絮凝物從塑膠管的底部排出，從而將絮凝物與清水有效分離。

與現有技術相比，本發明的有益效果是：

1、本發明中，通過設置分離部件，絮凝完成后，啟動兩個電動伸縮桿，兩個電動伸縮桿的輸出桿驅動兩個頂桿連同滯留柱塞向上移動，使得滯留柱塞與絮凝桶的底壁分離，絮凝桶內部絮凝后的清水及絮凝物排入圓槽的內部，隨后被排到塑膠管的內部，期間流體力作用撥動葉輪轉動，葉輪帶動破碎軸桿轉動，破碎軸桿轉動帶動多個導向桿轉動，多個導向桿帶動多個滑動座連同四個電磁板一同轉動，四個電磁板轉動帶動四個破碎桿一同轉動，將絮凝物破碎，避免絮凝物堵塞塑膠管，保證了塑膠管的流通性，與此同時，電磁套通電產生電磁力，將含有磁吸的絮凝物牢牢吸附在塑膠管的內壁上，而清水則直接通過塑膠管向下流動，將絮凝物與水進行徹底分離。

2、本發明中，當絮凝桶內部的絮凝物及絮凝后的清水完全排放結束后，切斷電磁套的電源，電磁套失去磁性效果，因此對含有磁性的絮凝物磁吸作用消失，絮凝物直接從塑膠管內壁上脫落至底蓋的頂部，四個電磁板失去電磁套的磁力作用，復位彈簧得到彈性釋放，推動電磁板連同刷毛向反方向移動，使刷毛端部與塑膠管的內壁接觸，與此同時，開啟清水泵，通過清水泵將清水池中的清水通過清水管抽送至絮凝桶的內部，清水通過圓槽排入塑膠管的內部，再次撥動葉輪轉動，帶動破碎軸桿連同四個電磁板轉動，四個電磁板轉動帶動多個刷毛轉動，對塑膠管內壁上殘留的絮凝物進行清除，避免絮凝物排放不夠徹底。

（發明人：邢美傳;蔣扣存）
