公布日：2023.12.01
申請日：2023.09.28
分類號：C02F9/00(2023.01)I;C07C11/02(2006.01)I;C07C1/20(2006.01)I;C02F1/40(2023.01)N;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F101/32(2006.01)N;C02F103
/36(2006.01)N
摘要
本發明提供了一種甲醇制烯烴產品中含油廢水的處理系統，處理系統包括通過管線依次連通的隔油罐、澄清罐、過濾器、聚結器以及清水罐，隔油罐上設有進水口，清水罐上設置有出水口；其中，隔油罐、澄清罐的內腔中設有多塊相互間隔布置的隔板，隔板將罐體內腔分割成多個反應室，隔板上設有連通口以將各反應室連通，隔油罐的各腔體內設置有油包，澄清罐的腔體內設置有加藥裝置以向其中加入藥物。本發明針對甲醇制烯烴含油廢水特點，將浮油、固體附著油、懸浮物、乳化油分別處理，將廢水由油、水、固三相改性為油水兩相，降低了含油廢水的處理難度，提高了含油廢水的處理穩定性。
權利要求書
1.一種甲醇制烯烴產品中含油廢水的處理系統，其特征在于，所述處理系統包括通過管線依次連通的隔油罐、澄清罐、過濾器、聚結器以及清水罐，所述隔油罐上設有用于向所述處理系統輸送廢水的進水口，所述清水罐上設置有排出清液的出水口；其中，所述隔油罐的內腔中設有多塊相互間隔布置的隔板，且多塊隔板將罐體內腔依次分割成一級隔油室、二級隔油室和清水室Ⅰ，所述隔板上設有連通口，所述一級隔油室和所述二級隔油室的頂部分別設置有一級油包和二級油包；所述澄清罐的內腔中設有多塊相互間隔布置的隔板，且多塊隔板將罐體內腔依次分割成反應室Ⅰ、反應室Ⅱ、反應室Ⅲ和清水室Ⅱ，所述隔板上設有連通口，所述反應室Ⅲ和所述清水室Ⅱ之間還設置有連通管連通，所述反應室Ⅲ的底部設置有排泥管；所述反應室Ⅰ的頂部開設有加藥裝置Ⅰ，所述反應室Ⅱ的頂部開設有加藥裝置Ⅱ；所述聚結器的內腔通過隔板分為聚結器一級隔油室和聚結器二級隔油室，所述聚結器一級隔油室和所述聚結器二級隔油室的頂部設置分別聚結器一級油包和聚結器二級油包；所述處理系統還包括污泥罐和油品緩存罐，所述反應室Ⅲ的底部與所述過濾器的排污口連接至所述污泥罐的進口；所述一級油包、所述二級油包、所述聚結器一級油包與所述聚結器二級油包通過管線連接至所述油品緩存罐的進口。
2.根據權利要求1所述的處理系統，其特征在于，在所述隔油罐中，位于所述一級隔油室與所述二級隔油室之間的隔板的底部設置有所述連通口；位于所述二級隔油室與所述清水室Ⅰ之間的隔板的頂部設置有所述連通口。
3.根據權利要求1或2所述的處理系統，其特征在于，在所述澄清罐中，位于所述反應室Ⅰ與所述反應室Ⅱ之間的隔板的底部設置有所述連通口；位于所述反應室Ⅱ與所述反應室Ⅲ之間的隔板的頂部設置有所述連通口；位于所述反應室Ⅲ與所述清水室Ⅱ之間的隔板的頂部設置有所述連通口。
4.根據權利要求3所述的處理系統，其特征在于，所述反應室Ⅲ內傾斜地設置有斜板組件，所述斜板組件上開設有多個通道口；優選地，所述斜板組件的傾斜角度為30°～45°。
5.根據權利要求4所述的處理系統，其特征在于，所述加藥裝置Ⅰ用于向所述反應室Ⅰ內加入改性劑和絮凝劑；所述加藥裝置Ⅱ用于向所述反應室Ⅱ內加入助凝劑。
6.根據權利要求5所述的處理系統，其特征在于，所述改性劑選自含有催化劑的急冷水，其中催化劑的含量為100mg/L～1000mg/L；所述改性劑優選為甲醇制烯烴裝置外排的急冷水；所述改性劑與所述含油廢水的添加比例為(0.1～0.5):1；所述絮凝劑的添加量為50～200mg/l，所述絮凝劑選自聚合硫酸鋁、氯化鋁、聚合氯化鋁、硫酸鐵、硫酸亞鐵或氯化鐵中的一種或多種。
7.根據權利要求5所述的處理系統，其特征在于，所述助凝劑的添加量為3～20mg/l，所述助凝劑選自聚丙烯酸、聚丙烯酸鈉、聚丙烯酸鈣、聚丙烯酰胺、苯乙烯磺酸鹽、木質磺酸鹽、丙烯酸或甲基丙烯酸中的一種或多種。
8.根據權利要求1～7中任一項所述的處理系統，其特征在于，所述過濾器內裝填濾料，所述濾料的粒徑為0.2～0.5mm；所述濾料選自石英砂、河砂、海砂、陶粒、無煙煤、活性炭、硅藻土、錳砂、鐵砂或沸石中的一種或多種。
9.根據權利要求8所述的處理系統，其特征在于，所述聚結器內采用聚結濾芯進行油水分離，所述聚結濾芯采用金屬絲網、合成纖維、無紡布或玻璃纖維中的一種或多種。
10.根據權利要求1～9中任一項所述的處理系統，其特征在于，所述清水罐排出的清液中的一部分作為反洗水返回至所述過濾器中，另一部分外排。
發明內容
為了克服現有技術中的不足，本發明提供了一種甲醇制烯烴急冷水和水洗水的處理系統，針對甲醇制烯烴含油廢水特點，將廢水由油、水、固三相改性為油水兩相，降低了含油廢水的處理難度，提高了含油廢水的處理穩定性。
為了實現本發明目的，本發明采用了如下的技術方案：

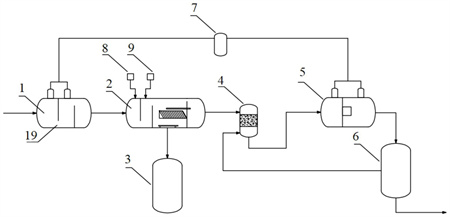

本發明提供了一種甲醇制烯烴產品中含油廢水的處理系統，所述處理系統包括通過管線依次連通的隔油罐、澄清罐、過濾器、聚結器以及清水罐，所述隔油罐上設有用于向所述處理系統輸送廢水的進水口，所述清水罐上設置有排出清液的出水口；
其中，所述隔油罐的內腔中設有多塊相互間隔布置的隔板，且多塊隔板將罐體內腔依次分割成一級隔油室、二級隔油室和清水室Ⅰ，所述隔板上設有連通口，所述一級隔油室和所述二級隔油室的頂部分別設置有一級油包和二級油包；
所述澄清罐的內腔中設有多塊相互間隔布置的隔板，且多塊隔板將罐體內腔依次分割成反應室Ⅰ、反應室Ⅱ、反應室Ⅲ和清水室Ⅱ，所述隔板上設有連通口，所述反應室Ⅲ和所述清水室Ⅱ之間還設置有連通管連通，所述反應室Ⅲ的底部設置有排泥管；所述反應室Ⅰ的頂部開設有加藥裝置Ⅰ，所述反應室Ⅱ的頂部開設有加藥裝置Ⅱ；
所述聚結器的內腔通過隔板分為聚結器一級隔油室和聚結器二級隔油室，所述聚結器一級隔油室和所述聚結器二級隔油室的頂部設置分別聚結器一級油包和聚結器二級油包；
所述處理系統還包括污泥罐和油品緩存罐，所述反應室Ⅲ的底部與所述過濾器的排污口連接至所述污泥罐的進口；
所述一級油包、所述二級油包、所述聚結器一級油包與所述聚結器二級油包通過管線連接至所述油品緩存罐的進口。
在本發明處理系統的具體實施方式中，位于隔油罐中一級隔油室與二級隔油室之間的隔板的底部設置有所述連通口；位于二級隔油室與清水室Ⅰ之間的隔板的頂部設置有所述連通口。
在所述澄清罐中，位于反應室Ⅰ與反應室Ⅱ之間的隔板的底部設置有所述連通口；位于反應室Ⅱ與反應室Ⅲ之間的隔板的頂部設置有所述連通口；位于反應室Ⅲ與清水室Ⅱ之間的隔板的頂部設置有所述連通口。
在本發明處理系統的具體實施方式中，反應室Ⅲ內傾斜地設置有斜板組件，斜板組件上開設有多個通道口；在一些具體的實施方式中，該斜板組件可以由多塊折板拼接而成，拼接后各折板之間形成通道口，該通道口的形狀可以為六邊形、正方形或圓形等。斜板組件在反應室Ⅲ的腔室內與水平面傾斜地設置，在一些優選的實施方式中，傾斜角度為30°～45°。
在本發明處理系統的澄清罐中，加藥裝置Ⅰ用于向反應室Ⅰ內加入改性劑和絮凝劑；改性劑選自含有催化劑的急冷水，比如，該急冷水可以選自甲醇制烯烴產生的急冷水，其中催化劑的含量為100mg/L～1000mg/L，比如，200mg/L，500mg/L，800mg/L。在一些優選的實施方式中，改性劑為甲醇制烯烴裝置的外排急冷水；在一些具體實施方式中，改性劑與含油廢水的添加比例為(0.1～0.5):1，比如，0.2:1，0.3:1，0.4:1。
在一些具體的實施方式中，絮凝劑的添加量為50～200mg/l，絮凝劑選自聚合硫酸鋁、氯化鋁、聚合氯化鋁、硫酸鐵、硫酸亞鐵或氯化鐵中的一種或多種。
在本發明處理系統的澄清罐中，反應室Ⅱ通過加藥裝置Ⅱ向其中加入助凝劑，助凝劑的添加量為3～20mg/l，具體可以選自聚丙烯酸、聚丙烯酸鈉、聚丙烯酸鈣、聚丙烯酰胺、苯乙烯磺酸鹽、木質磺酸鹽、丙烯酸或甲基丙烯酸中的一種或多種。
在本發明處理系統中過濾器內裝填濾料，濾料的粒徑為0.2～0.5mm；濾料具體地可以選自石英砂、河砂、海砂、陶粒、無煙煤、活性炭、硅藻土、錳砂、鐵砂或沸石中的一種或多種。
在本發明處理系統的聚結器采用聚結濾芯進行油水分離，所述聚結濾芯采用金屬絲網、合成纖維、無紡布或玻璃纖維中的一種或多種。
本發明處理系統中，清水罐排出的清液中的一部分作為反洗水返回至所述過濾器中，另一部分外排出系統。
采用上述的技術方案，具有如下的技術效果：
本發明針對甲醇制烯烴含油廢水特點，將浮油、固體附著油、懸浮物、乳化油分別處理，將廢水由油、水、固三相改性為油水兩相，降低了含油廢水的處理難度，提高了含油廢水的處理穩定性。
本發明提供的處理系統處理后水中石油類含量低于50mg/l，可以作為氣化磨煤用水，實現了廢水的綜合利用。
本發明處理系統采用甲醇制烯烴裝置內的急冷水外排水作為改性劑，對含油廢水進行改性，原料易得，以廢治廢，大大降低了運行成本，同時回收了含油廢水中的廢油產品。
（發明人：閆慶亮;許銳;黃令漫;王志軍;劉洪偉;孫高攀;陳海輝;胡斐;陳斌;李濤;朱洪;雷攀;馬洪璽;張衡）
