公布日：2023.12.01
申請日：2023.09.05
分類號：C02F9/00(2023.01)I;C01B25/37(2006.01)I;C02F1/00(2023.01)N;C02F1/70(2023.01)N;C02F1/72(2023.01)N;C02F103/34(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開一種廢液的處理方法及廢水處理系統，包括：S100將廢液以及鐵屑加入反應罐；S200控制所述反應罐的攪拌裝置攪拌所述反應罐中的溶液，得到磷酸亞鐵；S300將雙氧水加入反應后的溶液，得到磷酸鐵；S400壓濾、清洗溶液中的磷酸鐵，并進行烘干，得到磷酸鐵物料；S500煅燒、冷卻所述磷酸鐵物料，得到磷酸鐵粉料。本申請利用鐵屑與廢液相反應，得到磷酸亞鐵，并利用雙氧水氧化磷酸亞鐵，得到需要的磷酸鐵。相比于現有技術中處理廢液的方式，本申請?jiān)诮鉀Q廢液的同時，又利用廢液得到磷酸鐵，實現了廢液資源化利用，節約了成本，降低了環境風險。
權利要求書
1.一種廢液的處理方法，其特征在于，包括：S100將廢液以及鐵屑加入反應罐；S200控制所述反應罐的攪拌裝置攪拌所述反應罐中的溶液，得到磷酸亞鐵；S300將雙氧水加入反應后的溶液，得到磷酸鐵；S400壓濾、清洗溶液中的磷酸鐵，并進行烘干，得到磷酸鐵物料；S500煅燒、冷卻所述磷酸鐵物料，得到磷酸鐵粉料。
2.根據權利要求1所述的一種廢液的處理方法，其特征在于，所述處理方法應用于廢水處理系統，所述廢水處理系統包括m個第一反應罐、m個第一供液裝置、n個第二反應罐與n個第二供液裝置，其中：m個所述第一反應罐依次相連接，以使廢液依次經過各個所述第一反應罐；m個所述第一供液裝置與m個所述第一反應罐一一相連接，所述第一供液裝置用于為對應的所述第一反應罐中加入廢液，且自首位的第一供液裝置到尾部的第一供液裝置，所述第一供液裝置的供液量逐漸降低；n個所述第二反應罐依次相連接，以使廢液依次經過各個所述第二反應罐，且首位的第二反應罐與尾部的第一反應罐相連接；n個所述第二供液裝置與n個所述第二反應罐一一相連接，所述第二供液裝置用于為對應的所述第二反應罐中加入雙氧水，且自首位的第二供液裝置到尾部的第二供液裝置，所述第二供液裝置的供液量逐漸降低。
3.根據權利要求2所述的一種廢液的處理方法，其特征在于，所述廢水處理系統還包括m個第一pH檢測模組與m-1個第一控制模組，其中：m個所述第一pH檢測模組分別設置于m個所述第一反應罐的排液口，用于分別檢測排出液體的pH值；m-1個所述第一控制模組分別與后m-1個所述第一供液裝置相連接，各個所述第一控制模組基于前后相鄰所述第一pH檢測模組之間的檢測差值控制所述第一供液裝置的供液量。
4.根據權利要求1所述的一種廢液的處理方法，其特征在于，所述處理方法應用于廢水處理系統，所述廢水處理系統包括m個第一反應罐、m個第一供液裝置、n個第二反應罐與n個第二供液裝置，其中：m個所述第一反應罐與n個所述第二反應罐依次交錯連接；m個所述第一供液裝置與m個所述第一反應罐一一相連接，所述第一供液裝置用于為對應的所述第一反應罐中加入廢液，且自首位的第一供液裝置到尾部的第一供液裝置，所述第一供液裝置的供液量逐漸降低；n個所述第二供液裝置與n個所述第二反應罐一一相連接，所述第二供液裝置用于為對應的所述第二反應罐中加入廢液，且自首位的第二供液裝置到尾部的第二供液裝置，所述第二供液裝置的供液量逐漸降低。
5.根據權利要求4所述的一種廢液的處理方法，其特征在于，所述廢水處理系統還包括m個第二pH檢測模組與n個第二控制模組，其中：m個所述第二pH檢測模組一一設置于m個所述第二反應罐的排液口，用于分別檢測排出液體的pH值；n個所述第二控制模組與n個所述第二供液裝置一一相連接，各個所述第二控制模組基于前一個所述第二pH檢測模組的檢測值控制所述第二供液裝置的供液量。
6.根據權利要求2或4中任意一項所述的一種廢液的處理方法，其特征在于，所述廢水處理系統還包括：壓濾清洗裝置，所述壓濾清洗裝置與尾部的第二反應罐相連接，用于壓濾、清洗溶液中的磷酸鐵；回流裝置，所述回流裝置與所述壓濾清洗裝置以及尾部的第二反應罐相連接，用于將溶液輸送至首位的第一反應罐，以配出水液比在預設范圍的液體。
7.根據權利要求6所述的一種廢液的處理方法，其特征在于，所述廢水處理系統還包括：烘干裝置，用于烘干所述壓濾清洗裝置輸出的磷酸鐵物料；煅燒裝置，用于煅燒所述烘干裝置輸出的磷酸鐵物料；熱傳導裝置，包括相連接的蒸發室與輸送管道，所述蒸發室設置于所述煅燒裝置，所述輸送管道用于輸送蒸汽；其中，所述反應罐的外側設置有第一加熱管道，所述烘干裝置設置有第二加熱管道，所述第一加熱管道與所述第二加熱管道均設置于所述輸送管道。
8.根據權利要求1所述的一種廢液的處理方法，其特征在于，所述處理方法應用于廢水處理系統，所述廢水處理系統包括反應罐，所述反應罐包括：罐體；攪拌裝置，設置于所述罐體，用于攪拌廢液；加熱裝置，設置于所述罐體與所述攪拌裝置其中之一，用于加熱廢液；溫度檢測模組，設置于所述罐體，用于檢測廢液的溫度；加熱控制模組，基于所述溫度檢測模組的檢測值控制所述加熱裝置，以使廢液保持在預設范圍。
9.根據權利要求8所述的一種廢液的處理方法，其特征在于，所述攪拌裝置包括：滑動座，豎向滑動設置于所述罐體；攪拌器，轉動設置于所述滑動座，用于攪拌廢液；第一驅動件，設置于所述滑動座，用于驅動所述攪拌器轉動；第二驅動件，用于驅動所述滑動座上下滑動。
10.一種廢水處理系統，其特征在于，應用于權利要求1至9中任意一項所述的處理方法。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出了一種廢液的處理方法，目的在于對廢蝕刻液進行資源化利用，降低環境風險。

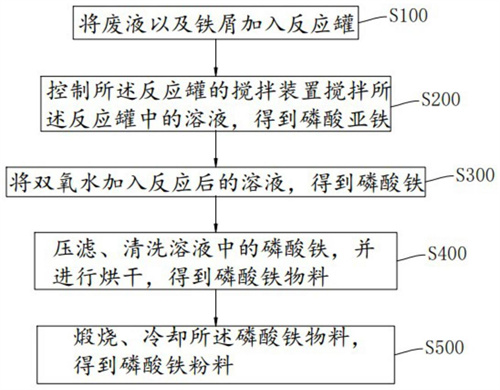

第一方面，本申請實施例提供了一種廢液的處理方法，包括：
S100將廢液以及鐵屑加入反應罐；
S200控制所述反應罐的攪拌裝置攪拌所述反應罐中的溶液，得到磷酸亞鐵；
S300將雙氧水加入反應后的溶液，得到磷酸鐵；
S400壓濾、清洗溶液中的磷酸鐵，并進行烘干，得到磷酸鐵物料；
S500煅燒、冷卻所述磷酸鐵物料，得到磷酸鐵粉料。
在一些實施例中，所述處理方法應用于廢水處理系統，所述廢水處理系統包括m個第一反應罐、m個第一供液裝置、n個第二反應罐與n個第二供液裝置，其中：
m個所述第一反應罐依次相連接，以使廢液依次經過各個所述第一反應罐；
m個所述第一供液裝置與m個所述第一反應罐一一相連接，所述第一供液裝置用于為對應的所述第一反應罐中加入廢液，且自首位的第一供液裝置到尾部的第一供液裝置，所述第一供液裝置的供液量逐漸降低；
n個所述第二反應罐依次相連接，以使廢液依次經過各個所述第二反應罐，且首位的第二反應罐與尾部的第一反應罐相連接；
n個所述第二供液裝置與n個所述第二反應罐一一相連接，所述第二供液裝置用于為對應的所述第二反應罐中加入雙氧水，且自首位的第二供液裝置到尾部的第二供液裝置，所述第二供液裝置的供液量逐漸降低。
在一些實施例中，所述廢水處理系統還包括m個第一pH檢測模組與m-1個第一控制模組，其中：
m個所述第一pH檢測模組分別設置于m個所述第一反應罐的排液口，用于分別檢測排出液體的pH值；
m-1個所述第一控制模組分別與后m-1個所述第一供液裝置相連接，各個所述第一控制模組基于前后相鄰所述第一pH檢測模組之間的檢測差值控制所述第一供液裝置的供液量。
在一些實施例中，所述處理方法應用于廢水處理系統，所述廢水處理系統包括m個第一反應罐、m個第一供液裝置、n個第二反應罐與n個第二供液裝置，其中：
m個所述第一反應罐與n個所述第二反應罐依次交錯連接；
m個所述第一供液裝置與m個所述第一反應罐一一相連接，所述第一供液裝置用于為對應的所述第一反應罐中加入廢液，且自首位的第一供液裝置到尾部的第一供液裝置，所述第一供液裝置的供液量逐漸降低；
n個所述第二供液裝置與n個所述第二反應罐一一相連接，所述第二供液裝置用于為對應的所述第二反應罐中加入廢液，且自首位的第二供液裝置到尾部的第二供液裝置，所述第二供液裝置的供液量逐漸降低。
在一些實施例中，所述廢水處理系統還包括m個第二pH檢測模組與n個第二控制模組，其中：
m個所述第二pH檢測模組一一設置于m個所述第二反應罐的排液口，用于分別檢測排出液體的pH值；
n個所述第二控制模組與n個所述第二供液裝置一一相連接，各個所述第二控制模組基于前一個所述第二pH檢測模組的檢測值控制所述第二供液裝置的供液量。
在一些實施例中，所述廢水處理系統還包括：
壓濾清洗裝置，所述壓濾清洗裝置與尾部的第二反應罐相連接，用于壓濾、清洗溶液中的磷酸鐵；
回流裝置，所述回流裝置與所述壓濾清洗裝置以及尾部的第二反應罐相連接，用于將溶液輸送至首位的第一反應罐，以配出水液比在預設范圍的液體。
在一些實施例中，所述廢水處理系統還包括：
烘干裝置，用于烘干所述壓濾清洗裝置輸出的磷酸鐵物料；
煅燒裝置，用于煅燒所述烘干裝置輸出的磷酸鐵物料；
熱傳導裝置，包括相連接的蒸發室與輸送管道，所述蒸發室設置于所述煅燒裝置，所述輸送管道用于輸送蒸汽；其中，所述反應罐的外側設置有第一加熱管道，所述烘干裝置設置有第二加熱管道，所述第一加熱管道與所述第二加熱管道均設置于所述輸送管道。
在一些實施例中，所述處理方法應用于廢水處理系統，所述廢水處理系統包括反應罐，所述反應罐包括：
罐體；
攪拌裝置，設置于所述罐體，用于攪拌廢液；
加熱裝置，設置于所述罐體與所述攪拌裝置其中之一，用于加熱廢液；
溫度檢測模組，設置于所述罐體，用于檢測廢液的溫度；
加熱控制模組，基于所述溫度檢測模組的檢測值控制所述加熱裝置，以使廢液保持在預設范圍。
在一些實施例中，所述攪拌裝置包括：
滑動座，豎向滑動設置于所述罐體；
攪拌器，轉動設置于所述滑動座，用于攪拌廢液；
第一驅動件，設置于所述滑動座，用于驅動所述攪拌器轉動；
第二驅動件，用于驅動所述滑動座上下滑動。
第二方面，本申請實施例提供了一種廢水處理系統，應用于上述的處理方法。
從以上技術方案可以看出，本申請實施例具有以下優點：本申請利用鐵屑與廢液相反應，得到磷酸亞鐵，并利用雙氧水氧化磷酸亞鐵，得到需要的磷酸鐵。相比于現有技術中處理廢液的方式，本申請?jiān)诮鉀Q廢液的同時，又利用廢液得到磷酸鐵，實現了廢液資源化利用，節約了成本，降低了環境風險。
（發明人：梁海波;胡春林;楊龍;鐘明釗;邵華森）
