公布日：2023.12.19

申請日：2023.10.11

分類號：C02F11/15(2019.01)I;C02F11/13(2019.01)I

摘要

本發明公開了一種超聲電磁耦合移動流化床，具體涉及流化床技術領域，包括流化床底座，流化床底座頂端固定連通有進料斗，在進料斗的內部安裝有擠壓分離機構；其中擠壓分離機構包括設置在進料斗內部的驅動軸，在驅動軸的外壁且靠近其前端位置處固定連接有減速驅動齒輪。本發明采用擠壓分離機構啟動固定在進料斗上的減速驅動電機減速驅動齒輪帶動聯動齒輪旋轉嚙合傳動，兩個擠壓套輥能夠帶動污油泥相對擠壓在超聲振動棒的外壁位置處，能夠通過多方向?qū)ξ塾湍噙M(jìn)行超聲振動分離，污油泥中的固體和液體之間作用粘力大幅度降低，后期加熱分解時間更短，分離污泥與液體分離更加高效，省時省力。

權利要求書

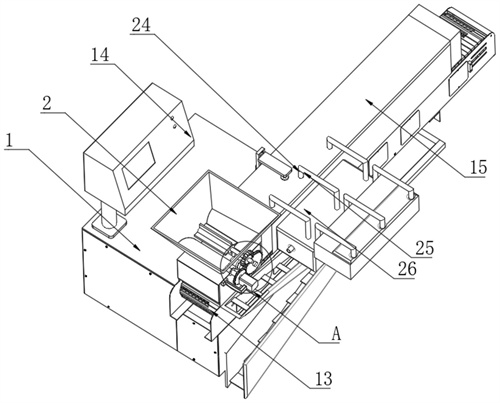

1.一種超聲電磁耦合移動流化床，包括流化床底座(1)，所述流化床底座(1)頂端固定連通有進料斗(2)，其特征在于：所述進料斗(2)的內部安裝有擠壓分離機構；所述擠壓分離機構包括設置在進料斗(2)內部的驅動軸(3)，在驅動軸(3)的外壁且靠近其前端位置處固定連接有減速驅動齒輪(4)，且減速驅動齒輪(4)的一側設有聯動齒輪(5)，在聯動齒輪(5)的內壁固定連接有貫穿至流化床底座(1)內部的聯動轉軸(6)，且在聯動齒輪(5)的上方安裝有擠壓齒輪(7)，所述擠壓齒輪(7)的內部固定連接有貫穿至流化床底座(1)內部的擠壓聯動軸(8)，所述擠壓聯動軸(8)的外壁且在進料斗(2)內部位置處固定連接有多點位擠壓輥(9)，在多點位擠壓輥(9)的下方安裝有超聲振動棒(10)，所述進料斗(2)的一側安裝有貼合限位組件。

2.根據權利要求1所述的超聲電磁耦合移動流化床，其特征在于：所述擠壓聯動軸(8)和聯動轉軸(6)以及驅動軸(3)均與流化床底座(1)之間轉動連接。

3.根據權利要求1所述的超聲電磁耦合移動流化床，其特征在于：所述聯動齒輪(5)分別與減速驅動齒輪(4)和擠壓齒輪(7)之間嚙合傳動連接，且減速驅動齒輪(4)和聯動齒輪(5)的前側處于同一豎平面。

4.根據權利要求1所述的超聲電磁耦合移動流化床，其特征在于：所述超聲振動棒(10)的兩側均設有兩個擠壓套輥(11)，且兩個擠壓套輥(11)分別與聯動轉軸(6)和驅動軸(3)一一對應固定連接。

5.根據權利要求1所述的超聲電磁耦合移動流化床，其特征在于：所述流化床底座(1)的內壁安裝有傳動連接的傳動流化床(13)，且傳動流化床(13)與進料斗(2)之間設有間隙，在驅動軸(3)的前端同軸傳動連接有減速驅動電機(12)，且減速驅動電機(12)與進料斗(2)之間固定連接，所述流化床底座(1)的頂端且位于進料斗(2)后方位置處安裝有控制器(14)。

6.根據權利要求1所述的超聲電磁耦合移動流化床，其特征在于：所述貼合限位組包括安裝在進料斗(2)一側的熱處理箱(15)，且熱處理箱(15)的內部豎向滑動連接的聯動支柱(16)，所述聯動支柱(16)的底端焊接有聯動支條(17)，在聯動支條(17)的底端從左到右依次安裝有多個電磁加熱板(18)，且聯動支柱(16)的頂端焊接有聯動固定板(19)，螺紋套接支塊(20)，在螺紋套接支塊(20)的外壁安裝有豎向滑動連接的導向框板(22)，且螺紋套接支塊(20)的內部設有與導向框板(22)轉動連接的聯動螺桿(21)，在聯動螺桿(21)的底端延伸至導向框板(22)下方并同軸傳動連接有減速電機(23)，所述熱處理箱(15)的頂端固定連通有氣液分離凈化組件。

7.根據權利要求6所述的超聲電磁耦合移動流化床，其特征在于：多個所述電磁加熱板(18)均與聯動支條(17)之間固定連接，相鄰兩個電磁加熱板(18)下表面處于同一水平線位置。

8.根據權利要求6所述的超聲電磁耦合移動流化床，其特征在于：所述聯動螺桿(21)與螺紋套接支塊(20)之間螺紋連接，多個所述電磁加熱板(18)的底端拐角線均經倒圓角處理。

9.根據權利要求6所述的超聲電磁耦合移動流化床，其特征在于：所述氣液分離凈化組件包括固定連通在熱處理箱(15)頂端的多個連通管(24)，且連通管(24)的頂端焊接連通有連接管(25)，所述連接管(25)底端焊接連通有用于冷卻氣體的油液冷卻分離箱(26)，在油液冷卻分離箱(26)的內部從前到后依次安裝有多個冷卻管(27)，且冷卻管(27)的一端部固定連通有冷卻水分流管(28)，在冷卻水分流管(28)的一側固定連通有對接管(29)，所述冷卻管(27)的另一端部固定連通有冷卻水匯集輸出管(30)，在油液冷卻分離箱(26)的底端且靠近其中部位置處固定連通有用于下排液體的液體下排管(31)，所述油液冷卻分離箱(26)的頂端且位于連接管(25)一側位置處固定連通有氣體輸出管(32)，且氣體輸出管(32)的底端固定連通有氣體凈化箱(33)，在氣體凈化箱(33)的內部安裝有用于過濾氣體的氣體過濾濾芯(34)，所述氣體凈化箱(33)的底端固定連通有氣體下排管(35)。

10.根據權利要求1所述的超聲電磁耦合移動流化床，其特征在于：所述驅動軸(3)和聯動轉軸(6)以及擠壓聯動軸(8)均由不銹鋼材質制成。

發明內容

為了克服現有技術的上述缺陷，本發明提供一種超聲電磁耦合移動流化床。

為實現上述目的，本發明提供如下技術方案：一種超聲電磁耦合移動流化床，包括流化床底座，所述流化床底座頂端固定連通有進料斗，所述進料斗的內部安裝有擠壓分離機構；

所述擠壓分離機構包括設置在進料斗內部的驅動軸，在驅動軸的外壁且靠近其前端位置處固定連接有減速驅動齒輪，且減速驅動齒輪的一側設有聯動齒輪，在聯動齒輪的內壁固定連接有貫穿至流化床底座內部的聯動轉軸，且在聯動齒輪的上方安裝有擠壓齒輪，所述擠壓齒輪的內部固定連接有貫穿至流化床底座內部的擠壓聯動軸，所述擠壓聯動軸的外壁且在進料斗內部位置處固定連接有多點位擠壓輥，在多點位擠壓輥的下方安裝有超聲振動棒，所述進料斗的一側安裝有貼合限位組件，所述擠壓聯動軸和聯動轉軸以及驅動軸均與流化床底座之間轉動連接，且驅動軸和聯動轉軸以及擠壓聯動軸均由不銹鋼材質制成，所述聯動齒輪分別與減速驅動齒輪和擠壓齒輪之間嚙合傳動連接，且減速驅動齒輪和聯動齒輪的前側處于同一豎平面。

優選地，所述超聲振動棒的兩側均設有兩個擠壓套輥，且兩個擠壓套輥分別與聯動轉軸和驅動軸一一對應固定連接，所述流化床底座的內壁安裝有傳動連接的傳動流化床，且傳動流化床與進料斗之間設有間隙，在驅動軸的前端同軸傳動連接有減速驅動電機，且減速驅動電機與進料斗之間固定連接，所述流化床底座的頂端且位于進料斗后方位置處安裝有控制器。

通過采用上述技術方案，啟動固定在進料斗上的減速驅動電機，驅動軸帶動減速驅動齒輪旋轉，減速驅動齒輪帶動聯動齒輪旋轉嚙合傳動，聯動齒輪帶動聯動轉軸旋轉，聯動齒輪帶動擠壓齒輪嚙合旋轉，擠壓齒輪帶動擠壓聯動軸使多點位擠壓輥旋轉，兩個擠壓套輥能夠帶動污油泥相對擠壓在超聲振動棒的外壁位置處，能夠通過多方向?qū)ξ塾湍噙M(jìn)行超聲振動分離。

優選地，所述貼合限位組包括安裝在進料斗一側的熱處理箱，且熱處理箱的內部豎向滑動連接的聯動支柱，所述聯動支柱的底端焊接有聯動支條，在聯動支條的底端從左到右依次安裝有多個電磁加熱板，且聯動支柱的頂端焊接有聯動固定板，螺紋套接支塊，在螺紋套接支塊的外壁安裝有豎向滑動連接的導向框板，且螺紋套接支塊的內部設有與導向框板轉動連接的聯動螺桿，在聯動螺桿的底端延伸至導向框板下方并同軸傳動連接有減速電機，所述熱處理箱的頂端固定連通有氣液分離凈化組件，多個所述電磁加熱板均與聯動支條之間固定連接，相鄰兩個電磁加熱板下表面處于同一水平線位置，所述聯動螺桿與螺紋套接支塊之間螺紋連接，多個所述電磁加熱板的底端拐角線均經倒圓角處理。

通過采用上述技術方案，減速電機帶動聯動螺桿在導向框板內部正轉，聯動螺桿帶動螺紋套接支塊在螺紋的作用下沿著導向框板內部導向下移，螺紋套接支塊帶動聯動固定板使聯動支柱向下移動，聯動支柱帶動聯動支條使三個電磁加熱板向下移動，電磁加熱板能夠?qū)崿F(xiàn)電磁加熱，能夠使油液形成氣體快速輸送到四個連通管內部。

優選地，所述氣液分離凈化組件包括固定連通在熱處理箱頂端的多個連通管，且連通管的頂端焊接連通有連接管，所述連接管底端焊接連通有用于冷卻氣體的油液冷卻分離箱，在油液冷卻分離箱的內部從前到后依次安裝有多個冷卻管，且冷卻管的一端部固定連通有冷卻水分流管，在冷卻水分流管的一側固定連通有對接管，所述冷卻管的另一端部固定連通有冷卻水匯集輸出管，在油液冷卻分離箱的底端且靠近其中部位置處固定連通有用于下排液體的液體下排管，所述油液冷卻分離箱的頂端且位于連接管一側位置處固定連通有氣體輸出管，且氣體輸出管的底端固定連通有氣體凈化箱，在氣體凈化箱的內部安裝有用于過濾氣體的氣體過濾濾芯，所述氣體凈化箱的底端固定連通有氣體下排管。

通過采用上述技術方案，將氣體輸送到連通管內，由連接管輸送到多個冷卻管上，將冷卻水對接到對接管上，冷卻水順著對接管進入到冷卻水分流管內，通過冷卻水分流管輸送到多個冷卻管內部，再由冷卻管與氣體接觸冷卻，其中一部分氣體冷卻后形成液體下滴聚集在油液冷卻分離箱內壁底端位置處，通過冷卻水匯集輸出管下排分離油污水，再將油污水通過旋風分離器實現分離，而氣體順著氣體輸出管進入到氣體凈化箱內，通過氣體凈化箱內部的氣體過濾濾芯過濾，再由填料凈化塔進行凈化處理。

本發明的技術效果和優點：

1、本發明采用擠壓分離機構啟動固定在進料斗上的減速驅動電機，減速驅動電機帶動驅動軸在進料斗內部正轉，減速驅動齒輪帶動聯動齒輪旋轉嚙合傳動，聯動齒輪帶動聯動轉軸旋轉，兩個擠壓套輥能夠帶動污油泥相對擠壓在超聲振動棒的外壁位置處，能夠通過多方向?qū)ξ塾湍噙M(jìn)行超聲振動分離，污油泥中固體和液體分離，避免污油泥中液體與固體粘接在一起過緊，在這種瞬時的高溫高壓作用下，油泥中的油分與固體顆粒被分離，從而實現脫除油泥中油分的目的，降低熱解反應器負荷，后期加熱時間更短，分離污泥與液體更加省時省力；

2、本發明通過貼合限位組件使減速電機帶動聯動螺桿在導向框板內部正轉，聯動螺桿打的哦該螺紋套接支塊在螺紋的作用下沿著導向框板內部導向下移，螺紋套接支塊帶動聯動固定板使聯動支柱向下移動，聯動支柱帶動聯動支條使三個電磁加熱板向下移動，電磁加熱板快速對傳動流化床上表面流化移動的污油泥進行高溫貼合加熱，污油泥均勻貼合加熱，熱分解時間更短；

3、本發明采用貼合限位組件通過連通管輸送到連接管內，由連接管輸送到多個冷卻管上，冷卻水順著對接管進入到冷卻水分流管內，再由冷卻管與氣體接觸冷卻，其中一部分氣體冷卻后形成液體下滴聚集在油液冷卻分離箱內壁底端位置處，氣體順著氣體輸出管進入到氣體凈化箱內，通過氣體凈化箱內部的氣體過濾濾芯過濾，能夠多通道對氣液冷卻分離，流化處理效率更快，處理時間更短；

通過上述多個作用的相互影響，首先通過兩個擠壓套輥能夠帶動污油泥相對擠壓在超聲振動棒的外壁位置處，能夠通過多方向?qū)ξ塾湍噙M(jìn)行超聲振動分離，再通過三個電磁加熱板向下移動，電磁加熱板快速對傳動流化床上表面流化移動的污油泥進行高溫貼合加熱，最后通過能夠多通道對氣液冷卻分離，流化處理效率更快，綜上處理污油泥時間更短，熱分解速度更快，能夠提高流化床處理效率。

（發明人：劉新亮;肖厚義;宋強）
