公布日：2024.06.21
申請日：2024.05.08
分類號：B01D25/21(2006.01)I;B01D25/34(2006.01)I;B01D25/38(2006.01)I;C02F1/00(2023.01)I;C02F11/122(2019.01)I
摘要
本發明涉及污水處理技術領域，具體為一種板框式污水處理過濾機，包括機框，機框一側內壁位于頂端處固定安裝有安裝框，且安裝框前端面開設有橫槽，安裝框頂部等距離設置有若干組滑槽，且安裝框內部固定安裝有限位框，限位框內部等距離設置有若干組壓濾組件，機框遠離安裝框的一側內壁頂端處設置有氣缸，且氣缸的輸出端設置有推桿，推桿遠離氣缸一端固定安裝有U型插框；本發明是通過設置壓濾組件、U型插框及清潔組件等結構，先通過對污水逐級單獨過濾，減少因單組濾板堵塞污水難以流通進而無法多級壓濾的情況，再通過濾框內部濾板的活動設置以及清潔組件結合的清潔方式，加快單獨濾框內部污泥的快速排出速率，提高污水處理過濾效果。
權利要求書

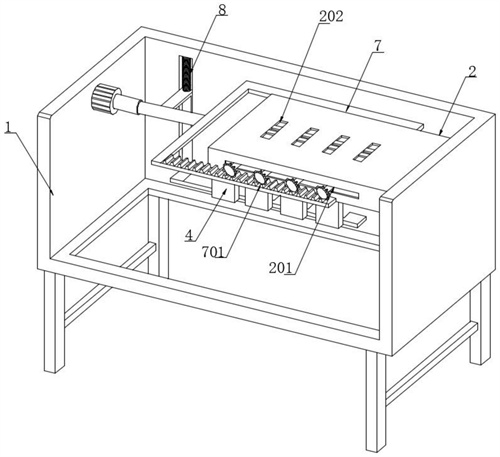

1.一種板框式污水處理過濾機，包括機框(1)，所述機框(1)一側內壁位于頂端處固定安裝有安裝框(2)，且安裝框(2)前端面開設有橫槽(201)，其特征在于：所述安裝框(2)頂部等距離設置有若干組滑槽(202)，且安裝框(2)內部固定安裝有限位框(3)，所述限位框(3)內部等距離設置有若干組壓濾組件(4)，所述機框(1)遠離安裝框(2)的一側內壁頂端處設置有氣缸(5)，且氣缸(5)的輸出端設置有推桿(6)，所述推桿(6)遠離氣缸(5)一端固定安裝有U型插框(7)；所述安裝框(2)貫穿至U型插框(7)內部，所述U型插框(7)頂面且位于前端框邊處設置有齒牙組(701)，所述U型插框(7)遠離安裝框(2)的一側并位于推桿(6)后端處固定安裝有抵條(702)，且抵條(702)頂部一端呈斜切面設置，所述機框(1)內部位于U型插框(7)一側處設置有清潔組件(8)。
2.根據權利要求1所述的一種板框式污水處理過濾機，其特征在于，所述壓濾組件(4)包括壓框(401)及濾框(402)，所述濾框(402)固定安裝在限位框(3)后端內壁處，且壓框(401)對應設置在濾框(402)前端處，所述壓框(401)與濾框(402)對立面并位于邊框處均內嵌設置有磁條(403)，前后對應兩組所述磁條(403)磁性相吸；所述壓框(401)與濾框(402)頂部中心處均固定安裝有滑塊(404)，且其兩者頂部的滑塊(404)共同滑動在同一組滑槽(202)內，所述壓框(401)靠近濾框(402)的一端中心處固定安裝有抵桿(405)，所述壓框(401)遠離抵桿(405)的一端面中心處固定安裝有凸形結構的活動筒(406)，且活動筒(406)前端延伸至限位框(3)前端，所述活動筒(406)外部位于限位框(3)前端處設置有彈簧組圈一(407)，且活動筒(406)內壁設置有螺旋槽(408)。
3.根據權利要求2所述的一種板框式污水處理過濾機，其特征在于，所述活動筒(406)內部貫穿連接有長筒(409)，且長筒(409)貫穿橫槽(201)并延伸至齒牙組(701)上端，所述長筒(409)外壁位于活動筒(406)的一端固定安裝有限位軸(410)，且限位軸(410)卡接在螺旋槽(408)內部，所述長筒(409)前端固定安裝有限位齒盤(411)，且限位齒盤(411)與齒牙組(701)上下嚙合。
4.根據權利要求2所述的一種板框式污水處理過濾機，其特征在于，所述濾框(402)開口處活動設置有濾板(412)，若干組所述濾板(412)的網孔孔徑由左至右依次遞減，且濾板(412)表面與抵桿(405)前后對應處設置有圓槽(413)，所述濾板(412)后端面位于四組邊角處分別固定安裝有插桿(414)，且插桿(414)后端面固定安裝有阻塊(415)；四組所述插桿(414)分別插接在濾框(402)上下端內壁位于中段處所固定安裝的限位塊(416)內部，且插桿(414)外部位于濾板(412)與限位塊(416)之間共同纏繞設置有防水彈簧組圈(417)，所述濾框(402)一側面位于中心靠前位置設置有進水閥管(418)，且濾框(402)另一側面中心靠后位置設置有L型排水管(419)，相鄰兩組所述濾框(402)對立面的進水閥管(418)與L型排水管(419)相互連接。
5.根據權利要求1所述的一種板框式污水處理過濾機，其特征在于，所述清潔組件(8)包括凹形滑框(801)，所述凹形滑框(801)滑動連接在機框(1)后端內壁所開設的豎槽(802)內部，且凹形滑框(801)頂面與豎槽(802)頂部內壁之間共同固定安裝有彈簧阻尼減震器(803)，所述凹形滑框(801)頂部內壁位于開口處固定安裝有豎框(804)，且豎框(804)頂部內壁呈斜面設置，抵條(702)的斜切面端與豎框(804)左右對應。
6.根據權利要求5所述的一種板框式污水處理過濾機，其特征在于，所述凹形滑框(801)一側面位于底部位置固定安裝有延展板(805)，且延展板(805)延伸至的安裝框(2)底部，所述延展板(805)后端面等距離設置有若干組卡槽(806)，且卡槽(806)分別與若干組濾框(402)上下對應，所述延展板(805)內壁處設置有清潔排刷(807)。
發明內容
本發明的目的就在于設置壓濾組件、U型插框及清潔組件等結構，先通過對污水逐級單獨過濾，減少因單組濾板堵塞污水難以流通進而無法多級壓濾的情況，再通過濾框內部濾板的活動設置以及清潔組件結合的雙重清潔方式，加快單獨濾框內部污泥的快速排出速率，提高污水處理過濾效果。
本發明的目的可以通過以下技術方案實現：一種板框式污水處理過濾機，包括機框，所述機框一側內壁位于頂端處固定安裝有安裝框，且安裝框前端面開設有橫槽，所述安裝框頂部等距離設置有若干組滑槽，且安裝框內部固定安裝有限位框，所述限位框內部等距離設置有若干組壓濾組件，所述機框遠離安裝框的一側內壁頂端處設置有氣缸，且氣缸的輸出端設置有推桿，所述推桿遠離氣缸一端固定安裝有U型插框；
所述安裝框貫穿至U型插框內部，所述U型插框頂面且位于前端框邊處設置有齒牙組，所述U型插框遠離安裝框的一側并位于推桿后端處固定安裝有抵條，且抵條頂部一端呈斜切面設置，所述機框內部位于U型插框一側處設置有清潔組件。
進一步的，所述壓濾組件包括壓框及濾框，所述濾框固定安裝在限位框后端內壁處，且壓框?qū)?yīng)設置在濾框前端處，所述壓框與濾框?qū)α⒚娌⑽挥谶吙蛱幘鶅?nèi)嵌設置有磁條，前后對應兩組所述磁條磁性相吸；
所述壓框與濾框頂部中心處均固定安裝有滑塊，且其兩者頂部的滑塊共同滑動在同一組滑槽內，所述壓框靠近濾框的一端中心處固定安裝有抵桿，所述壓框遠離抵桿的一端面中心處固定安裝有凸形結構的活動筒，且活動筒前端延伸至限位框前端，所述活動筒外部位于限位框前端處設置有彈簧組圈一，且活動筒內壁設置有螺旋槽。
進一步的，所述活動筒內部貫穿連接有長筒，且長筒貫穿橫槽并延伸至齒牙組上端，所述長筒外壁位于活動筒的一端固定安裝有限位軸，且限位軸卡接在螺旋槽內部，所述長筒前端固定安裝有限位齒盤，且限位齒盤與齒牙組上下嚙合。
進一步的，所述濾框開口處活動設置有濾板，若干組所述濾板的網孔孔徑由左至右依次遞減，且濾板表面與抵桿前后對應處設置有圓槽，所述濾板后端面位于四組邊角處分別固定安裝有插桿，且插桿后端面固定安裝有阻塊；
四組所述插桿分別插接在濾框上下端內壁位于中段處所固定安裝的限位塊內部，且插桿外部位于濾板與限位塊之間共同纏繞設置有防水彈簧組圈，所述濾框一側面位于中心靠前位置設置有進水閥管，且濾框另一側面中心靠后位置設置有L型排水管，相鄰兩組所述濾框?qū)α⒚娴倪M(jìn)水閥管與L型排水管相互連接。
進一步的，所述清潔組件包括凹形滑框，所述凹形滑框滑動連接在機框后端內壁所開設的豎槽內部，且凹形滑框頂面與豎槽頂部內壁之間共同固定安裝有彈簧阻尼減震器，所述凹形滑框頂部內壁位于開口處固定安裝有豎框，且豎框頂部內壁呈斜面設置，抵條的斜切面端與豎框左右對應。
進一步的，所述凹形滑框一側面位于底部位置固定安裝有延展板，且延展板延伸至的安裝框底部，所述延展板后端面等距離設置有若干組卡槽，且卡槽分別與若干組濾框上下對應，所述延展板內壁處設置有清潔排刷。
與現有技術相比，本發明的有益效果是：
1、本發明是通過設置壓濾組件及U型插框，利用U型插框移動，迫使限位齒盤及長筒自轉，而長筒與活動筒配合運動，迫使壓框向?qū)?yīng)的濾框處移動，兩者利用磁條緊密吸附而減少滲水，再由邊緣處的，通過污水的逐級過濾以及若干組濾框單獨設置，以減少因單組濾板堵塞污水難以流通進而無法多級壓濾的情況，提高污水過濾處理效率；
與此同時，壓框與濾框重合時，濾板移動而便于污水進入及過濾；濾水完畢后，壓框與濾框分離，且失去對濾板抵壓，由此，濾板復位至濾框開口處，以便將壓濾的泥塊推出，以免泥塊積存在濾框內腔的情況，方便對濾框的自動清理。
2、再設置清潔組件，U型插框帶動抵條反向移動，濾框與壓框分離，且抵條插入對應的豎框內部，迫使凹形滑框及延展板均向上抬升，由此延展板向若干組濾框靠近，直至若干組濾框前端框體分別滑動至對應的卡槽內部，若干組清潔排刷分別與對應的濾板下相對運動，以便進一步將其表面殘留未成形的污泥清理刮蹭，以保證后續污水的壓濾，進一步提高污水處理效率。
（發明人：周洪將;仝波;周洪雨;周洪廠）
