公布日：2023.12.19
申請日：2023.11.03
分類號：B01D33/11(2006.01)I;B01D33/54(2006.01)I;B01D33/76(2006.01)I;C02F11/125(2019.01)I
摘要
本發明公開了一種具有自清理功能的固液分離機，具體涉及污泥處理技術領域，包括筒體和筒體底端固定連接的兩個支撐板，所述筒體內部轉動連接有轉筒組件，所述轉筒組件一端貫穿于筒體外壁一側且轉筒組件與筒體轉動連接。本發明通過在轉筒內部設置第一凹槽和第二凹槽，在第一凹槽內部設置敲擊桿，在敲擊桿外壁設置敲擊球，致使敲擊球可以對保護層內部進行敲擊，本發明中，在通過固液分離設備進行固液分離時，固體物質內部顆粒已對內部微孔堵塞，致使后續設備清理麻煩，該設備可以通過對敲擊桿的位置限制解除，在電機自身的轉動下帶動敲擊桿和敲擊球運動，進而使保護層內部的微孔可以方便自行清理。
權利要求書

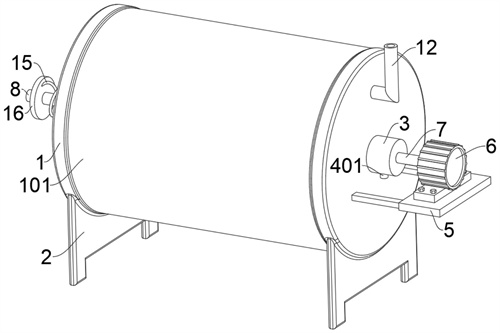

1.一種具有自清理功能的固液分離機，包括筒體(1)和筒體(1)底端固定連接的兩個支撐板(2)，其特征在于：所述筒體(1)內部轉動連接有轉筒組件(3)，所述轉筒組件(3)一端貫穿于筒體(1)外壁一側且轉筒組件(3)與筒體(1)轉動連接，所述轉筒組件(3)內部開設有第一凹槽(301)，所述第一凹槽(301)內部設有敲擊桿(302)，且所述敲擊桿(302)與所述轉筒組件(3)滑動連接，所述敲擊桿(302)外壁固定連接有定位塊(303)，所述定位塊(303)外壁一側開設有定位槽(304)，所述轉筒組件(3)內部位于第一凹槽(301)一側開設有第二凹槽(305)，所述第一凹槽(301)內部設有移動桿(306)，所述移動桿(306)位于第一凹槽(301)一端固定連接有圓盤(307)，所述圓盤(307)外壁一側固定連接有定位桿(308)，所述定位桿(308)一端與定位槽(304)滑動連接，定位桿(308)和定位槽(304)相互連接會使敲擊桿(302)的位置得到限制。
2.根據權利要求1所述的一種具有自清理功能的固液分離機，其特征在于：所述移動桿(306)一端貫穿于第二凹槽(305)內部且移動桿(306)與轉筒組件(3)滑動連接，所述敲擊桿(302)遠離第一凹槽(301)一端固定連接有敲擊球(309)，所述敲擊球(309)內部固定連接有第一磁鐵(310)，所述第一凹槽(301)內部開設有滑槽(311)，所述滑槽(311)內部滑動連接有滑板(312)，所述滑板(312)外壁與敲擊桿(302)外壁固定連接，所述滑板(312)外壁與滑槽(311)之間設有第一彈簧(313)。
3.根據權利要求2所述的一種具有自清理功能的固液分離機，其特征在于：所述第一彈簧(313)一端與滑板(312)外壁固定連接，所述移動桿(306)遠離圓盤(307)一端固定連接有擠壓板(314)，所述擠壓板(314)外壁與第二凹槽(305)之間設有第二彈簧(315)，所述移動桿(306)底端固定連接有受壓板(316)。
4.根據權利要求1所述的一種具有自清理功能的固液分離機，其特征在于：所述第二凹槽(305)內部設有調節組件(4)，所述調節組件(4)包括轉桿(401)和轉桿(401)外壁固定連接的轉盤(402)，所述轉桿(401)一端貫穿于轉筒外壁一側且轉桿(401)與轉筒轉動連接。
5.根據權利要求4所述的一種具有自清理功能的固液分離機，其特征在于：所述轉盤(402)外壁固定連接有轉板(403)，所述轉板(403)遠離轉盤(402)一端鉸接有滾輪(404)。
6.根據權利要求1所述的一種具有自清理功能的固液分離機，其特征在于：所述筒體(1)外壁固定連接有支撐架(5)，所述支撐架(5)外壁通過螺栓連接有電機(6)，所述電機(6)輸出軸一端固定連接有主動軸(7)。
7.根據權利要求6所述的一種具有自清理功能的固液分離機，其特征在于：所述主動軸(7)遠離電機(6)輸出軸一端與轉筒組件(3)外壁固定連接，所述轉筒組件(3)外壁遠離主動軸(7)一側固定連接有從動軸(8)，所述從動軸(8)外壁固定連接有螺旋片(9)，所述筒體(1)內部粘接有保護層(102)，所述保護層(102)內部固定連接有第二磁鐵(11)。
8.根據權利要求7所述的一種具有自清理功能的固液分離機，其特征在于：所述筒體(1)外壁粘接有承壓層(101)，所述保護層(102)與承壓層(101)之間粘接有過濾層(103)，所述承壓層(101)外壁分布有大量透水孔。
9.根據權利要求1所述的一種具有自清理功能的固液分離機，其特征在于：所述筒體(1)外壁一側固定連接有進料管(12)，所述筒體(1)外壁遠離進料管(12)一側開設有出料口(13)，所述出料口(13)內部滑動連接有擋板(14)，所述擋板(14)外壁設有第三彈簧(15)。
10.根據權利要求9所述的一種具有自清理功能的固液分離機，其特征在于：所述從動軸(8)外壁固定連接有限位板(16)，所述第三彈簧(15)一端位于限位板(16)外壁一側。
發明內容
本發明的目的在于提供一種具有自清理功能的固液分離機，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種具有自清理功能的固液分離機，包括筒體和筒體底端固定連接的兩個支撐板，所述筒體內部轉動連接有轉筒組件，所述轉筒組件一端貫穿于筒體外壁一側且轉筒組件與筒體轉動連接，所述轉筒組件內部開設有第一凹槽，所述第一凹槽內部設有敲擊桿，且所述敲擊桿與所述轉筒組件滑動連接，所述敲擊桿外壁固定連接有定位塊，所述定位塊外壁一側開設有定位槽，所述轉筒組件內部位于第一凹槽一側開設有第二凹槽，所述第一凹槽內部設有移動桿，所述移動桿位于第一凹槽一端固定連接有圓盤，所述圓盤外壁一側固定連接有定位桿，所述定位桿一端與定位槽滑動連接，定位桿和定位槽相互連接會使敲擊桿的位置得到限制。
進一步的，所述移動桿一端貫穿于第二凹槽內部且移動桿與轉筒組件滑動連接，所述敲擊桿遠離第一凹槽一端固定連接有敲擊球，所述敲擊球內部固定連接有第一磁鐵，所述第一凹槽內部開設有滑槽，所述滑槽內部滑動連接有滑板，所述滑板外壁與敲擊桿外壁固定連接，所述滑板外壁與滑槽之間設有第一彈簧，第一彈簧的加入，使滑板可以回到初始位置。
進一步的，所述第一彈簧一端與滑板外壁固定連接，所述移動桿遠離圓盤一端固定連接有擠壓板，所述擠壓板外壁與第二凹槽之間設有第二彈簧，所述移動桿底端固定連接有受壓板，擠壓板的加入，使移動桿可以帶動第二彈簧運動。
進一步的，所述第二凹槽內部設有調節組件，所述調節組件包括轉桿和轉桿外壁固定連接的轉盤，所述轉桿一端貫穿于轉筒外壁一側且轉桿與轉筒轉動連接，轉盤的加入，使轉桿可以帶動轉板運動。
進一步的，所述轉盤外壁固定連接有轉板，所述轉板遠離轉盤一端鉸接有滾輪，滾輪的加入，使轉板和與受壓板之間的摩擦阻力減少。
進一步的，所述筒體外壁固定連接有支撐架，所述支撐架外壁通過螺栓連接有電機，所述電機輸出軸一端固定連接有主動軸，主動軸的加入，使電機輸出軸可以帶動轉筒運動。
進一步的，所述主動軸遠離電機輸出軸一端與轉筒組件外壁固定連接，所述轉筒組件外壁遠離主動軸一側固定連接有從動軸，所述從動軸外壁固定連接有螺旋片，所述筒體內部粘接有保護層，所述保護層內部固定連接有第二磁鐵，從動軸的加入，使轉筒可以帶動螺旋片運動。
進一步的，所述筒體外壁粘接有承壓層，所述保護層與承壓層之間粘接有過濾層，所述承壓層外壁分布有大量透水孔，圓盤的加入，使移動桿可以帶動定位桿運動。
進一步的，所述筒體外壁一側固定連接有進料管，所述筒體外壁遠離進料管一側開設有出料口，所述出料口內部滑動連接有擋板，所述擋板外壁設有第三彈簧，第三彈簧的加入，使擋板的位置可以回到初始位置。
進一步的，所述從動軸外壁固定連接有限位板，所述第三彈簧一端位于限位板外壁一側，滑板的加入，使敲擊桿可以帶動第一彈簧運動。
與現有技術相比，本發明的有益效果為：
1、本發明所述一種具有自清理功能的固液分離機，可以使該裝置方便對內部清理，通過在轉筒內部設置第一凹槽和第二凹槽，在第一凹槽內部設置移動桿，在移動桿一端設置圓盤，使移動桿可通過圓盤帶動定位桿運動，在圓盤外壁設置定位桿，在第一凹槽內部設置敲擊桿，在敲擊桿外壁設置敲擊球，致使敲擊球可以對保護層內部進行敲擊，在敲擊桿外壁設置定位塊，在定位塊外壁設置定位槽，使敲擊桿的位置方便固定，在敲擊桿外壁遠離定位塊一側設置滑板，在第一凹槽內部設置滑槽，在滑板與滑槽之間設置第一彈簧，使滑板的運動軌跡得到限制，本發明中，在通過固液分離設備進行固液分離時，固體物質內部顆粒已對內部微孔堵塞，致使后續設備清理麻煩，該設備可以通過對敲擊桿的位置限制解除，在電機自身的轉動下帶動敲擊桿和敲擊球運動，進而使保護層內部的微孔可以方便自行清理。
2、本發明所述一種具有自清理功能的固液分離機，可以使污泥混合液方便分離，通過在筒體外壁設置承壓層，承壓層外壁分布有多個透水孔，在筒體內部設置保護層，保護層由薄壁微孔不銹鋼組成，使固液可以得到一定分離，在轉筒一端設置從動軸，在從動軸外壁設置螺旋片，在從動軸一端滑動連接有擋板，使出料口方便堵塞，在擋板外壁設置第三彈簧，使擋板可以與出料口貼合，本發明中，因污泥進行自然沉降分離需要提前準備沉淀池，且污泥進行自然沉降分離耗時較久，致使污泥進行自然沉降分離需要場地較大且需要特定的場所，使中小型企業進行實際使用較為困難，進而使污泥不能得到有效處理，該設備對污泥混合液進行處理時，不需要對場地作要求，同時固液分離速率提高。
（發明人：王一民）
