公布日：2023.12.19
申請日：2023.11.17
分類號：C02F11/10(2006.01)I;C02F11/13(2019.01)I
摘要
本發明公布了一種污泥高溫分解裝置及方法，屬于污水、污泥處理技術領域，包括分解罐和烘干罐,分解罐的進料口連通于烘干罐的出料口；分解罐的排煙口上連通設置有換熱組件，烘干罐內轉動設置有使污泥活動的轉動筒，轉動筒內轉動設置有空心管,空心管內通入穿過換熱組件并與換熱組件內的煙氣進行換熱的空氣,空心管表面上設置若干個便于空氣噴射出來的噴射孔；轉動筒的內壁上固定設置有若干揚料板,揚料板上靠近轉動筒的進料端一側設置有若干便于將污泥泥塊劃破的破碎柵格。本發明用于解決設備能量不能有效循環利用，污泥烘干時，烘干時間長，能耗高的問題。
權利要求書

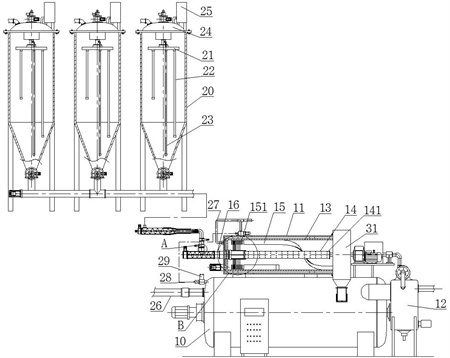

1.一種污泥高溫分解裝置，其特征在于，包括分解罐（10）和烘干罐（11）,分解罐（10）的進料口連通于烘干罐（11）的出料口；分解罐（10）的排煙口上連通設置有換熱組件（12），烘干罐（11）內轉動設置有使污泥活動的轉動筒（13），轉動筒（13）內轉動設置有空心管（14）,空心管（14）內通入穿過換熱組件（12）并與換熱組件（12）內的煙氣進行換熱的空氣,空心管（14）表面上設置若干個便于空氣噴射出來的噴射孔（141）；轉動筒（13）的內壁上固定設置有若干揚料板（15）,揚料板（15）上靠近轉動筒（13）的進料端一側設置有若干便于將污泥泥塊劃破的破碎柵格（151）；所述轉動筒（13）上轉動設置有第一進料管（16）,第一進料管（16）伸入到轉動筒（13）內，且與空心管（14）之間相互轉動設置有若干第一攪碎件（17）,第一攪碎件（17）與空心管（14）之間相互固定一起旋轉；第一攪碎件（17）上還固定設置有若干第二攪碎件（171）,第二攪碎件（171）可在破碎柵格（151）內活動；所述第一進料管（16）上連接有送料裝置；送料裝置上還連接有預存裝置；所述送料裝置包括第二進料管（18）,第二進料管（18）上設置有對污泥進行擠壓的擠壓段（181），第二進料管（18）內轉動設置螺旋絞龍（182）,螺旋絞龍（182）的主軸穿過擠壓段（181）后，在其端部設置有攪動齒（183）；螺旋絞龍（182）的主軸中間空心，且螺旋絞龍（182）的上連接氣源，并通過設置在與攪動齒（183）在同一位置的排氣孔（184）向外噴出到污泥內；擠壓段（181）的出料一側還設置有泄壓管（186），泄壓管（186）的出料端連通設置有與第一進料管（16）相互連通布置的絞龍組件（19）；泄壓管（186）內還設置相互彈性滑動設置在一起的第一框架（1861）和第二框架（1862），第一框架（1861）和第二框架（1862）上分別固定設置有切割件（1863）,切割件（1863）相互交錯形成可將污泥切碎的網格。
2.根據權利要求1所述的一種污泥高溫分解裝置，其特征在于，所述泄壓管（186）內滑動設置有滑移座（1864）,泄壓管（186）內還轉動設置有撥動滑移座（1864）往復活動的撥桿（188）,撥桿（188）上連接驅動源，滑移座（1864）上設置有若干對切割件（1863）進行清掃的清理刷（1865）；第二框架（1862）的內側壁上設置有導向塊（1867），滑移座（1864）的頂部固定設置有與導向塊（1867）下側面的波浪形表面接觸的頂桿（1866），導向塊（1867）在頂桿（1866）的推動下上下方向振動。
3.根據權利要求1所述的一種污泥高溫分解裝置，其特征在于，所述擠壓段（181）和泄壓管（186）之間設置有第一控制閥（185）,泄壓管（186）的一側設置有便于將氣體向外排出的排氣口（187）。
4.根據權利要求1所述的一種污泥高溫分解裝置，其特征在于，所述擠壓段（181）的外側設置有將其包裹的加強管套（189），加強管套（189）和擠壓段（181）之間還設置有濾水布，且擠壓段（181）上還具有便于水分滲出的縫隙。
5.根據權利要求1所述的一種污泥高溫分解裝置，其特征在于，所述預存裝置包括儲存罐（20）,儲存罐（20）內轉動設置有連接盤（21）,連接盤（21）上設置有若干個可向外將水吸出的第一管道（22），以及向儲存罐（20）內注入空氣的第二管道（23）；儲存罐（20）頂部密封固定設置頂蓋（24）,頂蓋（24）上設置有驅動連接盤（21）旋轉的驅動源，頂蓋（24）上還設置有向儲存罐（20）內投入藥劑的投藥組件（25）。
6.根據權利要求1所述的一種污泥高溫分解裝置，其特征在于，所述分解罐（10）上設置有便于將燃料引入到第三進料管（26）；烘干罐（11）上設置有與轉動筒（13）相互連通的排料管（27）,排料管（27）上設置有與分解罐（10）內相互連通的引料管（28）,引料管（28）上設置有控制進氣量的第二控制閥（29）。
7.采用如權利要求1所述的一種污泥高溫分解裝置進行污泥高溫分解的方法，其特征在于，包括以下步驟：S1：干燥過程，將待處理污泥引入至轉動筒（13）內，并通過空心管（14）引入熱風，將轉動筒（13）內的污泥水分控制到15%-30%；干燥時，轉動筒（13）旋轉，且空心管（14）需要做旋轉運動，以對污泥產生連續的氣流噴射效果，以減少在轉動筒（13）壁體上的粘接；S2：高溫分解過程，將S1中的污泥送至分解罐（10）中，進行高溫碳化處理，碳化過程中產生的煙氣收集于換熱組件（12）內；S3：能量循環過程，空心管（14）內引入的空氣先引入至換熱組件（12）內進行換熱，換熱時，焦油凝結物產生，并通過換熱組件（12）底部排出，然后經過加溫送至分解罐（10）內參與干燥；將S1中干燥后所排出的空氣引入到分解罐（10）中，保持引入的空氣含水率不高于30%，并控制進入到分解罐（10）內的量不超過分解罐（10）內氣體含量的20%；S4：煙氣處理過程，將S2中產生的燃燒尾氣先經過降溫處理，并將降溫過程中的余熱回收利用，然后將降溫后的煙氣采用化學藥劑去除酸、硝、汞有害物質，最后進行水洗除塵，合格后排入空氣中。
發明內容
針對以上問題，本發明提供一種污泥高溫分解裝置及方法，用于解決設備能量不能有效循環利用，污泥烘干時，烘干時間長，能耗高的問題。
為實現上述目的，本發明采用的技術方案是：一種污泥高溫分解裝置，包括分解罐和烘干罐,分解罐的進料口連通于烘干罐的出料口；
分解罐的排煙口上連通設置有換熱組件，烘干罐內轉動設置有使污泥活動的轉動筒，轉動筒內轉動設置有空心管,空心管內通入穿過換熱組件并與換熱組件內的煙氣進行換熱的空氣,空心管表面上設置若干個便于空氣噴射出來的噴射孔；
轉動筒的內壁上固定設置有若干揚料板,揚料板上靠近轉動筒的進料端一側設置有若干便于將污泥泥塊劃破的破碎柵格。
與現有技術相比，本發明的有益效果為：通過將分解罐內高溫分解產生的煙氣和轉動筒內烘干需要的空氣進行換熱，可以提高分解罐內的能量的有效利用效率，空心管注入的空氣在加熱時可以快速的達到需要的溫度；在對污泥進行烘干的時候，噴射孔上噴出的氣體在空心管旋轉的作用下，可以對粘接在轉動筒內壁上的污泥產生噴射作用，減少污泥在轉動筒內壁上的粘接，而在轉動筒的旋轉之下，通過揚料板和破碎柵格都可以對污泥起到拋料的作用，使其和空氣的接觸面積增加，而在破碎柵格的攪動之下，可以促使大塊的泥塊被劃破，避免出現大塊的泥塊造成外面干而里面濕的現象。
作為上述方案的進一步改進，所述轉動筒上轉動設置有第一進料管,第一進料管伸入到轉動筒內，且與空心管之間相互轉動設置有若干第一攪碎件,第一攪碎件與空心管之間相互固定一起旋轉；
第一攪碎件上還固定設置有若干第二攪碎件,第二攪碎件可在破碎柵格內活動。
上述改進的技術效果為：通過第一攪碎件，可以在送入到轉動筒內的泥塊進行第一次的打散和攪碎動作，而在第二攪碎件和破碎柵格的相互交錯的運動下，可以進一步的將泥塊攪碎。
作為上述方案的進一步改進，所述第一進料管上連接有送料裝置；送料裝置上還連接有預存裝置；
所述送料裝置包括第二進料管,第二進料管上設置有對污泥進行擠壓的擠壓段，第二進料管內轉動設置螺旋絞龍,螺旋絞龍的主軸穿過擠壓段后，在其端部設置有攪動齒；
螺旋絞龍的主軸中間空心，且螺旋絞龍的上連接氣源，并通過設置在與攪動齒在同一位置的排氣孔向外噴出到污泥內。
上述改進的技術效果為：通過第二進料管，對污泥進行傳送，并且在設置的擠壓段下，對污泥進行擠壓，使污泥內的水分滲出，在攪動齒的攪動之下，以及通入的高壓空氣的混合之下，使污泥疏松，污泥內部含有大量的氣泡，成高壓狀態。
作為上述方案的進一步改進，擠壓段的出料一側還設置有泄壓管，泄壓管的出料端連通設置有與第一進料管相互連通布置的絞龍組件；
泄壓管內還設置相互彈性滑動設置在一起的第一框架和第二框架，第一框架和第二框架上分別固定設置有切割件,切割件相互交錯形成可將污泥切碎的網格。
上述改進的技術效果為：通過設置的泄壓管，可以在污泥送出的時候，由于壓力的擴張，將污泥打散，避免成塊，而且在切割件的切割作用之下，可以將污泥切割成小塊，避免大塊成型。
作為上述方案的進一步改進，所述泄壓管內滑動設置有滑移座,泄壓管內還轉動設置有撥動滑移座往復活動的撥桿,撥桿上連接驅動源，滑移座上設置有若干對切割件進行清掃的清理刷；
第二框架的內側壁上設置有導向塊，滑移座的頂部固定設置有與導向塊下側面的波浪形表面接觸的頂桿，導向塊在頂桿的推動下上下方向振動。
上述改進的技術效果為：在撥桿的往復推動下，可以促使清理刷對切割件的表面進行清掃，減少污泥的粘黏，而且在滑移座往復運動的時候，通過頂桿對導向塊的頂推作用，可以使第二框架在上下方向上振動，從而使在切割件上的污泥可以被抖干凈。
作為上述方案的進一步改進，所述擠壓段和泄壓管之間設置有第一控制閥,泄壓管的一側設置有便于將氣體向外排出的排氣口。
上述改進的技術效果為：通過設置的第一控制閥，可以對第二進料管內的污泥進行阻擋，以完成加壓作用，而設置的排氣口，可以在第一控制閥打卡之后，將充入的空氣向外排出。
作為上述方案的進一步改進，所述擠壓段的外側設置有將其包裹的加強管套，加強管套和擠壓段之間還設置有濾水布，且擠壓段上還具有便于水分滲出的縫隙。
上述改進的技術效果為：設置加強管套主要是為了對擠壓段的外側起到加強的作用，同時設置濾水布，可以方便水向外濾出。
作為上述方案的進一步改進，所述預存裝置包括儲存罐,儲存罐內轉動設置有連接盤,連接盤上設置有若干個可以向外將水吸出的第一管道，以及向儲存罐內注入空氣的第二管道；
儲存罐頂部密封固定設置頂蓋,頂蓋上設置有驅動連接盤旋轉的驅動源，頂蓋上還設置有向儲存罐內投入藥劑的投藥組件。
上述改進的技術效果為：通過設置的第一管道和第二管道，可以在投藥組件投入藥劑之后，在連接盤的驅動源的驅動之下，對污泥和藥劑進行攪拌，以促使藥劑和污泥的混合，并且通過第二管道向污泥內注入高壓空氣，使污泥疏松，當污泥和水產生分層之后，可以通第一管道向外將水吸出。
作為上述方案的進一步改進，所述分解罐上設置有便于將燃料引入到第三進料管；
烘干罐上設置有與轉動筒相互連通的排料管,排料管上設置有與分解罐內相互連通的引料管,引料管上設置有控制進氣量的第二控制閥。
上述改進的技術效果為：通過設置排料管，可以將轉動筒內排出的空氣引入到分解罐內進行供氧。
采用污泥分解裝置高溫分解污泥的方法，包括以下步驟：
S1：干燥過程，將待處理污泥引入至轉動筒內，并通過空心管引入熱風，將轉動筒內的污泥水分控制到15%-30%；干燥時，轉動筒旋轉，且空心管需要做旋轉運動，以對污泥產生連續的氣流噴射效果，以減少在轉動筒壁體上的粘接；
S2：高溫分解過程，將S1中的污泥送至分解罐中，進行高溫碳化處理，碳化過程中產生的煙氣收集于換熱組件內；
S3：能量循環過程，空心管內引入的空氣先引入至換熱組件內進行換熱，換熱時，焦油等凝結物產生，并通過換熱組件底部排出，然后經過加溫送至分解罐內參與干燥；將S1中干燥后所排出的空氣引入到分解罐中，保持引入的空氣含水率不高于30%，并控制進入到分解罐內的量不超過分解罐內氣體含量的20%；
S4：煙氣處理過程，將S2中產生的燃燒尾氣先經過降溫處理，并將降溫過程中的余熱回收利用，然后將降溫后的煙氣采用化學藥劑去除酸、硝、汞等有害物質，最后進行水洗除塵，合格后排入空氣中。
（發明人：張志鋒;劉平利）
