公布日：2023.03.14

申請日：2022.12.06

分類號：C02F1/04(2023.01)I;C02F1/00(2023.01)I

摘要

本發明涉及污水處理領域，且公開了一種污水消解裝置，包括裝置殼體，所述裝置殼體的頂部固定連接有支撐架，所述支撐架的內壁開設有連接孔，所述支撐架的頂部固定連接有驅動電機，所述驅動電機的輸出軸通過聯軸器固定連接有驅動軸，所述驅動軸的底部通過連接孔貫穿支撐架分別固定連接有主動皮帶輪一和主動皮帶輪二，所述主動皮帶輪一的外壁活動連接有傳動帶一。該污水消解裝置，實現了對污水進行攪動的功能，避免污水中的雜質發生沉淀的問題，從而使得污水中的雜質處于待分離狀態，并有利于帶動熱氣加速流動，使得熱氣有效的對污水進行加熱，同時整體通過一個電機實現多種功能，降低了運行時的成本。

權利要求書

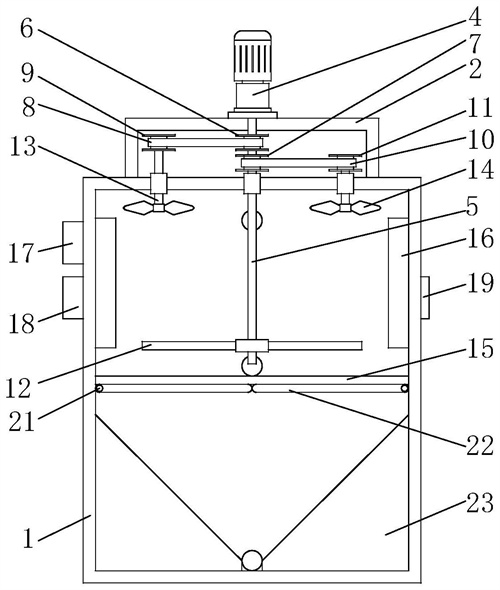

1.一種污水消解裝置，包括裝置殼體(1)，其特征在于：所述裝置殼體(1)的頂部固定連接有支撐架(2)，所述支撐架(2)的內壁開設有連接孔(3)，所述支撐架(2)的頂部固定連接有驅動電機(4)，所述驅動電機(4)的輸出軸通過聯軸器固定連接有驅動軸(5)，所述驅動軸(5)的底部通過連接孔(3)貫穿支撐架(2)分別固定連接有主動皮帶輪一(6)和主動皮帶輪二(7)，所述主動皮帶輪一(6)的外壁活動連接有傳動帶一(8)，所述傳動帶一(8)的另一側活動連接有從動皮帶輪一(9)，所述主動皮帶輪二(7)的外壁活動連接有傳動帶二(10)，所述傳動帶二(10)的另一側活動連接有從動皮帶輪二(11)，所述驅動軸(5)的底部貫穿裝置殼體(1)的頂部固定連接有攪拌葉(12)，所述從動皮帶輪一(9)和從動皮帶輪二(11)的內部皆固定連接有從動軸(13)，所述從動軸(13)通過軸承貫穿裝置殼體(1)的頂部固定連接有旋轉葉片(14)；所述裝置殼體(1)外壁的內部固定連接有加熱裝置(16)，所述裝置殼體(1)外壁的一側固定連接有控制模塊(17)，所述裝置殼體(1)外壁的另一側分別固定連接有溫控模塊(18)和人機面板(19)；所述裝置殼體(1)的內壁位于加熱裝置(16)的下方固定連接有支撐板(15)，所述裝置殼體(1)的背壁固定連接有伺服電機(20)，所述伺服電機(20)的輸出軸通過聯軸器固定連接有主動軸(21)，所述主動軸(21)貫穿裝置殼體(1)的背壁固定連接有活動擋板(22)；所述裝置殼體(1)的底壁固定連接有導流板(23)，所述裝置殼體(1)的前壁由上至下分別固定連接有進水管(24)、排污管(25)和排水管(26)，所述進水管(24)、排污管(25)和排水管(26)的外壁分別固定連接有電磁閥一(27)、電磁閥二(28)和電磁閥三(29)。

2.根據權利要求1所述的一種污水消解裝置，其特征在于：所述從動皮帶輪一(9)通過傳動帶一(8)與主動皮帶輪一(6)構成聯動結構，且從動皮帶輪二(11)通過傳動帶二(10)與從動皮帶輪一(9)構成聯動結構。

3.根據權利要求1所述的一種污水消解裝置，其特征在于：所述旋轉葉片(14)分布有兩個，且兩個旋轉葉片(14)分別對稱分布在攪拌葉(12)的兩側。

4.根據權利要求1所述的一種污水消解裝置，其特征在于：所述控制模塊(17)與溫控模塊(18)電性連接，且溫控模塊(18)與加熱裝置(16)電性連接。

5.根據權利要求1所述的一種污水消解裝置，其特征在于：所述人機面板(19)與控制模塊(17)電性連接，且控制模塊(17)分別與驅動電機(4)和伺服電機(20)電性連接。

6.根據權利要求1所述的一種污水消解裝置，其特征在于：所述控制模塊(17)分別與電磁閥一(27)、電磁閥二(28)和電磁閥三(29)電性連接。

7.根據權利要求1所述的一種污水消解裝置，其特征在于：所述活動擋板(22)設置有兩個，且兩個活動擋板(22)的頂部與支撐板(15)的底部相互抵接，且支撐板(15)的俯視為網孔狀結構，且兩個活動擋板(22)相互靠近的一側緊密貼合。

8.根據權利要求1所述的一種污水消解裝置，其特征在于：所述導流板(23)的正視兩側為傾斜狀，且導流板(23)的俯視兩側為傾斜狀，且導流板(23)的一側與排水管(26)相互平齊。

9.根據權利要求1所述的一種污水消解裝置，其特征在于：所述進水管(24)貫穿裝置殼體(1)的外壁且與裝置殼體(1)相互連通，且進水管(24)位于支撐板(15)的上方，所述排污管(25)貫穿裝置殼體(1)的外壁且與裝置殼體(1)相互連通，且排污管(25)與支撐板(15)的頂部相互平齊，所述排水管(26)貫穿裝置殼體(1)的外壁且與裝置殼體(1)相互連通。

發明內容

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種污水消解裝置，具備加熱蒸發雜質的功能，解決了上述背景技術中的問題。

(二)技術方案

為實現上述目的，本發明提供如下技術方案：一種污水消解裝置，包括裝置殼體，所述裝置殼體的頂部固定連接有支撐架，所述支撐架的內壁開設有連接孔，所述支撐架的頂部固定連接有驅動電機，所述驅動電機的輸出軸通過聯軸器固定連接有驅動軸，所述驅動軸的底部通過連接孔貫穿支撐架分別固定連接有主動皮帶輪一和主動皮帶輪二，所述主動皮帶輪一的外壁活動連接有傳動帶一，所述傳動帶一的另一側活動連接有從動皮帶輪一，所述主動皮帶輪二的外壁活動連接有傳動帶二，所述傳動帶二的另一側活動連接有從動皮帶輪二，所述驅動軸的底部貫穿裝置殼體的頂部固定連接有攪拌葉，所述從動皮帶輪一和從動皮帶輪二的內部皆固定連接有從動軸，所述從動軸通過軸承貫穿裝置殼體的頂部固定連接有旋轉葉片，實現了對污水進行攪動的功能，避免污水中的雜質發生沉淀的問題，從而使得污水中的雜質處于待分離狀態，并有利于帶動熱氣加速流動，使得熱氣有效的對污水進行加熱，同時整體通過一個電機實現多種功能，降低了運行時的成本。

所述裝置殼體外壁的內部固定連接有加熱裝置，所述裝置殼體外壁的一側固定連接有控制模塊，所述裝置殼體外壁的另一側分別固定連接有溫控模塊和人機面板，實現了自動化控制，進而有利于根據污水中不同雜質的沸點進行溫度控制，使得雜質有效的被加熱后蒸發，進而使得有效的對物質中的雜質進行處理。

所述裝置殼體的內壁位于加熱裝置的下方固定連接有支撐板，所述裝置殼體的背壁固定連接有伺服電機，所述伺服電機的輸出軸通過聯軸器固定連接有主動軸，所述主動軸貫穿裝置殼體的背壁固定連接有活動擋板，實現了過濾篩分的功能，從而進一步的提高了對污水處理的效果，繼而使得污水處理時效果更好。

所述裝置殼體的底壁固定連接有導流板，所述裝置殼體的前壁由上至下分別固定連接有進水管、排污管和排水管，所述進水管、排污管和排水管的外壁分別固定連接有電磁閥一、電磁閥二和電磁閥三，實現了電動控制污水處理時的進水、排污和排水工作，提高了操作的便捷性，并有效的解決了污水發生積壓的問題。

優選的，所述從動皮帶輪一通過傳動帶一與主動皮帶輪一構成聯動結構，且從動皮帶輪二通過傳動帶二與從動皮帶輪一構成聯動結構，方便了帶動兩側的從動軸同步轉動。

優選的，所述旋轉葉片分布有兩個，且兩個旋轉葉片分別對稱分布在攪拌葉的兩側，方便了通過旋轉葉片對熱氣進行吹動，使得熱氣更加均勻的對污水進行加熱工作。

優選的，所述控制模塊與溫控模塊電性連接，且溫控模塊與加熱裝置電性連接，方便了通過控制模塊對溫控模塊進行控制，使得溫控模塊對加熱裝置進行控制。

優選的，所述人機面板與控制模塊電性連接，且控制模塊分別與驅動電機和伺服電機電性連接，方便了通過人機面板進入人機交互界面進行操作，使得通過人機面板對控制模塊進行控制，使得控制模塊分別對驅動電機和伺服電機進行控制。

優選的，所述控制模塊分別與電磁閥一、電磁閥二和電磁閥三電性連接，方便了通過控制模塊分別對電磁閥一、電磁閥二和電磁閥三進行控制。

優選的，所述活動擋板設置有兩個，且兩個活動擋板的頂部與支撐板的底部相互抵接，且支撐板的俯視為網孔狀結構，且兩個活動擋板相互靠近的一側緊密貼合，方便了活動擋板對支撐板的底部進行有效的支撐。

優選的，所述導流板的正視兩側為傾斜狀，且導流板的俯視兩側為傾斜狀，且導流板的一側與排水管相互平齊，方便了導流板進行有效的導流工作。

優選的，所述進水管貫穿裝置殼體的外壁且與裝置殼體相互連通，且進水管位于支撐板的上方，所述排污管貫穿裝置殼體的外壁且與裝置殼體相互連通，且排污管與支撐板的頂部相互平齊，所述排水管貫穿裝置殼體的外壁且與裝置殼體相互連通，方便了對裝置殼體內部進行進水、排污和排水的工作。

有益效果

與現有技術相比，本發明提供了一種污水消解裝置，具備以下有益效果：

1、該污水消解裝置，通過設置的裝置殼體、支撐架、連接孔、驅動電機、驅動軸、主動皮帶輪一、主動皮帶輪二、傳動帶一、從動皮帶輪一、傳動帶二、從動皮帶輪二、攪拌葉、從動軸和旋轉葉片，實現了對污水進行攪動的功能，避免污水中的雜質發生沉淀的問題，從而使得污水中的雜質處于待分離狀態，并有利于帶動熱氣加速流動，使得熱氣有效的對污水進行加熱，同時整體通過一個電機實現多種功能，降低了運行時的成本。

2、該污水消解裝置，通過設置的加熱裝置、控制模塊、溫控模塊和人機面板，實現了自動化控制，進而有利于根據污水中不同雜質的沸點進行溫度控制，使得雜質有效的被加熱后蒸發，進而使得有效的對物質中的雜質進行處理。

3、該污水消解裝置，通過設置的支撐板、伺服電機、主動軸和活動擋板，實現了過濾篩分的功能，從而進一步的提高了對污水處理的效果，繼而使得污水處理時效果更好。

3、該污水消解裝置，通過設置的導流板、進水管、排污管、排水管、電磁閥一、電磁閥二和電磁閥三，實現了電動控制污水處理時的進水、排污和排水工作，提高了操作的便捷性，并有效的解決了污水發生積壓的問題。

（發明人：李學春;金佳麗;張曉東;陳鵬;喬博;張廣樂）
