公布日：2023.12.01
申請日：2023.09.19
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/04(2023.01)N;C02F1/40(2023.01)N;C02F101/34(2006.01)N
摘要
一種含酚廢水處理裝置及工藝，涉及廢水處理技術領域，包括底板、處理箱、收集池、過濾箱、泥沙收集箱，還包括過濾組件、蒸發組件，通過設置過濾組件,能夠?qū)⑽鬯械纳呈约坝倌噙M(jìn)行沉淀過濾，可以將污水中較大雜質收集起來，保證污水后續的過濾，適用范圍廣；通過設置過濾組件，能夠?qū)⑽鬯械挠臀凼占劣臀凼占鋬?nèi)，降低污水中油脂類物質的含量，保證污水凈化質量；通過設置蒸發組件，將初步過濾后的污水進行蒸發處理，將污水中的微生物以及毒素徹底消殺，提高污水處理的可靠性。
權利要求書

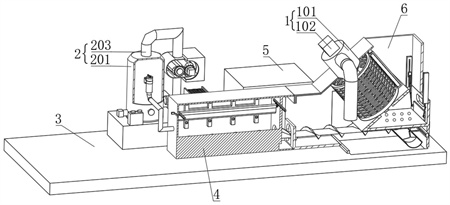

1.一種含酚廢水處理裝置，包括底板(3)、處理箱(4)、收集池(5)、過濾箱(6)、泥沙收集箱(8)，其特征在于：還包括過濾組件(1)、蒸發組件(2)，所述處理箱(4)、收集池(5)、過濾箱(6)、固體收集箱(7)、泥沙收集箱(8)均固定設置在底板(3)上，所述過濾組件(1)固定設置在過濾箱(6)上，所述蒸發組件(2)固定設置在底板(3)上，所述過濾組件(1)包括固定設置在過濾箱(6)上的過濾外殼(101)，過濾外殼(101)上固定設置有過濾電機(102)，過濾電機(102)的輸出軸上固定設置有過濾輸送軸(105)，過濾輸送軸(105)轉動設置在過濾濾網(104)上，過濾濾網(104)固定設置在過濾箱(6)內，過濾濾網(104)上固定設置有過濾沖洗管(103)，過濾固定板(114)固定設置在過濾箱(6)上，過濾滑動塊(113)滑動設置在過濾固定板(114)上，過濾滑動塊(113)固定設置在閉合氣缸的輸出軸上，過濾滑動塊(113)上轉動設置有過濾連桿二(112)，過濾連桿二(112)另一端轉動設置有過濾連桿一(111)，過濾連桿一(111)另一端轉動設置有過濾擋板(110)，過濾擋板(110)滑動設置在過濾箱(6)上。
2.根據權利要求1所述的一種含酚廢水處理裝置，其特征在于：所述過濾箱(6)上固定設置有過濾輸送電機(106)，過濾輸送電機(106)的輸出軸上固定設置有過濾主輸送軸(107)，過濾主輸送軸(107)轉動設置在過濾箱(6)、處理箱(4)內，過濾外殼(101)通過導管連接在固體收集箱(7)上。
3.根據權利要求2所述的一種含酚廢水處理裝置，其特征在于：所述處理箱(4)上固定設置有過濾齒條(116)，過濾齒條(116)與過濾刮板齒輪(118)嚙合，過濾刮板齒輪(118)固定設置在過濾軸(119)上，過濾軸(119)固定設置在過濾刮板電機(117)上，過濾刮板電機(117)滑動設置在處理箱(4)上，過濾軸(119)上轉動設置有過濾主刮板(115)。
4.根據權利要求3所述的一種含酚廢水處理裝置，其特征在于：所述處理箱(4)上固定設置有過濾導管(120)，過濾導管(120)另一端固定設置在蒸發組件(2)內，過濾導管(120)上滑動設置有過濾浮塊(121)，過濾浮塊(121)上固定設置有過濾塞(122)，過濾塞(122)滑動設置在過濾導管(120)內；過濾沉淀槽(109)固定設置在過濾箱(6)的底部，過濾沉淀槽(109)上滑動設置有過濾刮板(108)，過濾刮板(108)固定設置在泥沙收集氣缸的輸出軸上。
5.根據權利要求4所述的一種含酚廢水處理裝置，其特征在于：所述蒸發組件(2)包括固定設置在過濾導管(120)外的蒸發罐(201)，蒸發罐(201)底部固定設置有蒸發加熱環(202)，蒸發罐(201)頂部固定設置有蒸發輸氣管(203)，蒸發輸氣管(203)另一端固定設置在加壓外殼(214)上。
6.根據權利要求5所述的一種含酚廢水處理裝置，其特征在于：所述加壓外殼(214)內轉動設置有蒸發輸送片二(206)、蒸發輸送片一(205)，蒸發輸送片二(206)上固定設置有蒸發齒輪一(207)，蒸發輸送片一(205)上固定設置有蒸發齒輪二(208)，蒸發齒輪二(208)、蒸發齒輪一(207)嚙合，蒸發齒輪二(208)固定設置在蒸發電機(209)的輸出軸上。
7.根據權利要求6所述的一種含酚廢水處理裝置，其特征在于：所述蒸發輸送片一(205)、蒸發輸送片二(206)滑動配合，加壓外殼(214)另一側固定設置有蒸發輸送導管(210)，蒸發輸送導管(210)另一側固定設置在蒸發冷卻箱(211)上。
8.根據權利要求7所述的一種含酚廢水處理裝置，其特征在于：所述蒸發冷卻箱(211)上固定設置有蒸發輸氣管二(212)，蒸發輸氣管二(212)另一端固定設置在處理箱(4)上，蒸發輸送導管(210)另一端固定設置在收集池(5)上。
9.一種使用權利要求1至8任意一項所述一種含酚廢水處理裝置進行污水處理的工藝，其特征在于，包括以下步驟：步驟一：將污水從過濾箱(6)上的缺口注入，污水進入過濾濾網(104)內，經過過濾濾網(104)的過濾，體積較大的雜質留在過濾濾網(104)內，開啟過濾電機(102)，過濾電機(102)帶動過濾輸送軸(105)將雜質輸送至固體收集箱(7)內；步驟二：經過過濾濾網(104)處理的污水進入過濾箱(6)的底部沉淀，沉淀后的淤泥以及沙石通過過濾刮板(108)的移動轉移至泥沙收集箱(8)內；步驟三：過濾輸送電機(106)帶動過濾主輸送軸(107)，過濾主輸送軸(107)將過濾箱(6)內的污水輸送至處理箱(4)內，過濾刮板電機(117)帶動過濾軸(119)、過濾刮板齒輪(118)使得過濾主刮板(115)移動，將處理箱(4)內污水表面懸浮的油污轉移至處理箱(4)外部設置的油污儲存箱內；步驟四：處理箱(4)內的污水通過過濾導管(120)進入蒸發罐(201)內，蒸發加熱環(202)對污水加熱，蒸發電機(209)帶動蒸發輸送片一(205)、蒸發輸送片二(206)轉動，將蒸發罐(201)內產生的蒸氣通過蒸發輸送導管(210)輸送至收集池(5)內。
發明內容
針對上述技術問題，本發明提供如下技術方案：一種含酚廢水處理裝置，包括底板、處理箱、收集池、過濾箱、泥沙收集箱，還包括過濾組件、蒸發組件，所述處理箱、收集池、過濾箱、固體收集箱、泥沙收集箱均固定設置在底板上，所述過濾組件固定設置在過濾箱上，所述蒸發組件固定設置在底板上，所述過濾組件包括固定設置在過濾箱上的過濾外殼，過濾外殼上固定設置有過濾電機，過濾電機的輸出軸上固定設置有過濾輸送軸，過濾輸送軸轉動設置在過濾濾網上，過濾濾網固定設置在過濾箱內，過濾濾網上固定設置有過濾沖洗管，過濾固定板固定設置在過濾箱上，過濾滑動塊滑動設置在過濾固定板上，過濾滑動塊固定設置在閉合氣缸的輸出軸上，過濾滑動塊上轉動設置有過濾連桿二，過濾連桿二另一端轉動設置有過濾連桿一，過濾連桿一另一端轉動設置有過濾擋板，過濾擋板滑動設置在過濾箱上。
進一步的，所述過濾箱上固定設置有過濾輸送電機，過濾輸送電機的輸出軸上固定設置有過濾主輸送軸，過濾主輸送軸轉動設置在過濾箱、處理箱內，過濾外殼通過導管連接在固體收集箱上。
進一步的，所述處理箱上固定設置有過濾齒條，過濾齒條與過濾刮板齒輪嚙合，過濾刮板齒輪固定設置在過濾軸上，過濾軸固定設置在過濾刮板電機上，過濾刮板電機滑動設置在處理箱上，過濾軸上轉動設置有過濾主刮板。
進一步的，所述處理箱上固定設置有過濾導管，過濾導管另一端固定設置在蒸發組件內，過濾導管上滑動設置有過濾浮塊，過濾浮塊上固定設置有過濾塞，過濾塞滑動設置在過濾導管內；過濾沉淀槽固定設置在過濾箱的底部，過濾沉淀槽上滑動設置有過濾刮板，過濾刮板固定設置在泥沙收集氣缸的輸出軸上。
進一步的，所述蒸發組件包括固定設置在過濾導管外的蒸發罐，蒸發罐底部固定設置有蒸發加熱環，蒸發罐頂部固定設置有蒸發輸氣管，蒸發輸氣管另一端固定設置在加壓外殼上。
進一步的，所述加壓外殼內轉動設置有蒸發輸送片二、蒸發輸送片一，蒸發輸送片二上固定設置有蒸發齒輪一，蒸發輸送片一上固定設置有蒸發齒輪二，蒸發齒輪二、蒸發齒輪一嚙合，蒸發齒輪二固定設置在蒸發電機的輸出軸上。
進一步的，所述蒸發輸送片一、蒸發輸送片二滑動配合，加壓外殼另一側固定設置有蒸發輸送導管，蒸發輸送導管另一側固定設置在蒸發冷卻箱上。
進一步的，所述蒸發冷卻箱上固定設置有蒸發輸氣管二，蒸發輸氣管二另一端固定設置在處理箱上，蒸發輸送導管另一端固定設置在收集池上。
本發明的第二個目的在于提供一種含酚廢水處理裝置進行污水處理的工藝，包括以下步驟；
步驟一：將污水從過濾箱上的缺口注入，污水進入過濾濾網內，經過過濾濾網的過濾，體積較大的雜質留在過濾濾網內，開啟過濾電機，過濾電機帶動過濾輸送軸將雜質輸送至固體收集箱內。
步驟二：經過過濾濾網處理的污水進入過濾箱的底部沉淀，沉淀后的淤泥以及沙石通過過濾刮板的移動轉移至泥沙收集箱內。
步驟三：過濾輸送電機帶動過濾主輸送軸，過濾主輸送軸將過濾箱內的污水輸送至處理箱內，過濾刮板電機帶動過濾軸、過濾刮板齒輪使得過濾主刮板移動，將處理箱內污水表面懸浮的油污轉移至處理箱外部設置的油污儲存箱內。
步驟四：處理箱內的污水通過過濾導管進入蒸發罐內，蒸發加熱環對污水加熱，蒸發電機帶動蒸發輸送片一、蒸發輸送片二轉動，將蒸發罐內產生的蒸氣通過蒸發輸送導管輸送至收集池內。
本發明與現有技術相比的有益效果是：1、本發明通過設置過濾組件,能夠?qū)⑽鬯械纳呈约坝倌噙M(jìn)行沉淀過濾，可以將污水中較大雜質收集起來，保證污水后續的過濾，適用范圍廣；2、通過設置過濾組件，能夠?qū)⑽鬯械挠臀凼占劣臀凼占鋬?nèi)，降低污水中油脂類物質的含量，保證污水凈化質量；3、通過設置蒸發組件，將初步過濾后的污水進行蒸發處理，將污水中的微生物以及毒素徹底消殺，提高污水處理的可靠性。
（發明人：李圣君;上官國青;程彬偉;王磊;胡海龍;白斌興;楊小龍）
