公布日：2023.12.01
申請日：2023.09.18
分類號：C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F3/30(2023.01)I
摘要
本發明公開了一種煤化工綜合廢水處理工藝及裝置，所述高氨氮工業廢水依次經SDN處理單元、AO‑MBR處理單元和臭氧氧化單元進行處理；所述SDN處理單元：廢水經缺氧處理后，進行好氧處理，然后沉淀活性污泥；所述AO‑MBR處理單元：廢水經缺氧處理后進行MBR膜處理；所述臭氧氧化單元：廢水采用臭氧進行強氧化處理。本工藝及裝置采用SDN+AO‑MBR+臭氧氧化的處理工藝流程，通過控制反應參數，利用簡單的操作運行方式，使出水滿足出水滿足《城鎮污水處理廠污染物排放標準》GB18918‑2002中一級A排放標準，且運行費用低。本發明工藝流程設計合理、運行成本低廉、設備操作簡單、處理效果穩定，具有運行穩定、處理效果徹底、處理成本低的優點。
權利要求書
1.一種高氨氮工業廢水處理工藝，其特征在于：所述高氨氮工業廢水依次經SDN處理單元、AO-MBR處理單元和臭氧氧化單元進行處理；所述SDN處理單元：廢水經缺氧處理后，進行好氧處理，然后沉淀活性污泥；所述AO-MBR處理單元：廢水經缺氧處理后進行MBR膜處理；所述臭氧氧化單元：廢水采用臭氧進行強氧化處理。
2.根據權利要求1所述的一種高氨氮工業廢水處理工藝，其特征在于：所述SDN處理單元，好氧處理的廢水部分回流進行缺氧處理。
3.根據權利要求1所述的一種高氨氮工業廢水處理工藝，其特征在于：所述SDN處理單元，沉淀的活性污泥部分回流進行好氧處理。
4.根據權利要求1、2或3所述的一種高氨氮工業廢水處理工藝，其特征在于：所述AO-MBR處理單元，MBR膜處理截留的活性污泥部分回流進行缺氧處理。

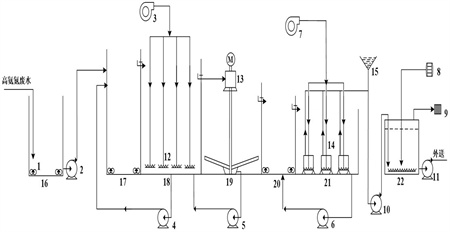

5.一種高氨氮工業廢水處理裝置，其特征在于：包括依次連通的SDN處理單元、AO-MBR處理單元和臭氧氧化單元；所述SDN處理單元包括依次連通的調節池（16）、缺氧池（17）、好氧池（18）和沉淀池（19）；所述AO-MBR處理單元包括依次連通的MBR缺氧池（20）和MBR池（21）；所述MBR池（21）內設有平板膜組件（14）和曝氣裝置（12）；所述臭氧氧化單元包括MBR出水池（22）、臭氧發生裝置（8）和臭氧破壞裝置（9）；所述MBR出水池為密閉式水池，臭氧發生裝置（8）和臭氧破壞裝置（9）均與MBR出水池連通。
6.根據權利要求5所述的一種高氨氮工業廢水處理裝置，其特征在于：所述SDN處理單元還設有好氧池混合液回流泵（4）；所述好氧池混合液回流泵（4）的入口連通好氧池（18）、出口連通缺氧池（17）。
7.根據權利要求5所述的一種高氨氮工業廢水處理裝置，其特征在于：所述SDN處理單元還設有沉淀池污泥回流泵（5）；所述沉淀池污泥回流泵（5）的入口連通沉淀池（19）的底部、出口連通好氧池（18）。
8.根據權利要求5、6或7所述的一種高氨氮工業廢水處理裝置，其特征在于：所述AO-MBR處理單元還設有MBR池污泥回流泵（6）；所述MBR池污泥回流泵（6）的入口連通MBR池（21）的底部、出口連通MBR缺氧池（20）。
發明內容
本發明要解決的技術問題是提供一種處理效果好的煤化工綜合廢水處理工藝；本發明還提供了一種煤化工綜合廢水處理裝置。
為解決上述技術問題，本發明工藝所采取的技術方案是：所述高氨氮工業廢水依次經SDN處理單元、AO-MBR處理單元和臭氧氧化單元進行處理；
所述SDN處理單元：廢水經缺氧處理后，進行好氧處理，然后沉淀活性污泥；
所述AO-MBR處理單元：廢水經缺氧處理后進行MBR膜處理；
所述臭氧氧化單元：廢水采用臭氧進行強氧化處理。
進一步的，所述SDN處理單元，好氧處理的廢水部分回流進行缺氧處理。
進一步的，所述SDN處理單元，沉淀的活性污泥部分回流進行好氧處理。
進一步的，所述AO-MBR處理單元，MBR膜處理截留的活性污泥部分回流進行缺氧處理。
本發明裝置包括依次連通的SDN處理單元、AO-MBR處理單元和臭氧氧化單元；
所述SDN處理單元包括依次連通的調節池、缺氧池、好氧池和沉淀池；
所述AO-MBR處理單元包括依次連通的MBR缺氧池和MBR池；所述MBR池內設有平板膜組件和曝氣裝置；
所述臭氧氧化單元包括MBR出水池、臭氧發生裝置和臭氧破壞裝置；所述MBR出水池為密閉式水池，臭氧發生裝置和臭氧破壞裝置均與MBR出水池連通。
進一步的，所述SDN處理單元還設有好氧池混合液回流泵；所述好氧池混合液回流泵的入口連通好氧池、出口連通缺氧池。
進一步的，所述SDN處理單元還設有沉淀池污泥回流泵；所述沉淀池污泥回流泵的入口連通沉淀池的底部、出口連通好氧池。
進一步的，所述AO-MBR處理單元還設有MBR池污泥回流泵；所述MBR池污泥回流泵的入口連通MBR池的底部、出口連通MBR缺氧池。
采用上述技術方案所產生的有益效果在于：本發明工藝及裝置采用SDN+AO-MBR+臭氧氧化的處理工藝流程，通過控制反應參數，利用簡單的操作運行方式，使出水滿足出水滿足《城鎮污水處理廠污染物排放標準》GB18918-2002中一級A排放標準，且運行費用低。本發明工藝流程設計合理、運行成本低廉、設備操作簡單、處理效果穩定，具有運行穩定、處理效果徹底、處理成本低的優點。
（發明人：于勇;李毅仁;賈建平;李斌;潘東山;孫峰;王云峰;高芳娟;劉衛杰;喇建青;黃麗虹;成雪松）
