公布日：2024.06.18
申請日：2024.05.13
分類號：B01D21/24(2006.01)I;B01D21/04(2006.01)I;B01D21/18(2006.01)I;B08B9/087(2006.01)I
摘要
本發明公開了一種提高刮泥效率的污水處理桶,包括桶體，以及設于桶體頂部的進水桶蓋，桶體內設有桶壁刮泥裝置以及桶底刮泥裝置；桶壁刮泥裝置包括設于桶體內壁的驅動管，設于驅動管外壁的刮泥管，以及多個設于進水桶蓋底部的刮泥部件；桶底刮泥裝置包括連接桶體內壁的污泥板，設于污泥板底部的升降板，設于升降板上部的分泥架、下部的升降旋轉部件，設于升降旋轉部件上的撥泥部件，設于桶體外壁的多個污泥稀釋部件以及多個吸污部件，當對桶底污泥進行清理時，升降板下移并通過分泥架帶動部分污泥下移，升降旋轉部件帶動撥泥部件轉動，以將污泥板以及升降板上的污泥撥動至吸污部件。本發明是一種便于內壁污泥高效排出的污水處理桶。
權利要求書

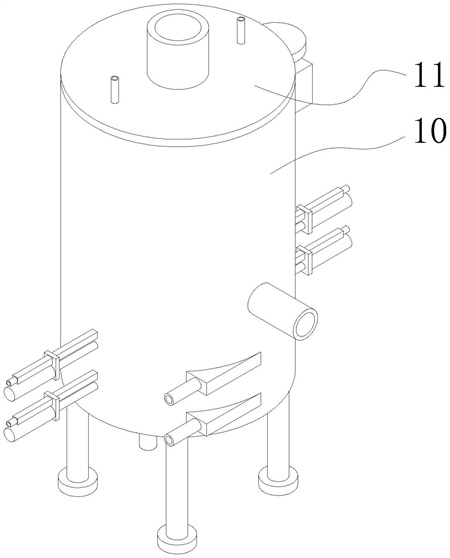

1.一種提高刮泥效率的污水處理桶,包括桶體(10)，以及設于所述桶體(10)頂部的進水桶蓋(11)，其特征在于,所述桶體(10)內自上而下設有桶壁刮泥裝置(20)以及桶底刮泥裝置(30)；所述桶壁刮泥裝置(20)包括轉動連接桶體(10)內壁的驅動管(21)，滑動連接所述驅動管(21)外壁的刮泥管(22)，以及多個設于進水桶蓋(11)底部的刮泥部件(23)，所述刮泥部件(23)用于刮除驅動管(21)內壁的污泥；所述桶底刮泥裝置(30)包括連接桶體(10)內壁的污泥板(31)，設于所述污泥板(31)底部的升降板(32)，設于所述升降板(32)上部且貫穿所述污泥板(31)并延伸至上部的分泥架(33)、下部的升降旋轉部件(36)，設于所述升降旋轉部件(36)上的撥泥部件(34)，設于所述桶體(10)外壁的多個污泥稀釋部件(37)以及多個吸污部件(35)，當對桶底污泥進行清理時，升降板(32)下移并通過分泥架(33)帶動部分污泥下移，升降旋轉部件(36)帶動撥泥部件(34)轉動，以將污泥板(31)以及升降板(32)上的污泥撥動至吸污部件(35)。
2.根據權利要求1所述的一種提高刮泥效率的污水處理桶，其特征在于，所述升降旋轉部件(36)包括設于桶體(10)底部的定位架(361)，所述定位架(361)兩端均貫穿桶體(10)底部連接升降板(32)底部，以及設于所述定位架(361)底部的液壓缸(362)，兩個所述液壓缸(362)輸出端均貫穿定位架(361)連接桶體(10)底部。
3.根據權利要求2所述的一種提高刮泥效率的污水處理桶，其特征在于，所述撥泥部件(34)包括連接定位架(361)底部的傳動電機(341)，設于所述傳動電機(341)輸出端的傳動軸(342)，以及設于所述傳動軸(342)上的兩個撥泥架(343)，所述傳動軸(342)依次貫穿定位架(361)、桶體(10)、升降板(32)以及分泥架(33)，其中一個撥泥架(343)位于升降板(32)上表面，另一個撥泥架(343)位于分泥架(33)上表面。
4.根據權利要求1所述的一種提高刮泥效率的污水處理桶，其特征在于，所述吸污部件(35)包括一端貫穿桶體(10)外壁的吸污管(351)，設于所述吸污管(351)底部用于驅動吸污管(351)移動的驅動缸(352)，所述驅動缸(352)輸出端連接桶體(10)外壁。
5.根據權利要求1所述的一種提高刮泥效率的污水處理桶，其特征在于，所述污泥稀釋部件(37)包括設于桶體(10)外壁的稀釋管(371)，所述稀釋管(371)水平設置且與桶體(10)外壁切線處貫通連接。
6.根據權利要求4所述的一種提高刮泥效率的污水處理桶，其特征在于，所述分泥架(33)成十字形，所述分泥架(33)側壁設有供吸污管(351)貫穿的貫通孔(331)，所述分泥架(33)外壁設有用于分泥架(33)與污泥板(31)間密封的橡膠墊(332)。
7.根據權利要求1所述的一種提高刮泥效率的污水處理桶，其特征在于，所述刮泥部件(23)包括連接進水桶蓋(11)底部的刮泥板(231)，貫通連接所述刮泥板(231)的吸泥管(232)，所述吸泥管(232)頂部貫通進水桶蓋(11)并延伸至外部。
8.根據權利要求1所述的一種提高刮泥效率的污水處理桶，其特征在于，所述桶體(10)外壁設有驅動部件(24)，所述驅動部件(24)包括連接桶體(10)外壁的驅動電機(241)，所述驅動電機(241)輸出端連接第一齒輪盤(242)，所述第一齒輪盤(242)齒輪配合連接第二齒輪盤(243)，所述第二齒輪盤(243)設于驅動管(21)外壁。
9.根據權利要求1所述的一種提高刮泥效率的污水處理桶，其特征在于，所述刮泥管(22)底部連接刮泥環(221)、頂部設有兩個電動缸(222)，兩個所述電動缸(222)均連接驅動管(21)外壁，兩個所述電動缸(222)輸出端均連接刮泥管(22)頂部。
10.根據權利要求9所述的一種提高刮泥效率的污水處理桶，其特征在于，所述刮泥環(221)底部設有多個松泥部件(25)，所述松泥部件(25)包括連接刮泥環(221)底部的第一套管(251)，設于第一套管(251)內壁頂部的彈簧(252)，以及設于所述彈簧(252)底部的松泥桿(253)。
發明內容
本發明主要提供了一種提高刮泥效率的污水處理桶，用以解決上述背景技術中提出的技術問題。
本發明解決上述技術問題采用的技術方案為：
一種提高刮泥效率的污水處理桶,包括桶體，以及設于所述桶體頂部的進水桶蓋，所述桶體內自上而下設有桶壁刮泥裝置以及桶底刮泥裝置；
所述桶壁刮泥裝置包括轉動連接桶體內壁的驅動管，滑動連接所述驅動管外壁的刮泥管，以及多個設于進水桶蓋底部的刮泥部件，所述刮泥部件用于刮除驅動管內壁的污泥；
所述桶底刮泥裝置包括連接桶體內壁的污泥板，設于所述污泥板底部的升降板，設于所述升降板上部且貫穿所述污泥板并延伸至上部的分泥架、下部的升降旋轉部件，設于所述升降旋轉部件上的撥泥部件，設于所述桶體外壁的多個污泥稀釋部件以及多個吸污部件，當對桶底污泥進行清理時，升降板下移并通過分泥架帶動部分污泥下移，升降旋轉部件帶動撥泥部件轉動，以將污泥板以及升降板上的污泥撥動至吸污部件。
優選的，所述升降旋轉部件包括設于桶體底部的定位架，所述定位架兩端均貫穿桶體底部連接升降板底部，以及設于所述定位架底部的液壓缸，兩個所述液壓缸輸出端均貫穿定位架連接桶體底部。在本優選的實施例中，通過升降旋轉部件實現升降板的穩定升降。
優選的，所述撥泥部件包括連接定位架底部的傳動電機，設于所述傳動電機輸出端的傳動軸，以及設于所述傳動軸上的兩個撥泥架，所述傳動軸依次貫穿定位架、桶體、升降板以及分泥架，其中一個撥泥架位于升降板上表面，另一個撥泥架位于分泥架上表面。在本優選的實施例中，通過撥泥部件便于在污泥清理時，刮起升降板及污泥板上的污泥。
優選的，所述吸污部件包括一端貫穿桶體外壁的吸污管，設于所述吸污管底部用于驅動吸污管移動的驅動缸，所述驅動缸輸出端連接桶體外壁。在本優選的實施例中，通過吸污部件便于將升降板及污泥板上的污泥排出。
優選的，所述污泥稀釋部件包括設于桶體外壁的稀釋管，所述稀釋管水平設置且與桶體外壁切線處貫通連接。在本優選的實施例中，通過污泥稀釋部件便于對升降板及污泥板上的污泥進行稀釋，便于撥泥部件撥動污泥。
優選的，所述分泥架成十字形，所述分泥架側壁設有供吸污管貫穿的貫通孔，所述分泥架外壁設有用于分泥架與污泥板間密封的橡膠墊。在本優選的實施例中，通過分泥架便于在升降板下移的過程中帶動部分污泥下移，以便與分散污泥板上的污泥，便于污泥的高效排出。
優選的，所述刮泥部件包括連接進水桶蓋底部的刮泥板，貫通連接所述刮泥板的吸泥管，所述吸泥管頂部貫通進水桶蓋并延伸至外部。在本優選的實施例中，通過刮泥部件便于刮除驅動管內壁的污泥。
優選的，所述桶體外壁設有驅動部件，所述驅動部件包括連接桶體外壁的驅動電機，所述驅動電機輸出端連接第一齒輪盤，所述第一齒輪盤齒輪配合連接第二齒輪盤，所述第二齒輪盤設于驅動管外壁。在本優選的實施例中，通過驅動部件實現驅動管的轉動，驅動管轉動便于配合刮泥部件進行污泥刮除，驅動管轉動還可帶動松泥部件轉動，可松動桶體內壁污泥。
優選的，所述刮泥管底部連接刮泥環、頂部設有兩個電動缸，兩個所述電動缸均連接驅動管外壁，兩個所述電動缸輸出端均連接刮泥管頂部。在本優選的實施例中，通過刮泥管底部刮泥環可帶動松動的污泥集中下移至污泥板。
優選的，所述刮泥環底部設有多個松泥部件，所述松泥部件包括連接刮泥環底部的第一套管，設于第一套管內壁頂部的彈簧，以及設于所述彈簧底部的松泥桿。在本優選的實施例中，通過松泥部件便于松動桶體內壁附著的污泥。
與現有技術相比，本發明的有益效果為：
本發明中通過桶底刮泥裝置便于桶底污泥的快速排出，桶底刮泥裝置中通過分泥架便于在升降板下移的過程中帶動部分污泥下移，以便與分散污泥板上的污泥，便于污泥的高效排出，通過污泥稀釋部件便于對升降板及污泥板上的污泥進行稀釋，通過撥泥部件便于在污泥清理時，刮起升降板及污泥板上的污泥，通過吸污部件便于將升降板及污泥板上刮起的污泥排出，通過桶壁刮泥裝置便于桶壁污泥的快速排出，桶壁刮泥裝置中通過驅動部件實現驅動管的轉動，驅動管轉動便于配合刮泥部件進行污泥刮除，驅動管轉動還可帶動松泥部件轉動，可松動桶體內壁污泥，通過刮泥管底部刮泥環可帶動松動的污泥集中下移至污泥板。
（發明人：李想坤;李春霞;李來坤）
