公布日：2023.12.01

申請日：2023.10.20

分類號：C02F1/40(2023.01)I;C02F1/00(2023.01)I;C02F101/32(2006.01)N

摘要

本發明公開了一種含油廢水處理裝置，涉及石化環保處理設備技術領域，解決了水蒸汽上升過程中會將部分沸點高和不溶于水的油脂帶出，導致收集的水蒸汽中殘留有沸點高和不溶于水的油脂，嚴重影響后續分離工序，降低工作效率問題。一種含油廢水處理裝置，包括底板，所述底板上端面一側的后方安裝有L型板，所述L型板上端面的中間設置有通槽，所述通槽的前后設置有電動推桿，所述電動推桿的下端面固定連接有蓋板，所述蓋板的上端面設置有固定殼體，所述固定殼體內部的兩側設置有絲桿。本發明利用油的凝固點比水低，對含油廢水進行降溫，使油凝固后對其進行收集，提高了分離效果，且可以將收集板上移，對收集的凝固的油進。

權利要求書

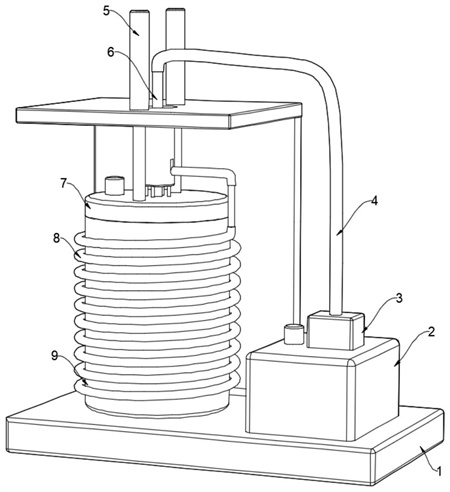

1.一種含油廢水處理裝置，包括底板(1)，其特征在于：所述底板(1)上端面一側的后方安裝有L型板(11)，所述L型板(11)上端面的中間設置有通槽(12)，所述通槽(12)的前后設置有電動推桿(5)，所述電動推桿(5)的下端面固定連接有蓋板(7)，所述蓋板(7)的上端面設置有固定殼體(15)，所述固定殼體(15)內部的兩側設置有絲桿(17)，所述絲桿(17)的外表面套設有螺紋塊(19)，兩個所述螺紋塊(19)外表面相對的一側固定連接有移動殼(24)，所述移動殼(24)的內部設置有蝸桿(13)，所述蝸桿(13)的外表面套設有蝸輪(20)，所述蝸桿(13)的下端面固定連接有轉軸(10)，所述轉軸(10)的外表面均勻安裝有四個收集板(14)，所述收集板(14)上端面的一側設置有凹槽(22)，所述凹槽(22)的上端面設置有吸油膜(23)，所述凹槽(22)和所述吸油膜(23)的上端面均勻設置有若干個過濾孔(21)，所述底板(1)上端面的一側安裝有冷卻罐(9)，所述冷卻罐(9)的外表面套設有冷卻管(8)，所述轉軸(10)和所述收集板(14)延伸至所述冷卻罐(9)內部的上方，所述底板(1)上端面的另一側安裝有水箱(2)，所述水箱(2)的上端面安裝有水泵(3)，所述水泵(3)的一端連接有進水管(4)，所述進水管(4)的另一端固定連接有可伸縮軟管A(6)。

2.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述蓋板(7)與所述冷卻罐(9)相適配，所述蓋板(7)的下端面均勻安裝有四個方形塊，所述冷卻罐(9)的上端面均勻設置有四個方形槽，且所述方形塊與所述方形槽相適配。

3.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述冷卻管(8)與所述冷卻罐(9)通過多個支撐架固定連接，所述冷卻管(8)的上端與所述移動殼(24)通過導流管(25)連接，所述冷卻管(8)的下端與所述水箱(2)通過出水管(26)連接。

4.根據權利要求3所述的一種含油廢水處理裝置，其特征在于：所述導流管(25)的中間為可伸縮軟管B，所述固定殼體(15)外表面一側的下方設置有活動槽(16)，所述導流管(25)在所述活動槽(16)的內側活動。

5.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述蝸桿(13)的外表面與所述移動殼(24)通過軸承轉動連接，所述固定殼體(15)的底面設置有圓孔，所述轉軸(10)貫穿所述圓孔，所述轉軸(10)的外表面套設有橡膠圈。

6.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述電機(18)的輸出端固定連接有豎軸，所述豎軸的下端面與所述絲桿(17)的上端面固定連接，所述絲桿(17)的下端面與所述固定殼體(15)的內壁通過軸承轉動連接。

7.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述螺紋塊(19)的內部設置有與所述絲桿(17)相適配的螺紋孔，所述冷卻罐(9)的后端面安裝有下料管，所述下料管的內側安裝有單向閥。

8.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述可伸縮軟管A(6)的下端面延伸至所述移動殼(24)的內側，所述可伸縮軟管A(6)的外表面與所述移動殼(24)通過焊接固定連接。

9.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：所述冷卻罐(9)的前端面設置有觀察窗，所述蓋板(7)上端面的一側設置有加料口，所述水箱(2)上端面的一側設置有加冰管，所述水箱(2)的后端面安裝有排水管，所述排水管的內側安裝有電磁閥。

10.根據權利要求1所述的一種含油廢水處理裝置，其特征在于：其中兩個所述收集板(14)為水平設置，另外兩個所述收集板(14)為對稱傾斜布置。

發明內容

本發明的目的在于提供一種含油廢水處理裝置，以解決上述背景技術中提出的水蒸汽上升過程中會將部分沸點高和不溶于水的油脂帶出，導致收集的水蒸汽中殘留有沸點高和不溶于水的油脂，嚴重影響后續分離工序，降低工作效率等問題。

為實現上述目的，本發明提供如下技術方案：一種含油廢水處理裝置，包括底板，所述底板上端面一側的后方安裝有L型板，所述L型板上端面的中間設置有通槽，所述通槽的前后設置有電動推桿，所述電動推桿的下端面固定連接有蓋板，所述蓋板的上端面設置有固定殼體，所述固定殼體內部的兩側設置有絲桿，所述絲桿的外表面套設有螺紋塊，兩個所述螺紋塊外表面相對的一側固定連接有移動殼，所述移動殼的內部設置有蝸桿，所述蝸桿的外表面套設有蝸輪，所述蝸桿的下端面固定連接有轉軸，所述轉軸的外表面均勻安裝有四個收集板，所述收集板上端面的一側設置有凹槽，所述凹槽的上端面設置有吸油膜，所述凹槽和所述吸油膜的上端面均勻設置有若干個過濾孔，所述底板上端面的一側安裝有冷卻罐，所述冷卻罐的外表面套設有冷卻管，所述轉軸和所述收集板延伸至所述冷卻罐內部的上方，所述底板上端面的另一側安裝有水箱，所述水箱的上端面安裝有水泵，所述水泵的一端連接有進水管，所述進水管的另一端固定連接有可伸縮軟管A。

優選的，所述蓋板與所述冷卻罐相適配，所述蓋板的下端面均勻安裝有四個方形塊，所述冷卻罐的上端面均勻設置有四個方形槽，且所述方形塊與所述方形槽相適配。

優選的，所述冷卻管與所述冷卻罐通過多個支撐架固定連接，所述冷卻管的上端與所述移動殼通過導流管連接，所述冷卻管的下端與所述水箱通過出水管連接。

優選的，所述導流管的中間為可伸縮軟管B，所述固定殼體外表面一側的下方設置有活動槽，所述導流管在所述活動槽的內側活動。

優選的，所述蝸桿的外表面與所述移動殼通過軸承轉動連接，所述固定殼體的底面設置有圓孔，所述轉軸貫穿所述圓孔，所述轉軸的外表面套設有橡膠圈。

優選的，所述電機的輸出端固定連接有豎軸，所述豎軸的下端面與所述絲桿的上端面固定連接，所述絲桿的下端面與所述固定殼體的內壁通過軸承轉動連接。

優選的，所述螺紋塊的內部設置有與所述絲桿相適配的螺紋孔，所述冷卻罐的后端面安裝有下料管，所述下料管的內側安裝有單向閥。

優選的，所述可伸縮軟管A的下端面延伸至所述移動殼的內側，所述可伸縮軟管A的外表面與所述移動殼通過焊接固定連接。

優選的，所述冷卻罐的前端面設置有觀察窗，所述蓋板上端面的一側設置有加料口，所述水箱上端面的一側設置有加冰管，所述水箱的后端面安裝有排水管，所述排水管的內側安裝有電磁閥。

優選的，其中兩個所述收集板為水平設置，另外兩個所述收集板為對稱傾斜布置。

與現有技術相比，本發明的有益效果是：

1、本發明通過設置有冷卻管、冷卻罐、水箱、水泵、進水管、導流管、出水管，由于油的凝固點在常溫常壓下比水低，先將含油廢水注入到冷卻罐內，打開水泵的開關，水泵工作，將水箱內的冰水通過進水管、可伸縮軟管A、導流管進入到冷卻管中，對冷卻罐進行降溫，當冷卻罐下降到一定溫度時，含油廢水中的油發生凝固，此時可以通過控制電機的開關，調整螺紋塊的高度，從而調整移動殼的高度，進而調整轉軸的高度，調整收集板的高度，使得收集板位于油的下方，在水通過可伸縮軟管A進入到移動殼內時，可以帶動蝸輪轉動，蝸輪轉動帶動蝸桿轉動，從而帶動轉軸轉動，收集板轉動，對凝固后油進行收集，通過設置有吸油膜、過濾孔，水可以通過過濾孔留下，凝固的油被收集在凹槽內，本發明利用油的凝固點比水低，對含油廢水進行降溫，使油凝固后對其進行收集，提高了分離效果；

2、本發明通過設置有電動推桿、可伸縮軟管A和導流管，當對凝固的油收集完成后，可以打開電動推桿的開關，電動推桿工作，帶動蓋板向上移動，可伸縮軟管A收縮，可伸縮軟管B被拉長，收集板向上移動，離開冷卻罐的內部，本發明可以將收集板上移，對收集的凝固的油進行。

（發明人：侯興漢;陳孝彥;劉紅霞）
