公布日：2024.06.18
申請日：2024.04.19
分類號：B01D29/92(2006.01)I;B01D29/82(2006.01)I;B01D29/94(2006.01)I;C02F103/00(2006.01)N;C02F1/00(2023.01)N
摘要
本發明涉及污水處理技術領域，公開了一種生活污水過濾分篩裝置，包括：蓄水件，具有用于裝載生活污水的蓄水腔；過濾組件，設置于所述蓄水腔內，包括過濾板、封堵機構；分篩組件，安裝于所述蓄水件，用于對生活污水中的雜物進行分篩；轉移組件，用于轉移積聚于所述過濾板上方區域的污泥，包括推動件、驅動機構；及控制器，安裝于蓄水件。本發明通過轉移組件的設置，當污泥層形成后，轉移組件可將污泥層轉移至蓄水腔底端區域的一端區域內，從而避免因污泥層的存在影響過濾組件對生活污水進行過濾的過程，使得生活污水可快速經過濾組件的過濾而進入第二蓄水子腔，這部分生活污水可經出水孔轉入其他裝置內以待進行后續處理。
權利要求書

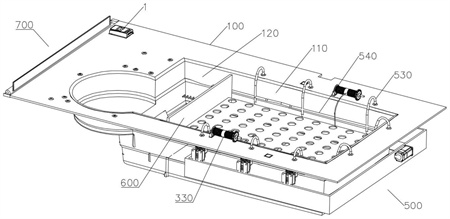

1.一種生活污水過濾分篩裝置，其特征在于，包括：蓄水件(100)，具有用于裝載生活污水的蓄水腔(110)，所述蓄水腔(110)的開口朝上；過濾組件(200)，設置于所述蓄水腔(110)內，包括過濾板(210)、封堵機構(220)，所述過濾板(210)上設有若干個過濾孔(211)，所述封堵機構(220)用于對所述過濾孔(211)進行封堵，沿豎直方向，所述過濾板(210)將所述蓄水腔(110)分隔為第一蓄水子腔與第二蓄水子腔，所述封堵機構(220)置于所述第二蓄水子腔內，所述蓄水件(100)上設有連通于所述第二蓄水子腔的出水孔，所述出水孔的開口處設有電動控制閥；分篩組件(300)，安裝于所述蓄水件(100)，用于對生活污水中的雜物進行分篩；轉移組件(400)，用于轉移積聚于所述過濾板(210)上方區域的污泥，包括推動件(410)、驅動機構(420)，所述驅動機構(420)可沿第一方向驅動所述推動件(410)做往返運動；及控制器(1)，安裝于蓄水件(100)，所述控制器(1)與所述封堵機構(220)、電動控制閥、分篩組件(300)、驅動機構(420)電連接。
2.根據權利要求1所述的一種生活污水過濾分篩裝置，其特征在于，還包括輸液組件(500)，用于輸送液態絮凝劑至所述第一蓄水子腔內；所述輸液組件(500)包括儲液件(510)、至少一個輸送部(520)、至少一個輸液管(530)，所述儲液件(510)具有儲液腔，所述儲液件(510)連接于所述蓄水件(100)，所述輸送部(520)的至少部分部位置于所述儲液腔內，所述輸送部(520)具有出液口，所述輸送部(520)與所述控制器(1)電連接，所述輸液管(530)的數量與所述輸送部(520)的數量相同，所述輸液管(530)連接于所述輸送部(520)，所述輸送部(520)可將所述儲液腔內的液態絮凝劑通過所述輸液管(530)轉移至所述第一蓄水子腔內。
3.根據權利要求1所述的一種生活污水過濾分篩裝置，其特征在于，所述分篩組件(300)包括分篩件(310)、多個牽引件(320)、多個收卷件(330)，所述分篩件(310)上設有若干個分篩孔(311)，所述牽引件(320)的數量與所述收卷件(330)的數量相同，所述牽引件(320)皆連接于所述分篩件(310)，各所述牽引件(320)分別連接于不同所述收卷件(330)，所述收卷件(330)皆與所述控制器(1)電連接，所述收卷件(330)可通過所述牽引件(320)驅動所述分篩件(310)沿豎直方向做往返運動。
4.根據權利要求1所述的一種生活污水過濾分篩裝置，其特征在于，所述封堵機構(220)包括多個封堵件(221)、多個連接部(222)、驅動部(223)，所述封堵件(221)的數量與所述過濾孔(211)的數量相同，各所述連接部(222)的兩端分別連接于不同所述封堵件(221)，所述驅動部(223)可拆卸式安裝于所述蓄水腔(110)底壁，部分所述連接部(222)連接于所述驅動部(223)，所述驅動部(223)可通過所述連接部(222)驅動各所述封堵件(221)沿豎直方向做往返運動。
5.根據權利要求1所述的一種生活污水過濾分篩裝置，其特征在于，沿第一方向，所述蓄水件(100)上開設有連通于所述蓄水腔(110)的放置腔(120)，所述放置腔(120)的開口朝上，所述放置腔(120)內放置有分隔部(600)，所述分隔部(600)用于將所述蓄水腔(110)與所述放置腔(120)分隔。
6.根據權利要求5所述的一種生活污水過濾分篩裝置，其特征在于，所述分隔部(600)包括第一分隔子部(610)、第二分隔子部(620)，所述第二分隔子部(620)滑動連接于所述蓄水腔(110)腔壁，所述第二分隔子部(620)上連接有第一吸附件(2)，所述推動件(410)上連接有對應于所述第一吸附件(2)的第二吸附件(3)；所述第二分隔子部(620)通過復位件(4)連接于所述放置腔(120)腔壁；當所述驅動機構(420)沿第一方向驅動所述推動件(410)靠近所述第二分隔子部(620)時，部分時間段內所述第二吸附件(3)吸附于所述第一吸附件(2)；當所述驅動機構(420)沿第一方向驅動所述推動件(410)遠離所述第二分隔子部(620)時，部分時間段內所述第二分隔子部(620)與所述推動件(410)同步移動，部分時間段內所述第一吸附件(2)與所述第二吸附件(3)分離。
7.根據權利要求6所述的一種生活污水過濾分篩裝置，其特征在于，所述放置腔(120)內放置有輸風件(6)，所述輸風件(6)用于向所述第一蓄水子腔內輸送熱風，所述輸風件(6)與所述控制器(1)電連接，所述輸風件(6)具有出風口，所述第一分隔子部(610)上設有對應于所述出風口的進風孔，所述第一分隔子部(610)上轉動連接有用于覆蓋所述進風孔開口的覆蓋件(7)。
8.根據權利要求7所述的一種生活污水過濾分篩裝置，其特征在于，所述推動件(410)包括推動子件(411)、覆蓋子件(412)，所述推動子件(411)具有放置內腔，所述推動子件(411)上設有連通于所述放置內腔的出物口，所述覆蓋子件(412)的至少部分部位置于所述放置內腔內；所述第二吸附件(3)連接于所述推動子件(411)。
9.根據權利要求8所述的一種生活污水過濾分篩裝置，其特征在于，所述覆蓋子件(412)包括被動吸附件(4121)、覆蓋部(4122)、復位部，所述復位部連接于所述放置內腔腔壁，所述覆蓋部(4122)連接于所述復位部，所述被動吸附件(4121)連接于所述覆蓋部(4122)，所述第二分隔子部(620)遠離所述被動吸附件(4121)的一側連接有主動吸附件(8)，所述主動吸附件(8)與所述控制器(1)電連接，所述主動吸附件(8)用于吸引所述被動吸附件(4121)移動至與所述第二分隔子部(620)貼合的區域。
10.根據權利要求1所述的一種生活污水過濾分篩裝置，其特征在于，還包括遮蓋組件(700)，用于遮蓋所述蓄水腔(110)開口；所述遮蓋組件(700)包括轉動件(710)、支撐件(720)、遮蓋件(730)、固定件(740)，所述支撐件(720)連接于所述蓄水件(100)，所述轉動件(710)轉動連接于所述支撐件(720)，所述遮蓋件(730)連接于所述轉動件(710)，所述固定件(740)連接于所述遮蓋件(730)的邊緣處；所述遮蓋件(730)及所述固定件(740)皆具有彈性。
發明內容
本發明提供一種生活污水過濾分篩裝置，解決在過濾過程中污泥層容易影響污水的過濾進度及污水容易帶動較多污泥一同轉移的技術問題。
為解決上述技術問題，本發明提供一種生活污水過濾分篩裝置，包括：
蓄水件，具有用于裝載生活污水的蓄水腔，蓄水腔的開口朝上；
過濾組件，設置于蓄水腔內，包括過濾板、封堵機構，過濾板上設有若干個過濾孔，封堵機構用于對過濾孔進行封堵，沿豎直方向，過濾板將蓄水腔分隔為第一蓄水子腔與第二蓄水子腔，封堵機構置于第二蓄水子腔內，蓄水件上設有連通于第二蓄水子腔的出水孔，出水孔的開口處設有電動控制閥；
分篩組件，安裝于蓄水件，用于對生活污水中的雜物進行分篩；
轉移組件，用于轉移積聚于過濾板上方區域的污泥，包括推動件、驅動機構，驅動機構可沿第一方向驅動推動件做往返運動；
及控制器，安裝于蓄水件，控制器與封堵機構、電動控制閥、分篩組件、驅動機構電連接。
根據本發明實施例的一個方面，還包括輸液組件，用于輸送液態絮凝劑至第一蓄水子腔內；
輸液組件包括儲液件、至少一個輸送部、至少一個輸液管，儲液件具有儲液腔，儲液件連接于蓄水件，輸送部的至少部分部位置于儲液腔內，輸送部具有出液口，輸送部與控制器電連接，輸液管的數量與輸送部的數量相同，輸液管連接于輸送部，輸送部可將儲液腔內的液態絮凝劑通過輸液管轉移至第一蓄水子腔內。
根據本發明實施例的一個方面，分篩組件包括分篩件、多個牽引件、多個收卷件，分篩件上設有若干個分篩孔，牽引件的數量與收卷件的數量相同，牽引件皆連接于分篩件，各牽引件分別連接于不同收卷件，收卷件皆與控制器電連接，收卷件可通過牽引件驅動分篩件沿豎直方向做往返運動。
根據本發明實施例的一個方面，封堵機構包括多個封堵件、多個連接部、驅動部，封堵件的數量與過濾孔的數量相同，各連接部的兩端分別連接于不同封堵件，驅動部可拆卸式安裝于蓄水腔底壁，部分連接部連接于驅動部，驅動部可通過連接部驅動各封堵件沿豎直方向做往返運動。
根據本發明實施例的一個方面，沿第一方向，蓄水件上開設有連通于蓄水腔的放置腔，放置腔的開口朝上，放置腔內放置有分隔部，分隔部用于將蓄水腔與放置腔分隔。
根據本發明實施例的一個方面，分隔部包括第一分隔子部、第二分隔子部，第二分隔子部滑動連接于蓄水腔腔壁，第二分隔子部上連接有第一吸附件，推動件上連接有對應于第一吸附件的第二吸附件；
第二分隔子部通過復位件連接于放置腔腔壁；
當驅動機構沿第一方向驅動推動件靠近第二分隔子部時，部分時間段內第二吸附件吸附于第一吸附件；當驅動機構沿第一方向驅動推動件遠離第二分隔子部時，部分時間段內第二分隔子部與推動件同步移動，部分時間段內第一吸附件與第二吸附件分離。
根據本發明實施例的一個方面，放置腔內放置有輸風件，輸風件用于向第一蓄水子腔內輸送熱風，輸風件與控制器電連接，輸風件具有出風口，第一分隔子部上設有對應于出風口的進風孔，第一分隔子部上轉動連接有用于覆蓋進風孔開口的覆蓋件。
根據本發明實施例的一個方面，推動件包括推動子件、覆蓋子件，推動子件具有放置內腔，推動子件上設有連通于放置內腔的出物口，覆蓋子件的至少部分部位置于放置內腔內；
第二吸附件連接于推動子件。
根據本發明實施例的一個方面，覆蓋子件包括被動吸附件、覆蓋部、復位部，復位部連接于放置內腔腔壁，覆蓋部連接于復位部，被動吸附件連接于覆蓋部，第二分隔子部遠離被動吸附件的一側連接有主動吸附件，主動吸附件與控制器電連接，主動吸附件用于吸引被動吸附件移動至與第二分隔子部貼合的區域。
根據本發明實施例的一個方面，還包括遮蓋組件，用于遮蓋蓄水腔開口；
遮蓋組件包括轉動件、支撐件、遮蓋件、固定件，支撐件連接于蓄水件，轉動件轉動連接于支撐件，遮蓋件連接于轉動件，固定件連接于遮蓋件的邊緣處；
遮蓋件及固定件皆具有彈性。
本發明的有益效果在于：本發明通過轉移組件的設置，當污泥層形成后，轉移組件可將污泥層轉移至蓄水腔底端區域的一端區域內，從而避免因污泥層的存在影響過濾組件對生活污水進行過濾的過程，使得生活污水可快速經過濾組件的過濾而進入第二蓄水子腔；此外，通過轉移組件的設置，可由驅動機構驅動推動件對污泥層進行擠壓，以降低小顆粒物隨生活污水進入第二蓄水子腔的總量。
（發明人：曾明;謝倩蘭;藍如輝;劉亮;黃旭凱;洪兵;徐位鏡;曾尚鋒）
