公布日：2023.12.01
申請日：2023.09.27
分類號：B01D29/03(2006.01)I;C02F1/52(2023.01)I;B01D29/64(2006.01)I;B01D29/68(2006.01)I;B08B9/093(2006.01)I
摘要
本發明涉及廢水處理技術領域，具體公開了一種柔性線路板生產中的廢水處理裝置，包括底座，底座上固定連接有處理桶；轉動設置在處理桶內的分隔組件，用于將處理桶內空腔分隔為多個轉動的腔室；轉動設置在各個腔室內的攪拌組件，用于對腔室內的液體進行充分?jǐn)嚢瑁辉O(shè)于處理桶底部的過濾組件，用于對充分反應后的液體進行過濾并排出；開設在處理桶底部上的排污口；本發明通過進水管內的高壓待處理廢水進入進水塊內，對過濾網內殘留的固態沉淀物進行反沖洗，進而保證過濾網在每次對混合溶液內固態沉淀物過濾后，均被充分清理，避免每次只是對其上堆積的固態沉淀物進行清理，長久累加導致過濾網內網孔發生堵塞。
權利要求書

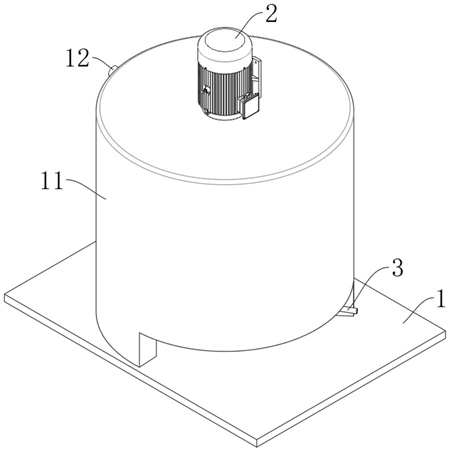

1.一種柔性線路板生產中的廢水處理裝置，其特征在于，包括底座(1)，所述底座(1)上固定連接有處理桶(11)；轉動設置在所述處理桶(11)內的分隔組件，用于將處理桶(11)內空腔分隔為多個轉動的腔室；轉動設置在各個腔室內的攪拌組件，用于對腔室內的液體進行充分?jǐn)嚢�；設于處理桶(11)底部的過濾組件，用于對充分反應后的液體進行過濾并排出；開設在所述處理桶(11)底部上的排污口(13)，用于對過濾后的固態過濾物進行排出；設于所述處理桶(11)底部的加液組件，用于對過濾組件進行反沖洗并對指定位置的腔室添加廢水；連通在所述處理桶(11)上的加藥管(12)，用于對指定位置的腔室內添加藥劑。
2.根據權利要求1所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述分隔組件包括轉動筒(21)，所述轉動筒(21)轉動連接在處理桶(11)內，所述轉動筒(21)上圓周等間距固定連接有三個分隔板(23)，所述分隔板(23)遠離轉動筒(21)的邊緣和底部均與處理桶(11)內壁相貼合。
3.根據權利要求2所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述攪拌組件包括轉軸(4)，所述轉動筒(21)頂部固定連接有支撐板(22)，所述轉軸(4)轉動連接在支撐板(22)上，所述轉軸(4)設有三個，所述轉軸(4)上固定連接有多個攪拌葉(42)，多個所述攪拌葉(42)均呈傾斜狀。
4.根據權利要求3所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述處理桶(11)頂部固定連接有電機(2)，所述電機(2)輸出端通過驅動軸(211)與轉動筒(21)固定連接；所述支撐板(22)上轉動連接有傳動輪(221)，所述傳動輪(221)邊緣與處理桶(11)內壁相貼合，所述轉軸(4)頂端上固定連接有導輪(41)，所述導輪(41)邊緣與傳動輪(221)邊緣相貼合。
5.根據權利要求4所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述過濾組件包括過濾網(14)，所述處理桶(11)底部開設有扇形凹槽(15)，所述扇形凹槽(15)內開設有扇形貫穿口，所述過濾網(14)固定連接在扇形貫穿口內，所述過濾網(14)朝向處理桶(11)的一面與處理桶(11)底部?jī)?nèi)壁相齊平。
6.根據權利要求5所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述加液組件包括反沖洗組件和連通組件，所述沖洗組件設于扇形凹槽(15)內，用于對過濾網(14)進行反沖洗，所述連通組件設于分隔組件內，用于對指定位置的腔室內添加廢水。
7.根據權利要求6所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述反沖洗組件包括進水塊(7)，所述進水塊(7)兩端均固定連接有限位滑塊(71)，所述扇形凹槽(15)側壁上開設有與限位滑塊(71)相對應的限位滑槽(151)，所述進水塊(7)上開設有條狀凹槽(72)，所述條狀凹槽(72)開口朝向過濾網(14)，所述進水塊(7)底部通過控制盒(31)連通有進水管(3)，所述控制盒(31)用于控制進水管(3)和條狀凹槽(72)的連通。
8.根據權利要求7所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述轉動筒(21)延伸至處理桶(11)底部外固定連接有三個第一條狀永磁體(25)，所述進水塊(7)材質為鐵磁性金屬材料，所述進水塊(7)一側固定連接有彈力繩(73)，所述彈力繩(73)的另一端與扇形凹槽(15)內壁固定連接；所述控制盒(31)內滑動連接有永磁封堵塊(32)，所述永磁封堵塊(32)與第一條狀永磁體(25)相斥，所述控制盒(31)內設有彈簧(33)，所述彈簧(33)一端與永磁封堵塊(32)相抵，所述彈簧(33)另一端與控制盒(31)內壁相抵。
9.根據權利要求8所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述連通組件包括環狀管(24)，所述分隔板(23)底部開設有活塞腔(231)，所述活塞腔(231)通過連通口(233)與轉動筒(21)相連通，所述環狀管(24)通過連通管(242)與轉動筒(21)相連通，所述環狀管(24)設有三個，所述環狀管(24)上圓周等間距開設有多個噴水孔(241)；所述攪拌葉(42)在轉軸(4)上呈螺旋階梯狀分布，所述攪拌葉(42)遠離轉軸(4)的一端上固定連接有導向塊(43)，所述導向塊(43)上開設有弧形凹槽，所述噴水孔(241)朝向弧形凹槽；所述底座(1)上固定連接有固定柱(6)，所述固定柱(6)頂端延伸至轉動筒(21)內，所述固定柱(6)頂端通過連接柱(61)固定連接有控制蓋(62)，所述控制蓋(62)上捷愛士有弧狀通槽(63)，所述弧狀通槽(63)與連通管(242)相配合。
10.根據權利要求9所述的一種柔性線路板生產中的廢水處理裝置，其特征在于，所述活塞腔(231)靠近底端內壁兩側固定連接有限位條(232)，所述活塞腔(231)內滑動連接有活塞墊(8)，所述活塞墊(8)上固定連接有第二條狀永磁體(81)，所述分隔板(23)頂部開設有與活塞腔(231)相連通的排氣孔(234)；所述分隔板(23)上開設有限位槽(235)，所述限位槽(235)內滑動連接有永磁滑塊(51)，所述永磁滑塊(51)與第二條狀永磁體(81)相吸，所述永磁滑塊(51)上固定連接有條狀刮板(5)，所述條狀刮板(5)與分隔板(23)表面相貼合，相鄰所述條狀刮板(5)之間固定連接有弧狀刮板(52)，所述弧狀刮板(52)與轉動筒(21)外壁相貼合，所述弧狀刮板(52)上開設有與連通管(242)相對應的避讓槽(53)。
發明內容
本發明的目的在于提供一種柔性線路板生產中的廢水處理裝置，解決以下技術問題：
如何對加入藥劑后充分?jǐn)嚢璧膹U水進行快速有效處理的問題。
本發明的目的可以通過以下技術方案實現：
一種柔性線路板生產中的廢水處理裝置，包括底座，所述底座上固定連接有處理桶；
轉動設置在所述處理桶內的分隔組件，用于將處理桶內空腔分隔為多個轉動的腔室；
轉動設置在各個腔室內的攪拌組件，用于對腔室內的液體進行充分?jǐn)嚢瑁?/span>
設于處理桶底部的過濾組件，用于對充分反應后的液體進行過濾并排出；
開設在所述處理桶底部上的排污口，用于對過濾后的固態過濾物進行排出；
設于所述處理桶底部的加液組件，用于對過濾組件進行反沖洗并對指定位置的腔室添加廢水；
連通在所述處理桶上的加藥管，用于對指定位置的腔室內添加藥劑。
于一實施例中，所述分隔組件包括轉動筒，所述轉動筒轉動連接在處理桶內，所述轉動筒上圓周等間距固定連接有三個分隔板，所述分隔板遠離轉動筒的邊緣和底部均與處理桶內壁相貼合。
進一步地，所述攪拌組件包括轉軸，所述轉動筒頂部固定連接有支撐板，所述轉軸轉動連接在支撐板上，所述轉軸設有三個，所述轉軸上固定連接有多個攪拌葉，多個所述攪拌葉均呈傾斜狀。
進一步地，所述處理桶頂部固定連接有電機，所述電機輸出端通過驅動軸與轉動筒固定連接；
所述支撐板上轉動連接有傳動輪，所述傳動輪邊緣與處理桶內壁相貼合，所述轉軸頂端上固定連接有導輪，所述導輪邊緣與傳動輪邊緣相貼合。
進一步地，所述過濾組件包括過濾網，所述處理桶底部開設有扇形凹槽，所述扇形凹槽內開設有扇形貫穿口，所述過濾網固定連接在扇形貫穿口內，所述過濾網朝向處理桶的一面與處理桶底部?jī)?nèi)壁相齊平。
進一步地，所述加液組件包括反沖洗組件和連通組件，所述沖洗組件設于扇形凹槽內，用于對過濾網進行反沖洗，所述連通組件設于分隔組件內，用于對指定位置的腔室內添加廢水。
進一步地，所述反沖洗組件包括進水塊，所述進水塊兩端均固定連接有限位滑塊，所述扇形凹槽側壁上開設有與限位滑塊相對應的限位滑槽，所述進水塊上開設有條狀凹槽，所述條狀凹槽開口朝向過濾網，所述進水塊底部通過控制盒連通有進水管，所述控制盒用于控制進水管和條狀凹槽的連通。
進一步地，所述轉動筒延伸至處理桶底部外固定連接有三個第一條狀永磁體，所述進水塊材質為鐵磁性金屬材料，所述進水塊一側固定連接有彈力繩，所述彈力繩的另一端與扇形凹槽內壁固定連接；
所述控制盒內滑動連接有永磁封堵塊，所述永磁封堵塊與第一條狀永磁體相斥，所述控制盒內設有彈簧，所述彈簧一端與永磁封堵塊相抵，所述彈簧另一端與控制盒內壁相抵。
進一步地，所述連通組件包括環狀管，所述分隔板底部開設有活塞腔，所述活塞腔通過連通口與轉動筒相連通，所述環狀管通過連通管與轉動筒相連通，所述環狀管設有三個，所述環狀管上圓周等間距開設有多個噴水孔；
所述攪拌葉在轉軸上呈螺旋階梯狀分布，所述攪拌葉遠離轉軸的一端上固定連接有導向塊，所述導向塊上開設有弧形凹槽，所述噴水孔朝向弧形凹槽；
所述底座上固定連接有固定柱，所述固定柱頂端延伸至轉動筒內，所述固定柱頂端通過連接柱固定連接有控制蓋，所述控制蓋上捷愛士有弧狀通槽，所述弧狀通槽與連通管相配合。
進一步地，所述活塞腔靠近底端內壁兩側固定連接有限位條，所述活塞腔內滑動連接有活塞墊，所述活塞墊上固定連接有第二條狀永磁體，所述分隔板頂部開設有與活塞腔相連通的排氣孔；
所述分隔板上開設有限位槽，所述限位槽內滑動連接有永磁滑塊，所述永磁滑塊與第二條狀永磁體相吸，所述永磁滑塊上固定連接有條狀刮板，所述條狀刮板與分隔板表面相貼合，相鄰所述條狀刮板之間固定連接有弧狀刮板，所述弧狀刮板與轉動筒外壁相貼合，所述弧狀刮板上開設有與連通管相對應的避讓槽。本發明的有益效果：
(1)本發明通過支撐板轉動可帶動傳動輪和導輪轉動，傳動輪轉動過程中可驅動導輪發生轉動，進而帶動轉軸發生轉動，多個攪拌葉即可對對應轉動腔內的混合溶液進行充分?jǐn)嚢瑁⑶腋鱾�(gè)攪拌葉呈傾斜狀，可在攪拌的過程中對其攪拌的液體做向上的提升，使隔離腔內溶液做中間往上流動，周圍往下流動的循環流動狀，可進一步提高該隔離腔內的攪拌效果，保證藥劑和廢水的充分?jǐn)嚢韬头磻?yīng)。
(2)本發明通過隨轉動筒的持續轉動帶動隔離腔持續轉動，當該隔離腔底部轉動至與過濾網相接通時，隔離腔內的溶液會經過濾網過濾后流出，反應過程中生成的固態沉淀物會被過濾網過濾堆積在過濾網上，當該隔離腔底部轉動至與排污口接通時，其內的液體已經經過濾網部位完全排出，而隨著該隔離腔的轉動，其后一個分隔板會把堆積在過濾網上的固態沉淀物刮動至排污口處，從排污口處排出，從而達到對過濾網進行初步清理的目的。
(3)本發明通過第一條狀永磁體與進水塊相對應，第一條狀永磁體會對進水塊進行吸附，從而使進水塊隨第一條狀永磁體同步轉動，并且第一條狀永磁體與進水塊對進水塊進行吸附時，第一條狀永磁體可對控制盒內的永磁封堵塊產生斥力，取消永磁封堵塊對進水管和條狀凹槽的封堵，進水管內的高壓待處理廢水會通過進水管進入進水塊內，通過條狀凹槽開口處向過濾網方向噴出，從而對過濾網內殘留的固態沉淀物進行反沖洗，進而保證過濾網在每次對混合溶液內固態沉淀物過濾后，均被充分清理，避免每次只是對其上堆積的固態沉淀物進行清理，長久累加導致過濾網內網孔發生堵塞。
(4)本發明通過進水管進入的為高壓待處理廢水，所以經噴水孔噴出的廢水具有一定水壓，可在對應隔離腔內形成向上的水柱，當水柱沖擊到導向塊上的弧形凹槽內，會被弧形凹槽導向向遠離轉軸方向?qū)�，進而對該隔離腔的四周內壁進行沖洗，可對上個處理循環過程中附著在四周內壁上的固態沉淀物進行一定程度上的清理，并且攪拌葉呈螺旋階梯狀固定連接在轉軸上，所以各個導向塊也是呈螺旋階梯狀分布在轉軸的周圍，隨著轉軸的轉動和各個噴水孔內的噴出水柱的配合，可對該隔離筒內的四周各個高度內壁均進行直接的沖洗，保證了清洗的效果。
（發明人：李狀敏）
