公布日：2024.06.18
申請日：2024.04.19
分類號：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/82(2006.01)I;B01D29/94(2006.01)I;B01D29/64(2006.01)I;B01D29/90(2006.01)I
摘要
本發明公開了一種家禽飼養污水處理裝置，涉及污水處理技術領域。包括分離框，所述分離框的頂部固定安裝有進料框，所述分離框的內部固定安裝有分隔板，所述分隔板的頂部固定安裝有過濾板，所述分離框的內部固定安裝有固定板，所述固定板的表面轉動安裝有篩板，所述分離框的內部設置有擠壓裝置，所述分離框的底部固定安裝有排污口和排水管；其中，所述擠壓裝置包括電動推桿、連接桿、擠壓板、受力板、彈性伸縮板、卡位桿、彈性板、導流板和立板，彈性板產生形變時撞擊塊會撞擊擠壓板，擠壓板受到撞擊會產生振動，固體廢渣會殘留在固定板和篩板上，擠壓板會對廢渣進行擠壓提高了水與廢渣分離的效果。
權利要求書

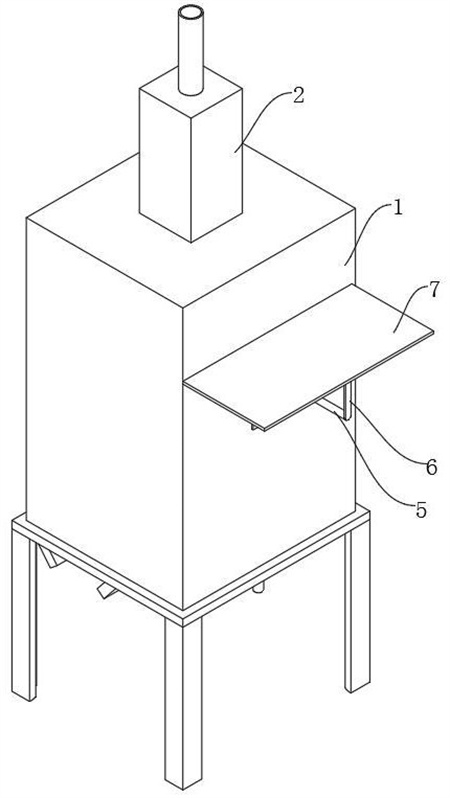

1.一種家禽飼養污水處理裝置，包括分離框（1），其特征在于：所述分離框（1）的頂部固定安裝有進料框（2），所述分離框（1）的內部固定安裝有分隔板（3），所述分隔板（3）的頂部固定安裝有過濾板（4），所述分離框（1）的內部固定安裝有固定板（8），所述固定板（8）的表面轉動安裝有篩板（9），所述分離框（1）的內部設置有擠壓裝置，所述分離框（1）的底部固定安裝有排污口和排水管；其中，所述擠壓裝置包括電動推桿（5）、連接桿（6）、擠壓板（7）、受力板（10）、彈性伸縮板（11）、卡位桿（12）、彈性板（13）、導流板（14）和立板（15），所述電動推桿（5）固定安裝在分離框（1）的外側，所述擠壓板（7）滑動貫穿分離框（1），所述受力板（10）滑動安裝在分隔板（3）的底部，所述彈性伸縮板（11）固定安裝在受力板（10）的表面，所述卡位桿（12）滑動貫穿分離框（1），所述彈性伸縮板（11）自由端與卡位桿（12）固定，所述連接桿（6）固定安裝在電動推桿（5）輸出端的表面，所述彈性板（13）固定安裝在連接桿（6）的表面，所述導流板（14）固定安裝在篩板（9）的底部，所述立板（15）固定安裝在分離框（1）的內壁底部；其中，分離框（1）的底部設置具有提高廢渣從排污口排出功能的排料裝置，所述進料框（2）的內部設置有限制裝置。
2.根據權利要求1所述的一種家禽飼養污水處理裝置，其特征在于：所述卡位桿（12）與分離框（1）之間設置有一號彈簧，所述篩板（9）與固定板（8）之間設置有一號扭簧，所述彈性板（13）的表面固定安裝有撞擊塊。
3.根據權利要求2所述的一種家禽飼養污水處理裝置，其特征在于：所述排料裝置包括拉板（161）、推動板（162）、推動架（163）、固定桿（164）、弧形塊（165）、傾斜塊（166）和凸塊（167），所述拉板（161）固定安裝在導流板（14）的表面，所述推動板（162）滑動安裝在分離框（1）的內壁底部，所述推動架（163）轉動安裝在推動板（162）的表面，所述固定桿（164）固定安裝在分離框（1）的內部，所述弧形塊（165）固定安裝在固定桿（164）的底部，所述傾斜塊（166）滑動貫穿推動板（162）的頂部，所述凸塊（167）固定安裝在傾斜塊（166）的頂部。
4.根據權利要求3所述的一種家禽飼養污水處理裝置，其特征在于：所述推動板（162）與分離框（1）之間設置有復位彈簧，所述傾斜塊（166）與推動板（162）之間設置有二號彈簧，所述傾斜塊（166）與推動架（163）接觸。
5.根據權利要求4所述的一種家禽飼養污水處理裝置，其特征在于：所述限制裝置包括轉動板（171）、滑桿（172）、傳動桿（173）、擋板（174）、聯動桿（175）和移動桿（177），所述轉動板（171）轉動安裝在過濾板（4）的表面，所述滑桿（172）滑動安裝在進料框（2）的內部，所述傳動桿（173）的底部與轉動板（171）鉸接，所述傳動桿（173）的頂部與滑桿（172）鉸接，所述擋板（174）轉動安裝在進料框（2）的內部，所述聯動桿（175）的頂部與擋板（174）鉸接，所述聯動桿（175）的底部與滑桿（172）鉸接，所述移動桿（177）滑動貫穿分隔板（3）和過濾板（4），所述轉動板（171）與過濾板（4）之間設置有二號扭簧，所述移動桿（177）與過濾板（4）之間設置有三號彈簧。
6.根據權利要求5所述的一種家禽飼養污水處理裝置，其特征在于：所述進料框（2）的內部轉動安裝有轉動軸（176），所述轉動軸（176）的表面固定安裝有分散桿（1710），所述轉動軸（176）的表面開設有螺旋槽，所述進料框（2）的內部固定安裝有接觸桿（178），所述接觸桿（178）與螺旋槽接觸，所述接觸桿（178）與弧形桿（179）的一端鉸接，所述弧形桿（179）的另一端與擋板（174）鉸接。
7.根據權利要求6所述的一種家禽飼養污水處理裝置，其特征在于：所述擠壓板（7）的表面轉動安裝有彈性伸縮桿（184），所述彈性伸縮桿（184）的自由端固定安裝有L形桿（186）和攪拌桿（187），所述擠壓板（7）的表面固定安裝有半圓形塊（185），所述彈性伸縮桿（184）與擠壓板（7）之間設置有發條彈簧。
8.根據權利要求7所述的一種家禽飼養污水處理裝置，其特征在于：所述篩板（9）的底部滑動安裝有滑塊（181），所述滑塊（181）的表面轉動安裝有金屬毛刷（183），所述滑塊（181）與橫桿（182）的一端鉸接，所述橫桿（182）的另一端與固定板（8）底部鉸接。
發明內容
針對現有技術的不足，本發明提供了一種家禽飼養污水處理裝置，解決了上述背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種家禽飼養污水處理裝置，包括分離框，所述分離框的頂部固定安裝有進料框，所述分離框的內部固定安裝有分隔板，所述分隔板的頂部固定安裝有過濾板，所述分離框的內部固定安裝有固定板，所述固定板的表面轉動安裝有篩板，所述分離框的內部設置有擠壓裝置，所述分離框的底部固定安裝有排污口和排水管；其中，所述擠壓裝置包括電動推桿、連接桿、擠壓板、受力板、彈性伸縮板、卡位桿、彈性板、導流板和立板，彈性板產生形變時撞擊塊會撞擊擠壓板，擠壓板受到撞擊會產生振動，擠壓板對廢渣擠壓力過大時廢渣會推動彈性伸縮板進行移動，所述電動推桿固定安裝在分離框的外側，所述擠壓板滑動貫穿分離框，所述受力板滑動安裝在分隔板的底部，所述彈性伸縮板固定安裝在受力板的表面，所述卡位桿滑動貫穿分離框，所述彈性伸縮板自由端與卡位桿固定，所述連接桿固定安裝在電動推桿輸出端的表面，所述彈性板固定安裝在連接桿的表面，所述導流板固定安裝在篩板的底部，所述立板固定安裝在分離框的內壁底部；其中，分離框的底部設置具有提高廢渣從排污口排出功能的排料裝置，所述進料框的內部設置有限制裝置，擠壓板會對廢渣進行擠壓提高了水與廢渣分離的效果，同時連接桿在擠壓板上移動時彈性板上的撞擊塊會撞擊擠壓板使擠壓板產生振動，進一步提高了污水與廢渣的分離效果，擠壓板對廢渣達到一端擠壓力后卡位桿會解除對篩板的限位，避免擠壓力過大對篩板產生損傷。
根據上述技術方案，所述卡位桿與分離框之間設置有一號彈簧，所述篩板與固定板之間設置有一號扭簧，所述彈性板的表面固定安裝有撞擊塊，一號彈簧的彈力會帶動卡位桿復位。
根據上述技術方案，所述排料裝置包括拉板、推動板、推動架、固定桿、弧形塊、傾斜塊和凸塊，傾斜塊移動時會帶動凸塊進行移動，凸塊移動時弧形塊會推動凸塊和傾斜塊上下移動，拉板具有彈性，所述拉板固定安裝在導流板的表面，所述推動板滑動安裝在分離框的內壁底部，所述推動架轉動安裝在推動板的表面，所述固定桿固定安裝在分離框的內部，所述弧形塊固定安裝在固定桿的底部，所述傾斜塊滑動貫穿推動板的頂部，所述凸塊固定安裝在傾斜塊的頂部，傾斜塊移動時會推動推動架進行擺動，推動架擺動可以避免廢渣粘附在推動板上，同時推動架擺動時會進一步提高廢渣從排污口排出的效果。
根據上述技術方案，所述推動板與分離框之間設置有復位彈簧，所述傾斜塊與推動板之間設置有二號彈簧，所述傾斜塊與推動架接觸，復位彈簧的彈力會帶動推動板復位。
根據上述技術方案，所述限制裝置包括轉動板、滑桿、傳動桿、擋板、聯動桿和移動桿，滑桿向上移動時會推動聯動桿向上移動，聯動桿向上移動時會推動擋板向上轉動，所述轉動板轉動安裝在過濾板的表面，所述滑桿滑動安裝在進料框的內部，所述傳動桿的底部與轉動板鉸接，所述傳動桿的頂部與滑桿鉸接，所述擋板轉動安裝在進料框的內部，所述聯動桿的頂部與擋板鉸接，所述聯動桿的底部與滑桿鉸接，所述移動桿滑動貫穿分隔板和過濾板，所述轉動板與過濾板之間設置有二號扭簧，所述移動桿與過濾板之間設置有三號彈簧，擋板會對進料框進行阻擋，使擠壓板對廢渣進行擠壓時減少污水和廢渣進入分離框的內部。
根據上述技術方案，所述進料框的內部轉動安裝有轉動軸，所述轉動軸的表面固定安裝有分散桿，所述轉動軸的表面開設有螺旋槽，所述進料框的內部固定安裝有接觸桿，所述接觸桿與螺旋槽接觸，所述接觸桿與弧形桿的一端鉸接，所述弧形桿的另一端與擋板鉸接，弧形桿向上移動時會推動接觸桿向上移動，接觸桿移動時會在螺旋槽的內部移動，通過分散桿轉動可以避免廢渣堵塞在進料框的內部。
根據上述技術方案，所述擠壓板的表面轉動安裝有彈性伸縮桿，所述彈性伸縮桿的自由端固定安裝有L形桿和攪拌桿，所述擠壓板的表面固定安裝有半圓形塊，所述彈性伸縮桿與擠壓板之間設置有發條彈簧，發條彈簧會帶動彈性伸縮桿和攪拌桿反向轉動，使攪拌桿會將廢渣打散，防止廢渣被擠壓后產生結塊無法從篩板上排出。
根據上述技術方案，所述篩板的底部滑動安裝有滑塊，所述滑塊的表面轉動安裝有金屬毛刷，所述滑塊與橫桿的一端鉸接，所述橫桿的另一端與固定板底部鉸接，滑塊移動時會帶動金屬毛刷進行移動，金屬毛刷會對篩板起到疏通的效果，防止廢渣被擠壓后將篩板堵塞。
本發明提供了一種家禽飼養污水處理裝置。具備以下有益效果：（1）該發明，污水進入分離框的內部時，通過過濾板和篩板會對污水進行分離，固體廢渣會殘留在固定板和篩板上，擠壓板會對廢渣進行擠壓提高了水與廢渣分離的效果，同時連接桿在擠壓板上移動時彈性板上的撞擊塊會撞擊擠壓板使擠壓板產生振動，進一步提高了污水與廢渣的分離效果，同時擠壓板對廢渣達到一定擠壓力后卡位桿會解除對篩板的限位，避免擠壓力過大對篩板產生損傷。
（2）該發明，篩板和導流板轉動時拉板會推動推動板進行移動，推動板移動時會提高廢渣從排污口排出的效果，推動板移動時會帶動推動架和傾斜塊進行移動，傾斜塊移動時弧形塊會推動傾斜塊進行移動，傾斜塊移動時會推動推動架進行擺動，推動架擺動可以避免廢渣粘附在推動板上，同時推動架擺動時會進一步提高廢渣從排污口排出的效果。
（3）該發明，擠壓板移動時會推動移動桿進行移動，移動桿移動時會推動轉動板轉動，轉動板轉動時會推動滑桿和聯動桿進行移動，使擋板會對進料框進行阻擋，使擠壓板對廢渣進行擠壓時減少污水和廢渣進入分離框的內部，擋板轉動時弧形桿會推動接觸桿進行移動，接觸桿移動時會推動轉動軸和分散桿進行轉動，通過分散桿轉動可以避免廢渣堵塞在進料框的內部。
（發明人：朱志林）
