公布日：2024.06.18

申請日：2024.04.28

分類號：C02F9/00(2023.01)I;C05F7/00(2006.01)I;C02F1/32(2023.01)N;C02F3/30(2023.01)N;C02F103/00(2006.01)N;C02F3/32(2023.01)N;C02F3/34(2023.01)N

摘要

本申請涉及農村生活污水處理技術領域，提供一種微動力農村生活污水處理系統，包括：依次相連的微生物處理模塊、微生物與植物協同處理模塊和深度處理模塊；所述微生物處理模塊包括第一處理池，所述第一處理池內設有預處理空間和微生物處理空間；所述微生物與植物協同處理模塊包括第二處理池，所述第二處理池內設有多孔載體，所述多孔載體上附著有特異性微生物，所述多孔載體上栽種有植物；所述深度處理模塊包括第三處理池，所述第三處理池內設有光觸媒板、曝氣器和紫外燈；所述第三處理池排出的水可以用于灌溉。該微動力農村生活污水處理系統具有低成本、易維護的優點，并實現對生活污水的資源化利用。

權利要求書

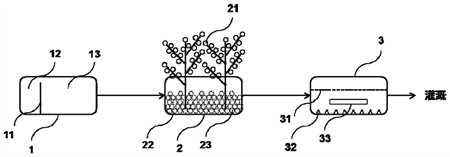

1.一種微動力農村生活污水處理系統，其特征在于，包括：依次相連的微生物處理模塊(1)、微生物與植物協同處理模塊(2)和深度處理模塊(3)；所述微生物處理模塊(1)包括第一處理池，所述第一處理池內設有預處理空間(12)和微生物處理空間(13)；所述微生物與植物協同處理模塊(2)包括第二處理池，所述第二處理池內設有多孔載體(22)，所述多孔載體(22)上附著有特異性微生物(23)，所述多孔載體(22)上栽種有植物(21)；所述深度處理模塊(3)包括第三處理池，所述第三處理池內設有光觸媒板(31)、曝氣器(32)和紫外燈(33)；所述第三處理池排出的水可以用于灌溉。

2.如權利要求1所述的微動力農村生活污水處理系統，其特征在于：所述第一處理池內設有隔板(11)將所述預處理空間(12)和所述微生物處理空間(13)隔開，所述預處理空間(12)和所述微生物處理空間(13)的上部通過溢流漫過所述隔板(11)的方式連通；生活污水通入至所述預處理空間(12)內。

3.如權利要求2所述的微動力農村生活污水處理系統，其特征在于：所述預處理空間(12)的底部設置為傾斜面(15)。

4.如權利要求2所述的微動力農村生活污水處理系統，其特征在于：所述預處理空間(12)的上方設有攔油板(14)，所述攔油板的最低處低于所述隔板(11)的最高處。

5.如權利要求2所述的微動力農村生活污水處理系統，其特征在于：所述微生物處理空間(13)內設有厭氧區(131)和好氧區(132)。

6.如權利要求1所述的微動力農村生活污水處理系統，其特征在于：所述多孔載體(22)內設有促進所述特異性微生物(23)生產的微量元素。

7.如權利要求6所述的微動力農村生活污水處理系統，其特征在于：所述多孔載體(22)為多孔陶瓷載體，所述微量元素為硒元素。

8.如權利要求1所述的微動力農村生活污水處理系統，其特征在于：所述光觸媒板(31)上的光觸媒為Bi光觸媒。

9.如權利要求8所述的微動力農村生活污水處理系統，其特征在于：所述光觸媒板(31)和所述紫外燈(33)均設置在液面以下。

10.如權利要求19中任一項所述的微動力農村生活污水處理系統，其特征在于：生活污水通過溢流或重力高度差的方式在所述微生物處理模塊(1)、微生物與植物協同處理模塊(2)，以及深度處理模塊(3)之間流動。

發明內容

針對現有技術中部分資源浪費的技術問題，本申請實施例的目的在于提供一種微動力農村生活污水處理系統，具有低成本、易維護的優點，并實現對生活污水的資源化利用。

為實現上述目的，本申請采用的技術方案是：提供一種微動力農村生活污水處理系統，包括：依次相連的微生物處理模塊、微生物與植物協同處理模塊和深度處理模塊；

所述微生物處理模塊包括第一處理池，所述第一處理池內設有預處理空間和微生物處理空間；

所述微生物與植物協同處理模塊包括第二處理池，所述第二處理池內設有多孔載體，所述多孔載體上附著有特異性微生物，所述多孔載體上栽種有植物；

所述深度處理模塊包括第三處理池，所述第三處理池內設有光觸媒板、曝氣器和紫外燈；所述第三處理池排出的水可以用于灌溉。

在一個實施方式中，所述第一處理池內設有隔板將所述預處理空間和所述微生物處理空間隔開，所述預處理空間和所述微生物處理空間的上部通過溢流漫過所述隔板的方式連通；生活污水通入至所述預處理空間內。

在一個實施方式中，所述預處理空間的底部設置為傾斜面。

在一個實施方式中，所述預處理空間的上方設有攔油板，所述攔油板的最低處低于所述隔板的最高處。

在一個實施方式中，所述微生物處理空間內設有厭氧區和好氧區。

在一個實施方式中，所述多孔載體內設有促進所述特異性微生物生產的微量元素。

在一個實施方式中，所述多孔載體為多孔陶瓷載體，所述微量元素為硒元素。

在一個實施方式中，所述光觸媒板上的光觸媒為Bi光觸媒。

在一個實施方式中，所述光觸媒板和所述紫外燈均設置在液面以下。

在一個實施方式中，生活污水通過溢流或重力高度差的方式在所述微生物處理模塊、微生物與植物協同處理模塊，以及深度處理模塊之間流動。

本申請?zhí)峁┑奈��?dòng)力農村生活污水處理系統的有益效果在于：

1、該系統實施簡單，屬于就地處理，投資和運營成本相對于現有技術中的集中或分散式處理方式要低，很容易在農村得到推廣應用；

2、可以實現生活污水的資源化利用，減少了化肥的使用，降低了環境污染的風險；

3、特異性微生物與植物協同處理，進一步提高了處理效率。

（發明人：何曦;黃仕良;邱敬賢;葉明強;張立天;劉勝?gòu)?qiáng);黃安濤;周益輝;周萍）
