公布日：2024.06.18
申請日：2024.04.25
分類號：B01D33/056(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I
摘要
本發明屬于污水處理設備技術領域，具體的說是一種循環式環保污水處理設備，包括地埋水箱，地埋水箱上固定安裝有格柵板，格柵板上設置有第一鋼絲網，格柵板上嵌入安裝有導流組件，地埋水箱上端開設有水槽，水槽內設置有過濾機構，水槽底部開設有進水口，通過讓導流板以傾斜姿態置于環形流道內，并且使排料板沿著環形流道移動，使環形流道內雜物能夠自動從環形流道內排出，該清理雜物方式操作簡單快速，不僅便于工作人們對環形流道內雜物的清理，同時提高了環形流道內雜物清理的效率。
權利要求書

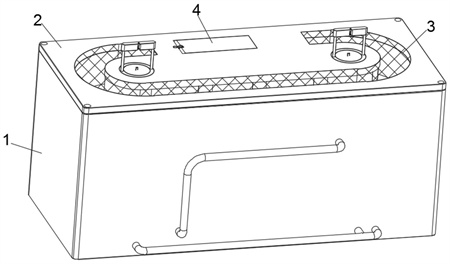

1.一種循環式環保污水處理設備，包括地埋水箱(1)，其特征在于：所述地埋水箱(1)上固定安裝有格柵板(2)，所述格柵板(2)上設置有第一鋼絲網(3)，格柵板(2)上嵌入安裝有導流組件(4)，所述地埋水箱(1)上端開設有水槽(5)，所述水槽(5)內設置有過濾機構(6)，水槽(5)底部開設有進水口(7)；所述導流組件(4)包括導流板(401)，所述格柵板(2)上開設有排污口(201)，所述導流板(401)一端鉸接在排污口(201)內；固定安裝在所述導流板(401)一端上的蝸輪(402)；嚙合所述蝸輪(402)的蝸桿(403)，所述蝸桿(403)轉動安裝在格柵板(2)上；所述過濾機構(6)包括兩組固定柱(601)，兩組所述固定柱(601)對稱固定安裝在水槽(5)內；轉動套裝在所述固定柱(601)上的旋轉套(602)；固定安裝在所述旋轉套(602)上端處的把手(603)；固定套裝在所述旋轉套(602)上的鏈輪(604)；嚙合所述鏈輪(604)的鏈條(605)；圍繞在所述鏈條(605)上的網帶，所述網帶由若干組傳動板(606)與若干組第二鋼絲網(607)組成，傳動板(606)固定焊接在鏈條(605)上，第二鋼絲網(607)端部固定連接傳動板(606)；一組所述傳動板(606)上固定安裝有排料板(608)，所述排料板(608)位于由水槽(5)內圈與網帶外圈組成形成的環形流道(56)內。
2.根據權利要求1所述的一種循環式環保污水處理設備，其特征在于：所述導流板(401)與排料板(608)上均包覆有橡膠層。
3.根據權利要求2所述的一種循環式環保污水處理設備，其特征在于：所述固定柱(601)包括：柱體(6011)，所述旋轉套(602)轉動套裝在柱體(6011)上；固定套裝在所述柱體(6011)上的棘輪(6012)；等角分布在所述棘輪(6012)外圈上的三組棘爪(6013)；設置在所述棘爪(6013)一側的U型彈片(6014)；套設在所述柱體(6011)上的第一彈簧(6015)。
4.根據權利要求3所述的一種循環式環保污水處理設備，其特征在于：所述柱體(6011)下端固定連接水槽(5)的底部，U型彈片(6014)固定焊接在旋轉套(602)的內壁上。
5.根據權利要求4所述的一種循環式環保污水處理設備，其特征在于：所述棘爪(6013)一端抵靠棘輪(6012)的齒牙，棘爪(6013)另一端鉸接旋轉套(602)的內壁上。
6.根據權利要求5所述的一種循環式環保污水處理設備，其特征在于：所述第一彈簧(6015)一端固定連接棘輪(6012)，第一彈簧(6015)另一端固定連接柱體(6011)。
7.根據權利要求6所述的一種循環式環保污水處理設備，其特征在于：所述導流板(401)另一端設置有用于貼合水槽(5)底部的斜面(4011)。
8.根據權利要求7所述的一種循環式環保污水處理設備，其特征在于：所述把手(603)包括：兩組滑桿(6031)，所述旋轉套(602)上對稱開設有兩組導向槽(6021)，所述滑桿(6031)活動插接滑桿(6031)；位于所述滑桿(6031)下方的第二彈簧(6032)；兩組所述滑桿(6031)對稱固定安裝在握把(6033)上；開設在所述握把(6033)上的避讓槽(6034)；鉸接在所述避讓槽(6034)內的卡鉤(6035)。
9.根據權利要求8所述的一種循環式環保污水處理設備，其特征在于：所述第二彈簧(6032)位于導向槽(6021)內。
10.根據權利要求9所述的一種循環式環保污水處理設備，其特征在于：所述柱體(6011)上端安裝有用于卡接卡鉤(6035)的錐形頭(111)。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種循環式環保污水處理設備，包括地埋水箱，地埋水箱上固定安裝有格柵板，格柵板上設置有第一鋼絲網，格柵板上嵌入安裝有導流組件，地埋水箱上端開設有水槽，水槽內設置有過濾機構，水槽底部開設有進水口，導流組件包括導流板，格柵板上開設有排污口，導流板一端鉸接在排污口內，固定安裝在導流板一端上的蝸輪，嚙合蝸輪的蝸桿，蝸桿轉動安裝在格柵板上，過濾機構包括兩組固定柱，兩組固定柱對稱固定安裝在水槽內，轉動套裝在固定柱上的旋轉套，固定安裝在旋轉套上端處的把手，固定套裝在旋轉套上的鏈輪，嚙合鏈輪的鏈條，圍繞在鏈條上的網帶，網帶由若干組傳動板與若干組第二鋼絲網組成，傳動板固定焊接在鏈條上，第二鋼絲網端部固定連接傳動板，一組傳動板上固定安裝有排料板，排料板位于由水槽內圈與網帶外圈組成形成的環形流道內；
通過讓導流板以傾斜姿態置于環形流道內，并且使排料板沿著環形流道移動，使環形流道內雜物能夠自動從環形流道內排出，該清理雜物方式操作簡單快速，不僅便于工作人們對環形流道內雜物的清理，同時提高了環形流道內雜物清理的效率。
優選的，導流板與排料板上均包覆有橡膠層，包覆在導流板上的橡膠層增大了導流板與進水口內壁之間的密封性，包覆在排料板上的橡膠層增大了排料板與環形流道內壁之間的密封性。
優選的，固定柱包括柱體，旋轉套轉動套裝在柱體上，固定套裝在柱體上的棘輪，等角分布在棘輪外圈上的三組棘爪，設置在棘爪一側的U型彈片，套設在柱體上的第一彈簧，柱體下端固定連接水槽的底部，U型彈片固定焊接在旋轉套的內壁上，棘爪一端抵靠棘輪的齒牙，棘爪另一端鉸接旋轉套的內壁上，第一彈簧一端固定連接棘輪，第一彈簧另一端固定連接柱體，導流板另一端設置有用于貼合水槽底部的斜面；
擠壓力會使棘輪發生轉動，并且棘輪旋擰第一彈簧，第一彈簧反扭矩力使導流板另一端緊貼排料板，排料板隨著導流板翻轉而沿著環形流道后退移動，同時殘留的雜物隨同導流板的翻轉脫離環形流道，直至導流板重新回到排污口內，在導流板回到初始位置過程中，同時實現對殘留雜物的清理，提高了雜物清理的效率。
優選的，把手包括兩組滑桿，旋轉套上對稱開設有兩組導向槽，滑桿活動插接滑桿，位于在滑桿下方的第二彈簧，兩組滑桿對稱固定安裝在握把上，開設在握把上的避讓槽，鉸接在避讓槽內的卡鉤，第二彈簧位于導向槽內，柱體上端安裝有用于卡接卡鉤的錐形頭；
向下按壓握把，使握把推動滑桿沿著導向槽向下滑動，并且滑桿壓縮第二彈簧，在握把接近柱體上端時，卡鉤下端將接觸到錐形頭頭部，使卡鉤向一側發生翻轉，直至卡鉤下端錯開錐形頭頭部，卡鉤自身將往回翻轉，使卡鉤下端卡接錐形頭頭部，實現對握把的限位，使握把凸出地面高度被限制在最低位置處，降低工作人員的腳提到把手的風險。
本發明的有益效果如下：
1.通過讓導流板以傾斜姿態置于環形流道內，并且使排料板沿著環形流道移動，使環形流道內雜物能夠自動從環形流道內排出，該清理雜物方式操作簡單快速，不僅便于工作人們對環形流道內雜物的清理，同時提高了環形流道內雜物清理的效率。
2.轉動蝸桿，使導流板向著排污口方向翻轉，隨著導流板翻轉，導流板另一端擠壓排料板，排料板通過網帶、鏈輪使擠壓傳遞到旋轉套上，旋轉套帶動棘爪擠壓棘輪上的齒牙，此時棘輪上的齒牙對棘爪造成阻擋，擠壓力會使棘輪發生轉動，并且棘輪旋擰第一彈簧，第一彈簧反扭矩力使導流板另一端緊貼排料板，排料板隨著導流板翻轉而沿著環形流道后退移動，同時殘留的雜物隨同導流板的翻轉脫離環形流道，直至導流板重新回到排污口內，在導流板回到初始位置過程中，同時實現對殘留雜物的清理，提高了雜物清理的效率。
3.向下按壓握把，使握把推動滑桿沿著導向槽向下滑動，并且滑桿壓縮第二彈簧，在握把接近柱體上端時，卡鉤下端將接觸到錐形頭頭部，使卡鉤向一側發生翻轉，直至卡鉤下端錯開錐形頭頭部，卡鉤自身將往回翻轉，使卡鉤下端卡接錐形頭頭部，實現對握把的限位，使握把凸出地面高度被限制在最低位置處，降低工作人員的腳踢到把手的風險，其次在需要使用把手時，只需推動卡鉤翻轉，解除卡鉤與錐形頭的卡接，在第二彈簧反彈力作用下，把手將再次高出地面。
（發明人：王海峰;韋亞軍;蘇晶晶）
