公布日：2024.06.14
申請日：2024.02.29
分類號：E03F5/22(2006.01)I;F16F15/04(2006.01)I;F16F15/067(2006.01)I;G10K11/162(2006.01)I;G01D21/02(2006.01)I
摘要
本發明公開了一種一體化玻璃鋼污水提升泵站，應用在xx技術領域，本發明通過設置玻璃鋼筒體配合副殼，副殼裸露時可以在受到撞擊等外力影響時避免直接對玻璃鋼筒體造成傷害，在埋設時，如果地面發生振動或是擠壓時，副殼會沿著連接彈簧發生位移或變形，并不會對玻璃鋼筒體造成直接的傷害，因此可以起到良好的保護效果，設置的隔音發泡材料可以具有一定的隔音效果，同時具有一定的緩沖能力，通過設置安全輔助系統用于提升安全防護監控性能，其遠程監控模塊可以便于人員遠程對結構狀態進行監控，數據采集模塊用于采集溫度、壓力等數據，并且通過執行控制模塊配合安全防護模塊對結構進行啟閉等動作。
權利要求書

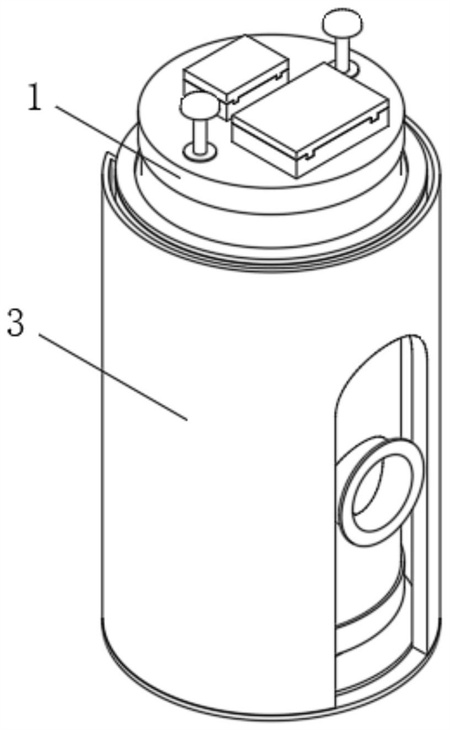

1.一種一體化玻璃鋼污水提升泵站，包括玻璃鋼筒體(1)和安全輔助系統(2)，其特征在于：所述玻璃鋼筒體(1)的外側設置有副殼(3)，所述副殼(3)的內側栓接有若干個連接彈簧(4)，所述連接彈簧(4)靠近玻璃鋼筒體(1)的一側與玻璃鋼筒體(1)栓接，所述副殼(3)為中空聚乙烯筒體，所述副殼(3)的內側填充有隔音發泡材料(5)；所述安全輔助系統(2)包括中央控制模塊(201)，所述中央控制模塊(201)的輸出端單向電性連接有遠程監控模塊(202)，所述中央控制模塊(201)的輸入端單向電性連接有數據采集模塊(203)，所述中央控制模塊(201)的輸出端單向電性連接有執行控制模塊(204)，所述中央控制模塊(201)的輸出端單向電性連接有安全防護模塊(205)，所述中央控制模塊(201)的輸出端雙向電性連接有數據處理模塊(206)，所述中央控制模塊(201)的輸出端雙向電性連接有數據控制模塊(207)。
2.根據權利要求1所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述玻璃鋼筒體(1)的外側栓接有外片(6)，所述玻璃鋼筒體(1)的底部設置有底架(7)，所述底架(7)的外側與副殼(3)活動連接，所述副殼(3)的內側與外片(6)活動連接。
3.根據權利要求2所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述底架(7)為中空的雙層金屬架，所述副殼(3)卡接在底架(7)的內側。
4.根據權利要求2所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述底架(7)的頂部栓接有抵壓殼(8)，所述抵壓殼(8)的內側活動連接有壓桿(9)，所述壓桿(9)的頂部栓接有連接片(10)，所述連接片(10)的頂部與玻璃鋼筒體(1)活動連接。
5.根據權利要求4所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述抵壓殼(8)的內壁栓接有套殼(11)，所述套殼(11)的內側活動連接有推片(12)，所述推片(12)的頂部與壓桿(9)栓接。
6.根據權利要求5所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述套殼(11)的內壁開設有流通孔(13)，所述抵壓殼(8)的內側填充有油液，所述套殼(11)的內壁栓接有限位環，所述限位環與推片(12)配合使用。
7.根據權利要求5所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述推片(12)的底部栓接有硬質彈簧(14)，所述硬質彈簧(14)的底部與抵壓殼(8)栓接。
8.根據權利要求1所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述數據采集模塊(203)包括液位傳感器模塊(15)，溫度傳感器模塊(16)和壓力傳感器模塊(17)。
9.根據權利要求1所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述執行控制模塊(204)包括泵啟�？刂茊卧�(18)、頻率調節單元(19)和閥門控制單元(20)。
10.根據權利要求1所述的一種一體化玻璃鋼污水提升泵站，其特征在于：所述安全防護模塊(205)包括緊急停車模塊(21)、防爆控制器(22)和環境監測控制器(23)。
發明內容
本發明的目的在于針對現有的一種一體化玻璃鋼污水提升泵站，其優點是可以有效避免外部環境造成的傷害，且降低因?yàn)槭軌浩茡p的概率，同時可以提升安全防護監控性能。
本發明的上述技術目的是通過以下技術方案得以實現的：一種一體化玻璃鋼污水提升泵站，包括玻璃鋼筒體和安全輔助系統，所述玻璃鋼筒體的外側設置有副殼，所述副殼的內側栓接有若干個連接彈簧，所述連接彈簧靠近玻璃鋼筒體的一側與玻璃鋼筒體栓接，所述副殼為中空聚乙烯筒體，所述副殼的內側填充有隔音發泡材料；
所述安全輔助系統包括中央控制模塊，所述中央控制模塊的輸出端單向電性連接有遠程監控模塊，所述中央控制模塊的輸入端單向電性連接有數據采集模塊，所述中央控制模塊的輸出端單向電性連接有執行控制模塊，所述中央控制模塊的輸出端單向電性連接有安全防護模塊，所述中央控制模塊的輸出端雙向電性連接有數據處理模塊，所述中央控制模塊的輸出端雙向電性連接有數據控制模塊。
采用上述技術方案，通過設置玻璃鋼筒體配合副殼，副殼裸露時可以在受到撞擊等外力影響時避免直接對玻璃鋼筒體造成傷害，在埋設時，如果地面發生振動或是擠壓時，副殼會沿著連接彈簧發生位移或變形，并不會對玻璃鋼筒體造成直接的傷害，因此可以起到良好的保護效果，設置的隔音發泡材料可以具有一定的隔音效果，同時具有一定的緩沖能力，通過設置安全輔助系統用于提升安全防護監控性能，其遠程監控模塊可以便于人員遠程對結構狀態進行監控，數據采集模塊用于采集溫度、壓力等數據，并且通過執行控制模塊配合安全防護模塊對結構進行啟閉等動作，數據處理模塊配合數據控制模塊可以對數據進行處理。
本發明進一步設置為：所述玻璃鋼筒體的外側栓接有外片，所述玻璃鋼筒體的底部設置有底架，所述底架的外側與副殼活動連接，所述副殼的內側與外片活動連接。
采用上述技術方案，通過設置外片配合底架，可以便于對副殼和玻璃鋼筒體進行連接，同時讓副殼可以沿著玻璃鋼筒體的外側有一定的活動空間。
本發明進一步設置為：所述底架為中空的雙層金屬架，所述副殼卡接在底架的內側。
采用上述技術方案，通過設置雙層金屬架作為底架可以便于對副殼進行限位，避免發生脫落或是無法正常使用。
本發明進一步設置為：所述底架的頂部栓接有抵壓殼，所述抵壓殼的內側活動連接有壓桿，所述壓桿的頂部栓接有連接片，所述連接片的頂部與玻璃鋼筒體活動連接。
采用上述技術方案，通過設置抵壓殼配合壓桿，可以便于對玻璃鋼筒體和底架進行連接，并且使結構之間具有一定的活動范圍。
本發明進一步設置為：所述抵壓殼的內壁栓接有套殼，所述套殼的內側活動連接有推片，所述推片的頂部與壓桿栓接。
采用上述技術方案，通過設置套殼配合推片，可以便于對壓桿、連接片和抵壓殼進行連接，并且可以通過推片讓壓桿沿著套殼的內壁活動。
本發明進一步設置為：所述套殼的內壁開設有流通孔，所述抵壓殼的內側填充有油液，所述套殼的內壁栓接有限位環，所述限位環與推片配合使用。
采用上述技術方案，通過設置流通孔，在玻璃鋼筒體受壓時，與之通過連接片連接的壓桿會抵壓推片沿著套殼垂直下落，同時推動內部油液沿著流通孔流動起到緩沖的效果，以降低玻璃鋼筒體受到的傷害。
本發明進一步設置為：所述推片的底部栓接有硬質彈簧，所述硬質彈簧的底部與抵壓殼栓接。
采用上述技術方案，通過設置硬質彈簧，可以便于在推片停止受力后帶動結構復位，以便于后續使用。
本發明進一步設置為：所述數據采集模塊包括液位傳感器模塊，溫度傳感器模塊和壓力傳感器模塊。
采用上述技術方案，通過設置液位傳感器模塊用于測量和監測池內污水的液位，以便控制系統根據實際情況進行操作，溫度傳感器模塊用于測量污水和設備溫度，確保設備在安全的工作范圍內，壓力傳感器模塊用于監測管道和泵的壓力變化，以便及時調整運行狀態。
本發明進一步設置為：所述執行控制模塊包括泵啟�？刂茊卧㈩l率調節單元和閥門控制單元。
采用上述技術方案，通過設置泵啟�？刂茊卧鶕�(jù)控制策略控制泵的啟停，保證泵的正常運行，頻率調節單元用于調節泵的運行頻率，以滿足不同的需求，閥門控制單元對污水處理系統中的閥門進行控制，以便根據需要調整管道的流量和壓力。
本發明進一步設置為：所述安全防護模塊包括緊急停車模塊、防爆控制器和環境監測控制器。
采用上述技術方案，通過設置緊急停車模塊在緊急情況下切斷泵站設備供電或介質供給，防爆控制器根據環境條件執行防爆控制策略，避免因爆炸或火災引發事故，環境監測控制器監測周?chē)h(huán)境的氣體濃度，一旦檢測到有毒有害氣體泄漏，啟動警報并采取控制措施。
綜上所述，本發明具有以下有益效果：
通過設置玻璃鋼筒體配合副殼，副殼裸露時可以在受到撞擊等外力影響時避免直接對玻璃鋼筒體造成傷害，在埋設時，如果地面發生振動或是擠壓時，副殼會沿著連接彈簧發生位移或變形，并不會對玻璃鋼筒體造成直接的傷害，因此可以起到良好的保護效果，設置的隔音發泡材料可以具有一定的隔音效果，同時具有一定的緩沖能力，通過設置安全輔助系統用于提升安全防護監控性能，其遠程監控模塊可以便于人員遠程對結構狀態進行監控，數據采集模塊用于采集溫度、壓力等數據，并且通過執行控制模塊配合安全防護模塊對結構進行啟閉等動作，數據處理模塊配合數據控制模塊可以對數據進行處理。
（發明人：葛文標;葛俊迪;劉紀榮;周昊昕）
