公布日：2023.12.01
申請日：2023.10.30
分類號：C02F1/52(2023.01)I;B01F27/85(2022.01)I;B01F27/90(2022.01)I;C02F103/10(2006.01)N
摘要
本發明涉及礦山廢水處理技術領域，提出了金屬礦山廢水處理系統，包括廢水處理機構，廢水處理機構的上端固定安裝有刮除機構，刮除機構的驅動端下端均固定連接有攪拌機構，廢水處理機構的左側后部設置有噴藥機構。通過刮除機構、攪拌機構以及噴藥機構的配合，相較于傳統直接向污水內添加絮凝劑攪拌，絮凝劑在廢水處理池內部攪拌混合速度快，且混合的更加均勻，刮除機構將污水中的絮凝物刮至廢水處理池左側下端開口處，再打開封板將絮凝物完全從廢水處理池的內部排出，實現了在處理污水時，不需要人工清理廢水處理池內下部殘留的絮凝物，提高了污水處理的效率。
權利要求書

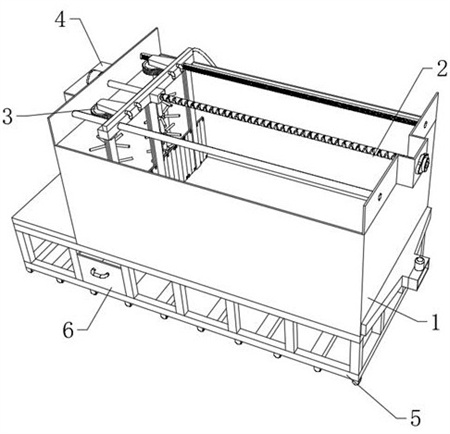

1.金屬礦山廢水處理系統，包括廢水處理機構（1），其特征在于：所述廢水處理機構（1）的上端固定安裝有刮除機構（2），所述刮除機構（2）的驅動端下端均固定連接有攪拌機構（3），所述廢水處理機構（1）的左側后部設置有噴藥機構（4）；所述刮除機構（2）包括往復絲桿（21），所述往復絲桿（21）的左端固定連接有驅動軸（22），所述驅動軸（22）的左端外周固定連接有皮帶輪一（23），所述皮帶輪一（23）通過傳動皮帶（24）連接有皮帶輪二（25），所述皮帶輪二（25）的中部固定連接在電動機（26）的右端驅動端外周，所述往復絲桿（21）的左端外周螺紋連接有驅動板（27），所述驅動板（27）的左端前后側均固定連接有轉板（28），所述驅動板（27）的前后端內周均滑動連接在圓柱齒條（29）的外周，所述驅動板（27）的下端均勻分布有連接板（210），所述連接板（210）的下端開口內周均固定連接在濾網（211）的外周，所述濾網（211）的右側均通過扭簧鉸鏈轉動連接有擋板（212），所述濾網（211）的外周滑動連接在廢水處理機構（1）的內中下部；所述攪拌機構（3）包括攪拌軸（31），所述攪拌軸（31）的中下部外周均勻分布有攪拌葉（32），所述攪拌軸（31）的上端外周轉動連接在齒輪（33）的內部，所述齒輪（33）的內部固定連接有內口棘輪（34），所述內口棘輪（34）的內部轉動連接有驅動盤（35），所述驅動盤（35）的內部交替分布有棘爪（36）和金屬?gòu)椘?/span>37）；所述廢水處理機構（1）包括廢水處理池（11），所述廢水處理池（11）的下端左側固定連接有支撐板（12），所述支撐板（12）的下端中部固定連接有電動推桿（13），所述電動推桿（13）的驅動端固定連接有封板（14），所述封板（14）的上端滑動連接在廢水處理池（11）的下端左側開口內，所述廢水處理池（11）的右側下端開口內周固定連接有出液口（15），所述出液口（15）的內左側固定連接有網板（16），所述出液口（15）的右端開口外周固定連接有排液閥（17）；所述噴藥機構（4）包括儲藥倉（41），所述儲藥倉（41）的內底壁中部固定連接有水泵（42），所述水泵（42）的上端出水端固定連接有連通管（43），所述連通管（43）的上端貫穿儲藥倉（41）的后端下側中部開口并連通有分流管（44），所述分流管（44）的右端均勻分布有噴頭（45）；對污水進行攪拌時，由于濾網（211）右側通過扭簧鉸鏈轉動連接有擋板（212），水流的壓力會使擋板（212）緊貼濾網（211），使廢水處理池（11）下端的污水不會從濾網（211）的內部通過，在廢水處理池（11）的內下部形成渦流，與攪拌葉（32）攪拌污水配合，使絮凝劑在廢水處理池（11）內污水內部充分?jǐn)嚢杈鶆�，在濾網（211）移動至廢水處理池（11）的內右側時，關閉電動機（26），靜置一段時間，待絮凝物完全下沉后，啟動電動機（26），帶動濾網（211）向左移動，由于水流的壓力，濾網（211）右端的擋板（212）打開，使廢水處理池（11）內下部絮凝物向左刮動，由于水流從濾網（211）的內部通過，形成水壓，使絮凝物不會翻過濾網（211），并同時啟動排液閥（17），將清水排出，絮凝物刮至廢水處理池（11）的內左側。
2.根據權利要求1所述的金屬礦山廢水處理系統，其特征在于：所述廢水處理機構（1）的下端固定連接有移動底座（5），所述移動底座（5）的內左側滑動連接有儲渣盒（6）。
3.根據權利要求1所述的金屬礦山廢水處理系統，其特征在于：所述往復絲桿（21）和驅動軸（22）相遠離的一端均通過限位軸承座轉動連接在廢水處理機構（1）的上端兩側中部，所述圓柱齒條（29）的兩端均固定連接在廢水處理機構（1）的上端兩側前后部，所述電動機（26）的下端固定連接在廢水處理機構（1）的左側下端中部。
4.根據權利要求1所述的金屬礦山廢水處理系統，其特征在于：所述攪拌軸（31）的上端均通過軸承轉動連接在轉板（28）的下端左側中部，所述棘爪（36）相靠近的一端均轉動連接在驅動盤（35）的內部，所述齒輪（33）相遠離的一側均與圓柱齒條（29）相嚙合，所述金屬?gòu)椘?/span>37）相遠離的一端均與棘爪（36）的外側貼合，所述棘爪（36）相遠離的一端均與內口棘輪（34）的內周相嚙合，所述驅動盤（35）的內周固定連接在攪拌軸（31）的上端外周。
5.根據權利要求1所述的金屬礦山廢水處理系統，其特征在于：所述儲藥倉（41）的下端固定連接在支撐板（12）的上端后側，所述分流管（44）的下端固定連接在驅動板（27）的上端右側。
發明內容
本發明要解決的技術問題是：在向洗礦污水中添加絮凝劑后，對污水進行充分?jǐn)嚢�，使絮凝劑快速與污水混合，以及自動化清理污水處理池內沉淀的絮凝物，降低人工成本，提高污水處理效率。
為了實現上述發明目的，本發明提供了金屬礦山廢水處理系統，包括廢水處理機構，所述廢水處理機構的上端固定安裝有刮除機構，所述刮除機構的驅動端下端均固定連接有攪拌機構，所述廢水處理機構的左側后部設置有噴藥機構；
所述刮除機構包括往復絲桿，所述往復絲桿的左端固定連接有驅動軸，所述驅動軸的左端外周固定連接有皮帶輪一，所述皮帶輪一通過傳動皮帶連接有皮帶輪二，所述皮帶輪二的中部固定連接在電動機的右端驅動端外周，所述往復絲桿的左端外周螺紋連接有驅動板，所述驅動板的左端前后側均固定連接有轉板，所述驅動板的前后端內周均滑動連接在圓柱齒條的外周，所述驅動板的下端均勻分布有連接板，所述連接板的下端開口內周均固定連接在濾網的外周，所述濾網的右側均通過扭簧鉸鏈轉動連接有擋板；
所述攪拌機構包括攪拌軸，所述攪拌軸的中下部外周均勻分布有攪拌葉，所述攪拌軸的上端外周轉動連接在齒輪的內部，所述齒輪的內部固定連接有內口棘輪，所述內口棘輪的內部轉動連接有驅動盤，所述驅動盤的內部交替分布有棘爪和金屬?gòu)椘?/span>
優選的，所述廢水處理機構的下端固定連接有移動底座，所述移動底座的內左側滑動連接有儲渣盒。
優選的，所述往復絲桿和驅動軸相遠離的一端均通過限位軸承座轉動連接在廢水處理機構的上端兩側中部，所述圓柱齒條的兩端均固定連接在廢水處理機構的上端兩側前后部。
優選的，所述濾網的外周滑動連接在廢水處理機構的內中下部，所述電動機的下端固定連接在廢水處理機構的左側下端中部。
優選的，所述攪拌軸的上端均通過軸承轉動連接在轉板的下端左側中部，所述棘爪相靠近的一端均轉動連接在驅動盤的內部，所述齒輪相遠離的一側均與圓柱齒條相嚙合。
優選的，所述金屬?gòu)椘噙h(yuǎn)離的一端均與棘爪的外側貼合，所述棘爪相遠離的一端均與內口棘輪的內周相嚙合，所述驅動盤的內周固定連接在攪拌軸的上端外周。
優選的，所述廢水處理機構包括廢水處理池，所述廢水處理池的下端左側固定連接有支撐板，所述支撐板的下端中部固定連接有電動推桿，所述電動推桿的驅動端固定連接有封板，所述封板的上端滑動連接在廢水處理池的下端左側開口內，所述廢水處理池的右側下端開口內周固定連接有出液口，所述出液口的內左側固定連接有網板，所述出液口的右端開口外周固定連接有排液閥。
優選的，所述噴藥機構包括儲藥倉，所述儲藥倉的內底壁中部固定連接有水泵，所述水泵的上端出水端固定連接有連通管，所述連通管的上端貫穿儲藥倉的后端下側中部開口并連通有分流管，所述分流管的右端均勻分布有噴頭。
優選的，所述儲藥倉的下端固定連接在支撐板的上端后側，所述分流管的下端固定連接在驅動板的上端右側。
本發明的有益效果：
1、通過刮除機構、攪拌機構以及噴藥機構的配合，相較于傳統直接向污水內添加絮凝劑攪拌，絮凝劑在廢水處理池內部攪拌混合速度快，且混合的更加均勻，提高了礦山污水處理的效果和速度。
2、通過刮除機構將污水中的絮凝物刮至廢水處理池左側下端開口處，再打開封板將絮凝物完全從廢水處理池的內部排出，實現了在處理污水時，不需要人工清理廢水處理池內下部殘留的絮凝物，提高了污水處理的效率，并降低了工廠內人工的成本。
（發明人：朱庚杰;王明勤;董金波;孫顯騰;陳東;汪筱偉;寇云鵬;宋澤普;王鵬濤;劉杰;荊曉東;桑來發;吳再海）
