公布日：2024.06.14
申請日：2024.03.22
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/48(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F103/10(2006.01)N
摘要
本發明提供一種高效的采油污水處理方法，涉及油田采出水處理技術領域。所述方法包括以下步驟：S1、將采油污水靜置后，向其中投加藥劑使懸浮物發生沉降，將上清液作為第一產水；S2、將所述第一產水進行交變電場處理，得到第二產水；S3、向所述第二產水中投加混凝劑，之后進行過濾，得到第三產水；S4、使用納濾膜處理所述第三產水，得到的濾液為最終產水。本發明在采油污水處理中使用交變電場水處理工藝，解決采出水中的含油、懸浮物超標問題。同時提升適用范圍，降低采油污水處理中絮凝劑的投加量和膜單元的運行負荷的作用，提高膜單元的產水率，降低濃水產量。
權利要求書
1.一種高效的采油污水處理方法，其特征在于，包括以下步驟：S1、將采油污水靜置后，向其中投加藥劑使懸浮物發生沉降，將上清液作為第一產水；S2、將所述第一產水進行交變電場處理，得到第二產水；S3、向所述第二產水中投加混凝劑，之后進行過濾，得到第三產水；S4、使用納濾膜處理所述第三產水，得到的濾液為最終產水。
2.根據權利要求1所述的采油污水處理方法，其特征在于，步驟S1中，靜置時間為30-120min。
3.根據權利要求1所述的采油污水處理方法，其特征在于，步驟S1中，所述藥劑為混凝劑和絮凝劑，所述混凝劑與絮凝劑的質量比為1:30～60，藥劑加入總量為0.1-0.6g/t，沉降時間為30-120min。
4.根據權利要求3所述的采油污水處理方法，其特征在于，步驟S1中，所述混凝劑選自硫酸鋁、聚合氯化鋁、三氯化鐵、聚合硫酸鐵、聚丙烯酰胺等中的一種或幾種，絮凝劑選自陰離子、非離子、陽離子絮凝劑中的一種或幾種。
5.根據權利要求1所述的采油污水處理方法，其特征在于，步驟S2中，采用交變電場處理器產生交變電場，電場強度為20-30V，處理時間為30-120min。
6.根據權利要求1所述的采油污水處理方法，其特征在于，步驟S3中，所述混凝劑的加入量為0.1-0.3g/t，所述混凝劑選自硫酸鋁、聚合氯化鋁、三氯化鐵、聚合硫酸鐵、聚丙烯酰胺等中的一種或幾種。
7.根據權利要求1所述的采油污水處理方法，其特征在于，步驟S3中，投加混凝劑后，將所述第二產水的pH調至6-9。
8.根據權利要求1所述的采油污水處理方法，其特征在于，步驟S3中，首先采用多介質過濾器進行第一步的過濾，然后再采用石英砂進行第二步過濾。
9.根據權利要求1所述的采油污水處理方法，其特征在于，步驟S4中，所述納濾膜材質為醋酸纖維素(CA)、磺化聚砜(SPS)、聚乙烯醇(PVA)、聚酰胺(PA)和聚丙烯(PP)中的一種。
10.一種高效的采油污水處理系統，其特征在于，所述系統用于實現權利要求1至9所述的采油污水處理方法，所述系統包括：一次收油罐，用于收集輸入的采油污水，將其靜置后除去部分懸浮物；緩沖罐，用于收集一次收油罐輸出的產水，能夠緩解污水處理系統中瞬時大量水流對系統的沖擊和碰撞，保護處理設備的正常運轉，保證污水處理效果；沉降罐，用于收集緩沖罐輸出的產水，并在混凝劑和絮凝劑的作用下使污水中的懸浮物聚集沉降；交變電場處理器，用于收集沉降罐輸出的產水，并產生交變電場；混凝罐，用于收集交變電場處理器輸出的產水，并在混凝劑作用下去除水中重金屬物質及殘余的懸浮物雜質；多介質過濾器，用于收集混凝罐輸出的產水，除去殘余顆粒物；膜單元，用于收集多介質過濾器輸出的產水，除去其中的離子，得到最終產水。
發明內容
本發明提供了一種高效的采油污水處理方法，解決了在處理油田采出水時水質合格率低的問題，具有藥劑用量少、濁度低、含油量少、懸浮物低、水質合格率高的特點。
為實現上述目的，本發明的技術方案如下：
一種高效的采油污水處理方法，包括以下步驟：
S1、將采油污水靜置后，向其中投加藥劑使懸浮物發生沉降，將上清液作為第一產水；
S2、將所述第一產水進行交變電場處理，得到第二產水；
S3、向所述第二產水中投加混凝劑，之后進行過濾，得到第三產水；
S4、使用納濾膜處理所述第三產水，得到的濾液為最終產水。
優選地，步驟S1中，靜置時間為30-120min。作用為使污水經過一段時間的靜置，除去部分懸浮物。
優選地，步驟S1中，所述藥劑為混凝劑和絮凝劑，所述混凝劑與絮凝劑的質量比為1:30～60，藥劑加入總量為0.1-0.6g/t，沉降時間為30-120min。所述藥劑的作用為使水中的懸浮物質發生凝聚，形成較大的團塊，便于沉降。
優選地，步驟S1中，所述混凝劑選自硫酸鋁、聚合氯化鋁、三氯化鐵、聚合硫酸鐵、聚丙烯酰胺等中的一種或幾種，絮凝劑選自陰離子、非離子、陽離子絮凝劑中的一種或幾種。
優選地，步驟S2中，采用交變電場處理器產生交變電場，電場強度為20-30V，處理時間為30-120min。當水中顆粒通過交變電場時，將被隨機地附著上正負電荷。當帶有不同電荷的顆粒相遇時，就會粘附在一起。
優選地，步驟S3中，所述混凝劑的加入量為0.1-0.3g/t，所述混凝劑選自硫酸鋁、聚合氯化鋁、三氯化鐵、聚合硫酸鐵、聚丙烯酰胺等中的一種或幾種。
優選地，步驟S3中，投加混凝劑后，將所述第二產水的pH調至6-9。
優選地，步驟S3中，首先采用多介質過濾器進行第一步的過濾，然后再采用石英砂進行第二步過濾，石英砂可根據實際情況設置一層或多層過濾，以防止產水中的殘余顆粒物堵塞納濾膜。
優選地，步驟S4中，所述納濾膜材質為醋酸纖維素(CA)、磺化聚砜(SPS)、聚乙烯醇(PVA)、聚酰胺(PA)和聚丙烯(PP)中的一種。
優選地，步驟S4中，所述最終產水滿足《污水綜合排放標準GB8978-1996》，可進行采油回用或外輸。

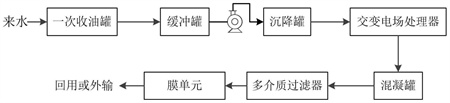

本發明還提供了一種采油污水處理系統，所述系統用于實現所述采油污水處理方法，所述系統包括：
一次收油罐，用于收集輸入的采油污水，將其靜置后除去部分懸浮物；
緩沖罐，用于收集一次收油罐輸出的產水，能夠緩解污水處理系統中瞬時大量水流對系統的沖擊和碰撞，保護處理設備的正常運轉，保證污水處理效果；
沉降罐，用于收集緩沖罐輸出的產水，并在混凝劑和絮凝劑的作用下使污水中的懸浮物聚集沉降；
交變電場處理器，用于收集沉降罐輸出的產水，并產生交變電場。使用交變電場處理器能起到良好的除垢放垢作用，可除去20-50％以上的生垢離子，不需再額外添加阻垢劑，此外對采油污水起到絮凝作用。
混凝罐，用于收集交變電場處理器輸出的產水，并在混凝劑作用下去除水中重金屬物質及殘余的懸浮物雜質；
多介質過濾器，用于收集混凝罐輸出的產水，除去殘余顆粒物；
膜單元，用于收集多介質過濾器輸出的產水，除去其中的離子，得到最終產水。
本發明提供的技術方案帶來的有益效果至少包括：
本發明高效的解決了現有的采油污水處理工藝難以將油田采出水處理達到油田回注水標準的問題。通過使用交變電場水處理工藝，水質合格率達97.92％。經過交變電場水處理技術預處理的水可以去除水中30％以上的懸浮物及濁度和40％以上的生垢離子(SO42-、CO32-、Ca2+、Mg2+)，無需添加阻垢劑。交變電場水處理單元處理后的采油污水再進入混凝單元和膜單元，能起到降低絮凝劑的投加量和膜單元的運行負荷的作用，提高膜單元的產水率，降低濃水產量。
本發明在采油污水處理中使用交變電場水處理工藝，解決采出水中的含油、懸浮物超標問題，形成采油污水新的處理工藝，達到水質提升、防垢緩蝕、保護環境、減少污染，使油田采油污水處理站或聯合站達到安全、穩定、長期運行的要求。同時，該工藝提升適用范圍，并且減少加藥劑量甚至不需加添加藥劑，產生較少的油泥增量及危廢物。降低采油污水處理中絮凝劑的投加量和膜單元的運行負荷的作用，提高膜單元的產水率，降低濃水產量。
（發明人：封頂成;秦志偉;侯學峰;李艷艷;邱首鵬;李芳;馬欣園）
