公布日：2024.06.14
申請日：2024.04.02
分類號：B01F35/71(2022.01)I;B01F23/70(2022.01)I;B01F27/90(2022.01)I;B01F27/112(2022.01)I;B01F27/192(2022.01)I;B01F35/75(2022.01)I;C02F1/00(2023.01)I;
F26B5/16(2006.01)I
摘要
本發明公開了一種污水處理用自動加藥裝置，包括：儲料筒，所述儲料筒的頂部連通有添料管，所述儲料筒靠近添料管的一端設置有檢修口，所述儲料筒的外側通過支架固定連接有環形柱，所述環形柱的頂部固定連接有固定架，所述儲料筒的底部開設有弧形排料口；密封擋板，該密封擋板具有弧形結構，以及設置在所述密封擋板上的排料閥；吸潮裝置，該吸潮裝置用于對儲料筒內儲存的藥劑進行潮氣吸附；出料裝置，通過出料裝置擺動排料閥調整出料位置；所述密封擋板的頂部與儲料筒的底部滑動連接，所述密封擋板與弧形排料口相互適配，本發明涉及污水處理技術領域。該一種污水處理用自動加藥裝置，可對藥粉內部的潮氣進行吸附，避免藥劑結塊變質。
權利要求書

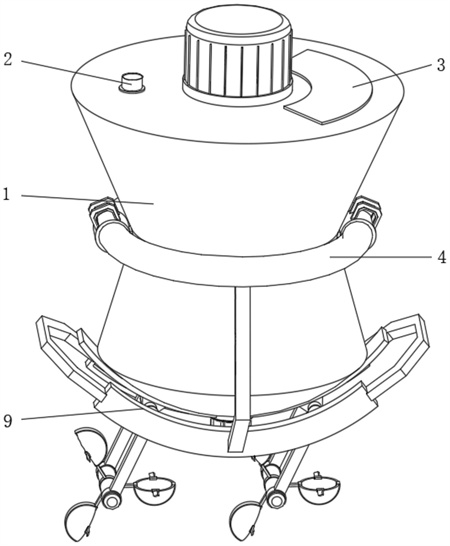

1.一種污水處理用自動加藥裝置，其特征在于，包括：儲料筒(1)，所述儲料筒(1)的頂部連通有添料管(2)，所述儲料筒(1)靠近添料管(2)的一端設置有檢修口(3)，所述儲料筒(1)的外側通過支架固定連接有環形柱(4)，所述環形柱(4)的頂部固定連接有固定架(5)，所述儲料筒(1)的底部開設有弧形排料口(6)；密封擋板(7)，該密封擋板(7)具有弧形結構，以及設置在所述密封擋板(7)上的排料閥(10)；吸潮裝置(8)，該吸潮裝置(8)用于對儲料筒(1)內儲存的藥劑進行潮氣吸附；出料裝置(9)，通過出料裝置(9)擺動排料閥(10)調整出料位置；所述密封擋板(7)的頂部與儲料筒(1)的底部滑動連接，所述密封擋板(7)與弧形排料口(6)相互適配，所述排料閥(10)的頂部貫穿密封擋板(7)的頂部并與密封擋板(7)固定連接，所述排料閥(10)頂部的輸入端貫穿弧形排料口(6)并與儲料筒(1)的內部連通，所述吸潮裝置(8)設置在儲料筒(1)的內部并與儲料筒(1)轉動連接，所述出料裝置(9)的一端與環形柱(4)的底部固定連接；其中，所述吸潮裝置(8)包括：旋轉桿(81)，所述旋轉桿(81)的頂部固定連接有驅動電機(82)；轉動柱(83)，所述轉動柱(83)的頂部與底部均固定連接有翻轉柱(84)，所述翻轉柱(84)的外側固定連接有延伸板(85)，所述延伸板(85)的一側固定連接有吸附墊(86)，所述翻轉柱(84)遠離轉動柱(83)的一端通過滾動軸承轉動連接有限位架(87)。
2.根據權利要求1所述的一種污水處理用自動加藥裝置，其特征在于：所述驅動電機(82)的底部與儲料筒(1)的頂部固定連接，所述驅動電機(82)的輸出端與旋轉桿(81)的頂部固定連接，所述驅動電機(82)的輸出端貫穿儲料筒(1)的頂部并通過密封軸承與儲料筒(1)轉動連接，所述限位架(87)的一側與旋轉桿(81)的外側固定連接，所述轉動柱(83)設置有多組，所述延伸板(85)設置有多組并且均勻分布在翻轉柱(84)的外側，所述吸附墊(86)的頂部與底部均與延伸板(85)固定連接，所述旋轉桿(81)的底部通過旋轉支撐架與儲料筒(1)的內壁轉動連接。
3.根據權利要求1所述的一種污水處理用自動加藥裝置，其特征在于：所述吸潮裝置(8)還包括環形支撐板(88)，所述環形支撐板(88)的內壁固定連接有擠壓板(89)，所述轉動柱(83)的外側固定連接有撥動板(810)。
4.根據權利要求3所述的一種污水處理用自動加藥裝置，其特征在于：所述環形支撐板(88)遠離擠壓板(89)的一側與儲料筒(1)的內壁固定連接，所述撥動板(810)設置有多組并且均勻分布在轉動柱(83)上，所述撥動板(810)的一端延伸至擠壓板(89)的一側。
5.根據權利要求1所述的一種污水處理用自動加藥裝置，其特征在于：所述出料裝置(9)包括弧形電動滑軌(91)，所述弧形電動滑軌(91)設置有兩組，兩組所述弧形電動滑軌(91)的一端通過連接板(92)固定連接，所述弧形電動滑軌(91)的外側固定連接有定位架(93)，所述弧形電動滑軌(91)的內部通過電動滑塊滑動連接有移動桿(94)，所述移動桿(94)上安裝有擴散裝置(95)。
6.根據權利要求5所述的一種污水處理用自動加藥裝置，其特征在于：所述定位架(93)遠離弧形電動滑軌(91)的一端與環形柱(4)的底部固定連接，所述移動桿(94)的外側通過連接塊與密封擋板(7)的一側固定連接。
7.根據權利要求5所述的一種污水處理用自動加藥裝置，其特征在于：所述擴散裝置(95)包括旋轉支桿(951)，所述旋轉支桿(951)的外側通過滾動軸承轉動連接有調節桿(952)，所述調節桿(952)遠離旋轉支桿(951)的一端固定連接有限位套筒(953)，所述旋轉支桿(951)的外側位于中間位置固定連接有加固板(954)，所述加固板(954)遠離旋轉支桿(951)的一端固定連接有翻轉勺(955)，所述翻轉勺(955)的外側固定連接有推板(956)。
8.根據權利要求7所述的一種污水處理用自動加藥裝置，其特征在于：所述調節桿(952)設置有兩組并且對稱分布在旋轉支桿(951)的兩端，所述旋轉支桿(951)設置有兩組。
9.根據權利要求7所述的一種污水處理用自動加藥裝置，其特征在于：所述限位套筒(953)套設在移動桿(94)上并與移動桿(94)的外壁固定連接，所述加固板(954)設置有多組并且均勻分布在旋轉支桿(951)上，所述推板(956)設置有兩組并且對稱分布在翻轉勺(955)的兩側。
發明內容
為解決上述技術問題，本發明提供：一種污水處理用自動加藥裝置，包括：
儲料筒，所述儲料筒的頂部連通有添料管，所述儲料筒靠近添料管的一端設置有檢修口，所述儲料筒的外側通過支架固定連接有環形柱，所述環形柱的頂部固定連接有固定架，所述儲料筒的底部開設有弧形排料口；
密封擋板，該密封擋板具有弧形結構，以及設置在所述密封擋板上的排料閥；
吸潮裝置，該吸潮裝置用于對儲料筒內儲存的藥劑進行潮氣吸附；
出料裝置，通過出料裝置擺動排料閥調整出料位置；
所述密封擋板的頂部與儲料筒的底部滑動連接，所述密封擋板與弧形排料口相互適配，所述排料閥的頂部貫穿密封擋板的頂部并與密封擋板固定連接，所述排料閥頂部的輸入端貫穿弧形排料口并與儲料筒的內部連通，所述吸潮裝置設置在儲料筒的內部并與儲料筒轉動連接，所述出料裝置的一端與環形柱的底部固定連接；
其中，所述吸潮裝置包括：
旋轉桿，所述旋轉桿的頂部固定連接有驅動電機；
轉動柱，所述轉動柱的頂部與底部均固定連接有翻轉柱，所述翻轉柱的外側固定連接有延伸板，所述延伸板的一側固定連接有吸附墊，所述翻轉柱遠離轉動柱的一端通過滾動軸承轉動連接有限位架，驅動電機帶動旋轉桿轉動，旋轉桿帶動限位架旋轉，限位架帶動翻轉柱旋轉時對儲料筒內部的藥劑粉末進行攪拌，可提高藥粉出料的速度，避免藥粉堵塞堆積在儲料筒內，同時翻轉柱在移動時通過延伸板帶動吸附墊移動，吸附墊在移動的過程中與藥粉接觸，即可對藥粉內部的潮氣進行吸附，避免藥劑結塊變質。
優選的，所述驅動電機的底部與儲料筒的頂部固定連接，所述驅動電機的輸出端與旋轉桿的頂部固定連接，所述驅動電機的輸出端貫穿儲料筒的頂部并通過密封軸承與儲料筒轉動連接，所述限位架的一側與旋轉桿的外側固定連接，所述轉動柱設置有多組，所述延伸板設置有多組并且均勻分布在翻轉柱的外側，所述吸附墊的頂部與底部均與延伸板固定連接，所述旋轉桿的底部通過旋轉支撐架與儲料筒的內壁轉動連接。
優選的，所述吸潮裝置還包括環形支撐板，所述環形支撐板的內壁固定連接有擠壓板，所述轉動柱的外側固定連接有撥動板，旋轉桿帶動限位架旋轉時，限位架通過翻轉柱帶動轉動柱移動，轉動柱外側的撥動板在經過環形支撐板時，環形支撐板一側的擠壓板對撥動板進行擠壓并將撥動板推動，撥動板受推力帶動轉動柱轉動，轉動柱轉動時帶動翻轉柱繞轉動柱的軸心轉動，翻轉柱即可帶動吸附墊對藥粉進行撥動，避免藥粉結塊，提高吸附的效率。
優選的，所述環形支撐板遠離擠壓板的一側與儲料筒的內壁固定連接，所述撥動板設置有多組并且均勻分布在轉動柱上，所述撥動板的一端延伸至擠壓板的一側。
優選的，所述出料裝置包括弧形電動滑軌，所述弧形電動滑軌設置有兩組，兩組所述弧形電動滑軌的一端通過連接板固定連接，所述弧形電動滑軌的外側固定連接有定位架，所述弧形電動滑軌的內部通過電動滑塊滑動連接有移動桿，通過弧形電動滑軌內部的電動滑塊帶動移動桿移動，移動桿帶動密封擋板移動，密封擋板在移動時沿儲料筒底部并貼著弧形排料口移動，密封擋板即可帶動排料閥沿弧形排料口來回?cái)[動，在排料閥擺動的過程中即可將藥劑投放至水面上，擺動的排料閥可擴大藥劑投放的面積，使藥劑更加均勻的與污水混合，所述移動桿上安裝有擴散裝置。
優選的，所述定位架遠離弧形電動滑軌的一端與環形柱的底部固定連接，所述移動桿的外側通過連接塊與密封擋板的一側固定連接。
優選的，所述擴散裝置包括旋轉支桿，所述旋轉支桿的外側通過滾動軸承轉動連接有調節桿，所述調節桿遠離旋轉支桿的一端固定連接有限位套筒，所述旋轉支桿的外側位于中間位置固定連接有加固板，所述加固板遠離旋轉支桿的一端固定連接有翻轉勺，所述翻轉勺的外側固定連接有推板，旋轉支桿帶動翻轉勺移動，翻轉勺移動的過程中受到水的阻力作用，推動翻轉勺繞旋轉支桿的軸心轉動，翻轉勺轉動的過程中帶動推板對污水以及投放出的藥粉進行混合，并對飄浮在水面上的藥劑進行攪動和擴散，提高藥劑與污水混合的均勻度。
優選的，所述調節桿設置有兩組并且對稱分布在旋轉支桿的兩端，所述旋轉支桿設置有兩組。
優選的，所述限位套筒套設在移動桿上并與移動桿的外壁固定連接，所述加固板設置有多組并且均勻分布在旋轉支桿上，所述推板設置有兩組并且對稱分布在翻轉勺的兩側。
本發明提供了一種污水處理用自動加藥裝置。具備以下有益效果：
1、該一種污水處理用自動加藥裝置，通過吸潮裝置的安裝，驅動電機帶動旋轉桿轉動，旋轉桿帶動限位架旋轉，限位架帶動翻轉柱旋轉時對儲料筒內部的藥劑粉末進行攪拌，可提高藥粉出料的速度，避免藥粉堵塞堆積在儲料筒內，同時翻轉柱在移動時通過延伸板帶動吸附墊移動，吸附墊在移動的過程中與藥粉接觸，即可對藥粉內部的潮氣進行吸附，避免藥劑結塊變質。
2、該一種污水處理用自動加藥裝置，通過擠壓板和撥動板的安裝，旋轉桿帶動限位架旋轉時，限位架通過翻轉柱帶動轉動柱移動，轉動柱外側的撥動板在經過環形支撐板時，環形支撐板一側的擠壓板對撥動板進行擠壓并將撥動板推動，撥動板受推力帶動轉動柱轉動，轉動柱轉動時帶動翻轉柱繞轉動柱的軸心轉動，翻轉柱即可帶動吸附墊對藥粉進行撥動，避免藥粉結塊，提高吸附的效率。
3、該一種污水處理用自動加藥裝置，通過出料裝置的安裝，開啟弧形電動滑軌，通過弧形電動滑軌內部的電動滑塊帶動移動桿移動，移動桿帶動密封擋板移動，密封擋板在移動時沿儲料筒底部并貼著弧形排料口移動，密封擋板即可帶動排料閥沿弧形排料口來回?cái)[動，在排料閥擺動的過程中即可將藥劑投放至水面上，擺動的排料閥可擴大藥劑投放的面積，使藥劑更加均勻的與污水混合。
4、該一種污水處理用自動加藥裝置，通過擴散裝置的安裝，旋轉支桿帶動翻轉勺移動，翻轉勺移動的過程中受到水的阻力作用，推動翻轉勺繞旋轉支桿的軸心轉動，翻轉勺轉動的過程中帶動推板對污水以及投放出的藥粉進行混合，并對飄浮在水面上的藥劑進行攪動和擴散，提高藥劑與污水混合的均勻度。
（發明人：唐慶宏;孫從蘭;唐靜）
