公布日：2023.12.12

申請日：2023.08.23

分類號：C02F3/12(2023.01)I;C02F3/28(2023.01)I;C02F3/30(2023.01)I;C02F9/00(2023.01)I;B01D36/04(2006.01)I;C02F11/122(2019.01)I;C02F101/18(2006.01)N;C02F101

/10(2006.01)N

摘要

本發明提出了一種硫氰化物降解處理系統，屬于環境工程處理技術領域。所述硫氰化物降解處理系統，包括污水脫氮處理模塊、曝氣模塊和沉淀模塊，所述曝氣模塊分別與污水脫氮處理模塊和沉淀模塊相連，所述沉淀模塊包括沉淀池，所述沉淀池包括沉淀腔、匯集腔、用于將污泥從沉淀腔推送至匯集腔內的污泥推送機構及用于從匯集腔將污泥抽出的抽吸機構，所述匯集腔安裝在沉淀腔的一端，且匯集腔與沉淀腔互通，抽吸機構包括抽吸管，所述抽吸管的輸入端貫穿安裝在匯集腔的底端，污泥推送機構包括推板，所述推板可水平位移的安裝在沉淀腔內部，且推板位于沉淀腔內部的形狀與沉淀腔的腔體相匹配。本發明具有能夠直接對沉淀池中污泥進行排出的優點。

權利要求書

1.一種硫氰化物降解處理系統，其特征在于，包括污水脫氮處理模塊（100）、曝氣模塊（200）和沉淀模塊（300），所述曝氣模塊（200）分別與污水脫氮處理模塊（100）和沉淀模塊（300）相連，所述沉淀模塊（300）包括沉淀池，所述沉淀池包括沉淀腔（1）、匯集腔（2）、用于將污泥從沉淀腔（1）推送至匯集腔（2）內的污泥推送機構（3）及用于從匯集腔（2）將污泥抽出的抽吸機構（5），其中：所述匯集腔（2）安裝在沉淀腔（1）的一端，且匯集腔（2）與沉淀腔（1）互通，抽吸機構（5）包括抽吸管（5.1），所述抽吸管（5.1）的輸入端貫穿安裝在匯集腔（2）的底端；污泥推送機構（3）包括推板（3.1），所述推板（3.1）可水平位移的安裝在沉淀腔（1）內部，且推板（3.1）位于沉淀腔（1）內部的形狀與沉淀腔（1）的腔體相匹配，所述污泥推送機構（3）通過在沉淀腔（1）內部位移將沉淀腔（1）底部沉淀的污泥推入?yún)R集腔（2）內部；還包括匯集機構（6），其包括濾板組件（7）和刮泥刀（8），所述濾板組件（7）可上下位移的安裝在匯集腔（2）內部，且濾板組件（7）的寬度與匯集腔（2）的底端腔體相匹配，所述濾板組件（7）的頂部貫穿設有若干組排水孔通道，且濾板組件（7）呈開口朝下的半圓形結構，所述刮泥刀（8）可水平位移的安裝在濾板組件（7）的下方，且其通過水平位移將匯集腔（2）內部的污泥向匯集腔（2）所設的抽泥口匯集，所述刮泥刀（8）的寬度與匯集腔（2）的腔體相匹配；所述匯集腔（2）結構安裝在沉淀腔（1）的底部，所述匯集腔（2）自上而下依次設有進泥區（2.1）、封閉區（2.2）和匯集區（2.3），所述進泥區（2.1）與沉淀腔（1）的腔體聯通，所述封閉區（2.2）的腔體寬度與濾板組件（7）的寬度一致，所述推板（3.1）的頂端貫穿設有若干組疏水孔；所述污泥推送機構（3）還包括電機（3.2）、前進螺桿（3.3）和橫桿（3.4），所述電機（3.2）安裝在沉淀腔（1）遠離匯集腔（2）的一端，所述橫桿（3.4）安裝在沉淀腔（1）靠近匯集腔（2）的內壁上，所述前進螺桿（3.3）一端與電機（3.2）的轉軸連接，其另一端軸承安裝在橫桿（3.4）上，所述前進螺桿（3.3）與推板（3.1）螺紋貫穿連接；所述濾板組件（7）包括壓濾板（7.1）和密封邊條（7.2），所述壓濾板（7.1）的底壁與匯集區（2.3）的內壁互為對稱的半圓形結構，所述排水孔通道包括貫穿且等距排列地開設在壓濾板（7.1）頂部的排水孔（9），所述排水孔（9）包括固定式水孔（9.1）和可封閉水孔（9.2），沿軸向上位于同一列的所述可封閉水孔（9.2）形成可封閉排水通孔組，所述可封閉排水通孔組在固定式水孔（9.1）兩側對稱且呈圓形陣列設置在壓濾板（7.1）上，所述密封邊條（7.2）沿壓濾板（7.1）的側壁設置；所述刮泥刀（8）通過滑動連接組件（14）對稱設置在壓濾板（7.1）的下方，且兩個刮泥刀（8）之間一同連接有復位彈簧（13），所述滑動連接組件（14）包括滑軌（14.1）和懸掛桿體（14.2）和收納管（14.3），所述滑軌（14.1）對稱設置在壓濾板（7.1）上，所述懸掛桿體（14.2）的頂端通過限位滑動安裝在滑軌（14.1）內部，所述收納管（14.3）的頂端與懸掛桿體（14.2）的底端貫穿連接，且其底端固定安裝在刮泥刀（8）上；所述刮泥刀（8）自上而下分別設有上刮泥部（8.1）、推泥部（8.2）和下刮泥部（8.3），所述上刮泥部（8.1）與壓濾板（7.1）的底部相抵接，所述推泥部（8.2）呈豎直的板體結構，所述下刮泥部（8.3）的端部的設置方向使得其端部在水平位移行程中能夠與匯集區（2.3）的內壁相抵接，所述推泥部（8.2）的首尾端分別與上刮泥部（8.1）和下刮泥部（8.3）相接，兩個上刮泥部（8.1）呈頂端朝著相對的方向彎曲的弧形結構，兩個下刮泥部（8.3）呈底端朝著相反的方向彎曲的弧形結構；所述可封閉水孔（9.2）內部轉動安裝有閥球（15），且閥球（15）上設有與排水孔通道連通的通孔，位于同一可封閉排水通孔組的閥球（15）之間一同連接有驅動桿（16），且驅動桿（16）轉動安裝在壓濾板（7.1）內部，所述驅動桿（16）的端部分別連接有開啟驅動塊（17）和閉合驅動塊（18）。

2.根據權利要求1所述的硫氰化物降解處理系統，其特征在于，所述壓濾板（7.1）位于排水孔（9）上方的部分設有攔截腔（10），所述攔截腔（10）的內部卡合安裝有攔截組件（11），所述攔截組件（11）包括攔截板（11.1）和濾網（11.2），所述攔截板（11.1）的表面貫穿設有與排水孔通道連通的通道，且攔截板（11.1）的內部設有濾腔，所述濾網（11.2）平鋪安裝在濾腔中，且濾網（11.2）上濾孔的孔徑設置成能夠攔截污泥的大小。

3.根據權利要求2所述的硫氰化物降解處理系統，其特征在于，所述壓濾板（7.1）通過傳動結構（12）與污泥推送機構（3）傳動連接，所述傳動結構（12）包括傳動組件（12.1）、升降螺桿（12.2）、升降支架（12.3）和彈簧桿（12.4），所述升降螺桿（12.2）通過傳動組件（12.1）與電機（3.2）的轉軸傳動連接，所述升降支架（12.3）的底端螺紋安裝在升降螺桿（12.2）上，所述彈簧桿（12.4）的頂端安裝在升降支架（12.3）上，且其底端安裝在壓濾板（7.1）的頂部。

發明內容

為解決上述技術問題，本發明提出一種能夠直接對沉淀池中污泥進行排出的硫氰化物降解處理系統。

本發明的技術方案是這樣實現的：

一種硫氰化物降解處理系統，包括污水脫氮處理模塊、曝氣模塊和沉淀模塊，所述曝氣模塊分別與污水脫氮處理模塊和沉淀模塊相連，所述沉淀模塊包括沉淀池，所述沉淀池包括沉淀腔、匯集腔、用于將污泥從沉淀腔推送至匯集腔內的污泥推送機構及用于從匯集腔將污泥抽出的抽吸機構，其中：

所述匯集腔安裝在沉淀腔的一端，且匯集腔與沉淀腔互通，抽吸機構包括抽吸管，所述抽吸管的輸入端貫穿安裝在匯集腔的底端；

污泥推送機構包括推板，所述推板可水平位移的安裝在沉淀腔內部，且推板位于沉淀腔內部的形狀與沉淀腔的腔體相匹配，所述污泥推送機構通過在沉淀腔內部位移將沉淀腔底部沉淀的污泥推入?yún)R集腔內部。

進一步地，還包括匯集機構，其包括濾板組件和刮泥刀，所述濾板組件可上下位移的安裝在匯集腔內部，且濾板組件的寬度與匯集腔的底端腔體相匹配，所述濾板組件的頂部貫穿設有若干組排水孔通道，且濾板組件呈開口朝下的半圓形結構，所述刮泥刀可水平位移的安裝在濾板組件的下方，且其通過水平位移將匯集腔內部的污泥向匯集腔所設的抽泥口匯集，所述刮泥刀的寬度與匯集腔的腔體相匹配。

進一步地，所述匯集腔結構安裝在沉淀腔的底部，所述匯集腔自上而下依次設有進泥區、封閉區和匯集區，所述進泥區與沉淀腔的腔體聯通，所述封閉區的腔體寬度與濾板組件的寬度一致，所述推板的頂端貫穿設有若干組疏水孔。

進一步地，所述污泥推送機構還包括電機、前進螺桿和橫桿，所述電機安裝在沉淀腔遠離匯集腔的一端，所述橫桿安裝在沉淀腔靠近匯集腔的內壁上，所述前進螺桿一端與電機的轉軸連接，其另一端軸承安裝在橫桿上，所述前進螺桿與推板螺紋貫穿連接。

進一步地，所述濾板組件包括壓濾板和密封邊條，所述壓濾板的底壁與匯集區的內壁互為對稱的半圓形結構，所述排水孔通道包括貫穿且等距排列地開設在壓濾板頂部的排水孔，所述排水孔包括固定式水孔和可封閉水孔，沿軸向上位于同一列的所述可封閉水孔形成可封閉排水通孔組，所述可封閉排水通孔組在固定式水孔兩側對稱且呈圓形陣列設置在壓濾板上，所述密封邊條沿壓濾板的側壁設置。

進一步地，所述壓濾板位于排水孔上方的部分設有攔截腔，所述攔截腔的內部卡合安裝有攔截組件，所述攔截組件包括攔截板和濾網，所述攔截板的表面貫穿設有與排水孔通道連通的通道，且攔截板的內部設有濾腔，所述濾網平鋪安裝在濾腔中，且濾網上濾孔的孔徑設置成能夠攔截污泥的大小。

進一步地，所述壓濾板通過傳動結構與污泥推送機構傳動連接，所述傳動結構包括傳動組件、升降螺桿、升降支架和彈簧桿，所述升降螺桿通過傳動組件與電機的轉軸傳動連接，所述升降支架的底端螺紋安裝在升降螺桿上，所述彈簧桿的頂端安裝在升降支架上，且其底端安裝在壓濾板的頂部。

進一步地，所述刮泥刀自上而下分別設有上刮泥部、推泥部和下刮泥部，所述上刮泥部與壓濾板的底部相抵接，所述推泥部呈豎直的板體結構，所述下刮泥部的端部的設置方向使得其端部在水平位移行程中能夠與匯集區的內壁相抵接，所述推泥部的首尾端分別與上刮泥部和下刮泥部相接，兩個上刮泥部呈頂端朝著相對的方向彎曲的弧形結構，兩個下刮泥部呈底端朝著相反的方向彎曲的弧形結構。

進一步地，所述刮泥刀通過滑動連接組件對稱設置在壓濾板的下方，且兩個刮泥刀之間一同連接有復位彈簧，所述滑動連接組件包括滑軌和懸掛桿體和收納管，所述滑軌對稱設置在壓濾板上，所述懸掛桿體的頂端通過限位滑動安裝在滑軌內部，所述收納管的頂端與懸掛桿體的底端貫穿連接，且其底端固定安裝在刮泥刀上。

進一步地，所述可封閉水孔內部轉動安裝有閥球，且閥球上設有與排水孔通道連通的通孔，位于同一可封閉排水通孔組的閥球之間一同連接有驅動桿，且驅動桿轉動安裝在壓濾板內部，所述驅動桿的端部分布連接有開啟驅動塊和閉合驅動塊。

本發明具有如下有益效果：

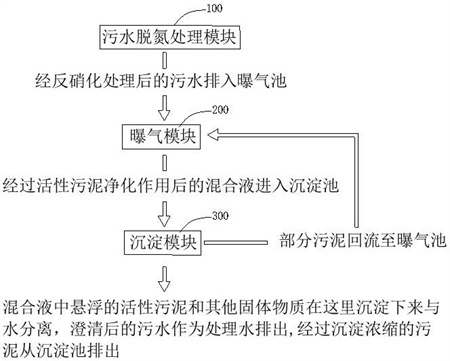

1、本發明提供的硫氰化物降解處理系統通過將含硫氰化物的廢水分別經過反硝化處理和曝氣處理，對廢水進行分解，結合沉淀池將凈化后的混合液進行固液沉淀分離。

2、本發明在現有沉淀池的基礎上，通過在沉淀腔中設置推板，在匯集腔設置壓濾板，利用推板橫向位移將沉淀腔中沉積的污泥和其他固體物質推入?yún)R集腔，結合利用壓濾板在匯集腔中下壓，以將沉淀腔中污泥最大化歸集在匯集腔的底端的抽泥口。

3、本發明通過在壓濾板上設置排水孔，為壓濾板下方泥水混合物中的水流排出提供通道。

4、本發明通過在壓濾板內部安裝濾網，使得壓濾板在下壓污泥的過程中，被擠壓的泥水混合物中的水流被擠出，而下方的污泥能夠被攔截，從而減少抽泥帶走的水量，提高排泥效果。

5、本發明通過在壓濾板上滑動設置兩個刮泥刀，利用壓濾板底部的弧面、匯集腔的內底壁弧面及滑軌的導向作用，實現壓濾板與匯集腔內底壁在高度方向上擠壓污泥，兩側刮泥刀相向移動在水平方向上將污泥向抽泥口聚攏的效果。

（發明人：張梅;孫偉杰）
