公布日：2023.11.28
申請日：2023.08.07
分類號：C02F9/00(2023.01)I;B01D29/11(2006.01)I;B01D29/68(2006.01)I;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種印染廢水處理裝置，包括內水罐、外水罐、過濾部件和反沖洗部件，所述內水罐設于外水罐內部，所述外水罐內部和內水罐外部之間設有外儲水空間，所述外水罐頂部的一側設有外排放管，所述外水罐外側還設有與內水罐頂部連通的進水管，所述過濾部件設于內水罐內部，所述反沖洗部件包括反沖洗箱、反沖洗管和反沖洗排放管，所述反沖洗箱設于內水罐底部，所述反沖洗箱與反沖洗管連接，所述反沖洗管連接有氣泵，所述反沖洗排放管設于內水罐上方側邊，該方案能夠?qū)τ∪緩U水中的懸浮物進行清理，且能保持裝置長久運行。
權利要求書

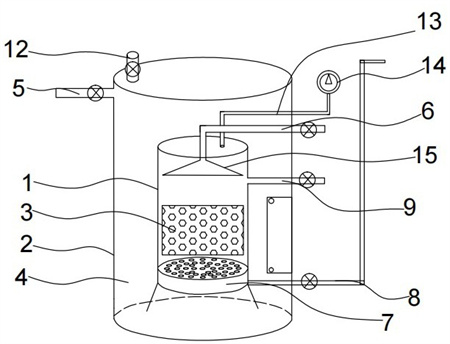

1.一種印染廢水處理裝置，其特征在于：包括內水罐（1）、外水罐（2）、過濾部件（3）和反沖洗部件，所述內水罐（1）設于外水罐（2）內部，所述外水罐（2）內部和內水罐（1）外部之間設有外儲水空間（4），所述外水罐（2）頂部的一側設有外排放管（5），所述外水罐（2）外側還設有與內水罐（1）頂部連通的進水管（6），所述過濾部件（3）設于內水罐（1）內部，所述反沖洗部件包括反沖洗箱（7）、反沖洗管（8）和反沖洗排放管（9），所述反沖洗箱（7）設于內水罐（1）底部，所述反沖洗箱（7）與反沖洗管（8）連接，所述反沖洗管（8）連接有氣泵，所述反沖洗排放管（9）設于內水罐（1）上方側邊。
2.根據權利要求1所述的印染廢水處理裝置，其特征在于：所述反沖洗箱（7）為圓柱形結構，所述反沖洗箱（7）的頂部和底部分別設有反沖洗出水孔（10）和反沖洗進水孔（11）。
3.根據權利要求2所述的印染廢水處理裝置，其特征在于：所述外水罐（2）的頂部設有空氣注入管（12）。
4.根據權利要求3所述的印染廢水處理裝置，其特征在于：所述內水罐（1）的頂部連接有氣壓管（13），所述氣壓管（13）的一側連接有壓力表（14）。
5.根據權利要求4所述的印染廢水處理裝置，其特征在于：所述進水管（6）延伸至內水罐（1）的內側上方并連接有擴散部（15）。
6.根據權利要求5所述的印染廢水處理裝置，其特征在于：所述外排放管（5）還連接有凈化池（16），所述凈化池（16）的側邊設有絮凝劑進料口（17），所述凈化池（16）的底部設有氣泡發生器（18）。
7.根據權利要求6所述的印染廢水處理裝置，其特征在于：所述凈化池（16）的側邊設有加熱器（19）。
8.根據權利要求7所述的印染廢水處理裝置，其特征在于：所述凈化池（16）的內側底部設有桿狀支架（20），所述桿狀支架（20）的頂部向上延伸并連接有支撐板（21），所述支撐板（21）凸出于凈化池（16）上頂面，所述支撐板（21）上設有攪拌電機（22），所述攪拌電機（22）的輸出端向下延伸并連接有攪拌葉（23）。
9.根據權利要求8所述的印染廢水處理裝置，其特征在于：所述凈化池（16）的頂部側邊設有旋轉刮板（24）。
10.根據權利要求1所述的印染廢水處理裝置，其特征在于：所述外水罐（2）的頂部為可拆卸結構。
發明內容
為解決上述問題，本發明提供一種印染廢水處理裝置，包括內水罐、外水罐、過濾部件和反沖洗部件，所述內水罐設于外水罐內部，所述外水罐內部和內水罐外部之間設有外儲水空間，所述外水罐頂部的一側設有外排放管，所述外水罐外側還設有與內水罐頂部連通的進水管，所述過濾部件設于內水罐內部，所述反沖洗部件包括反沖洗箱、反沖洗管和反沖洗排放管，所述反沖洗箱設于內水罐底部，所述反沖洗箱與反沖洗管連接，所述反沖洗管連接有氣泵，所述反沖洗排放管設于內水罐上方側邊。
較佳的，所述反沖洗箱為圓柱形結構，所述反沖洗箱的頂部和底部分別設有反沖洗出水孔和反沖洗進水孔。
較佳的，所述外水罐的頂部設有空氣注入管。
較佳的，所述內水罐的頂部連接有氣壓管，所述氣壓管的一側連接有壓力表。
較佳的，所述進水管延伸至內水罐的內側上方并連接有擴散部。
較佳的，所述外排放管還連接有凈化池，所述凈化池的側邊設有絮凝劑進料口，所述凈化池的底部設有氣泡發生器。
較佳的，所述凈化池的側邊設有加熱器。
較佳的，所述凈化池的內側底部設有桿狀支架，所述桿狀支架的頂部向上延伸并連接有支撐板，所述支撐板凸出于凈化池上頂面，所述支撐板上設有攪拌電機，所述攪拌電機的輸出端向下延伸并連接有攪拌葉。
較佳的，所述凈化池的頂部側邊設有旋轉刮板。
較佳的，所述外水罐的頂部為可拆卸結構。
本發明的優點為：1.本方案設有內水罐和外水罐以及反沖洗裝置，廢水首先經過內水罐中的過濾裝置進行過濾，過濾后的水臨時儲存在外水罐的內部，當內水罐中的過濾裝置發生堵塞后，利用反沖洗裝置將臨時儲存在外水罐中的水反向?qū)^(guò)濾裝置進行反向沖洗，從而快速清理過濾裝置，節省整體廢水處理時間。
2.本方案中設有氣壓管和壓力表，能夠快速對內水罐內的堵塞情況進行了解，方便進行及時清理。
3.本方案中設有凈化池，能夠?qū)U水進行進一步的凈化。
（發明人：吳泓廷）
