公布日：2024.06.14
申請日：2024.05.17
分類號：A47L11/30(2006.01)I;E01H1/10(2006.01)I;A47L11/40(2006.01)I
摘要
本申請涉及地面污水處理的技術領域，尤其是涉及一種移動式地面污水處理裝置，其包括推車，推車上設有鏟水單元、儲水盒、集水單元、風力單元和吸水單元；鏟水單元的一端抵觸于地面，鏟水單元的另一端連通于儲水盒，儲水盒通過呈上下間隔設置的溢流管和透水管連通于集水單元，溢流管的內徑大于透水管的內徑，儲水盒內設有僅可升降的浮力單元；風力單元包括設于浮力單元上的導電塊、設于推車上的蓄電池、供電塊和第一風機，導電塊通過導線連接于第一風機，蓄電池通過導線連接于供電塊；吸水單元通過呈豎直設置的彈簧連接于推車。本申請能夠提高對地面污水的處理效果和處理效率。
權利要求書

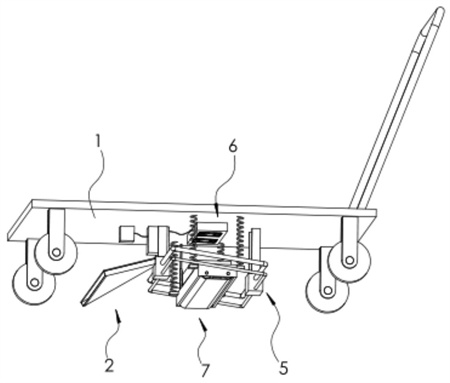

1.一種移動式地面污水處理裝置，包括推車（1），其特征在于：推車（1）上設有鏟水單元（2）、儲水盒（3）、集水單元（5）、風力單元（6）和吸水單元（7）；鏟水單元（2）的一端抵觸于地面，鏟水單元（2）的另一端連通于儲水盒（3），儲水盒（3）通過呈上下間隔設置的溢流管（52）和透水管（53）連通于集水單元（5），溢流管（52）的內徑大于透水管（53）的內徑，儲水盒（3）內設有僅可升降的浮力單元（4）；風力單元（6）包括設于浮力單元（4）上的導電塊（61）、設于推車（1）上的蓄電池（62）、供電塊（63）和第一風機（64），導電塊（61）通過導線連接于第一風機（64），蓄電池（62）通過導線連接于供電塊（63）；吸水單元（7）通過呈豎直設置的彈簧（71）連接于推車（1）；儲水盒（3）內的水面在上升時將通過浮力單元（4）帶動導電塊（61）持續抵觸于供電塊（63），第一風機（64）將吹動吸水單元（7）下降抵觸于地面；儲水盒（3）內的水在排出后將通過浮力單元（4）帶動導電塊（61）脫離于供電塊（63），彈簧（71）將回復至自然狀態并促使吸水單元（7）上升復位。
2.根據權利要求1所述的一種移動式地面污水處理裝置，其特征在于：所述鏟水單元（2）包括安裝在推車（1）上的鏟板（21），鏟板（21）的左右兩側均安裝有擋水板（22），兩塊擋水板（22）之間的間距自鏟板（21）抵觸于地面的一端向鏟板（21）的另一端逐漸減小，地面上的污水在推車（1）行進過程中將通過鏟板（21）的上表面流入到儲水盒（3）內。
3.根據權利要求2所述的一種移動式地面污水處理裝置，其特征在于：所述集水單元（5）包括供溢流管（52）和透水管（53）共同連通的集水盒（51），集水盒（51）的上部安裝有用于抽取集水盒（51）內部空氣的第二風機（54）；兩塊擋水板（22）的頂部扣合有同一塊蓋板（23），蓋板（23）、擋水板（22）和鏟板（21）共同圍成了吸水腔（24），吸水腔（24）的一端朝向地面，吸水腔（24）的另一端連通于儲水盒（3）。
4.根據權利要求1所述的一種移動式地面污水處理裝置，其特征在于：所述吸水單元（7）包括通過彈簧（71）連接于推車（1）的升降架（72），升降架（72）上安裝有風罩（73），風罩（73）的罩口朝上并位于第一風機（64）的正下方；升降架（72）上轉動連接有兩個呈水平設置的轉動輥（74），兩個轉動輥（74）上纏繞有同一條環狀的吸水布（75）。
5.根據權利要求4所述的一種移動式地面污水處理裝置，其特征在于：所述升降架（72）上轉動連接有兩個共同夾緊于吸水布（75）的壓輥（76），壓輥（76）與轉動輥（74）呈同軸向設置，其中一個壓輥（76）位于吸水布（75）的上方，另一個壓輥（76）位于吸水布（75）所圍成環狀的內側；升降架（72）上安裝有位于壓輥（76）下方的污水盒（77），污水盒（77）的盒口朝上并位于吸水布（75）所圍成環狀的內側。
6.根據權利要求5所述的一種移動式地面污水處理裝置，其特征在于：其中一個所述轉動輥（74）上同軸連接有齒輪（78），推車（1）上安裝有呈豎直設置的齒條（79），升降架（72）在升降過程中將通過轉動輥（74）帶動齒輪（78）在齒條（79）上滾動；當升降架（72）自其升降軌跡的最低點運動至最高點時，吸水布（75）抵觸于地面的部分將全部穿過兩個壓輥（76）之間。
7.根據權利要求3所述的一種移動式地面污水處理裝置，其特征在于：所述浮力單元（4）包括沿豎直方向滑動穿設于蓋板（23）的升降桿（41），升降桿（41）的上端位于蓋板（23）的上方并供導電塊（61）安裝，升降桿（41）的下端伸入到儲水盒（3）內并安裝有浮力板（42）。
發明內容
為了提高對地面污水的處理效果和處理效率，本申請?zhí)峁┮环N移動式地面污水處理裝置。
本申請?zhí)峁┑囊环N移動式地面污水處理裝置，采用如下的技術方案：一種移動式地面污水處理裝置，包括推車，推車上設有鏟水單元、儲水盒、集水單元、風力單元和吸水單元；
鏟水單元的一端抵觸于地面，鏟水單元的另一端連通于儲水盒，儲水盒通過呈上下間隔設置的溢流管和透水管連通于集水單元，溢流管的內徑大于透水管的內徑，儲水盒內設有僅可升降的浮力單元；
風力單元包括設于浮力單元上的導電塊、設于推車上的蓄電池、供電塊和第一風機，導電塊通過導線連接于第一風機，蓄電池通過導線連接于供電塊；
吸水單元通過呈豎直設置的彈簧連接于推車；
儲水盒內的水面在上升時將通過浮力單元帶動導電塊持續抵觸于供電塊，第一風機將吹動吸水單元下降抵觸于地面；儲水盒內的水在排出后將通過浮力單元帶動導電塊脫離于供電塊，彈簧將回復至自然狀態并促使吸水單元上升復位。
可選的，所述鏟水單元包括安裝在推車上的鏟板，鏟板的左右兩側均安裝有擋水板，兩塊擋水板之間的間距自鏟板抵觸于地面的一端向鏟板的另一端逐漸減小，地面上的污水在推車行進過程中將通過鏟板的上表面流入到儲水盒內。
可選的，所述集水單元包括供溢流管和透水管共同連通的集水盒，集水盒的上部安裝有用于抽取集水盒內部空氣的第二風機；
兩塊擋水板的頂部扣合有同一塊蓋板，蓋板、擋水板和鏟板共同圍成了吸水腔，吸水腔的一端朝向地面，吸水腔的另一端連通于儲水盒。
可選的，所述吸水單元包括通過彈簧連接于推車的升降架，升降架上安裝有風罩，風罩的罩口朝上并位于第一風機的正下方；
升降架上轉動連接有兩個呈水平設置的轉動輥，兩個轉動輥上纏繞有同一條環狀的吸水布。
可選的，所述升降架上轉動連接有兩個共同夾緊于吸水布的壓輥，壓輥與轉動輥呈同軸向設置，其中一個壓輥位于吸水布的上方，另一個壓輥位于吸水布所圍成環狀的內側；
升降架上安裝有位于壓輥下方的污水盒，污水盒的盒口朝上并位于吸水布所圍成環狀的內側。
可選的，其中一個所述轉動輥上同軸連接有齒輪，推車上安裝有呈豎直設置的齒條，升降架在升降過程中將通過轉動輥帶動齒輪在齒條上滾動；
當升降架自其升降軌跡的最低點運動至最高點時，吸水布抵觸于地面的部分將全部穿過兩個壓輥之間。
可選的，所述浮力單元包括沿豎直方向滑動穿設于蓋板的升降桿，升降桿的上端位于蓋板的上方并供導電塊安裝，升降桿的下端伸入到儲水盒內并安裝有浮力板。
綜上所述，本申請包括以下有益技術效果：
第二風機能夠抽取集水盒的內部空氣，使得集水盒內部形成負壓，以便地面上的污水依次通過吸水腔和儲水盒并被吸入到集水盒內；在鏟板鏟水的過程中，儲水盒內的水面將逐漸上升至溢流管處，浮力板將通過升降桿帶動導電塊抵觸于供電塊，蓄電池將通過供電塊和導電塊為第一風機供電，第一風機將向下吹風至風罩內，使得升降架下降，升降架將帶動轉動輥上的齒輪在齒條上滾動，齒輪將通過轉動輥帶動吸水布做環形運動，吸水布被壓輥擠壓的部分將運動抵觸于地面，使得脫水后的吸水布能夠?qū)︾P水后的地面進行殘留污水的吸除；當?shù)孛嫔系奈鬯幚硗瓿珊�，儲水盒�?nèi)的水將逐漸通過透水管排出到集水盒內，浮力板將因升降桿的重力而下降，升降桿將帶動導電塊脫離于供電塊，此時第一風機將斷電，彈簧將回復至自然狀態并促使升降架上升復位，升降架將帶動轉動輥上的齒輪在齒條上滾動，齒輪將通過轉動輥帶動吸水布做環形運動，吸水布將脫離于地面，且吸水布曾抵觸于地面的部分將全部穿過兩個壓輥之間，使得吸水布內的污水被全面擠出到污水盒內。
（發明人：張楠;楊暉;趙保鋒;王裕金;申浩;張志旭;王森;郭可;張峰;呂偉超）
