公布日：2024.06.14
申請日：2024.04.29
分類號：C02F1/00(2023.01)I;C02F1/24(2023.01)I
摘要

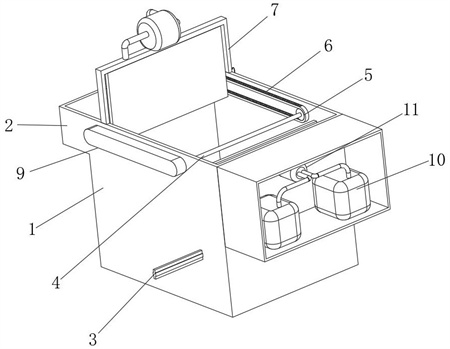

本發明公開了一種用于噴漆房的污水凈化設備，涉及到污水凈化設備領域，其包括漆水分離機身，所述漆水分離機身的一側安裝有出渣斗，所述漆水分離機身內放置有兩個藥桶。需要說明的是，在本發明實施例中，通過往復移動座的往復移動帶動噴藥管往復移動，使得藥劑與廢水充分反應，溶氣管將對空氣均勻地注入廢水中，進而使得廢水中的固體可以被充分地凝結漂浮，保證廢水的出渣效果；啟動抽取泵，使得抽取管將漂浮過高的廢渣進行吸附，實現對廢渣的充分收集，并且通過推拉架的往復移動，使得擺動管往復擺動，進而將廢渣通過離心力甩出，保證廢渣下料的通暢性，從而使得漆水分離機身對廢水進行充分凈化，既節約了水資源，同時也為企業帶來了經濟效益。
權利要求書
1.一種用于噴漆房的污水凈化設備，其特征在于，其包括漆水分離機身，所述漆水分離機身的一側安裝有出渣斗，所述漆水分離機身內放置有兩個藥桶，所述漆水分離機身內設有抽藥泵和溶氣泵，所述抽藥泵用于將所述藥桶內的藥劑抽進所述漆水分離機身內，所述漆水分離機身內安裝有隔板，所述隔板與所述出渣斗之間設有安裝在所述漆水分離機身上的驅動電機，所述驅動電機上安裝有兩個傳動軸，所述傳動軸上套接有兩個鏈輪，位于同一側的兩個所述鏈輪上套接有傳動鏈條，兩個所述傳動鏈條上安裝有用于刮渣的刮板；該用于噴漆房的污水凈化設備還包括加藥溶氣機構，所述加藥溶氣機構安裝在所述隔板上，所述加藥溶氣機構用于將藥劑噴灑進所述漆水分離機身內，并均勻地對所述漆水分離機身內的水輸入氣泡；所述加藥溶氣機構包括兩個噴藥管，所述隔板上滑動安裝有滑動條，兩個所述噴藥管均安裝在所述滑動條上，所述噴藥管上開設有多個噴藥孔，兩個所述噴藥管上連接有出藥管，所述出藥管連接在所述抽藥泵上，所述噴藥管內安裝有溶氣管，所述溶氣管安裝在所述噴藥管內，所述噴藥管上安裝有多個溶氣頭，多個所述溶氣頭均延伸至所述噴藥管外，所述溶氣泵上連接有輸氣管，所述輸氣管連接在兩個所述溶氣管上；該用于噴漆房的污水凈化設備還包括輔助吸附裝置，所述輔助吸附裝置滑動安裝在所述漆水分離機身的頂側上，所述輔助吸附裝置用于對所述漆水分離機身內的浮渣進行輔助吸附；所述輔助吸附裝置包括從動架，所述從動架滑動安裝在所述漆水分離機身的頂側上，所述從動架的底側安裝有吸附套，所述從動架的頂側上安裝有抽取泵，所述抽取泵的兩側分別連接有抽取管和伸縮出渣管，所述抽取管連接在所述吸附套上，所述伸縮出渣管連接在所述出渣斗上；所述出渣斗上安裝有出渣疏通裝置，所述出渣疏通裝置用于輔助所述出渣斗進行出渣；所述出渣疏通裝置包括擺動管，所述擺動管與所述出渣斗之間連接有波紋管，所述擺動管擺動，用于將廢渣甩出。
2.根據權利要求1所述的一種用于噴漆房的污水凈化設備，其特征在于，所述加藥溶氣機構還包括往復移動座，所述溶氣泵安裝在所述往復移動座上；所述漆水分離機身內安裝有限制滑桿，所述往復移動座套接在所述限制滑桿上。
3.根據權利要求2所述的一種用于噴漆房的污水凈化設備，其特征在于，所述往復移動座上開設有旋轉驅動孔，所述旋轉驅動孔內轉動安裝有往復驅動柱，所述往復驅動柱的兩端安裝在所述漆水分離機身的兩側內壁上；所述往復驅動柱上環形傾斜地開設有擠壓弧形槽，所述旋轉驅動孔的內壁上安裝有弧形驅動塊，所述弧形驅動塊延伸至所述擠壓弧形槽內；所述往復驅動柱與一個所述傳動軸上均套接有傳動輪，兩個所述傳動輪上套接有傳動皮帶。
4.根據權利要求3所述的一種用于噴漆房的污水凈化設備，其特征在于，所述噴藥管活動套接有兩個帶動架，所述噴藥管移動驅動所述帶動架移動；兩個所述帶動架之間安裝有攪動架，所述噴藥管移動通過所述帶動架驅動攪動架移動，用于將所述漆水分離機身底側的廢水進行攪動。
5.根據權利要求1所述的一種用于噴漆房的污水凈化設備，其特征在于，所述漆水分離機身的頂側開設有兩個滑行槽，所述從動架滑動安裝在兩個所述滑行槽內；所述滑行槽的一側內壁上安裝有回拉彈簧，所述回拉彈簧的另一端安裝在所述從動架上。
6.根據權利要求1所述的一種用于噴漆房的污水凈化設備，其特征在于，所述出渣疏通裝置還包括攪動桿，所述攪動桿安裝在所述擺動管內，所述擺動管擺動驅動所述攪動桿擺動；所述攪動桿上安裝有多個攪動葉片，所述攪動桿帶動多個所述攪動葉片擺動，用于疏通所述出渣斗。
7.根據權利要求6所述的一種用于噴漆房的污水凈化設備，其特征在于，所述出渣斗的兩側均安裝有安裝座，兩個所述安裝座相互遠離的一側均轉動安裝有擺動桿，兩個所述擺動桿分別轉動安裝在所述擺動管的兩側上；所述擺動桿上轉動安裝有兩個擺動軸，兩個所述擺動軸分別安裝在所述擺動管和所述安裝座上。
8.根據權利要求7所述的一種用于噴漆房的污水凈化設備，其特征在于，所述漆水分離機身的一側滑動安裝有推拉架，所述推拉架活動安裝在所述擺動桿上；所述擺動桿上開設有滑孔，所述推拉架上轉動安裝有推拉軸，所述推拉軸活動安裝在所述滑孔內。
9.根據權利要求8所述的一種用于噴漆房的污水凈化設備，其特征在于，靠近所述推拉架的一個所述傳動軸端部安裝有楔形柱，所述推拉架活動安裝在所述楔形柱上；所述楔形柱傾斜的一側環形開設有推動槽，所述推拉架上安裝有推動軸，所述推動軸延伸至所述推動槽內。
10.根據權利要求9所述的一種用于噴漆房的污水凈化設備，其特征在于，所述漆水分離機身的一側開設有橫移槽，所述橫移槽內滑動安裝有橫移板，所述橫移板安裝在所述推拉架上；所述橫移槽的內壁上安裝有復位彈簧，所述復位彈簧的另一端安裝在所述橫移板上。
發明內容
本發明的目的在于提供一種用于噴漆房的污水凈化設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種用于噴漆房的污水凈化設備，其包括漆水分離機身，所述漆水分離機身的一側安裝有出渣斗，所述漆水分離機身內放置有兩個藥桶，所述漆水分離機身內設有抽藥泵和溶氣泵，所述抽藥泵用于將所述藥桶內的藥劑抽進所述漆水分離機身內，所述漆水分離機身內安裝有隔板，所述隔板與所述出渣斗之間設有安裝在所述漆水分離機身上的驅動電機，所述驅動電機上安裝有兩個傳動軸，所述傳動軸上套接有兩個鏈輪，位于同一側的兩個所述鏈輪上套接有傳動鏈條，兩個所述傳動鏈條上安裝有用于刮渣的刮板；還包括加藥溶氣機構，所述加藥溶氣機構安裝在所述隔板上，所述加藥溶氣機構用于將藥劑噴灑進所述漆水分離機身內，并均勻地對所述漆水分離機身內的水輸入氣泡；所述加藥溶氣機構包括兩個噴藥管，所述隔板上滑動安裝有滑動條，兩個所述噴藥管均安裝在所述滑動條上，所述噴藥管上開設有多個噴藥孔，兩個所述噴藥管上連接有出藥管，所述出藥管連接在所述抽藥泵上，所述噴藥管內安裝有溶氣管，所述溶氣管安裝在所述噴藥管內，所述噴藥管上安裝有多個溶氣頭，多個所述溶氣頭均延伸至所述噴藥管外，所述溶氣泵上連接有輸氣管，所述輸氣管連接在兩個所述溶氣管上；還包括輔助吸附裝置，所述輔助吸附裝置滑動安裝在所述漆水分離機身的頂側上，所述輔助吸附裝置用于對所述漆水分離機身內的浮渣進行輔助吸附；所述輔助吸附裝置包括從動架，所述從動架滑動安裝在所述漆水分離機身的頂側上，所述從動架的底側安裝有吸附套，所述從動架的頂側上安裝有抽取泵，所述抽取泵的兩側分別連接有抽取管和伸縮出渣管，所述抽取管連接在所述吸附套上，所述伸縮出渣管連接在所述出渣斗上；所述出渣斗上安裝有出渣疏通裝置，所述出渣疏通裝置用于輔助所述出渣斗進行出渣；所述出渣疏通裝置包括擺動管，所述擺動管與所述出渣斗之間連接有波紋管，所述擺動管擺動，用于將廢渣甩出。
進一步地，在本發明較佳實施例中，所述加藥溶氣機構還包括往復移動座，所述溶氣泵安裝在所述往復移動座上；所述漆水分離機身內安裝有限制滑桿，所述往復移動座套接在所述限制滑桿上。
進一步地，在本發明較佳實施例中，所述往復移動座上開設有旋轉驅動孔，所述旋轉驅動孔內轉動安裝有往復驅動柱，所述往復驅動柱的兩端安裝在所述漆水分離機身的兩側內壁上；所述往復驅動柱上環形傾斜地開設有擠壓弧形槽，所述旋轉驅動孔的內壁上安裝有弧形驅動塊，所述弧形驅動塊延伸至所述擠壓弧形槽內；所述往復驅動柱與一個所述傳動軸上均套接有傳動輪，兩個所述傳動輪上套接有傳動皮帶。
進一步地，在本發明較佳實施例中，所述噴藥管活動套接有兩個帶動架，所述噴藥管移動驅動所述帶動架移動；兩個所述帶動架之間安裝有攪動架，所述噴藥管移動通過所述帶動架驅動攪動架移動，用于將所述漆水分離機身底側的廢水進行攪動。
進一步地，在本發明較佳實施例中，所述漆水分離機身的頂側開設有兩個滑行槽，所述從動架滑動安裝在兩個所述滑行槽內；所述滑行槽的一側內壁上安裝有回拉彈簧，所述回拉彈簧的另一端安裝在所述從動架上。
進一步地，在本發明較佳實施例中，所述出渣疏通裝置還包括攪動桿，所述攪動桿安裝在所述擺動管內，所述擺動管擺動驅動所述攪動桿擺動；所述攪動桿上安裝有多個攪動葉片，所述攪動桿帶動多個所述攪動葉片擺動，用于疏通所述出渣斗。
進一步地，在本發明較佳實施例中，所述出渣斗的兩側均安裝有安裝座，兩個所述安裝座相互遠離的一側均轉動安裝有擺動桿，兩個所述擺動桿分別轉動安裝在所述擺動管的兩側上；所述擺動桿上轉動安裝有兩個擺動軸，兩個所述擺動軸分別安裝在所述擺動管和所述安裝座上。
進一步地，在本發明較佳實施例中，所述漆水分離機身的一側滑動安裝有推拉架，所述推拉架活動安裝在所述擺動桿上；所述擺動桿上開設有滑孔，所述推拉架上轉動安裝有推拉軸，所述推拉軸活動安裝在所述滑孔內。
進一步地，在本發明較佳實施例中，靠近所述推拉架的一個所述傳動軸端部安裝有楔形柱，所述推拉架活動安裝在所述楔形柱上；所述楔形柱傾斜的一側環形開設有推動槽，所述推拉架上安裝有推動軸，所述推動軸延伸至所述推動槽內。
進一步地，在本發明較佳實施例中，所述漆水分離機身的一側開設有橫移槽，所述橫移槽內滑動安裝有橫移板，所述橫移板安裝在所述推拉架上；所述橫移槽的內壁上安裝有復位彈簧，所述復位彈簧的另一端安裝在所述橫移板上。
本發明提出的一種用于噴漆房的污水凈化設備的有益效果是：在本發明中，通過加藥溶氣機構的設置，在漆水分離機身運轉時，往復移動座往復移動帶動溶氣泵移動，溶氣泵移動通過輸氣管帶動兩個噴藥管往復移動，使得藥劑可以均勻地分布在廢水中，同時噴藥管往復移動帶動溶氣管移動，使得溶氣管將對空氣均勻地注入到漆水分離機身內的廢水中，從而使得廢水中的固體可以被充分地凝結漂浮，進一步保證廢水的出渣效果。
進一步地，在本發明中，通過輔助吸附裝置的設置，啟動抽取泵，使得抽取管將漂浮過高的廢渣進行吸附，避免廢渣快速堆積凝結在漆水分離機身的內壁或者傳動鏈條上的問題，并通過伸縮出渣管輸送至出渣斗內，同時在兩個傳動鏈條帶動刮板轉動刮渣時，刮板在持續的轉動下帶動吸附套移動，吸附套移動帶動從動架滑動，從動架在滑行槽內滑動，并帶動回拉彈簧受力，在從動架被滑行槽的內壁阻擋時，刮板帶動吸附套形變，使得刮板可以順利與吸附套分離，此時在回拉彈簧的回拉力下，拉動從動架復位，進而帶動吸附套復位，實現吸附套的往復移動，保證對廢渣的充分收集。
更進一步地，在本發明中，通過出渣疏通裝置的設置，在楔形柱通過推動槽帶動推動軸移動時，推動軸帶動推拉架移動，推拉架移動通過橫移板在橫移槽內水平滑動，并帶動復位彈簧受力，進而在楔形柱持續的轉動時，通過復位彈簧的回拉力下，幫助橫移板進行復位，進而實現推拉架的往復移動，從而使得擺動管往復擺動，將廢渣通過離心力甩出，保證廢渣下料的通暢性。
（發明人：王繼安;王浩堂;翟愛玉;王繼磊）
