公布日：2024.06.14

申請日：2024.05.14

分類號：C02F1/04(2023.01)I;C01G45/10(2006.01)I;C02F103/34(2006.01)N

摘要

本發明涉及硫酸錳污水處理技術領域，公開了一種硫酸錳污水環保處理設備，包括蒸發筒，所述蒸發筒的外側固定焊接有四組支撐腳，所述蒸發筒的上端與前側固定安裝有護欄爬梯，所述蒸發筒的上側內壁固定設置有上料筒，所述上料筒的下端固定設置有若干個料筒，若干個所述料筒的下端固定設置有下料筒，所述蒸發筒的下端固定設置有排渣管，所述排渣管上固定安裝有一號電閥門，所述蒸發筒與上料筒的一側固定設置有進水管。本發明所述的一種硫酸錳污水環保處理設備，通過整體設備的使用，增加與蒸汽的冷卻接觸，同時避免冷卻液溫度升高，較低對蒸汽冷卻效果，以及撞落下料筒內壁粘住的物質，防止堵塞料筒內部，影響污水處理效果。

權利要求書

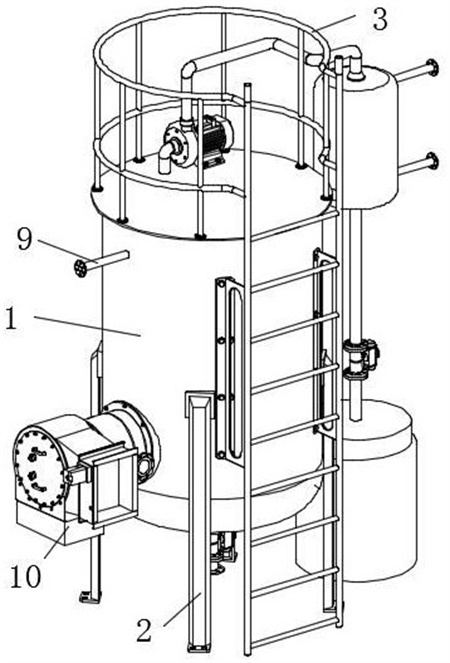

1.一種硫酸錳污水環保處理設備，包括蒸發筒（1），其特征在于：所述蒸發筒（1）的外側固定焊接有四組支撐腳（2），所述蒸發筒（1）的上端與前側固定安裝有護欄爬梯（3），所述蒸發筒（1）的上側內壁固定設置有上料筒（4），所述上料筒（4）的下端固定設置有若干個料筒（5），若干個所述料筒（5）的下端固定設置有下料筒（6），所述蒸發筒（1）的下端固定設置有排渣管（7），所述排渣管（7）上固定安裝有一號電閥門（8），所述蒸發筒（1）與上料筒（4）的一側固定設置有進水管（9），所述蒸發筒（1）的一側下方固定安裝有燃燒器（10），所述上料筒（4）與蒸發筒（1）的另一側固定設置有兩組連接管（11），兩組所述連接管（11）的一端固定設置有冷卻室（12），所述冷卻室（12）的中間位置設置有冷卻腔（13），所述冷卻腔（13）的上側固定設置有蒸汽管（14），所述蒸汽管（14）的一側下端固定安裝有氣泵（15），所述氣泵（15）的出氣端固定安裝有導氣管（16）；所述冷卻室（12）的內側固定設置有若干個冷卻管（17），所述冷卻室（12）的一側上方固定設置有上循環管（18），所述冷卻室（12）的一側下方固定設置有下循環管（19），所述冷卻室（12）的下端固定設置有排液管（20），所述排液管（20）的下側固定安裝有二號電閥門（21），所述排液管（20）的下側設置有冷凝水筒（22），所述上料筒（4）的內側設置有防堵組件（23）；所述防堵組件（23）包括固定設置在上料筒（4）內側的隔板（231），所述隔板（231）的上端固定安裝有四組固定架（232），四組所述固定架（232）之間固定設置有三組圓環（233），三組所述圓環（233）上均固定設置有若干個輪軸（234），三組所述圓環（233）與輪軸（234）的內側開設有三組滑槽（235），三組所述滑槽（235）的內側均滑動設置有T型圓環（236），三組所述T型圓環（236）的上端均固定設置有若干個圓棒（237），所述蒸發筒（1）的上側內壁固定安裝有電機（238），所述電機（238）的后端固定設置有轉動軸（239），所述轉動軸（239）的外側固定設置有三組齒輪（2310），三組所述圓環（233）的下端對應齒輪（2310）的位置均開設有開口（2311），若干個所述輪軸（234）的外側均套有卷收輪（2312），若干個所述卷收輪（2312）的內側均開設有若干個導向槽（2313），若干個所述卷收輪（2312）的外側均卷有鋼繩（2314），若干個所述鋼繩（2314）的下端均固定連接有破渣錐（2315）；三組所述T型圓環（236）的下端均開設有齒槽，所述圓棒（237）活動設置在滑槽（235）中，所述圓棒（237）與導向槽（2313）相適配；所述導向槽（2313）的為傾斜設置，所述破渣錐（2315）穿過隔板（231）內側，三組所述齒輪（2310）穿過開口（2311）分別與三組T型圓環（236）下端齒槽嚙合設置；所述鋼繩（2314）的一端與卷收輪（2312）固定連接，若干個所述破渣錐（2315）分別對應若干個料筒（5）上方。

2.根據權利要求1所述的一種硫酸錳污水環保處理設備，其特征在于：若干個所述料筒（5）與上料筒（4）、下料筒（6）內部相通，所述下料筒（6）與蒸發筒（1）內側底部固定連接，所述燃燒器（10）的出火口與蒸發筒（1）內部相通。

3.根據權利要求1所述的一種硫酸錳污水環保處理設備，其特征在于：所述連接管（11）與上料筒（4）下側以及冷卻腔（13）內部相通，所述氣泵（15）固定安裝在蒸發筒（1）上端，所述導氣管（16）與上料筒（4）的下側位置固定連接。

4.根據權利要求1所述的一種硫酸錳污水環保處理設備，其特征在于：若干個所述冷卻管（17）上下相互交錯設置，所述冷卻管（17）與冷卻室（12）內部相通。

5.根據權利要求1所述的一種硫酸錳污水環保處理設備，其特征在于：所述上循環管（18）、下循環管（19）與冷卻室（12）內部相通，所述排液管（20）與冷凝水筒（22）內部相通。

發明內容

本發明的主要目的在于提供一種硫酸錳污水環保處理設備，可以有效解決背景技術中的問題。

為實現上述目的，本發明采取的技術方案為：

一種硫酸錳污水環保處理設備，包括蒸發筒，所述蒸發筒的外側固定焊接有四組支撐腳，所述蒸發筒的上端與前側固定安裝有護欄爬梯，所述蒸發筒的上側內壁固定設置有上料筒，所述上料筒的下端固定設置有若干個料筒，若干個所述料筒的下端固定設置有下料筒，所述蒸發筒的下端固定設置有排渣管，所述排渣管上固定安裝有一號電閥門，所述蒸發筒與上料筒的一側固定設置有進水管，所述蒸發筒的一側下方固定安裝有燃燒器，所述上料筒與蒸發筒的另一側固定設置有兩組連接管，兩組所述連接管的一端固定設置有冷卻室，所述冷卻室的中間位置設置有冷卻腔，所述冷卻腔的上側固定設置有蒸汽管，所述蒸汽管的一側下端固定安裝有氣泵，所述氣泵的出氣端固定安裝有導氣管。

優選的，所述冷卻室的內側固定設置有若干個冷卻管，所述冷卻室的一側上方固定設置有上循環管，所述冷卻室的一側下方固定設置有下循環管，所述冷卻室的下端固定設置有排液管，所述排液管的下側固定安裝有二號電閥門，所述排液管的下側設置有冷凝水筒，所述上料筒的內側設置有防堵組件。

優選的，所述防堵組件包括固定設置在上料筒內側的隔板，所述隔板的上端固定安裝有四組固定架，四組所述固定架之間固定設置有三組圓環，三組所述圓環上均固定設置有若干個輪軸，三組所述圓環與輪軸的內側開設有三組滑槽，三組所述滑槽的內側均滑動設置有T型圓環，三組所述T型圓環的上端均固定設置有若干個圓棒，所述蒸發筒的上側內壁固定安裝有電機，所述電機的后端固定設置有轉動軸，所述轉動軸的外側固定設置有三組齒輪，三組所述圓環的下端對應齒輪的位置均開設有開口，若干個所述輪軸的外側均套有卷收輪，若干個所述卷收輪的內側均開設有若干個導向槽，若干個所述卷收輪的外側均卷有鋼繩，若干個所述鋼繩的下端均固定連接有破渣錐。

優選的，若干個所述料筒與上料筒、下料筒內部相通，所述下料筒與蒸發筒內側底部固定連接，所述燃燒器的出火口與蒸發筒內部相通。

優選的，所述連接管與上料筒下側以及冷卻腔內部相通，所述氣泵固定安裝在蒸發筒上端，所述導氣管與上料筒的下側位置固定連接。

優選的，若干個所述冷卻管上下相互交錯設置，所述冷卻管與冷卻室內部相通。

優選的，所述上循環管、下循環管與冷卻室內部相通，所述排液管與冷凝水筒內部相通。

優選的，三組所述T型圓環的下端均開設有齒槽，所述圓棒活動設置在滑槽中，所述圓棒與導向槽相適配。

優選的，所述導向槽的為傾斜設置，所述破渣錐穿過隔板內側，三組所述齒輪穿過開口分別與三組T型圓環下端齒槽嚙合設置。

優選的，所述鋼繩的一端與卷收輪固定連接，若干個所述破渣錐分別對應若干個料筒上方。

與現有技術相比，本發明具有如下有益效果：

通過進水管將硫酸錳污水排入上料筒的內部，硫酸錳污水分別流入若干個料筒的內部，配合燃燒器的使用，對蒸發筒內部以及若干個料筒進行燃燒，而若干個料筒的使用，使燃燒的火焰更好以及快速對內部的污水進行加熱蒸發，加速處理效果，而對若干個料筒內部污水進行加熱，污水逐漸升溫，水分開始蒸發并形成蒸汽，而隨著水分的不斷蒸發，硫酸錳等物質逐漸析出并形成固體顆粒，沉淀、停留在下料筒與蒸發筒底部之間位置，后續通過一號電閥門排出排渣管，可方便將其固化后物質排出，而蒸汽通過連接管進入冷卻室的內部進行冷卻，而未及時冷卻的蒸汽，由氣泵的使用將其抽取，通過蒸汽管、導氣管排入上料筒的內部，有效進行環保循環處理。

蒸汽在進入冷卻腔中后，蒸汽從下向上流動，熱蒸汽與交錯設置的若干個冷卻管接觸、降溫，將蒸汽冷凝成清潔的水，成型的冷凝水從冷卻管上落下，通過二號電閥門打開排液管，由排液管導入冷凝水筒的內部進行冷卻水收集，可以再次利用或排放，而通過上循環管、下循環管與外接冷卻液水泵使用，冷卻液在冷卻室與若干個冷卻管中循環流動，配合若干個冷卻管的冷卻設置以及循環冷卻水的使用，增加與蒸汽的冷卻接觸，同時避免冷卻液溫度升高，較低對蒸汽冷卻效果。

在對硫酸錳污水加熱時，產生的硫酸錳等物質，可能粘在若干個料筒的內部，導致堵塞的可能，此時通過電機的使用，由轉動軸帶動三組齒輪進行旋轉，驅動嚙合的三組T型圓環在三組圓環的內部旋轉，通過上端設置的若干個圓棒，分別對應進入若干個導向槽的內部，配合導向槽的傾斜設置，旋轉的若干個圓棒分別驅動卷收輪在輪軸外側快速旋轉，快速放下卷收的鋼繩、破渣錐，進入若干個料筒的內部，從而撞落下料筒內壁粘住的物質，防止堵塞料筒內部，影響污水處理效果。

（發明人：胡智濤;李曉丹;董曦檁）
