公布日：2023.12.12

申請日：2023.09.26

分類號：C02F11/10(2006.01)I;C02F11/00(2006.01)I

摘要

本發明公開了一種具有多出氣結構的污泥熱解反應釜，包括底座，底座頂部水平設有圓筒形的反應釜，且反應釜的內壁上設置有第一螺旋葉片，反應釜的一端轉動插接有進料器，進料器位于反應釜內的底部開設有進料口。通過設有回料管，在熱解的過程中，未達標的污泥顆粒和金屬球能夠在撥板的作用下落入到回料管中，從而避免了未達標的污泥顆粒以及金屬球?qū)Ψ磻?yīng)釜的篩網部分產生阻擋，同時，進入到回料管中的污泥顆粒能夠在金屬球和第二螺旋葉片的作用下進行二次分散，并且由于未達標的污泥顆粒單獨被分隔在回料管中，此時反應釜內的熱量能夠更好地對該部分污泥顆粒進行加熱，從而加速了未達標污泥顆粒的分散和熱解操作。

權利要求書

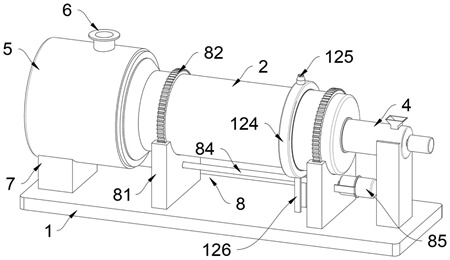

1.一種具有多出氣結構的污泥熱解反應釜，包括底座(1)，其特征在于：所述底座(1)頂部水平設有圓筒形的反應釜(2)，且反應釜(2)的內壁上設置有第一螺旋葉片(3)，所述反應釜(2)的一端轉動插接有進料器(4)，所述進料器(4)位于反應釜(2)內的底部開設有進料口，所述反應釜(2)的另一端轉動套接有分離套(5)，且分離套(5)的底部開設有排料口，所述分離套(5)的頂部連接有第一排氣管(6)，所述分離套(5)與進料器(4)的底部與底座(1)之間均固定連接有連接塊(7)，所述反應釜(2)的底部設置有驅動組件(8)；所述反應釜(2)靠近分離套(5)一端的內壁為篩網設計，且反應釜(2)的該端轉動插接有回料管(9)，所述回料管(9)的內壁上設置有第二螺旋葉片(10)，所述反應釜(2)和回料管(9)內均設有若干金屬球(18)，所述回料管(9)位于反應釜(2)外的一端與分離套(5)對應一側的內壁轉動連接，所述回料管(9)靠近分離套(5)一端的外圍設置有傳動組件(11)，所述回料管(9)的另一端連接有排氣組件(12)，且回料管(9)靠近排氣組件(12)一端的內壁上貫穿開設有若干連接孔，所述回料管(9)遠離分離套(5)一端的內壁上固定連接有環形擋板(13)，所述環形擋板(13)比連接孔更加靠近排氣組件(12)，所述回料管(9)與反應釜(2)篩網部分相對的表面開設有若干進料孔，所述反應釜(2)篩網部分的內壁上固定連接有若干撥板(14)，所述撥板(14)上貫穿開設有篩分孔，且篩分孔的直徑與反應釜(2)篩網部分的篩孔直徑相等，所述回料管(9)靠近分離套(5)的一端插接有導料板(15)，所述導料板(15)靠近分離套(5)的一側與分離套(5)固定連接，所述導料板(15)遠離分離套(5)的一側向下傾斜；所述回料管(9)的外壁上固定連接有多個攪拌桿(20)，多個所述攪拌桿(20)均勻分布在回料管(9)的表面；所述驅動組件(8)包括兩個支撐塊(81)，所述支撐塊(81)與底座(1)頂部固定連接，所述支撐塊(81)的頂部開設有弧形槽，所述弧形槽內轉動安裝有第一齒環(82)，所述第一齒環(82)固定套接在反應釜(2)上，所述弧形槽的底部槽壁上開設有凹槽，所述凹槽內設有第一齒輪(83)，所述第一齒輪(83)與第一齒環(82)底部的齒牙嚙合，兩個所述第一齒輪(83)之間垂直貫穿插接有同一個轉軸(84)，所述轉軸(84)轉動貫穿插接在兩個支撐塊(81)上，且轉軸(84)的一端連接有電機(85)；所述傳動組件(11)包括套管(111)，所述套管(111)套接在回料管(9)的外部，且套管(111)與反應釜(2)靠近分離套(5)的一側固定連接，所述套管(111)內壁上環形分布有齒牙，所述回料管(9)與套管(111)相對的位置固定套接有第二齒環(112)，所述套管(111)的內側與回料管(9)的外壁之間環形分布有多個第二齒輪(113)，所述第二齒輪(113)垂直轉動安裝在分離套(5)對應一側的內壁上，且第二齒輪(113)同時與第二齒環(112)以及套管(111)內壁上的齒牙嚙合；所述排氣組件(12)包括活動管(121)，所述活動管(121)轉動連接在回料管(9)遠離分離套(5)的一端，所述活動管(121)靠近進料器(4)一端的內壁上固定連接有漏斗形的防護板(122)，所述防護板(122)上貫穿開設有進氣口，且進氣口向活動環內凹陷，所述活動管(121)的外部垂直貫穿插接有多個連接管(123)，多個所述連接管(123)呈環形分布，所述連接管(123)遠離活動管(121)的一端貫穿插接在反應釜(2)的外壁上，所述反應釜(2)與多個所述連接管(123)相對的位置轉動套接有密封管(124)，所述密封管(124)與多個連接管(123)連通，且密封管(124)的頂部連接有第二排氣管(125)，所述密封管(124)的底部與底座(1)之間固定連接有連接桿(126)。

2.根據權利要求1所述的一種具有多出氣結構的污泥熱解反應釜，其特征在于：所述回料管(9)位于反應釜(2)內的部分轉動套接有固定環(16)，所述固定環(16)與反應釜(2)的內壁之間固定連接有固定桿(17)。

3.根據權利要求2所述的一種具有多出氣結構的污泥熱解反應釜，其特征在于：所述金屬球(18)的直徑小于連接孔與進料孔的直徑，且金屬球(18)的直徑大于篩分孔以及反應釜(2)篩網部分篩孔的直徑。

4.根據權利要求3所述的一種具有多出氣結構的污泥熱解反應釜，其特征在于：所述導料板(15)頂部前后側邊緣均設有擋條(19)，且擋條(19)的高度與金屬球(18)的直徑相匹配。

5.根據權利要求4所述的一種具有多出氣結構的污泥熱解反應釜，其特征在于：所述第一螺旋葉片(3)與第二螺旋葉片(10)的旋轉方向相同，且二者的葉片寬度均大于金屬球(18)的直徑。

6.根據權利要求5所述的一種具有多出氣結構的污泥熱解反應釜，其特征在于：所述環形擋板(13)的寬度大于第二螺旋葉片(10)的寬度，且環形擋板(13)的內側向靠近防護板(122)的一側凹陷。

發明內容

針對上述問題，本發明提供了一種具有多出氣結構的污泥熱解反應釜，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種具有多出氣結構的污泥熱解反應釜，包括底座，底座頂部水平設有圓筒形的反應釜，且反應釜的內壁上設置有第一螺旋葉片，反應釜的一端轉動插接有進料器，進料器位于反應釜內的底部開設有進料口，反應釜的另一端轉動套接有分離套，且分離套的底部開設有排料口，分離套的頂部連接有第一排氣管，分離套與進料器的底部與底座之間均固定連接有連接塊，反應釜的底部設置有驅動組件；

反應釜靠近分離套一端的內壁為篩網設計，且反應釜的該端轉動插接有回料管，回料管的內壁上設置有第二螺旋葉片，反應釜和回料管內均設有若干金屬球，回料管位于反應釜外的一端與分離套對應一側的內壁轉動連接，回料管靠近分離套一端的外圍設置有傳動組件，回料管的另一端連接有排氣組件，且回料管靠近排氣組件一端的內壁上貫穿開設有若干連接孔，回料管遠離分離套一端的內壁上固定連接有環形擋板，環形擋板比連接孔更加靠近排氣組件，回料管與反應釜篩網部分相對的表面開設有若干進料孔，反應釜篩網部分的內壁上固定連接有若干撥板，撥板上貫穿開設有篩分孔，且篩分孔的直徑與反應釜篩網部分的篩孔直徑相等，回料管靠近分離套的一端插接有導料板，導料板靠近分離套的一側與分離套固定連接，導料板遠離分離套的一側向下傾斜。

進一步的，驅動組件包括兩個支撐塊，支撐塊與底座頂部固定連接，支撐塊的頂部開設有弧形槽，弧形槽內轉動安裝有第一齒環，第一齒環固定套接在反應釜上，弧形槽的底部槽壁上開設有凹槽，凹槽內設有第一齒輪，第一齒輪與第一齒環底部的齒牙嚙合，兩個第一齒輪之間垂直貫穿插接有同一個轉軸，轉軸轉動貫穿插接在兩個支撐塊上，且轉軸的一端連接有電機。

進一步的，傳動組件包括套管，套管套接在回料管的外部，且套管與反應釜靠近分離套的一側固定連接，套管內壁上環形分布有齒牙，回料管與套管相對的位置固定套接有第二齒環，套管的內側與回料管的外壁之間環形分布有多個第二齒輪，第二齒輪垂直轉動安裝在分離套對應一側的內壁上，且第二齒輪同時與第二齒環以及套管內壁上的齒牙嚙合。

進一步的，排氣組件包括活動管，活動管轉動連接在回料管遠離分離套的一端，活動管靠近進料器一端的內壁上固定連接有漏斗形的防護板，防護板上貫穿開設有進氣口，且進氣口向活動環內凹陷，活動管的外部垂直貫穿插接有多個連接管，多個連接管呈環形分布，連接管遠離活動管的一端貫穿插接在反應釜的外壁上，反應釜與多個連接管相對的位置轉動套接有密封管，密封管與多個連接管連通，且密封管的頂部連接有第二排氣管，密封管的底部與底座之間固定連接有連接桿。

進一步的，回料管位于反應釜內的部分轉動套接有固定環，固定環與反應釜的內壁之間固定連接有固定桿。

進一步的，金屬球的直徑小于連接孔與進料孔的直徑，且金屬球的直徑大于篩分孔以及反應釜篩網部分篩孔的直徑。

進一步的，導料板頂部前后側邊緣均設有擋條，且擋條的高度與金屬球的直徑相匹配。

進一步的，第一螺旋葉片與第二螺旋葉片的旋轉方向相同，且二者的葉片寬度均大于金屬球的直徑。

進一步的，環形擋板的寬度大于第二螺旋葉片的寬度，且環形擋板的內側向靠近防護板的一側凹陷。

進一步的，回料管的外壁上固定連接有多個攪拌桿，多個攪拌桿均勻分布在回料管的表面。

本發明的技術效果和優點：

1、本發明通過設有回料管，在熱解的過程中，未達標的污泥顆粒和金屬球能夠在撥板的篩分作用下通過回料管上的進料孔落入到回料管中，從而避免了未達標的污泥顆粒以及金屬球?qū)Ψ磻?yīng)釜的篩網部分產生阻擋，同時，進入到回料管中的污泥顆粒能夠在金屬球和第二螺旋葉片的作用下進行二次分散，并且由于未達標的污泥顆粒單獨被分隔在回料管中，此時反應釜內的熱量能夠更好地對該部分污泥顆粒進行加熱，從而加速了未達標污泥顆粒的分散和熱解操作；

2、本發明通過設有排氣組件，當污泥在進料器的作用下進入到反應釜中后，由于初始狀態下污泥的含水量較高，此時污泥因加熱而產生的水汽一方面能夠沿著反應釜內部向第一排氣管的方向流動，并最終通過第一排氣管排出反應釜，另一方面，水汽還能夠通過防護板上的進氣口進入到活動管中，隨后，水汽能夠通過多個連接管進入到密封管中，最終水汽能夠通過密封管上的第二排氣管排出，從而配合第一排氣管提高了水汽的排出效率，避免因水汽排出不及時而降低污泥的干燥以及熱解效率。

（發明人：李藝;肖國華;田菲;周田;許杰;邵朝紅;劉波;江鈺;歐陽李黎;李泓曦）
