公布日：2023.12.22
申請日：2023.08.23
分類號：C02F3/28(2023.01)I;C02F3/32(2023.01)I;C02F3/34(2023.01)I
摘要
一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置及方法啊，它涉及一種低碳污水資源化裝置及方法。本發明為了解決厭氧膜生物反應器對低碳生活污水效能受限，產氫率低，資源浪費的問題。本發明所述裝置包括進水箱、輸水管路、第一蠕動泵、氣體收集裝置、輸氣管道、厭氧膜生物反應器、膜組件反應器、第二蠕動泵和微藻處理器；進水箱的出水口通過輸水管路與第一蠕動泵的進口連接，第一蠕動泵的出口與厭氧膜生物反應器的進口連接，膜組件反應器設置在厭氧膜生物反應器內，厭氧膜生物反應器的排氣口通過輸氣管道與氣體收集裝置連接，厭氧膜生物反應器的出水口通過管道與第二蠕動泵的進口連接。本發明屬于水污染治理技術領域。
權利要求書

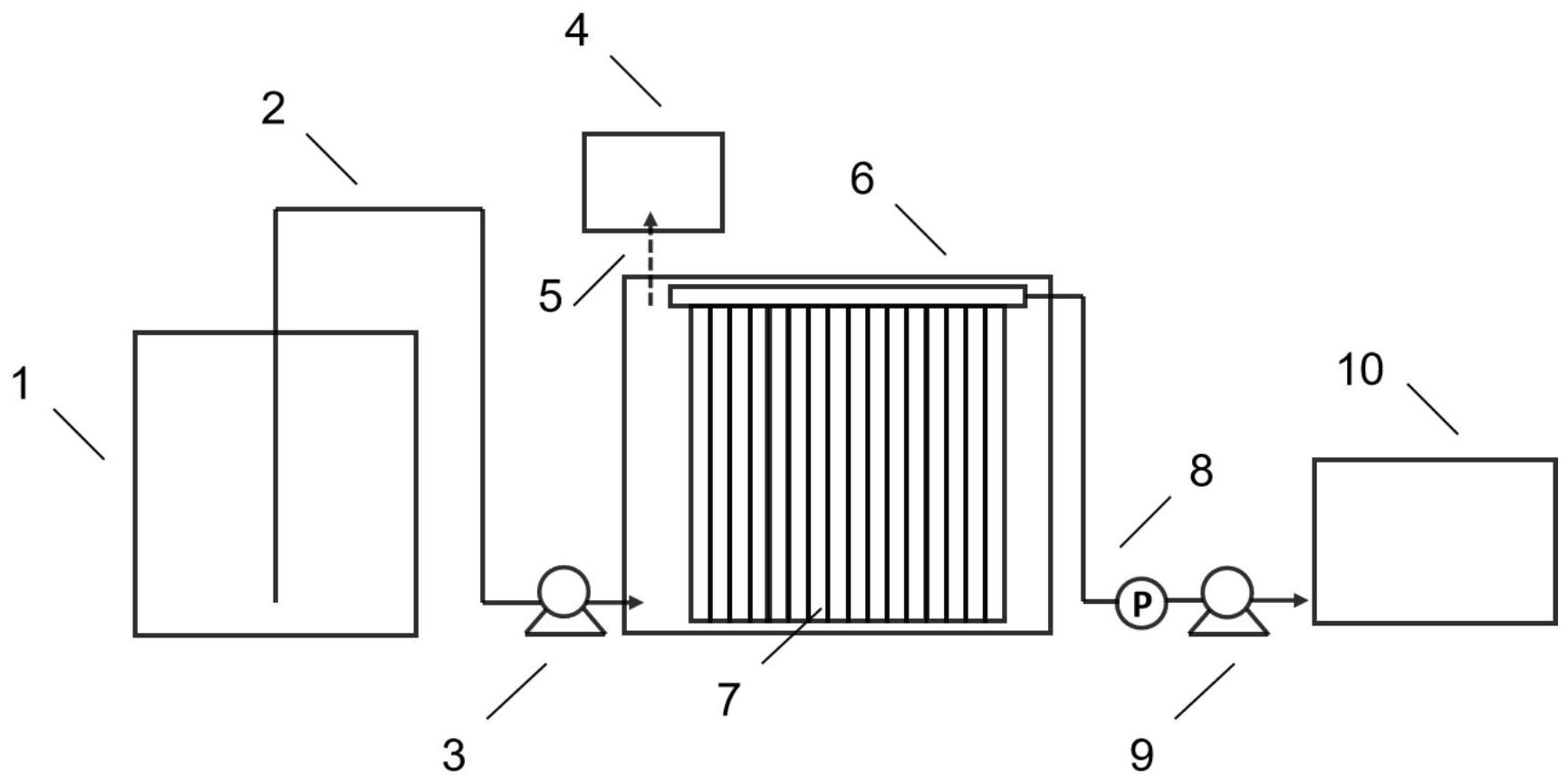

1.一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置，其特征在于：所述一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置包括進水箱(1)、輸水管路(2)、第一蠕動泵(3)、氣體收集裝置(4)、輸氣管道(5)、厭氧膜生物反應器(6)、膜組件反應器(7)、第二蠕動泵(9)和微藻處理器(10)；進水箱(1)的出水口通過輸水管路(2)與第一蠕動泵(3)的進口連接，第一蠕動泵(3)的出口與厭氧膜生物反應器(6)的進口連接，膜組件反應器(7)設置在厭氧膜生物反應器(6)內，厭氧膜生物反應器(6)的排氣口通過輸氣管道(5)與氣體收集裝置(4)連接，厭氧膜生物反應器(6)的出水口通過管道與第二蠕動泵(9)的進口連接，第二蠕動泵(9)的出口與微藻處理器(10)連接。
2.根據權利要求1所述的一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置，其特征在于：膜組件反應器(7)是平板陶瓷膜，所述陶瓷膜是氧化鋁制作的。
3.根據權利要求1所述的一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置，其特征在于：所述一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置還包括壓力表(8)；壓力表(8)設置在厭氧反應器(6)出水口與第二蠕動泵(9)進口連接的管道上。
4.根據權利要求1所述的一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置，其特征在于：所述厭氧膜生物反應器(6)內接種有乙醇桿菌YUAN-3。
5.根據權利要求1所述的一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置，其特征在于：所述微藻處理器(10)內接種小球藻。
6.一種利用權利要求1所述微藻耦合厭氧膜生物反應器的低碳污水資源化裝置實現低碳污水資源化的方法，其特征在于：所述一種微藻耦合厭氧膜生物反應器的低碳污水資源化方法是通過如下步驟實現的：步驟一、第一蠕動泵(3)將水箱(1)中的待處理污水通入含有膜組件反應器(7)的厭氧膜生物反應器(6)內；步驟二、第二蠕動泵(9)將厭氧膜生物反應器(6)內的穩定水通入微藻處理器(10)內。
7.根據權利要求6所述的一種微藻耦合厭氧膜生物反應器的低碳污水資源化方法，其特征在于：厭氧膜生物反應器(6)的水力停留時間為十二小時。
8.根據權利要求6所述的一種微藻耦合厭氧膜生物反應器的低碳污水資源化方法，其特征在于：乙醇桿菌YUAN-3在35℃、150rpm恒溫?fù)u床中培養至二～三代后接入?yún)捬跄ど锓磻?yīng)器(6)內。
發明內容
本發明為解決厭氧膜生物反應器對低碳生活污水效能受限，產氫率低，資源浪費的問題，進而提出一種微藻耦合厭氧膜生物反應器的低碳污水資源化裝置及方法。
本發明為解決上述問題采取的技術方案是：本發明所述裝置包括進水箱、輸水管路、第一蠕動泵、氣體收集裝置、輸氣管道、厭氧膜生物反應器、膜組件反應器、第二蠕動泵和微藻處理器；進水箱的出水口通過輸水管路與第一蠕動泵的進口連接，第一蠕動泵的出口與厭氧膜生物反應器的進口連接，膜組件反應器設置在厭氧膜生物反應器內，厭氧膜生物反應器的排氣口通過輸氣管道與氣體收集裝置連接，厭氧膜生物反應器的出水口通過管道與第二蠕動泵的進口連接，第二蠕動泵的出口與微藻處理器連接。
進一步的，膜組件反應器是平板陶瓷膜，所述陶瓷膜是氧化鋁制作的。
進一步的，本發明所述裝置還包括壓力表；壓力表設置在厭氧反應器出水口與第二蠕動泵進口連接的管道上。
進一步的，所述厭氧膜生物反應器內接種有乙醇桿菌YUAN-3。
進一步的，所述微藻處理器內接種小球藻。
本發明所述方法的步驟為：
步驟一、第一蠕動泵將水箱中的待處理污水通入含有膜組件反應器的厭氧膜生物反應器內；
步驟二、第二蠕動泵將厭氧膜生物反應器內的穩定水通入微藻處理器內。
進一步的，厭氧膜生物反應器的水力停留時間為十二小時。
進一步的，乙醇桿菌YUAN-3在35℃、150rpm恒溫?fù)u床中培養至二～三代后接入?yún)捬跄ど锓磻?yīng)器內。
本發明的有益效果是：1、本發明在傳統厭氧微生物膜反應器的基礎上，加入YUAN-3菌種進行優化，同時耦合微藻處理工藝。YUAN-3對于產甲烷菌有一定抑制作用，因此與傳統的厭氧微生物膜反應器相比，可大大減少溫室氣體甲烷的排放，同時產生氫氣及乙醇乙酸，在提升污水處理效率的同時減少碳排放，實現資源的回收；
2、本發明的微藻處理器的耦合使得難以在厭氧環境下被處理的氨氮和磷酸鹽得以實現降解，實現了污水的深度處理，進一步地，作為有前途的第三代可再生和可持續的生物能源，小球藻在厭氧微生物膜反應器的穩定出水中長勢良好，這使得污水中的資源進一步得到了利用。
（發明人：肖文智;邢德峰;閔瑞;王銘麒;邱頡;郗瑞雨）
