公布日：2022.04.12
申請日：2021.12.30
分類號：C12N1/20(2006.01)I;C12P3/00(2006.01)I;C12M1/107(2006.01)I;C12M1/00(2006.01)I;C12M1/02(2006.01)I;C12M1/38(2006.01)I;C12M1/36(2006.01)I;H01M8/
0612(2016.01)I;C02F11/04(2006.01)I;C12R1/145(2006.01)N
摘要
一種基于污泥發酵制氫供氫燃料電池發電的裝置及方法，該裝置包括污泥厭氧發酵模塊、水洗模塊、堿洗模塊和吸附模塊；其中，污泥厭氧發酵模塊用于利用梭菌ClostridiumP21，通過底物和輔料的液體培養基發酵并設置pH值恒定為大于7以及發酵溫度為大于40℃，產出含有氫氣的混合氣，其中，所述混合氣僅含有98％純度以上的氫氣、二氧化碳和酸性氣體；所述梭菌ClostridiumP21為桿狀嗜堿性梭菌；其中，所述底物包括所述活性污泥；所述輔料包括磷酸鹽復合液。因此，本發明可以在高溫及高堿性條件下發酵活性污泥以生產純度超過98％氫氣，且該高純度的氫氣經處理后給氫電燃料電池供電。
權利要求書
1.一種基于活性污泥發酵制氫供氫燃料電池的裝置，所述活性污泥包括有機質、營養物質、微生物和水分；其特征在于，包括：污泥厭氧發酵模塊，用于利用梭菌ClostridiumP21，通過底物和輔料的液體培養基發酵并設置pH值恒定為大于7以及發酵溫度為大于40℃，產出含有氫氣的混合氣，其中，所述混合氣僅含有98％純度以上的氫氣、二氧化碳和酸性氣體；所述梭菌ClostridiumP21為桿狀嗜堿性梭菌；其中，所述底物包括所述活性污泥；所述輔料包括磷酸鹽復合液；水洗模塊，接收所述混合氣，并洗去所述混合氣中的懸浮顆粒；堿洗模塊，用于通過中和去除所述混合氣中的二氧化碳和酸性氣體；吸附模塊，其通過活性炭吸附，去除所述混合氣中的異味，并輸出所述混合氣給氫燃料電池模塊供電。
2.根據權利要求1所述的基于活性污泥發酵制氫供氫燃料電池的裝置，其特征在于，所述污泥厭氧發酵模塊包括：發酵罐；上料模塊，位于所述發酵罐的上端，用于定時定量間斷地將包括底物和輔料的液體培養基以及所述梭菌ClostridiumP21母液放入所述發酵罐；其中，所述底物為用于發酵產氫的所述活性污泥中所包括的碳水化合物、蛋白質、脂肪、糖、油脂、酸和/或有機酸類物質，所述輔料還包括所述活性污泥中所包括的營養物質；所述營養物質為氮鹽、磷鹽和/或鉀鹽；去氧模塊，用于將惰性氣體或二氧化碳氣體從發酵罐底部吹掃所述液體培養基以去除所述液體培養基中殘存的氧氣；溫度控制模塊，用于將所述液體培養基放入具有攪拌器的發酵罐中，設置發酵溫度為50℃-80℃之間的一個溫度；PH值控制模塊，用于通過酸溶液和堿性溶液控制所述發酵罐在發酵周期內的pH值恒定為8-12中的一個值；殘料輸出模塊，位于所述發酵罐的下部，用于將發酵殘渣定時定量間斷地從下料口輸出。
3.根據權利要求1所述的基于活性污泥發酵制氫供氫燃料電池的裝置，其特征在于，還包括預處理模塊，用于在上料前去除所述活性污泥中的重金屬和/或無機鹽；其中，所述無機鹽為硅氧化物、鐵氧化物、鋁氧化物、鈣氧化物和/或鹽。
4.一種基于活性污泥發酵制氫供氫燃料電池的方法，采用權利要求1-3任意一個所述的裝置，其特征在于，包括如下步驟：步驟S1：定時定量間斷地將包括底物和輔料的液體培養基以及所述梭菌ClostridiumP21母液放入所述發酵罐；利用梭菌ClostridiumP21，通過活性污泥發酵并設置pH值恒定為大于7以及發酵溫度為大于40℃，產出含有氫氣的混合氣，且定時定量間斷地將發酵殘渣從下料口輸出；其中，所述混合氣僅含有98％純度以上的氫氣、二氧化碳和酸性氣體；所述梭菌ClostridiumP21為桿狀嗜堿性梭菌；所述底物為用于發酵產氫的所述活性污泥中所包括的碳水化合物、蛋白質、脂肪、糖、油脂、酸和/或有機酸類物質，所述輔料包括磷酸鹽復合液和所述活性污泥中所包括的營養物質；所述營養物質為氮鹽、磷鹽和/或鉀鹽；步驟S2：接收所述混合氣，并洗去所述混合氣中的懸浮顆粒；步驟S3：通過中和去除所述混合氣中的二氧化碳和酸性氣體；步驟S4：通過活性炭吸附，去除所述混合氣中的異味，并輸出所述混合氣給氫燃料電池模塊供電。
5.根據權利要求4所述的活性污泥發酵制氫供電燃料電池的方法，其特征在于，所述活性污泥還包括重金屬和/或無機鹽，在執行步驟S1之前，還包括步驟S0用于去除重金屬和/或無機鹽；其中，所述無機鹽為硅氧化物、鐵氧化物、鋁氧化物、鈣氧化物和/或鹽。
6.根據權利要求4所述的活性污泥發酵制氫供電燃料電池的方法，其特征在于，在步驟S1中：配置每升所述液體培養基包括50克的所述底料；配置每升所述液體培養基的所述磷酸鹽復合液包含：1.4g磷酸二氫鉀，1.1g磷酸氫二鉀，2g硫酸銨，0.5g硫酸鎂，10g酵母抽提物，10g嗎啉乙磺酸，40mg氨三乙酸，20mg一水硫酸錳，16mg六水硫酸亞鐵銨，4mg六水氯化鈷，0.04mg七水硫酸鋅，0.4mg二水氯化銅，0.4mg六水氯化鎳，0.4mg鉬酸鈉，0.4mg硒酸鈉，0.4mg鎢酸鈉，以及0.3g半胱氨酸；所述梭菌ClostridiumP21母液為10mL。
7.根據權利要求1所述的活性污泥發酵制氫供電燃料電池的方法，其特征在于，在步驟S1中，還包括對所述發酵罐采用惰性氣體或二氧化碳進行吹掃。
8.根據權利要求4所述的活性污泥發酵制氫供電燃料電池的方法，其特征在于，在步驟S1中，所述定時定量間斷地上料和下料為每隔一預定的時間，將10％的底物和輔料的液體培養基以及所述梭菌ClostridiumP21母液放入所述發酵罐，以及同時將不大于10％的發酵殘渣從下料口輸出。
9.根據權利要求4所述的活性污泥發酵制氫供電燃料電池的方法，其特征在于，在步驟S1中，所述pH值恒定調節通過所述酸溶液為濃度2M的鹽酸溶液，以及所述堿性溶液為5M的氫氧化鈉溶液。
10.根據權利要求4-9任意一個所述的活性污泥發酵制氫供電燃料電池的方法，其特征在于，所述發酵溫度為60℃，所述pH值恒定為10.5。
發明內容
本發明的目的在于提供一種基于活性污泥發酵制氫供氫燃料電池的裝置及方法，其可以在高溫及高堿性條件下發酵活性污泥以生產純度超過98％氫氣，且該高純度的氫氣經處理后給氫燃料電池供電。
為實現上述目的，本發明的技術方案如下：

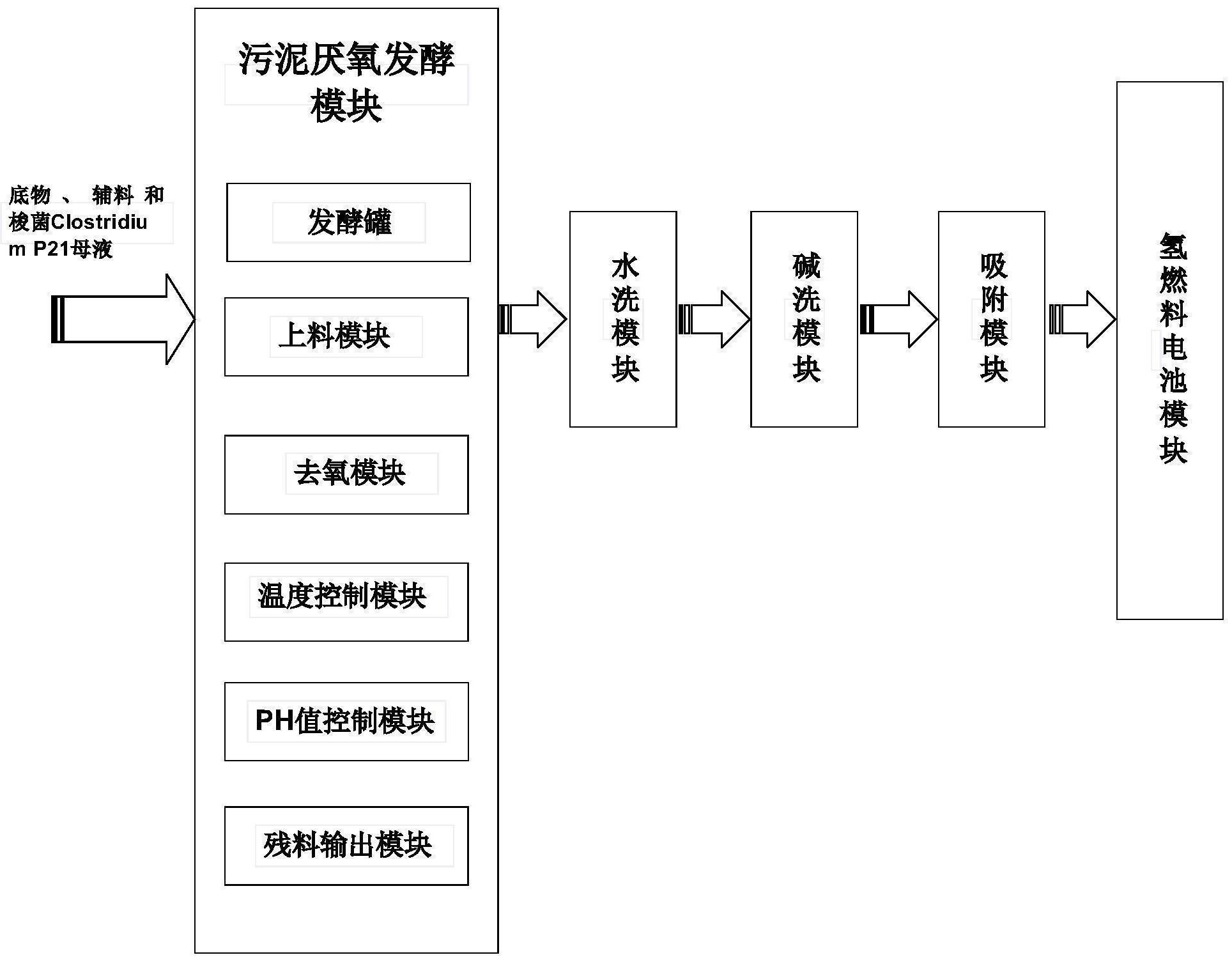

一種基于活性污泥發酵制氫供氫燃料電池的裝置，所述活性污泥包括有機質、營養物質、微生物和水分；其特征在于，包括：
污泥厭氧發酵模塊，用于利用梭菌ClostridiumP21，通過底物和輔料的液體培養基發酵并設置pH值恒定為大于7以及發酵溫度為大于40℃，產出含有氫氣的混合氣，其中，所述混合氣僅含有98％純度以上的氫氣、二氧化碳和酸性氣體；所述梭菌ClostridiumP21為桿狀嗜堿性梭菌；其中，所述底物包括所述活性污泥；所述輔料包括磷酸鹽復合液；
水洗模塊，接收所述混合氣，并洗去所述混合氣中的懸浮顆粒；
堿洗模塊，用于通過中和去除所述混合氣中的二氧化碳和酸性氣體；
吸附模塊，其通過活性炭吸附，去除所述混合氣中的異味，并輸出所述混合氣給氫燃料電池模塊供電。
進一步地，所述污泥厭氧發酵模塊包括：
發酵罐；
上料模塊，位于所述發酵罐的上端，用于定時定量間斷地將包括底物和輔料的液體培養基以及所述梭菌ClostridiumP21母液放入所述發酵罐；其中，所述底物為用于發酵產氫的所述活性污泥中所包括的碳水化合物、蛋白質、脂肪、糖、油脂、酸和/或有機酸類物質，所述輔料還包括所述活性污泥中所包括的營養物質；所述營養物質為氮鹽、磷鹽和/或鉀鹽；
去氧模塊，用于將惰性氣體或二氧化碳氣體吹掃所述液體培養基以去除所述液體培養基中殘存的氧氣；
溫度控制模塊，用于將所述液體培養基放入具有攪拌器的發酵罐中，設置發酵溫度為50℃-80℃之間的一個溫度；
PH值控制模塊，用于通過酸溶液和堿性溶液控制所述發酵罐在發酵周期內的pH值恒定為8-12中的一個值；
殘料輸出模塊，位于所述發酵罐的下部，用于將發酵殘渣定時定量間斷地從下料口輸出。
進一步地，所述的基于活性污泥發酵制氫供氫燃料電池的裝置，其特還包括預處理模塊，用于在上料前去除所述活性污泥中的重金屬和/或無機鹽；其中，所述無機鹽為硅氧化物、鐵氧化物、鋁氧化物、鈣氧化物和/或鹽。
為實現上述目的，本發明的又一技術方案如下：
一種基于活性污泥發酵制氫供氫燃料電池的方法，采用上述的裝置，其包括如下步驟：
步驟S1：定時定量間斷地將包括底物和輔料的液體培養基以及所述梭菌ClostridiumP21母液放入所述發酵罐；利用梭菌ClostridiumP21，通過活性污泥發酵并設置pH值恒定為大于7以及發酵溫度為大于40℃，產出含有氫氣的混合氣，且定時定量間斷地將發酵殘渣從下料口輸出；其中，所述混合氣僅含有98％純度以上的氫氣、二氧化碳和酸性氣體；所述梭菌ClostridiumP21為桿狀嗜堿性梭菌；所述底物為用于發酵產氫的所述活性污泥中所包括的碳水化合物、蛋白質、脂肪、糖、油脂、酸和/或有機酸類物質，所述輔料包括磷酸鹽復合液和所述活性污泥中所包括的營養物質；所述營養物質為氮鹽、磷鹽和/或鉀鹽；
步驟S2：接收所述混合氣，并洗去所述混合氣中的懸浮顆粒；
步驟S3：通過中和去除所述混合氣中的二氧化碳和酸性氣體；
步驟S4：通過活性炭吸附，去除所述混合氣中的異味，并輸出所述混合氣給氫燃料電池模塊供電。
進一步地，所述活性污泥還包括重金屬和/或無機鹽，在執行步驟S1之前，還包括步驟S0用于去除重金屬和/或無機鹽；其中，所述無機鹽為硅氧化物、鐵氧化物、鋁氧化物、鈣氧化物和/或鹽。
進一步地，在步驟S1中：
配置每升所述液體培養基包括50克的所述底料；
配置每升所述液體培養基的所述磷酸鹽復合液包含：
1.4g磷酸二氫鉀，1.1g磷酸氫二鉀，2g硫酸銨，0.5g硫酸鎂，10g酵母抽提物，10g嗎啉乙磺酸，40mg氨三乙酸，20mg一水硫酸錳，16mg六水硫酸亞鐵銨，4mg六水氯化鈷，0.04mg七水硫酸鋅，0.4mg二水氯化銅，0.4mg六水氯化鎳，0.4mg鉬酸鈉，0.4mg硒酸鈉，0.4mg鎢酸鈉，以及0.3g半胱氨酸；
所述梭菌ClostridiumP21母液為10mL。
進一步地，在步驟S1中，還包括對所述液體培養基采用惰性氣體或二氧化碳進行吹掃，較佳地，惰性氣體為高純氮氣。
進一步地，在步驟S1中，所述定時定量間斷地上料和下料為每隔一預定的時間，將10％的底物和輔料的液體培養基以及所述梭菌ClostridiumP21母液放入所述發酵罐，以及同時將不大于10％的發酵殘渣從下料口輸出。
進一步地，在步驟S1中，所述pH值恒定調節通過所述酸溶液為濃度2M的鹽酸溶液，以及所述堿性溶液為5M的氫氧化鈉溶液。
進一步地，所述發酵溫度為60℃，所述pH值恒定為10.5。
從上述技術方案可以看出，本發明的活性污泥發酵制氫供電燃料電池的方法，具有如下有益效果：
①.采用上述嗜堿性梭菌種(梭菌ClostridiumP21)，可以實現活性污泥發酵制氫供電燃料電池的可能性，且產率和能量轉換效率高；
②.產出的氫氣中僅含有二氧化碳，基本不含有硫化物、氮氧化物、一氧化碳和甲烷等雜氣，使氫氣提純非常容易，很好地解決了氫燃料電池在工業應用中的安全性問題；
③.利用所述活性污泥(廢物)制備高附加值的清潔能源，成本非常低，又為環保做出了貢獻。
（發明人：胡鵬;丁大偉）
