公布日：2022.04.12
申請日：2021.12.24
分類號：C02F1/52(2006.01)I;C02F9/04(2006.01)I;C02F101/10(2006.01)N;C02F101/20(2006.01)N
摘要
本發明提供的自適應變循環顆粒污泥水處理器，通過第一加速管和第二加速管的組合，可以有效地實現在不外設其他動力設備的前提下，實現對進入到殼體內部的水體的加速操作。通過設置第一擋罩，當通過中心反應筒向上流出的水體與第一擋罩發生撞擊后會發生變向并朝向來流方向回流，讓水流從第一擋罩流出后會進入到第二擋罩中并再次進行上浮，同時由于設置有環狀罩體，此時上升的水流將朝向兩個方向發生分流，一支分流將繼續進行上升，另一支分流將流入到第二擋罩與環狀罩體之間的區域中，并朝向水體加速裝置部位流動，進而新一輪的循環。通過上述的技術特征的組合，可以有效地提高污泥自身的利用效率。
權利要求書

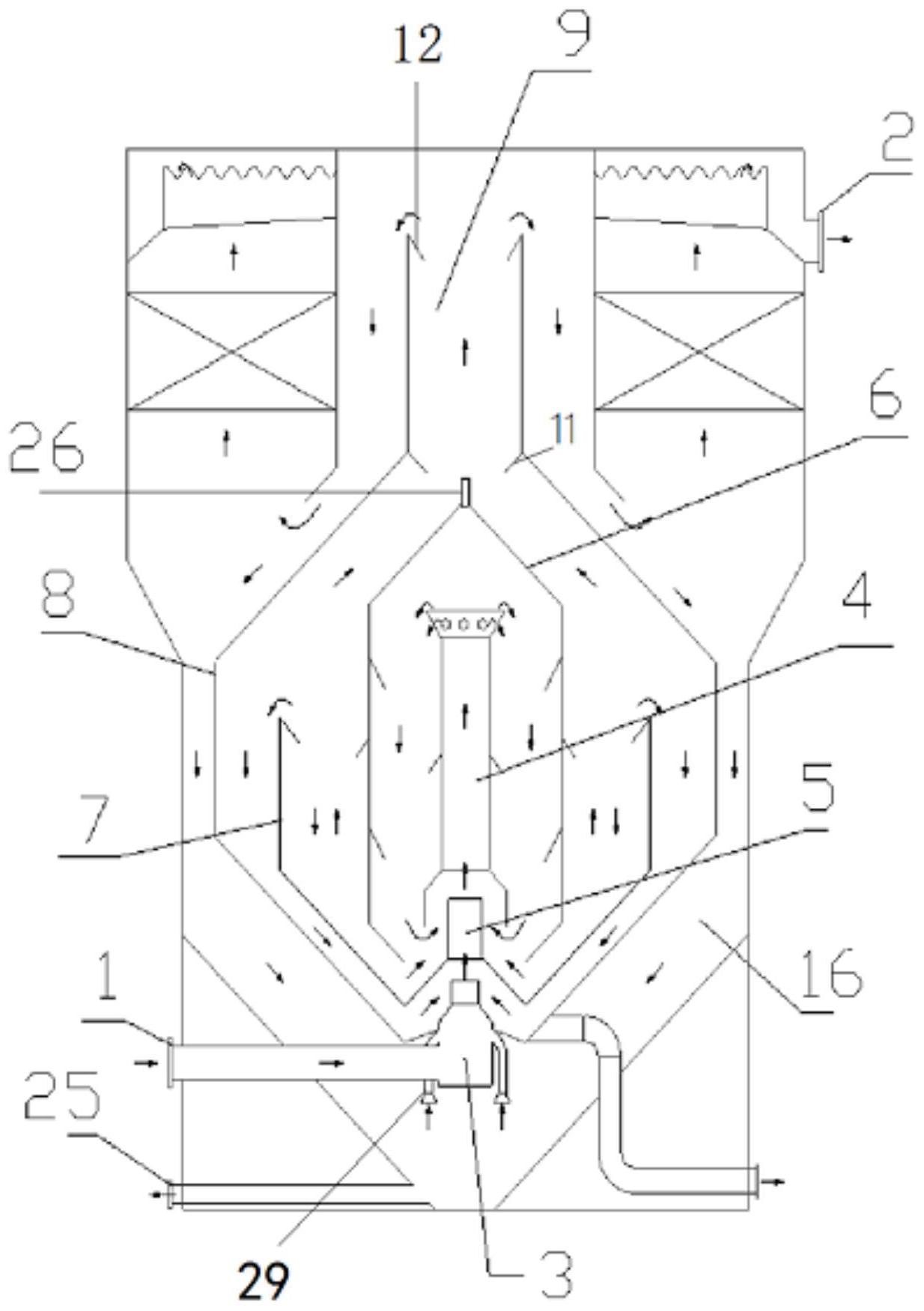

1.一種自適應變循環顆粒污泥水處理器，其特征在于，包括：殼體，其上設置有進水部和出水部；中心反應筒(4)，設置在所述殼體內部，所述中心反應筒內部形成有絮凝反應區；水體加速裝置，位于所述殼體內部并與所述進水部下游，所述水體加速裝置的出水口朝向所述中心反應筒設置，所述水體加速裝置包括：第一加速管(3)，設置在所述進水部的下游，所述第一加速管的至少一部分的內徑發生減��；第二加速管(5)，設置在所述第一加速管的下游，所述第二加速管的至少一部分的內徑發生減��；第一擋罩，設置在所述中心反應筒外側，所述第一擋罩的頂部呈封閉狀設置；環狀罩體(8)，底部連接在所述第一加速管上，所述環狀罩體的的上部設置有頂部開口。
2.根據權利要求1所述的自適應變循環顆粒污泥水處理器，其特征在于，還包括：第二擋罩(7)，設置在所述第二加速管(5)上，所述第二擋罩設置在所述環狀罩體與所述第一擋罩(6)之間。
3.根據權利要求2所述的自適應變循環顆粒污泥水處理器，其特征在于，所述頂部開口上設置有導向筒(9)。
4.根據權利要求3所述的自適應變循環顆粒污泥水處理器，其特征在于，還包括若干導流管，所述導流管的進水端與所述環狀罩體相連通，出水端延伸至所述導向筒內部，若干所述出水端均朝向順時針或逆時針?lè)较蜓由臁?/span>
5.根據權利要求3-4任一所述的自適應變循環顆粒污泥水處理器，其特征在于，所述環狀罩體與所述導向筒相連接的部位設置有若干第一擋水板，所述第一擋水板朝向所述環狀罩體方向延伸。
6.根據權利要求5所述的自適應變循環顆粒污泥水處理器，其特征在于，所述導向筒的內壁上設置有若干沿高度方向設置的第二擋水板。
7.根據權利要求1-4任一所述的自適應變循環顆粒污泥水處理器，其特征在于，還包括第三擋罩(13)，設置在所述第一擋罩的外側，所述第三擋罩的頂部朝向遠離軸向中心的方向延伸。
8.根據權利要求7所述的自適應變循環顆粒污泥水處理器，其特征在于，所述第一擋罩位于所述第三擋罩下方的部位設置有若干第三擋水板(14)，所述第三擋水板朝向遠離第一擋罩的方向傾斜。
9.根據權利要求7所述的自適應變循環顆粒污泥水處理器，其特征在于，所述環狀罩體位于所述第三擋罩的上方設置有第四擋水板。
10.根據權利要求1所述的自適應變循環顆粒污泥水處理器，其特征在于，所述環狀罩體與所述殼體內壁之間設置有下泥通道(16)，所述下泥通道與排泥口(17)相連通，所述下泥通道中設置有擋泥部(18)，所述擋泥部上設置有過泥孔(181)。
11.根據權利要求10所述的自適應變循環顆粒污泥水處理器，其特征在于，所述擋泥部呈環狀設置。
12.根據權利要求1所述的自適應變循環顆粒污泥水處理器，其特征在于，所述環狀罩體與所述第一擋罩之間設置有環狀擋水板(19)，所述環狀擋水板上設置有過水部(191)。
13.根據權利要求12所述的自適應變循環顆粒污泥水處理器，其特征在于，所述環狀擋水板與所述第一擋罩之間設置有縫隙，所述縫隙形成所述過水部。
14.根據權利要求1所述的自適應變循環顆粒污泥水處理器，其特征在于，還包括：過濾殼(20)，設置在所述殼體的內壁上，所述過濾殼與所述殼體之間形成過濾腔，所述殼體上與所述過濾腔相對應的部位設置有凈水出水口；過濾組件，設置在所述過濾腔中，所述過濾組件中設置有過濾材料；引水管(22)，一端與所述出水部相連通，另一端作用在所述過濾組件的上游；導水管(23)，一端作用在所述過濾組件的下游，另一端與所述凈水出水口相通。
15.根據權利要求14所述的自適應變循環顆粒污泥水處理器，其特征在于，還包括：分隔板(24)，用以將所述過濾腔分割成凈水區及污水區，所述分隔板上設置有適于所述導水管(23)穿過的過孔。
發明內容
因此，本發明要解決的技術問題在于克服現有技術中的自適應變循環顆粒污泥水處理器中流出的水，其水體質量仍無法充分滿足水質要求的缺陷。
為此，本發明提供一種自適應變循環顆粒污泥水處理器，包括：殼體，其上設置有進水部和出水部；中心反應筒，設置在所述殼體內部，所述中心反應筒內部形成有絮凝反應區；水體加速裝置，位于所述殼體內部并與所述進水部下游，所述水體加速裝置的出水口朝向所述中心反應筒設置，所述水體加速裝置包括：第一加速管，設置在所述進水部的下游，所述第一加速管的至少一部分的內徑發生減�。坏诙铀俟�，設置在所述第一加速管的下游，所述第二加速管的至少一部分的內徑發生減��；第一擋罩，設置在所述中心反應筒外側，所述第一擋罩的頂部呈封閉狀設置；環狀罩體，底部連接在所述第一加速管上，所述環狀罩體的的上部設置有頂部開口。
本發明提供的自適應變循環顆粒污泥水處理器，還包括：第二擋罩，設置在所述第二加速管上，所述第二擋罩設置在所述環狀罩體與所述第一擋罩之間。
本發明提供的自適應變循環顆粒污泥水處理器，所述頂部開口上設置有導向筒。
本發明提供的自適應變循環顆粒污泥水處理器，還包括若干導流管，所述導流管的進水端與所述環狀罩體相連通，出水端延伸至所述導向筒內部，若干所述出水端均朝向順時針或逆時針?lè)较蜓由臁?/span>
本發明提供的自適應變循環顆粒污泥水處理器，所述環狀罩體與所述導向筒相連接的部位設置有若干第一擋水板，所述第一擋水板朝向所述環狀罩體方向延伸。
本發明提供的自適應變循環顆粒污泥水處理器，所述導向筒的內壁上設置有若干沿高度方向設置的第二擋水板。
本發明提供的自適應變循環顆粒污泥水處理器，還包括第三擋罩，設置在所述第一擋罩的外側，所述第三擋罩的頂部朝向遠離軸向中心的方向延伸。
本發明提供的自適應變循環顆粒污泥水處理器，所述第一擋罩位于所述第三擋罩下方的部位設置有若干第三擋水板，所述第三擋水板朝向遠離第一擋罩的方向傾斜。
本發明提供的自適應變循環顆粒污泥水處理器，所述環狀罩體位于所述第三擋罩的上方設置有第四擋水板。
本發明提供的自適應變循環顆粒污泥水處理器，所述環狀罩體與所述殼體內壁之間設置有下泥通道，所述下泥通道與排泥口相連通，所述下泥通道中設置有擋泥部，所述擋泥部上設置有過泥孔。
本發明提供的自適應變循環顆粒污泥水處理器，所述擋泥部呈環狀設置。
本發明提供的自適應變循環顆粒污泥水處理器，所述環狀罩體與所述第一擋罩之間設置有環狀擋水板，所述環狀擋水板上設置有過水部。
本發明提供的自適應變循環顆粒污泥水處理器，所述環狀擋水板與所述第一擋罩之間設置有縫隙，所述縫隙形成所述過水部。
本發明提供的自適應變循環顆粒污泥水處理器，還包括：過濾殼，設置在所述殼體的內壁上，所述過濾殼與所述殼體之間形成過濾腔，所述殼體上與所述過濾腔相對應的部位設置有凈水出水口；過濾組件，設置在所述過濾腔中，所述過濾組件中設置有過濾材料；引水管，一端與所述出水部相連通，另一端作用在所述過濾組件的上游；導水管，一端作用在所述過濾組件的下游，另一端與所述凈水出水口相通。
本發明提供的自適應變循環顆粒污泥水處理器，還包括：分隔板，用以將所述過濾腔分割成凈水區及污水區，所述分隔板上設置有適于所述導水管穿過的過孔。
本發明技術方案，具有如下優點：
1.本發明提供的自適應變循環顆粒污泥水處理器，水體加速裝置位于所述殼體內部并與所述進水部下游，所述水體加速裝置的出水口朝向所述中心反應筒設置，所述水體加速裝置包括：第一加速管，設置在所述進水部的下游，所述第一加速管的至少一部分的內徑發生減�。坏诙铀俟�，設置在所述第一加速管的下游，所述第二加速管的至少一部分的內徑發生減小；第一擋罩，設置在所述中心反應筒外側，所述第一擋罩的頂部呈封閉狀設置；環狀罩體，底部連接在所述第一加速管上，所述環狀罩體的的上部設置有頂部開口。
本發明中，通過第一加速管和第二加速管的組合，可以有效地實現在不外設其他動力設備的前提下，實現對進入到殼體內部的水體的加速操作。
通過設置第一擋罩，當通過中心反應筒向上流出的水體與第一擋罩發生撞擊后會發生變向并朝向來流方向回流，同時由于設置有環狀罩體，使得通過第一擋罩流出的水體在環狀罩體的引流下繼續向上流動，通過上述的技術特征的組合，可以有效地提高污泥與污水在整個設備中的相互作用時間，進而提高污泥自身的利用效率。
進一步地，通過限制水流的不斷分流，可以將水流中的泥與水、泥與泥之間發生進一步的碰撞混合反應，使污泥逐漸形成質量更大，密度更高顆粒泥，從而更加有效地實現泥水分離，進而提高對污水的凈化效率。
2.本發明提供的自適應變循環顆粒污泥水處理器，進入到殼體內部的污水和藥物進行反應后，其凈化得到的水會通過出水部流出，通過設置引水管，其自身可以將出水部流出的凈化得到的水引導至過濾組件中，進行進一步的過濾操作。經過過濾組件的進一步凈化作用后，所得到的水將進入到導水管中，然后導水管進一步將水引導至凈水出水口位置，從而實現凈化操作。通過在殼體內部設置過濾腔，可以有效地利用殼體的內部空間，使得自適應變循環顆粒污泥水處理器在具備基本凈水功能的基礎上，還可以實現對水的進一步凈化操作。
3.本發明提供的自適應變循環顆粒污泥水處理器，還包括：分隔板，設置在所述過濾腔內部，用以將所述過濾腔分割成凈水區及污水區，所述分隔板上設置有適于所述導水管穿過的過孔。
通過設置分隔板，可以將凈水和污水進行分隔，在污水區內部進行污水的凈化操作，然后通過導水管將凈化得到的凈水轉移至凈水區中進行蓄納，并進一步通過凈水出水口流出至外界。
4.本發明提供的自適應變循環顆粒污泥水處理器，還包括若干導流管，所述導流管的進水端與所述環狀罩體相連通，出水端延伸至所述導向筒內部，若干所述出水端均朝向順時針或逆時針?lè)较蜓由臁?/span>
通過限制多個導流管的出水端朝向順時針或逆時針進行延伸，使得進入導向筒中的水流發生旋轉并形成旋轉布水，使水旋轉上升，有利于污泥顆粒的碰撞增大，且最大程度的增加了污泥與藥物在導流管之間的停留時間，從而增大反應效率并提高對藥物的利用率。
5.本發明提供的自適應變循環顆粒污泥水處理器，還包括第三擋罩，設置在所述第一擋罩的外側，所述第三擋罩的頂部朝向遠離軸向中心的方向延伸，所述第一擋罩位于所述第三擋罩下方的部位設置有若干第三擋水板，所述第三擋水板朝向遠離第一擋罩的方向傾斜。
通過限定第三擋罩頂部朝向遠離軸向中心方向延伸，并通過第三擋罩與第三擋水板的組合，可以使得上升至第三擋罩部位的水流可以在第三擋罩頂部與第三擋水板之間的縫隙進行分流，一部分質量較大的泥向下流動至第三擋罩與第一擋罩之間的區域中并再次進入到水體加速裝置中進行循環；另一部分質量較輕的水體將向上進入到上部區域并進行排出，從而有效地實現泥水分離。
6.本發明提供的自適應變循環顆粒污泥水處理器，所述環狀罩體與所述殼體內壁之間設置有下泥通道，所述下泥通道與排泥口相連通，所述下泥通道中設置有擋泥部，所述擋泥部上設置有過泥孔。
通過下泥通道與排泥口相連通，當進行排泥操作時，污泥與排泥部發生撞擊，在排泥部上設置有排泥孔，排泥孔可以對污泥進行卸能，防止產生渦流擾動分離流態。同時，通過在排泥部上設置過泥孔，可以確保絮體進行泥水分離時流態的均勻性與穩定性。
7.本發明提供的自適應變循環顆粒污泥水處理器，所述環狀罩體與所述第一擋罩之間設置有環狀擋水板，所述環狀擋水板上設置有過水部。
通過環狀擋水板與過水部的組合，可以在環狀罩體與第二擋罩之間形成小縫隙，進而對水產生較大阻力，從而可以實現均勻配水。同時，通過設置過水部可以改變水流速度和方向，形成紊流并提高混合效果。
8.本發明提供的自適應變循環顆粒污泥水處理器，第二擋罩設置在所述第二加速管上，第二擋罩設置在所述環狀罩體與所述第一擋罩之間。通過額外設置第二擋罩，水流從第一擋罩流出后會進入到第二擋罩中并再次進行上浮，此時上升的水流將朝向兩個方向發生分流，一支分流將繼續進行上升，另一支分流將流入到第二擋罩與環狀罩體之間的區域中，并朝向水體加速裝置部位流動，進而新一輪的循環。
通過設置第二擋罩，可以進一步提高污泥與污水在整個設備中的相互作用時間，進而提高污泥自身的利用效率。
（發明人：張嶄華;張恒）
