公布日：2023.05.05
申請日：2023.03.14
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F3/28(2023.01)N;C02F103/36(2006.01)N
摘要
一種乳酸生產廢水處理系統，包括第一調節池，所述第一調節池包括池體、軸向攪拌器，所述池體內設封閉腔，所述軸向攪拌器置于池體內，所述軸向攪拌器為3臺，3臺軸向攪拌器沿第一調節池的長度方向均布，位于中心的1臺軸向攪拌器與位于兩側的2臺軸向攪拌器轉動方向不同，位于中心的1臺軸向攪拌器與位于兩側的2臺軸向攪拌器轉動方向不同，中心的軸向攪拌器形成的環形水流與兩側的軸向攪拌器形成的環形水流互相干涉，強化了第一調節池的水流擾動，可減弱固體物質的沉淀。
權利要求書

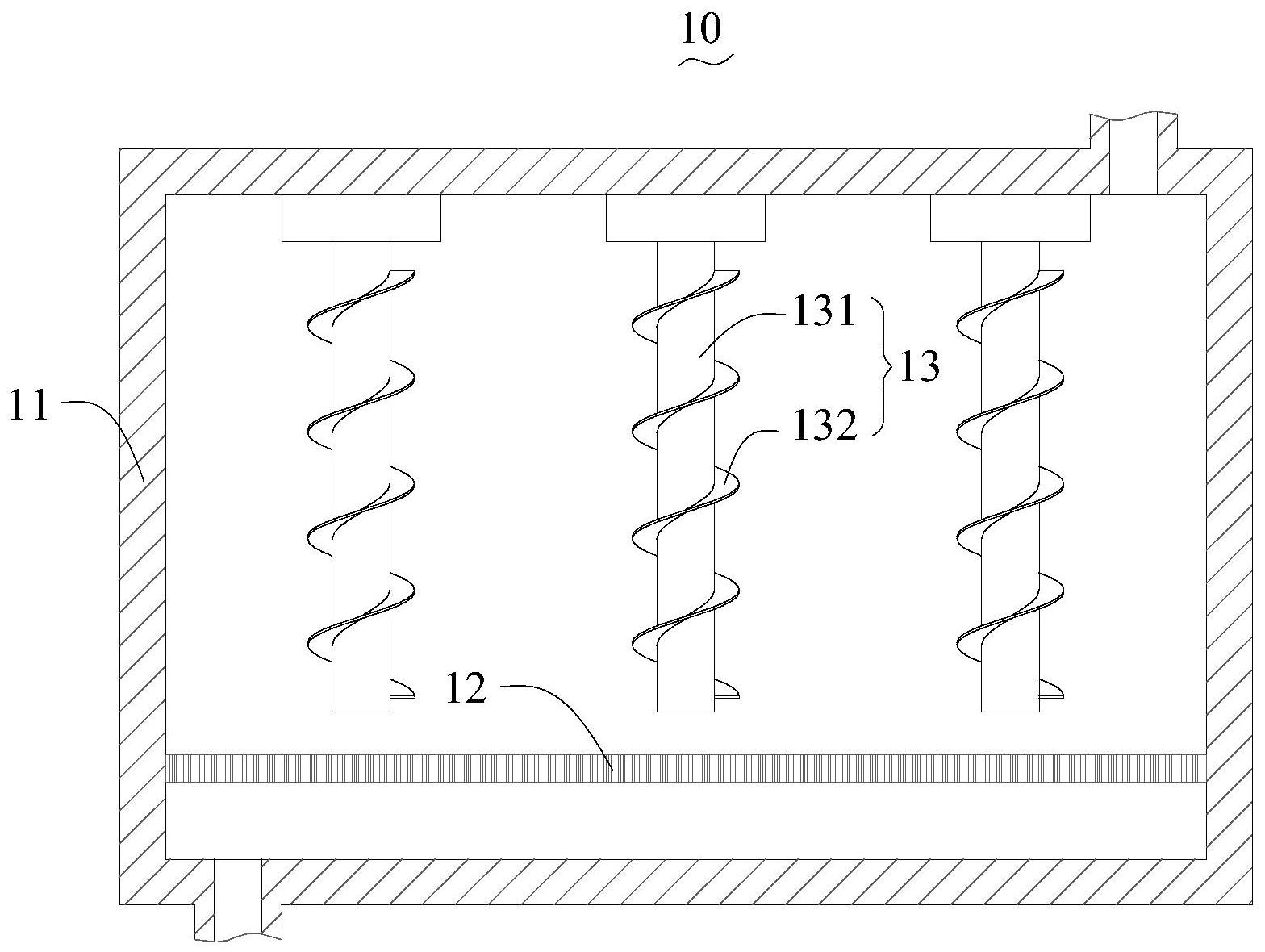

1.一種乳酸生產廢水處理系統，其特征在于：包括第一調節池，所述第一調節池包括池體、軸向攪拌器，所述池體內設封閉腔，所述軸向攪拌器置于池體內，所述軸向攪拌器為3臺，3臺軸向攪拌器沿第一調節池的長度方向均布，位于中心的1臺軸向攪拌器與位于兩側的2臺軸向攪拌器轉動方向不同。
2.如權利要求1所述的乳酸生產廢水處理系統，其特征在于：所述乳酸生產廢水處理系統還包括IC反應器，所述第一調節池的出水口與IC反應器的進水口連接，在IC反應器的頂部設有第一沼氣出口，在第一調節池的底部設有沼氣入口，在第一調節池的頂部設有第二沼氣出口，所述第一沼氣出口與沼氣入口連接。
3.如權利要求1所述的乳酸生產廢水處理系統，其特征在于：所述第一調節池還包括篩網，所述篩網水平設于池體內靠近池底的位置，所述篩網設于沼氣入口的上方，所述軸向攪拌器設于篩網的上方。
4.如權利要求3所述的乳酸生產廢水處理系統，其特征在于：所述篩網的孔徑由中心向四周逐漸減小。
5.如權利要求1所述的乳酸生產廢水處理系統，其特征在于：所述軸向攪拌器包括轉軸、葉片，所述轉軸豎直設置，所述葉片為沿轉軸的軸向，在轉軸的環壁上形成的螺旋形的板。
6.如權利要求2所述的乳酸生產廢水處理系統，其特征在于：所述乳酸生產廢水處理系統還包括緩沖池，所述IC反應器的出水口與緩沖池的進水口連接。
7.如權利要求6所述的乳酸生產廢水處理系統，其特征在于：所述乳酸生產廢水處理系統還包括A/O反應池，所述緩沖池的出水口與A/O反應池的進水口連接。
8.如權利要求2所述的乳酸生產廢水處理系統，其特征在于：所述乳酸生產廢水處理系統還包括沼氣儲柜，所述沼氣儲柜的入口與第二沼氣出口連接。
9.如權利要求1所述的乳酸生產廢水處理系統，其特征在于：所述乳酸生產廢水處理系統還包括廢水儲池，所述廢水儲池的出水口與第一調節池的進水口連接。
10.如權利要求6所述的乳酸生產廢水處理系統，其特征在于：所述乳酸生產廢水處理系統還包括第二調節池、配水池、UASB池，所述第二調節池的出水口與配水池的進水口連接，所述配水池的出水口與UASB池的入水口連接，所述第一調節池頂部的溢流口與配水池的進水口連接，所述UASB池的出水口與緩沖池的進水口連接，在UASB池的頂部設有第三沼氣出口，所述第三沼氣出口與沼氣儲柜的入口連接。
發明內容
有鑒于此，針對上述不足，有必要提出一種乳酸生產廢水處理系統。
一種乳酸生產廢水處理系統，包括第一調節池，所述第一調節池包括池體、軸向攪拌器，所述池體內設封閉腔，所述軸向攪拌器置于池體內，所述軸向攪拌器為3臺，3臺軸向攪拌器沿第一調節池的長度方向均布，位于中心的1臺軸向攪拌器與位于兩側的2臺軸向攪拌器轉動方向不同。
優選地，所述乳酸生產廢水處理系統還包括IC反應器，所述第一調節池的出水口與IC反應器的進水口連接，在IC反應器的頂部設有第一沼氣出口，在第一調節池的底部設有沼氣入口，在第一調節池的頂部設有第二沼氣出口，所述第一沼氣出口與沼氣入口連接。
優選地，所述第一調節池還包括篩網，所述篩網水平設于池體內靠近池底的位置，所述篩網設于沼氣入口的上方，所述軸向攪拌器設于篩網的上方。
優選地，所述篩網的孔徑由中心向四周逐漸減小。
優選地，所述軸向攪拌器包括轉軸、葉片，所述轉軸豎直設置，所述葉片為沿轉軸的軸向，在轉軸的環壁上形成的螺旋形的板。
優選地，所述乳酸生產廢水處理系統還包括緩沖池，所述IC反應器的出水口與緩沖池的進水口連接。
優選地，所述乳酸生產廢水處理系統還包括A/O反應池，所述緩沖池的出水口與A/O反應池的進水口連接。
優選地，所述乳酸生產廢水處理系統還包括沼氣儲柜，所述沼氣儲柜的入口與第二沼氣出口連接。
優選地，所述乳酸生產廢水處理系統還包括廢水儲池，所述廢水儲池的出水口與第一調節池的進水口連接。
優選地，所述乳酸生產廢水處理系統還包括第二調節池、配水池、UASB池，所述第二調節池的出水口與配水池的進水口連接，所述配水池的出水口與UASB池的入水口連接，所述第一調節池頂部的溢流口與配水池的進水口連接，所述UASB池的出水口與緩沖池的進水口連接，在UASB池的頂部設有第三沼氣出口，所述第三沼氣出口與沼氣儲柜的入口連接。
本發明的有益效果：位于中心的1臺軸向攪拌器與位于兩側的2臺軸向攪拌器轉動方向不同，中心的軸向攪拌器形成的環形水流與兩側的軸向攪拌器形成的環形水流互相干涉，強化了第一調節池的水流擾動，可減弱固體物質的沉淀。
（發明人：葉森;張喜康;納文波）
