公布日：2022.08.19
申請日：2022.05.25
分類號：C02F11/127(2019.01)I;B08B9/087(2006.01)I;C02F103/20(2006.01)N
摘要
本發明屬于水底污泥處理技術領域，具體的說是一種水產養殖用水底污泥抽取處理裝置，包括箱體底端固接有一組支腿；所述箱體頂端中心處轉動連接有分離箱，且分離箱底端伸入箱體內；所述分離箱內壁上開設有一組過濾孔；所述分離箱頂端固接有進料管，且進料管上轉動連接有抽取管；所述箱體底端開設有出料口；所述分離箱底端轉動連接有出料管，且出料管通過出料口伸出箱體外；所述分離箱通過動力組件進行轉動；本發明提供一種水產養殖用水底污泥抽取處理裝置，以解決在對水底污泥進行抽取時，也會吸走大量河水，后續還需要對抽取的污泥的進行二次固液分離，操作繁瑣，且需要多次轉移運輸，浪費時間的問題。
權利要求書

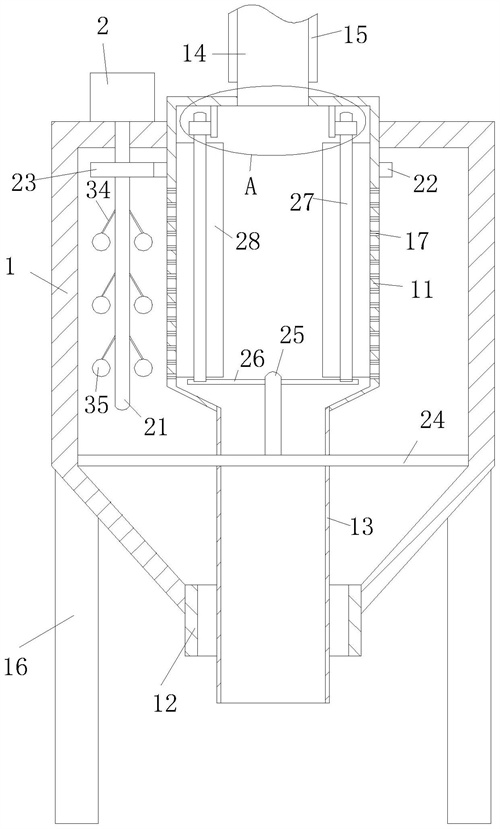

1.一種水產養殖用水底污泥抽取處理裝置，其特征在于，包括箱體(1)底端固接有一組支腿(16)；所述箱體(1)頂端中心處轉動連接有分離箱(11)，且分離箱(11)底端伸入箱體(1)內；所述分離箱(11)內壁上開設有一組過濾孔(17)；所述分離箱(11)頂端固接有進料管(14)，且進料管(14)上轉動連接有抽取管(15)；所述箱體(1)底端開設有出料口(12)；所述分離箱(11)底端轉動連接有出料管(13)，且出料管(13)通過出料口(12)伸出箱體(1)外；所述分離箱(11)通過動力組件進行轉動；所述動力組件包括電動機(2)；所述箱體(1)頂端固接有電動機(2)；所述電動機(2)的輸出端設有第一轉動軸(21)，且第一轉動軸(21)伸入箱體(1)內；所述分離箱(11)外側壁上固接有第一環形齒條(22)；所述第一轉動軸(21)伸入箱體(1)的軸上相對于第一環形齒條(22)的位置處固接有第一齒輪(23)；所述第一齒輪(23)和第一環形齒條(22)相互嚙合；所述箱體(1)內壁上固接有第一固定柱(24)，且第一固定柱(24)貫穿出料管(13)；所述第一固定柱(24)位于出料管(13)內的柱體上固接有第二固定柱(25)，且第二固定柱(25)頂端伸入分離箱(11)內；所述第二固定柱(25)上固接有一對對稱分布的固定板(26)；所述固定板(26)上轉動連接有第二轉動軸(27)；所述第二轉動軸(27)上固接有一組刮板(28)，且刮板(28)和分離箱(11)內壁相互接觸；所述第二轉動軸(27)通過動力單元進行轉動；所述動力單元包括第二齒輪(3)和第二環形齒條(31)；所述第二齒輪(3)固接在第二轉動軸(27)頂端上；所述分離箱(11)頂端內壁上固接有第二環形齒條(31)，且第二環形齒條(31)位于一對第二齒輪(3)之間；所述第二齒輪(3)和第二環形齒條(31)相互嚙合；所述刮板(28)上固接有一組切刀(32)；一組所述切刀(32)朝向第二轉動軸(27)方向依次增長；一組所述切刀(32)之間均固接有一組鋼絲(33)。
2.根據權利要求1所述的一種水產養殖用水底污泥抽取處理裝置，其特征在于，所述第一轉動軸(21)位于箱體(1)的軸上固接有一組彈性繩(34)；所述彈性繩(34)遠離第一轉動軸(21)的端部上固接有震動球(35)。
3.根據權利要求2所述的一種水產養殖用水底污泥抽取處理裝置，其特征在于，所述震動球(35)的材質為橡膠材質。
發明內容
為了彌補現有技術的不足，解決在對水底污泥進行抽取時，也會吸走大量河水，后續還需要對抽取的污泥的進行二次固液分離，操作繁瑣，且需要多次轉移運輸，浪費時間的問題，本發明提出的一種水產養殖用水底污泥抽取處理裝置。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種水產養殖用水底污泥抽取處理裝置,包括箱體底端固接有一組支腿；所述箱體頂端中心處轉動連接有分離箱，且分離箱底端伸入箱體內；所述分離箱內壁上開設有一組過濾孔；所述分離箱頂端固接有進料管，且進料管上轉動連接有抽取管；所述箱體底端開設有出料口；所述分離箱底端轉動連接有出料管，且出料管通過出料口伸出箱體外；所述分離箱通過動力組件進行轉動；現有技術中，在對水底污泥進行抽取時，也會吸走大量河水，后續還需要對抽取的污泥的進行二次固液分離，操作繁瑣，且需要多次轉移運輸，浪費時間，為此本發明在工作時，在利用抽取管進行抽取污泥和河水時，此時抽取的物料會通過進料管進入分離箱，此時分離箱會通過動力組件進行轉動，且分離箱上開設有一組過濾孔，此時利用分離箱的轉動離心力，會將污泥和河水之間進行分離，讓河水通過分離箱的過濾孔進行排出，排出的水流通過出料口重新流回河道內，污泥會通過出料管進行流出，通過分離箱的轉動離心力，能夠?qū)⑽勰噙M行固液分離，操作簡單，且不需要耗費大量時間，也能夠?qū)ξ勰噙M行初步脫水，方便后續對污泥的處理，也方便對脫水的污泥進行運輸處理。
優選的，所述動力組件包括電動機；所述箱體頂端固接有電動機；所述電動機的輸出端設有第一轉動軸，且第一轉動軸伸入箱體內；所述分離箱外側壁上固接有第一環形齒條；所述第一轉動軸伸入箱體的軸上相對于第一環形齒條的位置處固接有第一齒輪；所述第一齒輪和第一環形齒條相互嚙合；工作時，在需要分離箱進行轉動時，開動電動機，電動機帶動第一轉動軸轉動，第一轉動軸轉動會帶動第一齒輪轉動，因第一齒輪和第一環形齒條相互嚙合，第一齒輪帶動第一環形齒條轉動，進而帶動分離箱進行轉動，且此時進料管和抽取管處于轉動連接，不會影響抽取管的工作。
優選的，所述箱體內壁上固接有第一固定柱，且第一固定柱貫穿出料管；所述第一固定柱位于出料管內的柱體上固接有第二固定柱，且第二固定柱頂端伸入分離箱內；所述第二固定柱上固接有一對對稱分布的固定板；所述固定板上轉動連接有第二轉動軸；所述第二轉動軸上固接有一組刮板，且刮板和分離箱內壁相互接觸；所述第二轉動軸通過動力單元進行轉動；工作時，因第一固定柱貫穿出料管，且出料管轉動連接在分離箱底端上，在分離箱進行轉動時，此時出料管和第一固定柱處于固定狀態，在分離箱轉動時會通過動力單元帶動第二轉動軸轉動，第二轉動軸轉動會帶動刮板進行轉動，進而對箱體上的貼合的污泥進行刮掉，避免堵塞過濾孔，保證分離箱的分離效率，也能夠避免污泥對分離箱內壁的依附。
優選的，所述動力單元包括第二齒輪和第二環形齒條；所述第二齒輪固接在第二轉動軸頂端上；所述分離箱頂端內壁上固接有第二環形齒條，且第二環形齒條位于一對第二齒輪之間；所述第二齒輪和第二環形齒條相互嚙合；工作時，且因第二環形齒條位于一對第二齒輪之間，且第二環形齒條跟隨分離箱進行轉動，在第二齒輪和第二環形齒條相互嚙合時，此時會帶動第二轉動軸和分離箱的轉動方向處于相反狀態，進而能夠保證對分離箱內壁的刮料清理效果。
優選的，所述刮板上固接有一組切刀；一組所述切刀朝向第二轉動軸方向依次增長；工作時，且在刮板上設有一組切刀，利用切刀能夠?qū)⒁恍┙Y(jié)板的污泥進行切碎清理，且一組所述切刀朝向第二轉動軸的方向依次增長，避免刮刀影響刮板的刮料。
優選的，一組所述切刀之間均固接有一組鋼絲；工作時，在切刀之間設有鋼絲，利用鋼絲的特性，能夠更好將一些結塊的污泥進行充分粉碎，能夠方便污泥的出料。
優選的，所述第一轉動軸位于箱體的軸上固接有一組彈性繩；所述彈性繩遠離第一轉動軸的端部上固接有震動球；工作時，在第一轉動轉動軸時，會通過彈性繩帶動震動球轉動，震動球轉動會和箱體內壁和分離箱外壁相互碰撞，進而對其產生震動箱體震動會方便水流的出料，分離箱震動能夠有效避免污泥對分離箱內壁的依附。
優選的，所述震動球的材質為橡膠材質；工作時，因震動球為橡膠材質，具有一定的柔軟性，能夠避免出現剛性碰撞的情況，避免出現箱體和分離箱出現損壞。
本發明的有益效果如下：
1.本發明所述的一種水產養殖用水底污泥抽取處理裝置，通過分離箱的轉動離心力，能夠?qū)⑽勰噙M行固液分離，操作簡單，且不需要耗費大量時間，也能夠?qū)ξ勰噙M行初步脫水，方便后續對污泥的處理，也方便對脫水的污泥進行運輸處理。
2.本發明所述的一種水產養殖用水底污泥抽取處理裝置，通過第二環形齒條位于一對第二齒輪之間，且第二環形齒條跟隨分離箱進行轉動，在第二齒輪和第二環形齒條相互嚙合時，此時會帶動第二轉動軸和分離箱的轉動方向處于相反狀態，進而能夠保證對分離箱內壁的刮料清理效果。
（發明人：陳師楚;梁嘉文;馮麗團;崔鶴川;陳勇全;關麗瑩;周健尉）
