公布日：2023.04.28
申請日：2022.12.23
分類號：B01D36/04(2006.01)I
摘要
本發明涉及過濾裝置技術領域，具體為一種污水處理用的降沉式過濾裝置，包括過濾箱，所述過濾箱的下端一側固定設置有排水管，且過濾箱的上端覆蓋有密封蓋，所述密封蓋的中心位置上開設有螺紋孔，所述螺紋孔的一側固定設置有加料管，且密封蓋上與加料管與螺紋孔連線方向相垂直的方向上對稱開設有兩個支撐插孔，所述密封蓋的下端兩側對稱焊接有安裝柱，當污水中的有毒物質沉淀完之后，此時轉動螺紋桿，使其在螺紋的作用下往下移動，進而帶動支撐盤往下移動，這樣即可使得空心板變成水平狀態，然后往下按壓支撐框，使得擋板與空心板相接觸，此時擋板將空心板上的空心擋住，這樣就使得大部分沉淀物擋在擋板的下端，減小了過濾板被堵塞的可能性。
權利要求書

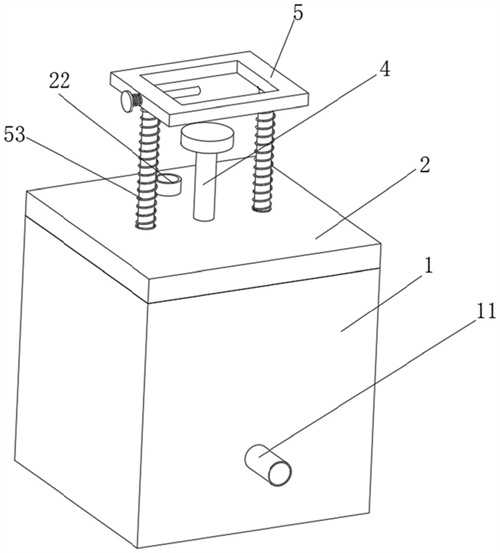

1.一種污水處理用的降沉式過濾裝置，包括過濾箱(1)，其特征在于：所述過濾箱(1)的下端一側固定設置有排水管(11)，且過濾箱(1)的上端覆蓋有密封蓋(2)，所述密封蓋(2)的中心位置上開設有螺紋孔(21)，所述螺紋孔(21)的一側固定設置有加料管(22)，且密封蓋(2)上與加料管(22)與螺紋孔(21)連線方向相垂直的方向上對稱開設有兩個支撐插孔，所述密封蓋(2)的下端兩側對稱焊接有安裝柱(23)，所述過濾箱(1)的內部安裝有沉淀物阻擋過濾機構。
2.根據權利要求1所述的一種污水處理用的降沉式過濾裝置，其特征在于：所述沉淀物阻擋過濾機構包括空心板(3)、螺紋桿(4)、支撐框(5)、固定柱(6)、第二彈簧(7)和過濾板(8)，所述空心板(3)為兩個，且空心板(3)的一側中間位置上開設有鉸接槽(31)，所述空心板(3)通過鉸接槽(31)與安裝柱(23)的下端進行鉸接。
3.根據權利要求2所述的一種污水處理用的降沉式過濾裝置，其特征在于：所述空心板(3)的另一側中間位置上開設有配合槽(32)，且空心板(3)對沉淀物不起到阻擋作用時，傾斜朝上，所述螺紋桿(4)螺紋連接在螺紋孔(21)中，且螺紋桿(4)的下端固定設置有支撐盤(41)，所述支撐盤(41)處于兩個空心板(3)的下側，且與兩個空心板(3)相接觸，螺紋桿(4)的上端焊接有壓盤(42)，所述壓盤(42)處于密封蓋(2)的上側。
4.根據權利要求2所述的一種污水處理用的降沉式過濾裝置，其特征在于：所述支撐框(5)的一側開設有連接孔(51)，所述連接孔(51)中插接有固定柱(6)，所述固定柱(6)處于支撐框(5)外側的一端焊接有端部塊(61)，且固定柱(6)上套接有第二彈簧(7)。
5.根據權利要求4所述的一種污水處理用的降沉式過濾裝置，其特征在于：所述支撐框(5)的下端兩側對稱焊接有支撐桿(52)，所述支撐桿(52)上套接有第一彈簧(53)，且支撐桿(52)的下端焊接有擋板(54)，所述擋板(54)一側開設有凹槽(55)，所述凹槽(55)與安裝柱(23)相配合。
6.根據權利要求5所述的一種污水處理用的降沉式過濾裝置，其特征在于：所述擋板(54)上開設有通孔(56)，且擋板(54)的一端開設有安裝槽(57)，所述安裝槽(57)中焊接有彈性片(58)，所述彈性片(58)上焊接有三角塊(59)，安裝槽(57)處安裝有過濾板(8)。
7.根據權利要求6所述的一種污水處理用的降沉式過濾裝置，其特征在于：所述過濾板(8)的下端固定設置有安裝條(81)，所述安裝條(81)的兩端下側對稱固定設置有凸臺(82)，所述凸臺(82)的下側設置成圓弧面(83)，安裝條(81)插接在安裝槽(57)中。
發明內容
本發明的目的在于提供一種污水處理用的降沉式過濾裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種污水處理用的降沉式過濾裝置，包括過濾箱，所述過濾箱的下端一側固定設置有排水管，且過濾箱的上端覆蓋有密封蓋，所述密封蓋的中心位置上開設有螺紋孔，所述螺紋孔的一側固定設置有加料管，且密封蓋上與加料管與螺紋孔連線方向相垂直的方向上對稱開設有兩個支撐插孔，所述密封蓋的下端兩側對稱焊接有安裝柱，所述過濾箱的內部安裝有沉淀物阻擋過濾機構。
優選的，所述沉淀物阻擋過濾機構包括空心板、螺紋桿、支撐框、固定柱、第二彈簧和過濾板，所述空心板為兩個，且空心板的一側中間位置上開設有鉸接槽，所述空心板通過鉸接槽與安裝柱的下端進行鉸接。
優選的，所述空心板的另一側中間位置上開設有配合槽，且空心板對沉淀物不起到阻擋作用時，傾斜朝上，所述螺紋桿螺紋連接在螺紋孔中，且螺紋桿的下端固定設置有支撐盤，所述支撐盤處于兩個空心板的下側，且與兩個空心板相接觸，螺紋桿的上端焊接有壓盤，所述壓盤處于密封蓋的上側。
優選的，所述支撐框的一側開設有連接孔，所述連接孔中插接有固定柱，所述固定柱處于支撐框外側的一端焊接有端部塊，且固定柱上套接有第二彈簧。
優選的，所述支撐框的下端兩側對稱焊接有支撐桿，所述支撐桿上套接有第一彈簧，且支撐桿的下端焊接有擋板，所述擋板一側開設有凹槽，所述凹槽與安裝柱相配合。
優選的，所述擋板上開設有通孔，且擋板的一端開設有安裝槽，所述安裝槽中焊接有彈性片，所述彈性片上焊接有三角塊，安裝槽處安裝有過濾板。
優選的，所述過濾板的下端固定設置有安裝條，所述安裝條的兩端下側對稱固定設置有凸臺，所述凸臺的下側設置成圓弧面，安裝條插接在安裝槽中。
與現有技術相比，本發明的有益效果是：本發明結構設置合理，功能性強，具有以下優點：
1.當污水中的有毒物質沉淀完之后，此時轉動螺紋桿，使其在螺紋的作用下往下移動，進而帶動支撐盤往下移動，這樣即可使得空心板變成水平狀態，然后往下按壓支撐框，使得擋板與空心板相接觸，此時擋板將空心板上的空心擋住，這樣就使得大部分沉淀物擋在擋板的下端，減小了過濾板被堵塞的可能性。
2.另外，過濾板安裝在兩個擋板上，隨著擋板的下移擋在排水管的內口處，這樣在進行排水的時候，可以將擋板沒有擋住的少部分沉淀物擋住，避免其排放出去，過濾板通過凸臺和三角塊的配合，使其安拆方便，這樣當過濾板使用時間長了需要進行清理或者更換時，可以進行過濾板的快速安拆，非常的方便。
3.將絕大部分的沉淀物擋在擋板的下方，很好的增加了過濾板的使用壽命，保證了排水的效率。
（發明人：楊飛）
